データ番号

1824

区　分

部品

分　類

マイコン

品　名

Ｒａｓｐｂｅｒｒｙ　Ｐｉ　Ｐｉｃｏ　２ (129604)

発売元

開発元　ラズベリーパイ財団
販売元　秋月電子通商 　（他、各社より販売）

価　格

880円(10%税込)

主要部品

RP2350A0A2 RT6150B-33GQW W25Q32RVXHJQ PMEG6010ELR DMG1012T

電　源

ＵＳＢ経由供給（５Ｖｄｃ）、もしくは、ＶＳＹＳ端子経由供給（１．８Ｖｄｃ〜５．５Ｖｄｃ）

概略仕様

付属基板

専用基板　Ｒａｓｐｂｅｒｒｙ　Ｐｉ　Ｐｉｃｏ２

付属ケース

無し

外形寸法

基板単体完成時　W 52.9mm　D 21.0mm　H 3.7mm

追加購入

部品

−

コメント

−

改　造

−

その他

（製作例）

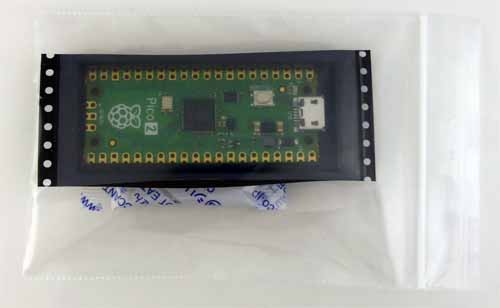

【　パッケージ外観　】

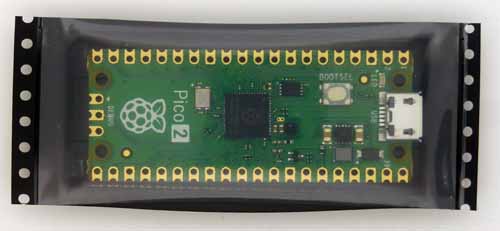

【　リールテープパッケージ外観　】

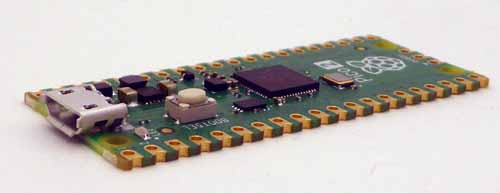

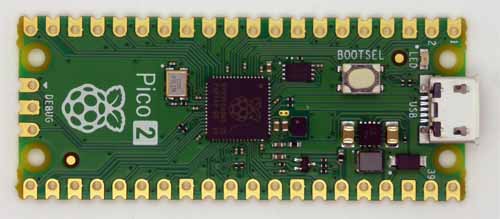

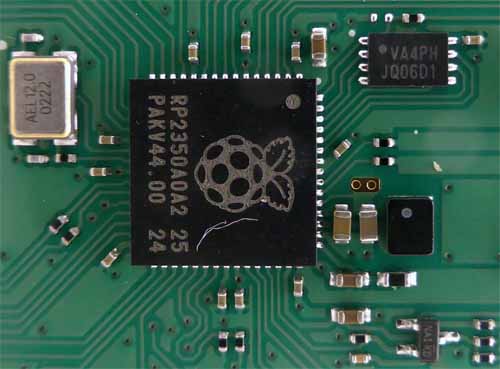

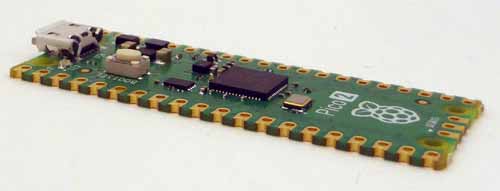

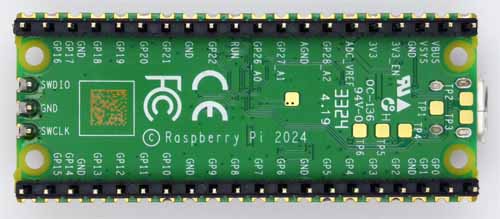

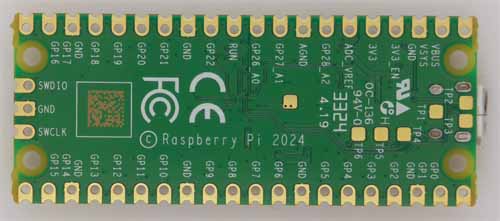

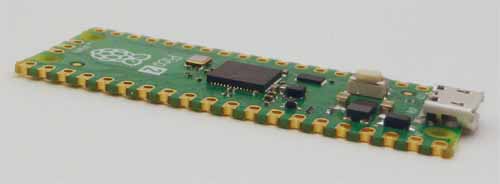

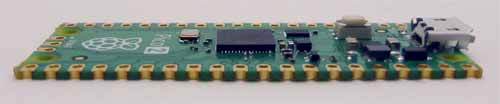

【　基板外観１　】

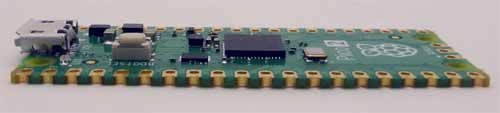

【　基板外観２　】

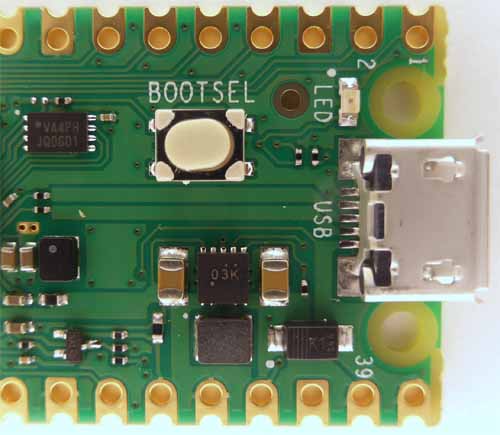

【　基板外観３　】

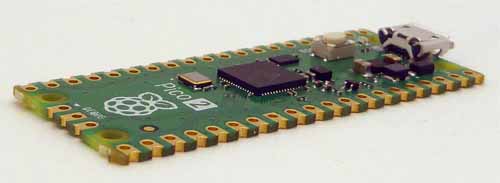

【　基板外観４　】

【　基板外観５　】

【　基板外観６　】

【　基板外観７　】

【　基板外観８　】

【　基板外観９　】

【　基板外観１０　】

【　基板外観１１　】

製　作　例

　 ブレッドボードに接続できるようにピンアウトスルーホールにピンヘッダもしくは細ピンヘッダを取付けました。　電源／信号用するスホールには細ピンヘッダ、ＤＥＢＵＧ用の３ピンスルーホールには一般的なピンヘッダを接続しました。

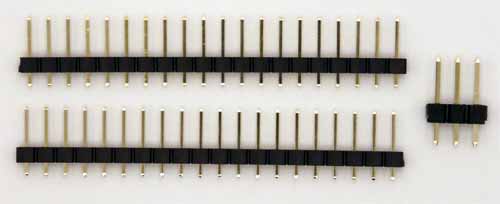

【　細ピンヘッダ・ピンヘッダ　】

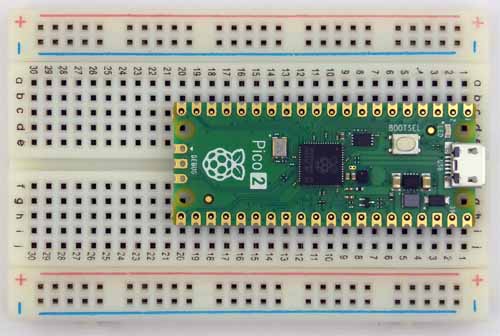

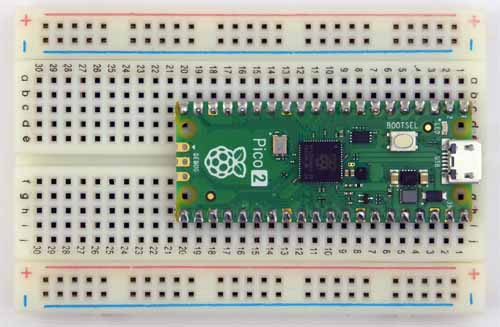

【　Ｓｔｅｐ１　ブレッドボードに細ピンヘッダ取付け　　　】

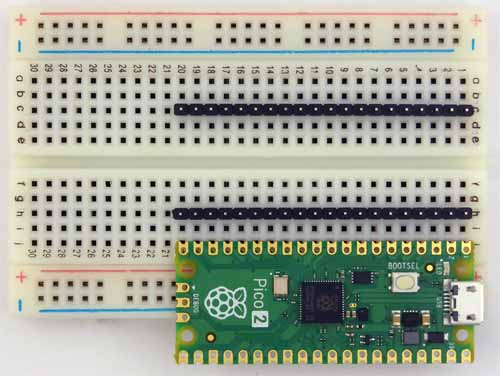

【　 Ｓｔｅｐ２　Ｒａｓｐｂｅｒｒｙ　Ｐｉ　Ｐｉｃｏを細ピンヘッダに搭載　　】

ピンヘッダと基板が平行になるように取付位置を微調整します。

【　Ｓｔｅｐ３　位置決め用に対角線上に２ヶ所ハンダ付け　】

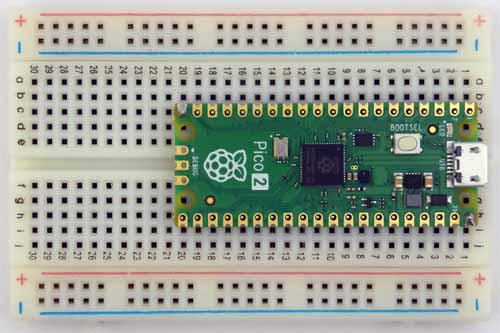

【　Ｓｔｅｐ４　全ピンをハンダ付け　】

STEP4後に、ＤＥＢＵＧ用スルーホールに３Ｐヘッダピンをハンダ付けしました。

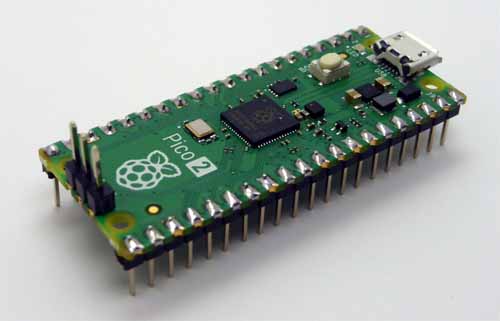

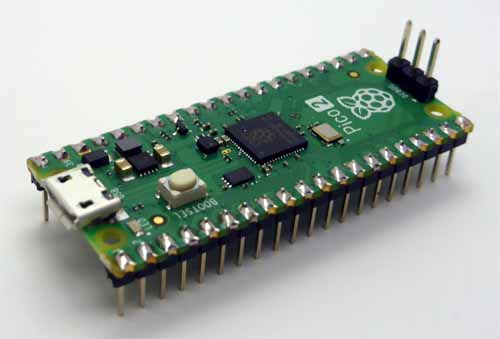

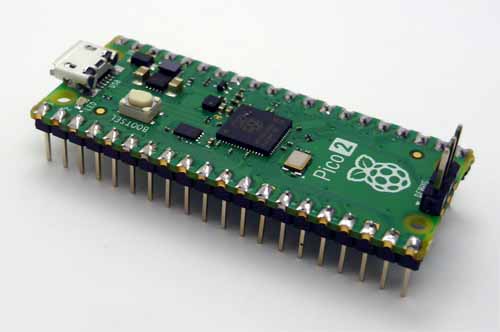

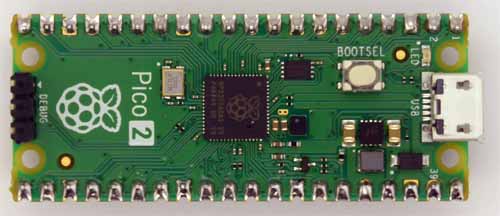

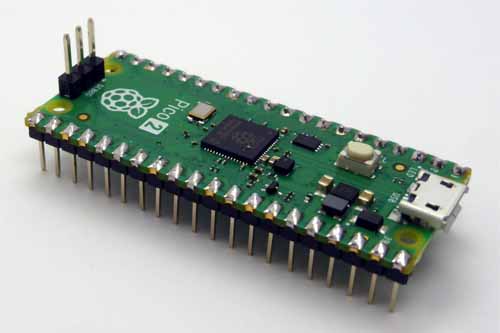

【　完成外観１　】

【　完成外観２　】

【　完成外観３　】

【　完成外観４　】

【　完成外観５　】

【　完成外観６　】

動　作　確　認　

　「ＲＰ２０４０−Ｚｅｒｏ」用 スケッチの流用ができるかを確認するために、Ｍｅｍｏｒａｎｄｕｍの小部屋に掲載の「まるごとＮＭＥＡ　ＡＥ−ＲＰ２０４０編」のスケッチを書き込んでみました。　ＧＮＳＳモジュールは「ＧＴ−Ｕ１３　ｄｕａｌ−ｆｒｅｑｕｅｎｃｙ　ＧＰＳ」 を接続して、「jsk96k1.uf2」と「jsk96j1.uf2」 に相当するスケッチを用いてＡｒｄｕｉｎｏ　ＩＤＥ上から書き込みをして動作確認をしました。　
　なお、「まるごとＮＭＥＡ　ＡＥ−ＲＰ２０４０編」に掲載の「jsk96k1.uf2」や「jsk96j1.uf2」 はＲＰ２０４０用のため書き込みに用いることができません。　新たにコンパイルする必要があります。

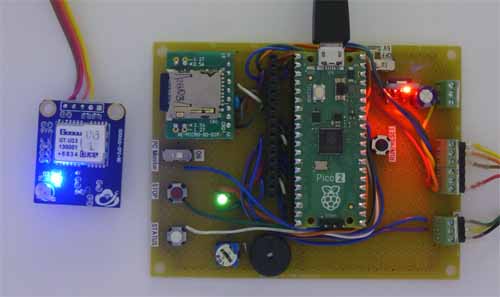

【　「まるごとＮＭＥＡ　ＡＥ−ＲＰ２０４０編」スケッチ動作確認外観　】

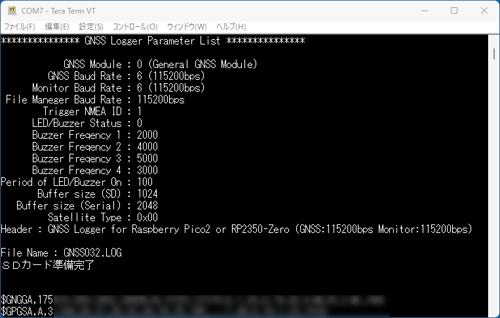

【　 Ｍｏｎｉｔｏｒ＿Ｒｘ信号（ＰＣ側シリアル通信）　モニター画面　】
