ＥＶＯＬＴＡ　ＮＥＯを買われてしまいました。　単１乾電池持ち時間を調べようの巻

　 １０種類の単１形乾電池について、電圧変化、電流容量を調べた結果を公開します。　なお、本Ｗｅｂページの記載内容は当方が実際に調べた結果や個人的感想を記載したもので す。　測定条件（環境条件温度・測定方法など）により測定結果は変わりますし、その測定結果に関する感想は判断する人により変わります。 　なお、コスト関連は全て税込み金額で計算しています。

目次

１．　はじめに　

２．　結果まとめ

３．　個別データ

３．１　Ｐａｎａｓｏｎｉｃ　ＥＶＯＬＴＡ　ＬＲ２０（ＥＪ）　［パナソニック（株）]

３．２　Ｐａｎａｓｏｎｉｃ　ＥＶＯＬＴＡ　ＮＥＯ　ＬＲ２０（ＮＪ）　［パナソニック（株）]

３．３　Ｐａｎａｓｏｎｉｃ　アルカリ乾電池　ＬＲ２０（ＸＪ） ［パナソニック（株）］

３．４　ＭｒＭａｘ（金）　アルカリ乾電池　ＬＲ２０／１．５Ｖ　［（株）ミスターマックス］

３．５　ＭｒＭａｘ（橙）　アルカリ乾電池　ＬＲ２０／１．５Ｖ　［（株）ミスターマックス］

３．６　Ｐｏｗｅｒ　Ｅｎｅｒｇｙ　アルカリ乾電池　ＬＲ２０　１．５Ｖ　［（株）トライアルカンパニー］

３．７　ＮＡＦＣＯ　アルカリ乾電池　ＬＲ２０／１．５Ｖ　［株式会社ナフコ／ＦＤＫ株式会社］

３．８　ＡＬＫＡＬＩＮＥ　アルカリ乾電池　ＬＲ２０／１．５Ｖ　［Ｃａｎ★Ｄｏ／株式会社モリトク］

３．９　ＤＡＩＳＯ＆ＨＷ　アルカリ乾電池　ＬＲ２０　１．５Ｖ　［（株）大創産業］

３．１０　Ｐａｎａｓｏｎｉｃ　マンガン乾電池　２０ＲＰＲＪ　［パナソニック（株）］

４．測定方法

５．あい路

１．はじめに

　 ある日、玄関になぜかともて高価な単一乾電池Ｐａｎａｓｏｎｉｃ　ＥＶＯＬＴ　ＮＥＯ　４本セットがありました。　家人に「これはどうしたの？」と聞くと、「懐中電灯の電池がないようなのいで電池を買った。　宣伝でこの電池が長持ちすると言っていたのでＥＶＯＬＴＡ　ＮＥＯを買った」 と、のたまうではありませんか。　こんな高価な乾電池は見たことはあっても手に取った事すらありません。　宣伝の洗脳は怖いもので、電気に疎い家人にＥＶＯＬＴＡの素晴らしさを確信させています。

値段を見ただけでスルーする電池です。

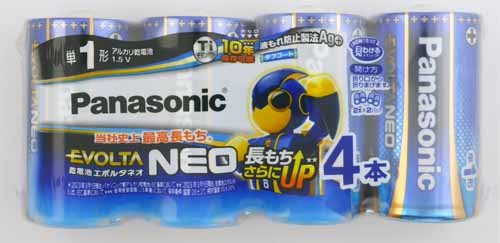

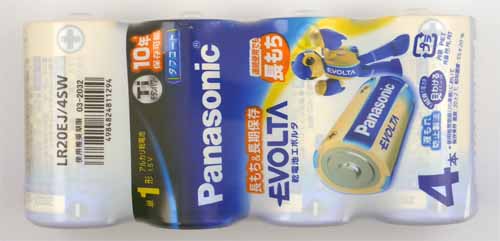

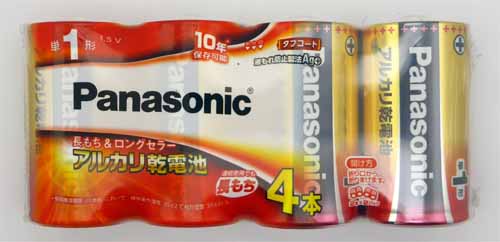

【　玄関で見つけた乾電池　】

　しかし、私は知っています、　「ラジオ電池駆動時間が短い？　単４形乾電池持ち時間を調べようの巻」で単４乾電池のＥＶＯＬＴＡ　ＮＥＯの実力を。　ということで、今回は単一乾電池について測定調することにしました。　以下にその結果を紹介します。

２．　結果まとめ

　今回は下記の１０種類の単１形乾電池を測定しました。　測定は一部の単１形乾電池を２回測定しており、延べ１５回分の測定データ得ました。

　今回の測定方法などは後述の「４．測定方法」「５．あい路」を参照願います。　上記電池の電圧変化の結果を 以下に掲載します。
　最初に基本的な結果として電池電圧の時間変化（放電継続時間と記載）を比較しました。　　アルカリ乾電池に関しては放電初期は同じような変化をしていますが、１８時間を超える頃からＰａｎａｓｏｎｉｃ製乾電池（ＥＶＯＬＴＡ、ＥＶＯＬＴＡ　ＮＥＯ、Ｐａｎａｓｏｎｉｃ　アルカリ乾電池）は急激に電圧低下が生じています。　多少のぱらつきはありますがＰａｎａｓｏｎｉｃ製乾電池（ＥＶＯＬＴＡ、ＥＶＯＬＴＡ　ＮＥＯ、Ｐａｎａｓｏｎｉｃ　アルカリ乾電池）の変化は似たような様をしており、かつ、他のアルカリ乾電池とは異なる挙動を示してました。　表現は適切ではないですが、同じような製品をブランド名を変えて販売していると言ってもおかしくないような変化でした。
　なお、マンガン乾電池は電源オン初期から電池電圧低下は大きくなっています。

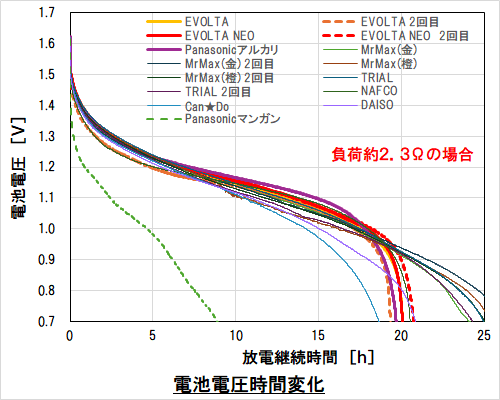

【　電池電圧時間変化（全データ）　】

　上記測定結果をベースにして、データの見方を変えてみました。

　次は前記グラフの縦軸／横軸を逆にして、電池電圧に対する放電継続時間をグラフ化しました。　

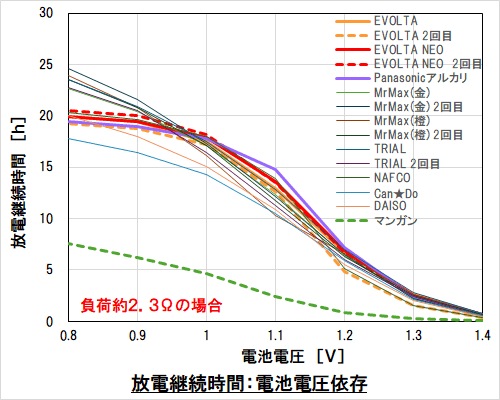

【　放電終了電圧到達時間：電圧依存全データ）　】

　これ以降、コストパフォーマンス関係をグラフ化しました。　下記は縦軸に電池１本当たりの購入価格１００円に対する電流容量［Ａｈ］］を、横軸に電池電圧としてグラフ化してみました。　電池電圧１Ｖ以下では、購入価格の高い ＥＶＯＬＴＡ、および、ＥＶＯＬＴＡ　ＮＥＯの電流容量が低いのが目立ちます。　逆に、マンガン乾電池は購入価格が安価なため数字としては電流容量は高くなっていますが、電圧を維持する能力が低いため短時間しか利用できないことを忘れてはいけません。

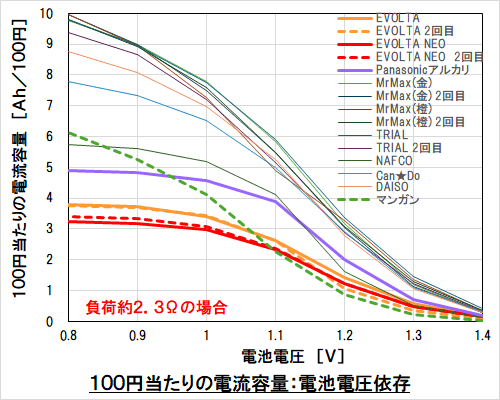

【　１００円当たりの電流容量　】

　次は電池１個あたりの購入価格（電池単価と記載）に対する電流容量をプロットしました。　さすがにマンガン乾電池は電流容量は相当低いですが、アルカリ乾電池はどれもほぼ同じ電流容量の分布となっています。　つまり、乾電池単価の安価なものと高価なものでの差異は無いと判断 しました。　これをみただけでも１００円均一品もしくはそれに近い商品のコストパフォーマンスがよいようです。

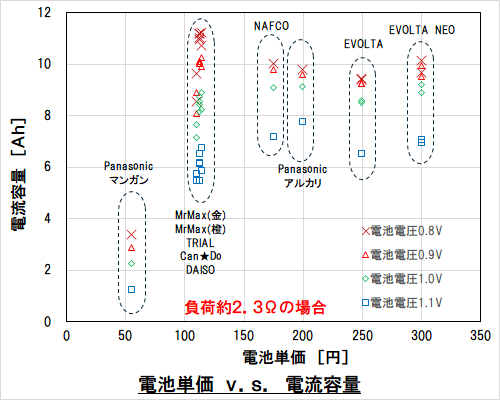

【　電池単価　ｖ．ｓ．　電流容量　　】

　次は前記の電流容量の代わりに放電継続時間をプロットしてみました。

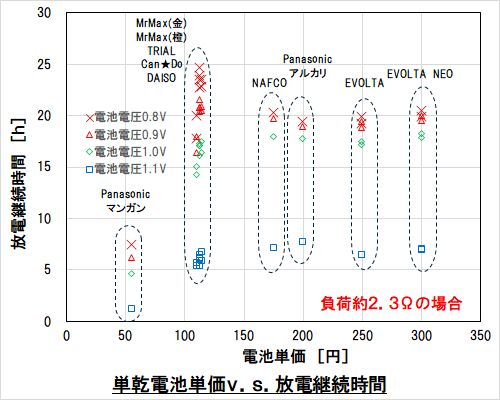

【　電池単価　ｖ．ｓ．　放電継続時間　】

　　次は電池１個あたりの購入価格に対する電流容量１Ａｈ当たりのコスト（購入価格）、および、１００円当たりの電流容量をプロットしました。　マンガン乾電池は安価ではありますが、電流容量が小さいためコスト的なメリットを感じることができない結果となりました。　また、１００円均一品もしくはそれに近い商品のコストパフォーマンスがよいようです。

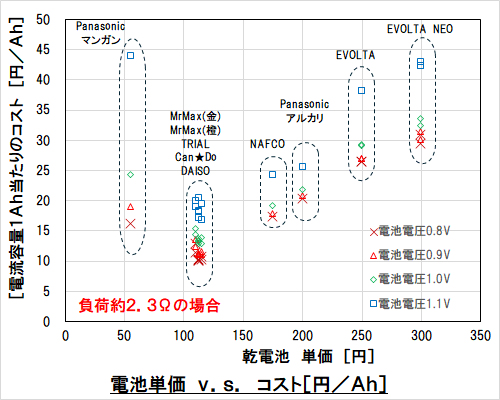

【　電池単価　ｖ．ｓ．　１Ａｈ当たりのコスト　　】

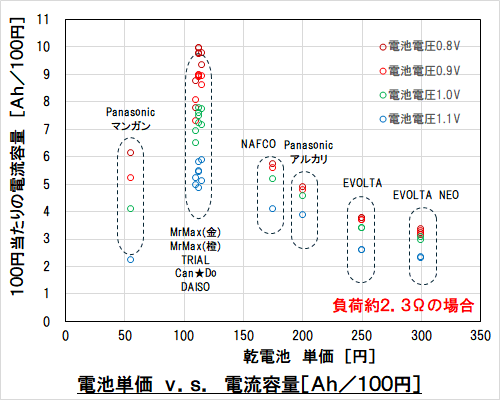

【　電池単価　ｖ．ｓ．　１００円当たりの電流容量　　】

　以上の結果より下記の感想を持ちました。　「ラジオ電池駆動時間が短い？　単４形乾電池持ち時間を調べようの巻」の感想をほぼコピーした表現となりました。

•  　一般的な安価なアルカリ乾電池（２００円未満）でも高価なアルカリ乾電池と遜色ない結果でした。 　乾電池の価格と持ち時間に有意差が有るとは思えませんでした。
  　

• 　ブランド品だからといった先入観で乾電池を選定してはいけません。 　ブランド品の費用対 効果はとても悪い結果となりました。
  　

• 　日本有名メーカのさらなる没落を予感させる結果でした。　消費者視線を見誤っている日本有名メーカがまだゾンビしていました。
  　

• 　ブランド品／日本製に何のメリットも見出すことができませんでした。　二度と購入することはないでしょう。
  　

•  　これからも安価なアルカリ乾電池を利用し続けるでしょう。
  　

• 　今回の測定で単１形乾電池を沢山集めましたが、ほぼ全ての乾電池 を使用しました。　アルカリ乾電池１個当たりの価格は最低でも１１０円します。　もう二度と単１型乾電池の測定はしたくありません。

  　

　 目次に戻る　　　　　　　　　　　　　　　　　　　Ｍｅｍｏｒａｎｄｕｍの小部屋 へ戻る　　　　

３．個別データ

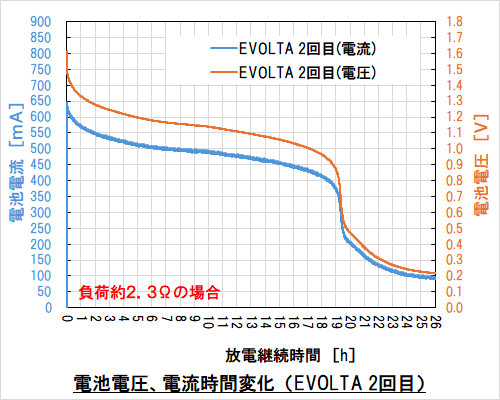

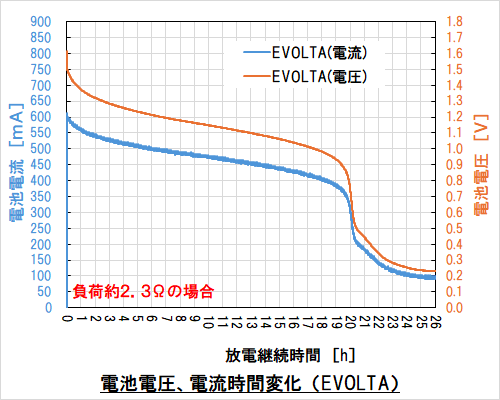

３．１　 Ｐａｎａｓｏｎｉｃ　ＥＶＯＬＴＡ　ＬＲ２０（ＥＪ）　［パナソニック（株）]

　 目次に戻る

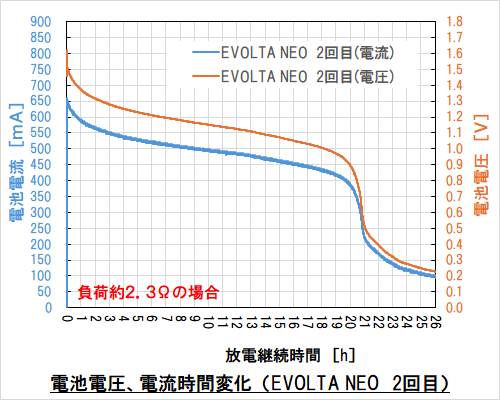

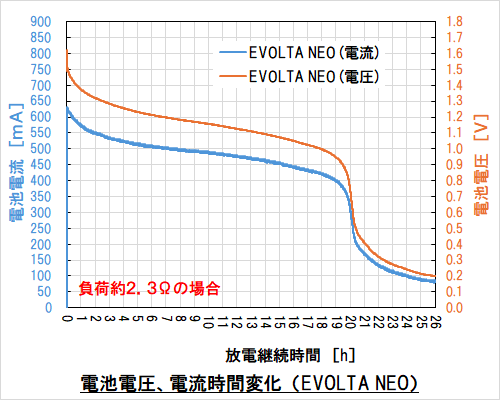

３．２　 Ｐａｎａｓｏｎｉｃ　ＥＶＯＬＴＡ　ＮＥＯ　ＬＲ２０（ＮＪ）　［パナソニック（株）]

　 目次に戻る

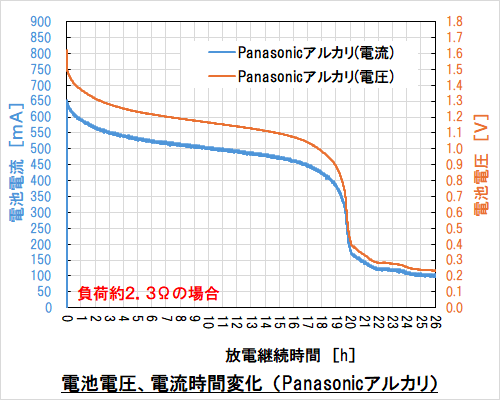

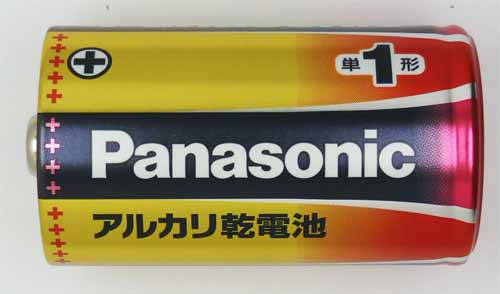

３．３　 Ｐａｎａｓｏｎｉｃ　アルカリ乾電池　ＬＲ２０（ＸＪ） ［パナソニック（株）］

　 目次に戻る

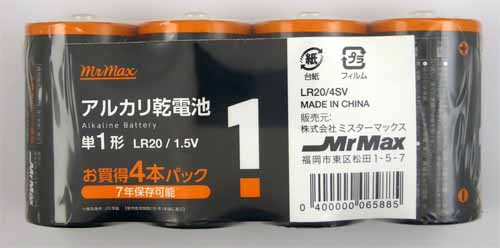

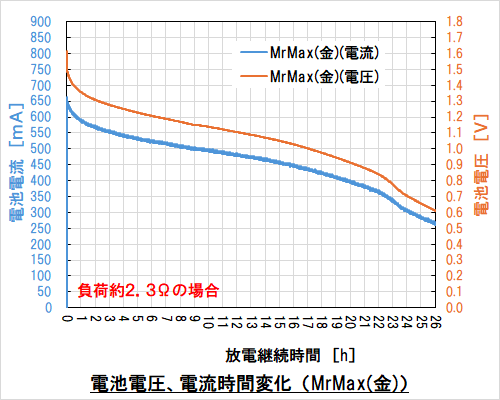

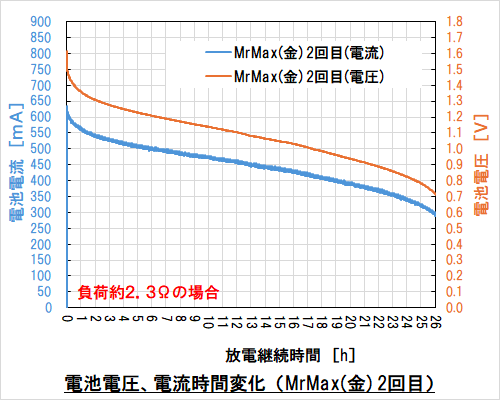

３．４　 ＭｒＭａｘ（金）　アルカリ乾電池　ＬＲ２０／１．５Ｖ　［（株）ミスターマックス］

　 目次に戻る

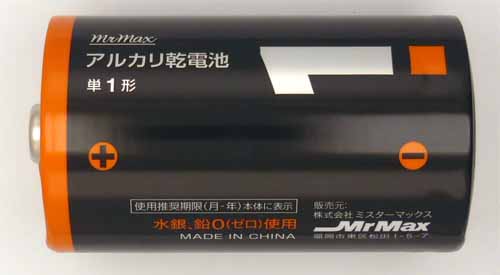

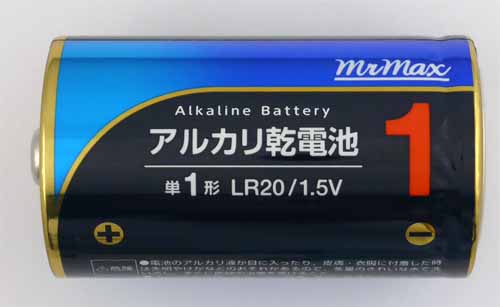

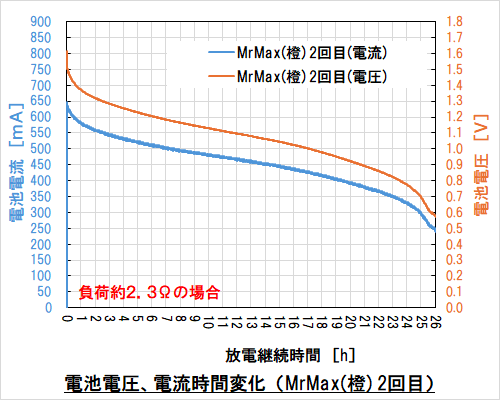

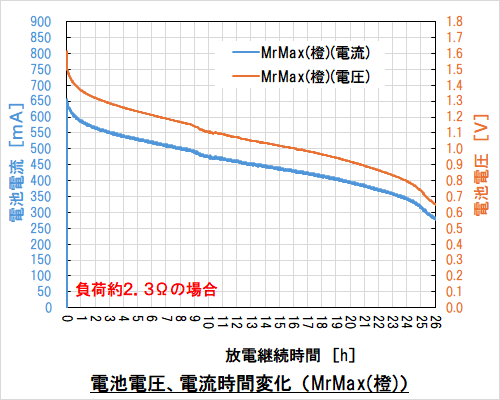

３．５　 ＭｒＭａｘ（橙）　アルカリ乾電池　ＬＲ２０／１．５Ｖ　［（株）ミスターマックス］

　 目次に戻る

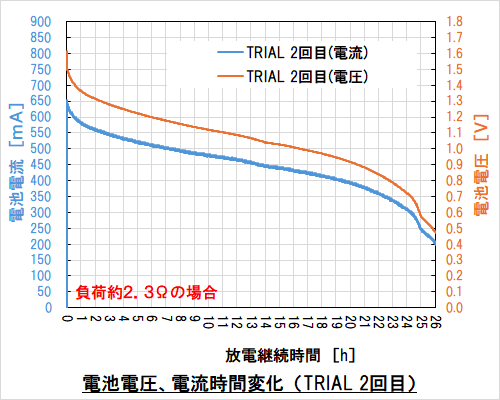

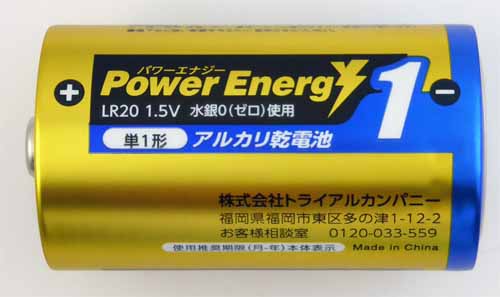

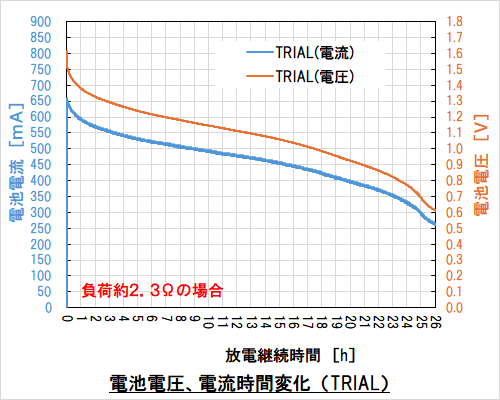

３．６　 Ｐｏｗｅｒ　Ｅｎｅｒｇｙ　アルカリ乾電池　ＬＲ２０　１．５Ｖ　［（株）トライアルカンパニー］

　 目次に戻る

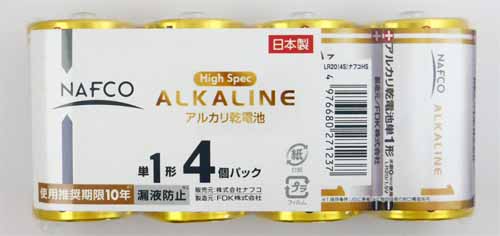

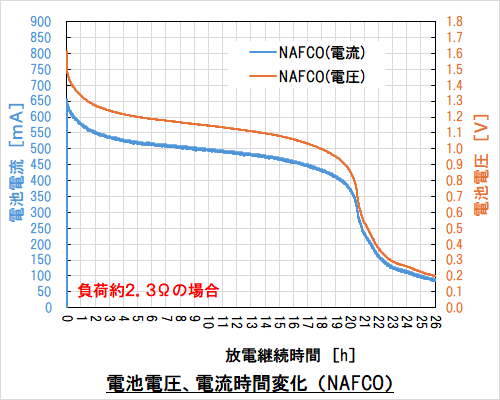

３．７　 ＮＡＦＣＯ　アルカリ乾電池　ＬＲ２０／１．５Ｖ　［株式会社ナフコ／ＦＤＫ株式会社］

　 目次に戻る

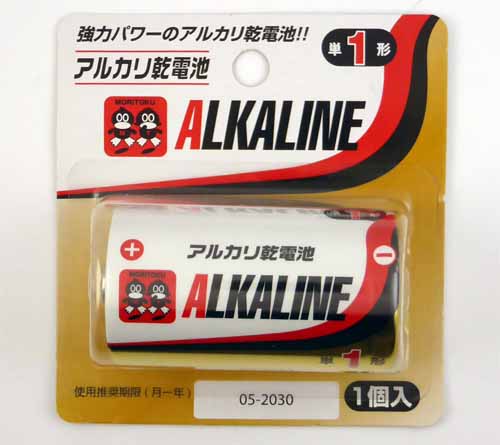

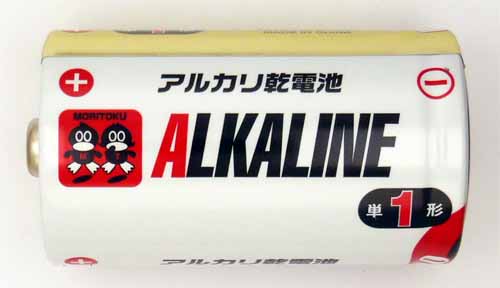

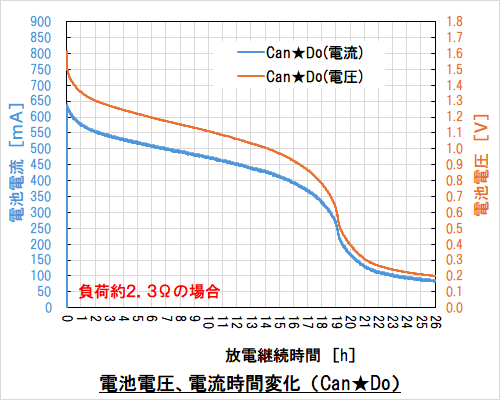

３．８　 ＡＬＫＡＬＩＮＥ　アルカリ乾電池　ＬＲ２０／１．５Ｖ　［Ｃａｎ★Ｄｏ／株式会社モリトク］

　 目次に戻る

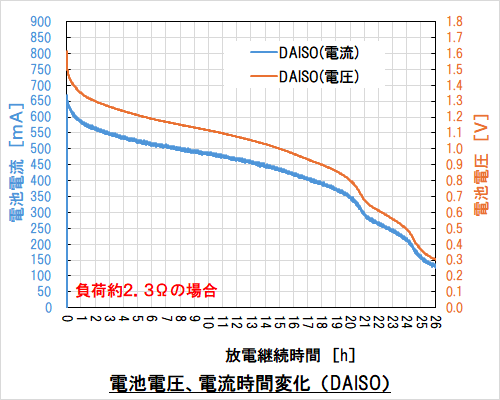

３．９　 ＤＡＩＳＯ＆ＨＷ　アルカリ乾電池　ＬＲ２０　１．５Ｖ　［（株）大創産業］

　 目次に戻る

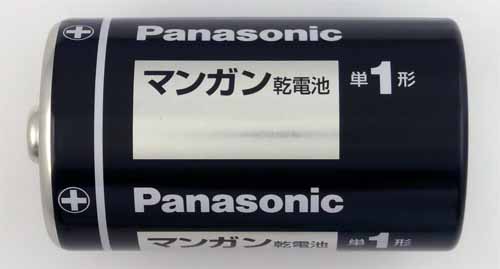

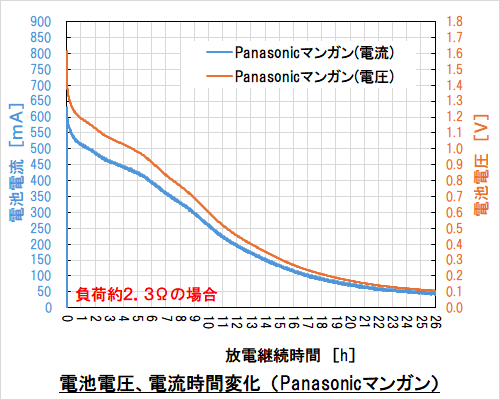

３．１０　 Ｐａｎａｓｏｎｉｃ　マンガン乾電池　２０ＲＰＲＪ　［パナソニック（株）］

　 目次に戻る　　　　　　　　　　　　　　　　　　　Ｍｅｍｏｒａｎｄｕｍの小部屋 へ戻る　　　　

４．測定方法

　測定回路には機械的接触を有しています。　当初は電池ボックス「単１電池ボックス（１本用）　Ｉｔｅｍ　Ｎｏ：７０１４８」を用いていましたが接触抵抗の影響なども有り、最終体には乾電池の＋極・−極に金属板を溶接することにしました。　金属板は負荷抵抗用、電圧測定、および、電流測定で下表のように合計５ヶ所に溶接しました。　なお、溶接は「パルスバッテリスポット溶接機　Ｓ７８８Ｈ」を利用しました。

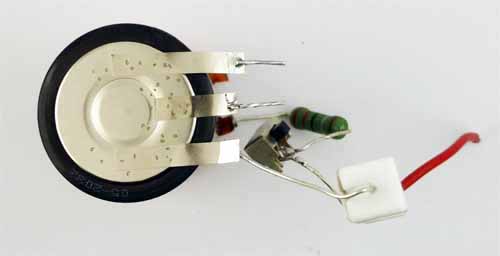

【　測定時外観（−極側金属板接続）　】

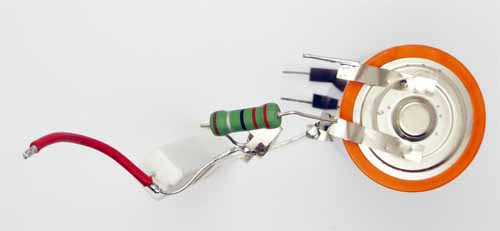

【　測定時外観（＋極側金属板接続）　】

　今回の測定時の負荷は、「ＪＩＳ　Ｃ８５１５：２０１７日本工業規格 　一次電池個別製品仕様」の「６．１．２　形式：ＬＲ２０．Ｒ２０Ｐ．Ｒ２０Ｓ：ＬＲ２０，Ｒ２０Ｐ，Ｒ２０Ｓ」に掲載の放電負荷条件２．２Ω（携帯電灯）に近い約２．３Ωの負荷抵抗としました。　　具体的には、主負荷として抵抗２．２Ω、電流測定用１０ Ｗセメント抵抗０．１Ω、電源オンオフ用スイッチを直列に接続した負荷を測定対象の乾電池に接続しました。　測定回路は５組用意して、５種類の電池を同時に測定しています。　それを３回繰り返して合計１５回分の測定データを得ました。　電池の種類は１０種類ですが、一部の電池については念のため２回測定 しており、延べ１ ５回の測定 となりました。　なお、負荷抵抗や配線抵抗にばらつきがありますので、電池から見た負荷抵抗値にはばらつきがあります。　そのため電池電圧が同一電圧でも測定回路ごとに電流にばらつきが生じます。

　今回の測定で主負荷と電流測定用抵抗を別々に設けたのは、電流測定用抵抗の発熱を低減するためです。　例えば０．６Ａの負荷電流が流れた場合、主負荷の消費電力は約０．８Ｗですが、電流測定用１０ Ｗセメント抵抗の消費電力は約０．０４Ｗとなります。　このように消費電力を低減することで温度上昇による抵抗値変動を低減することを目的としています。

　以下に測定時の外観を掲載します。

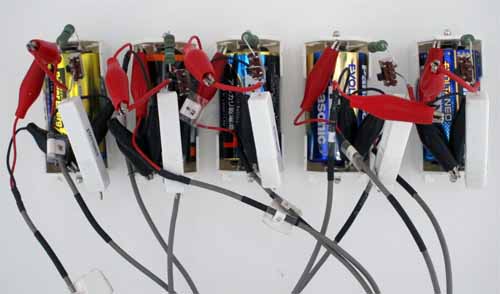

測定回路５組で同時に５種類の乾電池を測定しました。

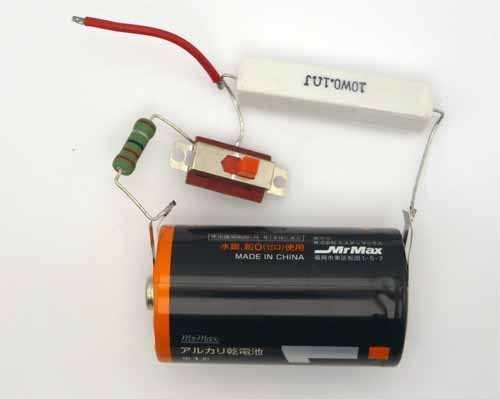

【　測定時外観（測定時）　】

【　測定時外観（１組取出し時）　】

【　測定時外観（電気的接続状態）　】

　 目次に戻る　　　　　　　　　　　　　　　　　　　Ｍｅｍｏｒａｎｄｕｍの小部屋 へ戻る　　　　

５．あい路

　上記に掲載の方法で再現性のある安定した測定ができましたが、ここに至るまで多くの時間・電池代をかけてしまいました。　その経過、あい路事項をメモしておきます。

　過去に「ラジオ電池駆動時間が短い？　単４形乾電池持ち時間を調べようの巻」で電池ボックスを利用して測定していました。　この経験から今回も「単１電池ボックス（１本用）　Ｉｔｅｍ　Ｎｏ：７０１４８」を利用して測定を開始しました。　その際の測定回路を下記に掲載します。　負荷としては主負荷として抵抗２．２Ω、電流測定用１０Ｗセメント抵抗０．１Ωのみで電池ボックスの取出し端子に直接ハンダ付けしました。　乾電池オンオフスイッチは設けず、乾電池の脱着でオンオフとしていました。

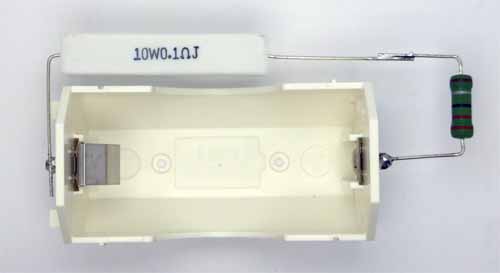

【最初の測定回路】

　この測定回路で測定すると、下図のように測定波形の急変や連続した変動が観測されました。　

赤色：電圧波形　緑色：電流検出信号

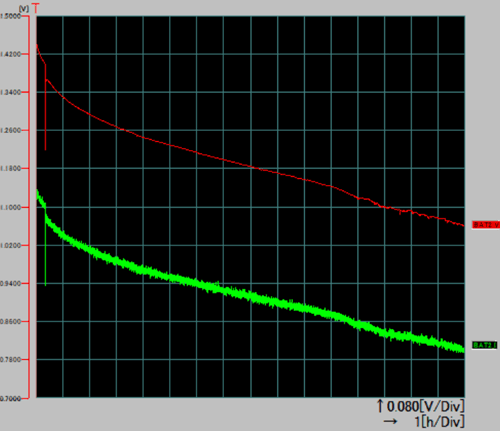

【最初の測定回路の測定結果（一部）】

　「単１電池ボックス（１本用）　Ｉｔｅｍ　Ｎｏ：７０１４８」の取出し金具は２分割されていますので、この影響かと考え、測定回路にこの取出し金具どうしの接触の無い部位で測定しようと考えました。　この対応として「対策１：測定用銅板を電池と電池ボックス金具の間に設ける」方法を試しました。　　残念ながら、測定結果には変動が生じており、効果はありませんでした。

【　対策１　】

　それならばと、「対策２：電池ボックス金具の電池接触側の金属に測定用電線をハンダ付け」する方法を試しました。　これも測定結果には変動が生じており、効果はありませんでした。

【　対策２　】

　さらに手軽にできる方法として、「対策３：：電池ボックス金具の電池接触側の金属に測定用電線と負荷回路をハンダ付け」する方法を試しました。　またもや測定結果には変動が生じており、効果はありませんでした。　なお、この対策から負荷オンオフ用スイッチを設けました。

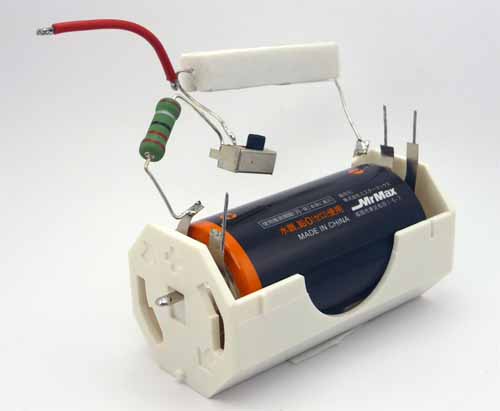

【　対策３　】

　これで観念しました。　単４形乾電池と違い単１型乾電池の負荷電流は６００ｍＡ前後流します。　そのため数１０ｍΩの接触抵抗や電線などの銅損が測定結果に影響を与えます。　そのような接触抵抗・銅損を低減するためには、電線を電池電極に溶接するしかありません。　ということで数年前に購入して未使用保管「パルスバッテリスポット溶接機　Ｓ７８８Ｈ」を立ち上げて「対策４：金属板を溶接して電線を取り出す」する方法を試しました。　

【　対策４　】

　これで完璧と判断して、とても高価なＥＶＯＬＴやＥＶＯＬＴＡ　ＮＥＯの測定を行いました・・・・・・　またまた測定結果には変動が生じており、効果はありませんでした。　なぜ？？？？？？？

　やっとこの原因が判明しました。　追加スイッチに接触不良が生じていました。　数１０年前に入手したジャンクのスイッチを使ったのがいけませんでした。　「対策５：スライドスイッチ型式変更」として、手持ちのスライドスイッチに交換しました。　スイッチの電流定格が使用条件を満足していませんでしたが、そこはお遊びです。　そこは目をつむり測定を行いました。　結果はｏｋであり、定格外使用でも全て良しです。

【　対策５　】

　時間は要するし、電池代はかかりるし、使い終わった電池もとても重くなりました。　手抜き対策は遠回りするだけでした。
