データ番号

1942

区　分

部品

分　類

アクセサリ

品　名

ＰＴ−１００５Ｂ　Ｔｅｓｔ　Ｌｅａｄｓ (PT-1005B)

発売元

価　格

約２８７円(10%税込み)

主要部品

−

電　源

−

概略仕様

付属基板

−

付属ケース

−

外形寸法

全長　：　1025mm

追加購入

部品

−

コメント

安全のため、未使用時は先端キャップを装着することが必須です。　使用時に先端キャップを紛失しないように注意する必要があります。

改　造

−

その他

（製作例）

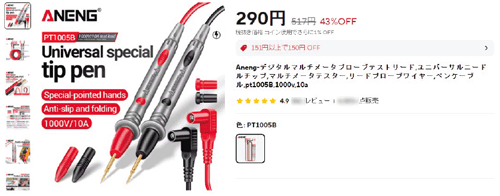

【　購入当時商品Ｗｅｂページ　】

【　梱包パッケージ外観　】

【　Ｔｅｓｔ　Ｌｅａｄｓパッケージ外観　】

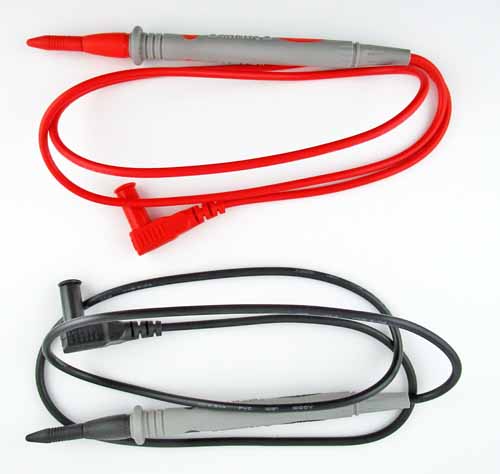

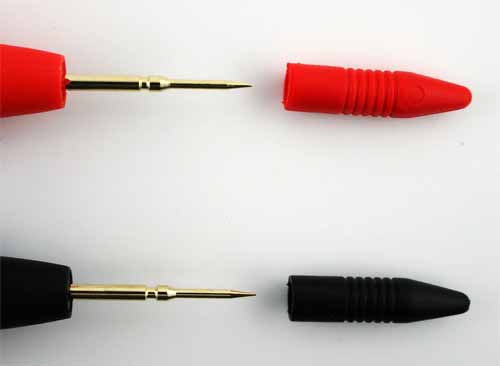

【　Ｔｅｓｔ　Ｌｅａｄｓ外観１　】

【　Ｔｅｓｔ　Ｌｅａｄｓ外観２　】

【　Ｔｅｓｔ　Ｌｅａｄｓ外観３　】

【　Ｔｅｓｔ　Ｌｅａｄｓ外観４　】

【　Ｔｅｓｔ　Ｌｅａｄｓ外観５　】

【　Ｔｅｓｔ　Ｌｅａｄｓ外観６　】

動　作　確　認

　メインで使用しているテスター「Ｍ３８７０Ｄ」のテストリードがテスター側の 根元で中途半端な断線をして測定に支障をきたしていました。　 特に低抵抗測定時に数Ω〜数１０Ωの抵抗値となり再現性の無い測定となっていました。　そのため、類似のテストリードを購入して測定を再開していましたが、それもまた 中途半端な断線をしました。　測定時にテストリードを引っ張り回すのがいけないようです。
　２回目の中途半端な断線状態の際に断線が疑われる部分を探し出し、その部分を無理やり補修して利用継続していました。　ちなみに、「Ｍ３８７０Ｄ」本体 自体は１９９７年に購入して、その後も長年調子良く動いてくれています。

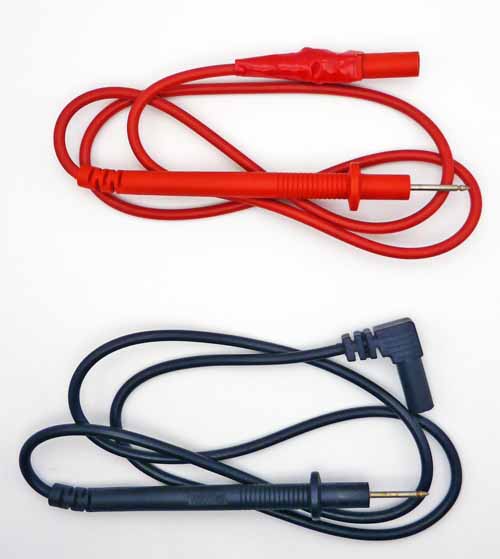

【　補修した「Ｍ３８７０Ｄ」で使用のテストリード（赤色側）　】

　テスター本体はこれ以外にも所有しています。　例えば、フィールドで使用する目的で秋月電子通商版「Ｐ−１６」を購入しています。　これらのテストリードの先端形状は ハーフピッチ（２ｍｍ／１００ｍｉｌピッチ）のパターンが安心して使用できる最小間隔でした。　これに対して、今回のＰＴ−１００５Ｂ　Ｔｅｓｔ　Ｌｅａｄｓの先端は針状となっており、ハーフピッチでも 安心して利用できました。

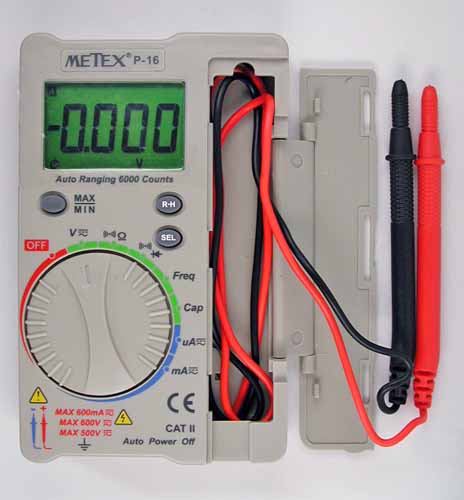

【　秋月電子通商版「Ｐ−１６」　】

　以下、ＰＴ−１００５Ｂ　Ｔｅｓｔ　Ｌｅａｄｓ、テスター「Ｍ３８７０Ｄ」テスターで使用していたテストリード、秋月電子通商版「Ｐ−１６」テストリードの３種類でプローブ先端の接触状況を観察しました。

上から「ＰＴ−１００５Ｂ　Ｔｅｓｔ　Ｌｅａｄｓ」、「Ｍ３８７０Ｄ」用テストリード、「Ｐ−１６」テストリード

【　テストリード比較（全景）　】

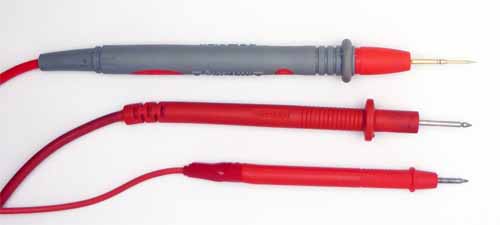

左から「ＰＴ−１００５Ｂ　Ｔｅｓｔ　Ｌｅａｄｓ」、「Ｍ３８７０Ｄ」用テストリード、「Ｐ−１６」テストリード

【　テストリード比較（先端）　】

【　 １．２７ｍｍピッチ接触時（ＰＴ−１００５Ｂ　Ｔｅｓｔ　Ｌｅａｄｓ）　】

隣接ピンに接触しそうで利用困難です。

【　１．２７ｍｍピッチ接触時（「Ｍ３８７０Ｄ」用テストリード）　】

気を付けて接触すれば、どうにか利用できます。

【　１．２７ｍｍピッチ接触時（「Ｐ−１６」テストリード）　】

【　 ０．５ｍｍピッチ接触時（ＰＴ−１００５Ｂ　Ｔｅｓｔ　Ｌｅａｄｓ）　】

隣接ピンに接触して利用できません。

【　０．５ｍｍピッチ接触時（「Ｍ３８７０Ｄ」用テストリード）　】

無理をすれば接触はできそうですが、利用しない方がよさそうです。

【　０．５ｍｍピッチ接触時（「Ｐ−１６」テストリード）　】

　これ以外に、「ＰＴ−１００５Ｂ　Ｔｅｓｔ　Ｌｅａｄｓ」の先端は針状になっているので、古い乾電池などの表面酸化膜を削って電気的接触を改善することが容易にできました。
