データ番号

1918

区　分

部品

分　類

マイコン

品　名

ＭＣＰ４７２５　ＥＥＰＲＯＭ搭載１２ビットＤ／Ａコンバーターモジュール (108677)

発売元

入手先		秋月電子通商
販　売		秋月電子通商
製　造		秋月電子通商

価　格

400円(10%税込)

主要部品

MCP4725

電　源

２．７Ｖｄｃ～５．５Ｖｄｃ

概略仕様

概要	ＭＣＰ４７２５を用いた１２ｂｉｔＤＡコンバータです。
電源	２．７Ｖｄｃ～５．５Ｖｄｃ
分解能	１２ｂｉｔ　（０～４０９５）
基準電圧（Ｖｒｅｆ）	ＭＣＰ４７２５デバイスは、電源ライン＋Vを電圧基準として使用しています。　＋Vの変動やノイズは、ＤＡＣ出力に直接影響を及ぼす可能性があります。正確なＤＡＣ性能を確保するためには、ＶＤＤは可能な限りクリーンな状態である必要があります。　（データシート　５．３　Ｖｏｌｔａｇｅ　Ｒｅｆｅｒｅｎｃｅ参照）
出力電圧	Ｒａｉｌ－ｔｏ－Ｒａｉｌ出力（最大　Ｖｒｅｆ＊（４０９５／４０９６））
セトリングタイム	６μｓ（ｔｙｐ．）
信号規格	Ｉ２Ｃ
信号レベル	＋Ｖ供給電圧と同じ電圧レベルとなります。
Ｉ２Ｃモード	標準モード（１００　ｋＨｚ）、高速モード（４００　ｋＨｚ）、または超高速モード（３．４　ＭＨｚ）
Ｉ２Ｃアドレス	０ｘ６０　もしくは　０ｘ６１　（Ａ０端子の信号レベルで設定）

付属基板

ＡＥ－ＭＣＰ４７２５

付属ケース

－

外形寸法

基板単体　W 10.0mm　D 12.0mm　H 2.3mm　（ピンヘッダ含まず）

追加購入
部品

－

改　造

－

その他

（製作例）

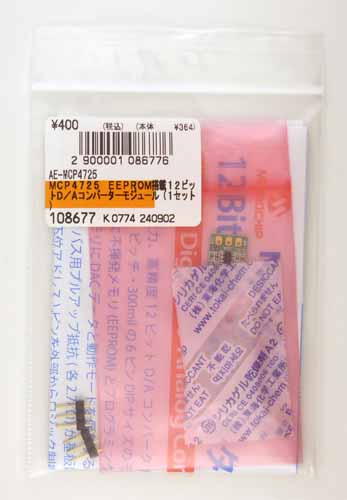

【　パッケージ外観　】

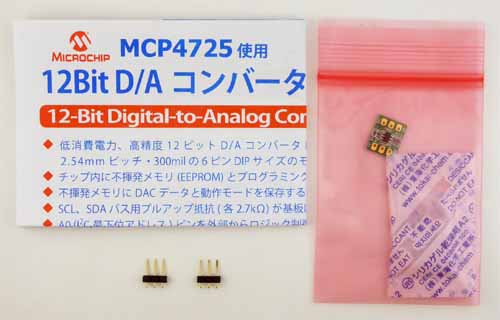

【　構成品　】

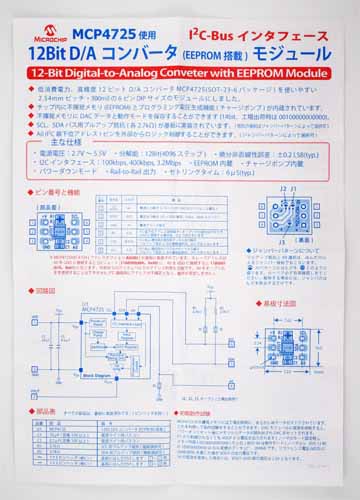

【　取扱説明書　】

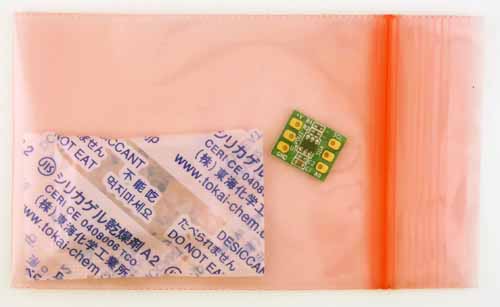

【　基板パッケージ外観　】

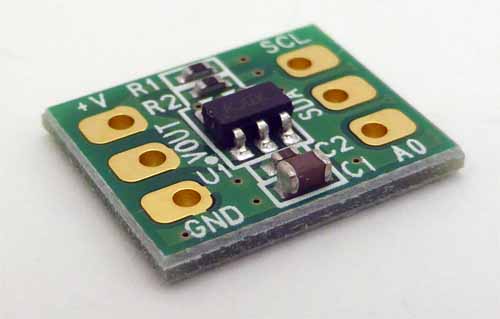

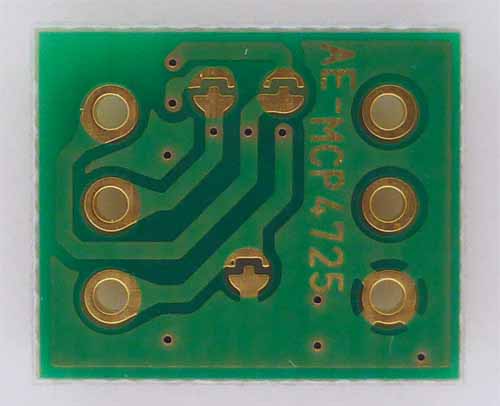

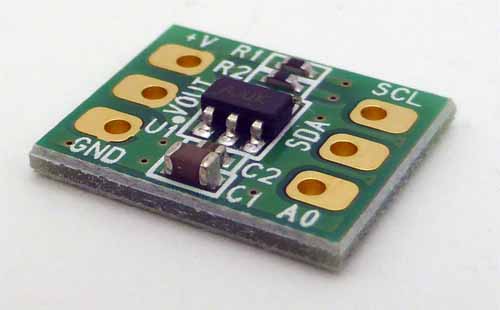

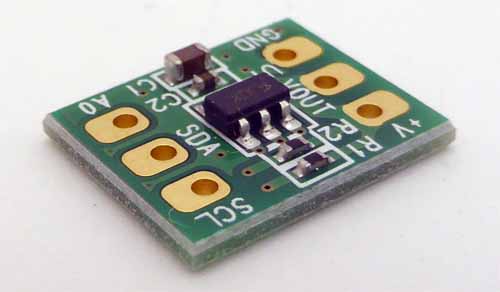

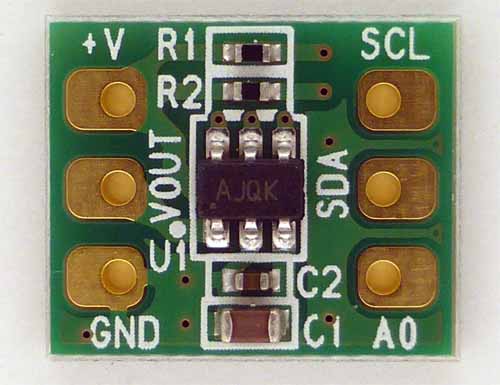

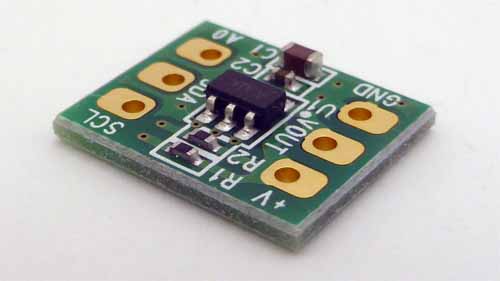

【　基板外観１　】

【　基板外観２　】

【　基板外観３　】

【　基板外観４　】

【　基板外観５　】

【　基板外観６　】

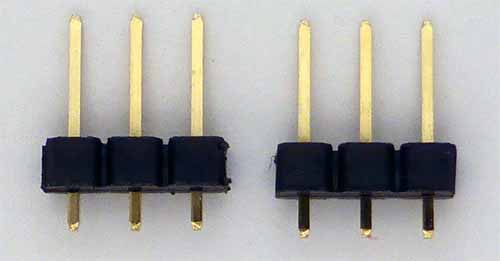

【　付属ピンヘッダ　】

製　作　例

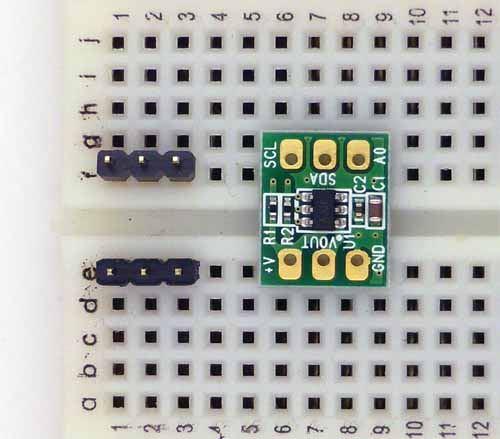

　細ピンヘッダーの基板へのハンダ付けにはブレッドボードを利用しました。

　基板をピンヘッダに差し込む前です。

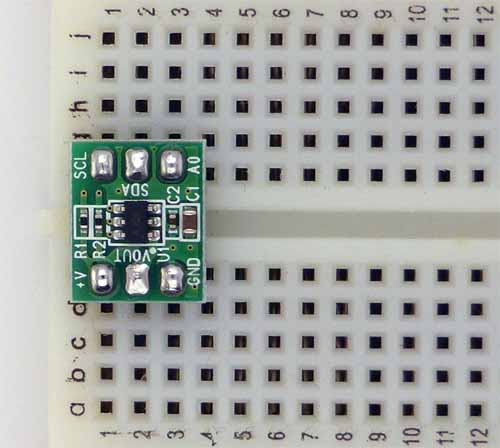

【　ブレッドボードを利用した製作例　Ｓｔｅｐ１　】

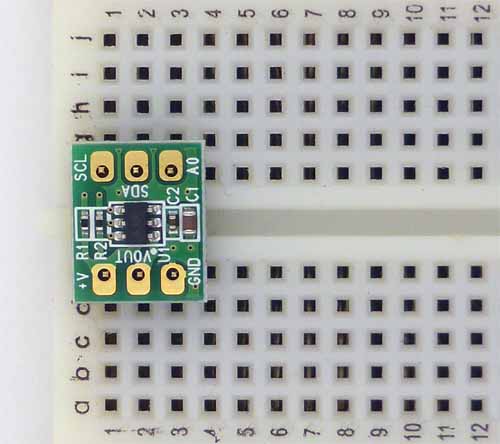

　基板をピンヘッダに差し込んだ状態です。

【　ブレッドボードを利用した製作例　Ｓｔｅｐ２　】

細ピンヘッダのハンダ付け後です。

【　ブレッドボードを利用した製作例　Ｓｔｅｐ４　】

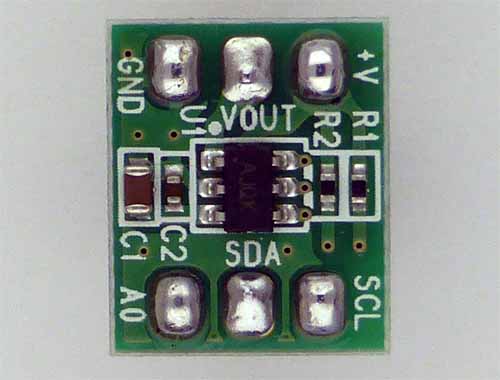

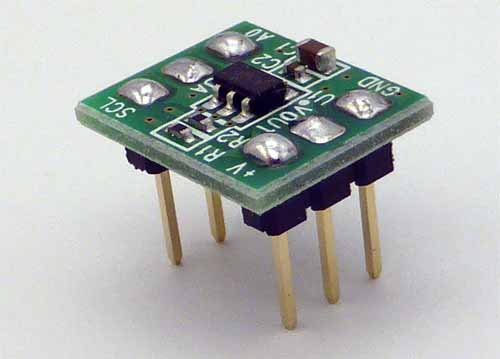

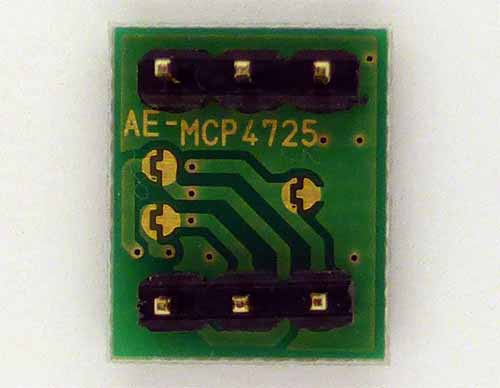

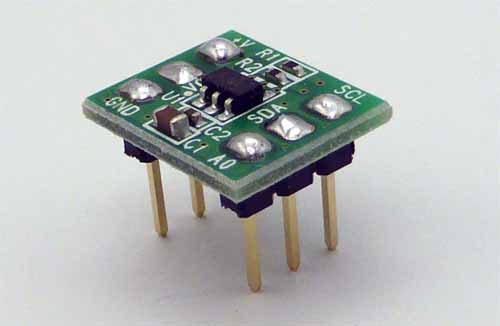

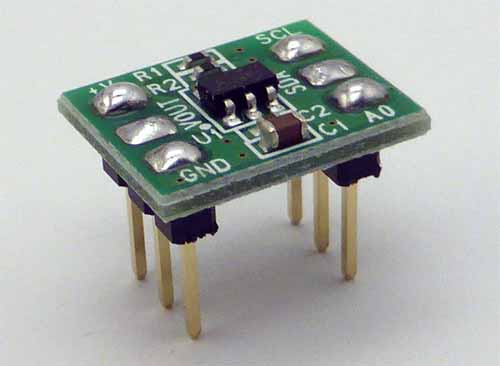

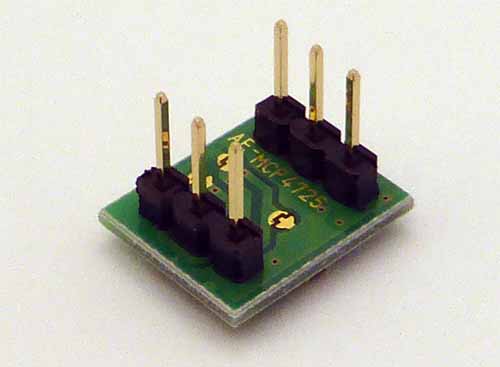

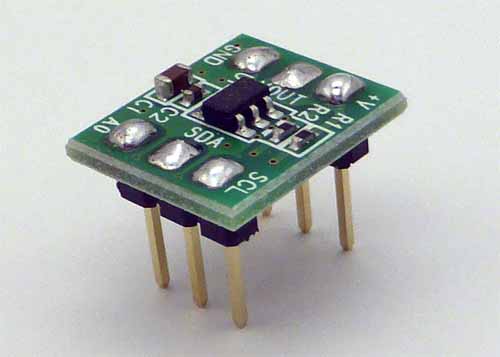

【　基板完成外観１　】

【　基板完成外観２　】

【　基板完成外観３　】

【　基板完成外観４　】

【　基板完成外観５　】

【　基板完成外観６　】

【　基板完成外観７　】

動　作　例

　５V動作例として本基板をＡｒｄｕｉｎｏ互換機「びんぼうでいいの (U3R)」に接続しました。　ＳＤＡ・ＳＣＬ用のプルアップ抵抗として２．７ｋΩの抵抗を追加しています。　本基板内のプルアップ抵抗は未使用（ジャンパー未短絡）としています。

「びんぼうでいいの (U3R)」への接続
本基板	接続電線色	「びんぼうでいいの (U3R)」
＋Ｖ	赤色	５Ｖ
ＧＮＤ	茶色	ＧＮＤ
ＳＣＬ	緑色	ＳＣＬ
ＳＤＡ	灰色	ＳＤＡ
Ａ０	ＧＮＤに接続	未接続

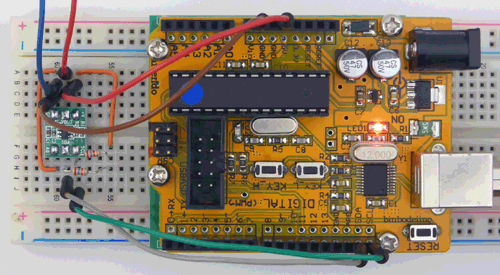

【　動作確認時外観　】

　ＭＣＰ４７２５用ライブラリはＡｄａｆｒｕｉｔ　ＭＣＰ４７２５を利用しました。

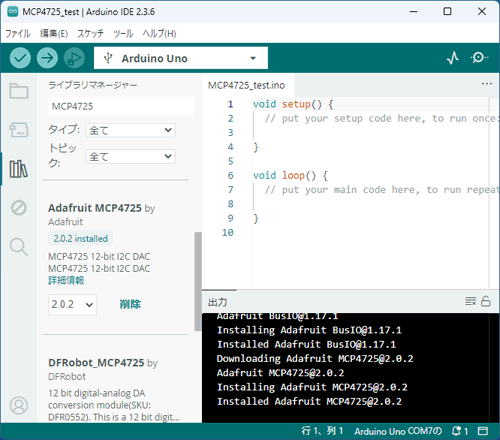

【　ＭＣＰ４７２５用ライブラリインストール　】

　ＭＣＰ４７２５用スケッチとしてＡｄａｆｒｕｉｔ　ＭＣＰ４７２５ライブラリと同時に読み込まれたｔｒｉａｎｇｌｅｗａｖｅ．ｉｎｏを利用しました。　ターゲット（本基板）のＩ２Ｃアドレスを０ｘ６０修正するだけで動作を確認できました。　このスケッチは１ｂｉｔずつ増減して三角波を生成しています。　１２ｂｉｔ分４０９６ステップで１周期となります。　なお、スケッチ名称をｔｒｉａｎｇｌｅｗａｖｅ．ｉｎｏからｔｒｉａｎｇｌｅｗａｖｅ＿ａｄｒｓ６０ｈ．ｉｎｏに変更して保存しました。

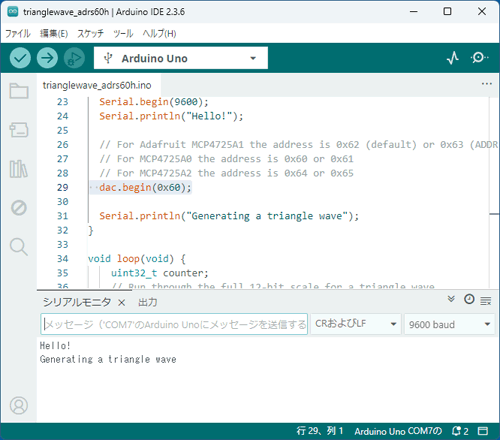

【　ＭＣＰ４７２５用スケッチ：ｔｒｉａｎｇｌｅｗａｖｅ＿ａｄｒｓ６０ｈ．ｉｎｏ　書き込み　】

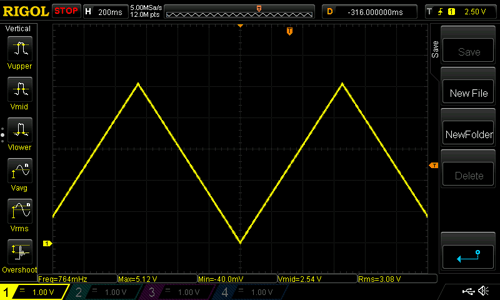

ＣＨ１（黄色）	：	ＶＯＵＴ信号　１Ｖ／ｄｉｖ
時間軸	：	２００ｍｓ／ｄｉｖ
ＶＯＵＴ信号周波数	：	０．７６４Hz

【　ＭＣＰ４７２５用スケッチ：ｔｒｉａｎｇｌｅｗａｖｅ＿ａｄｒｓ６０ｈ．ｉｎｏ　実行例　】

　ＭＣＰ４７２５用スケッチとしてＡｄａｆｒｕｉｔ　ＭＣＰ４７２５ライブラリと同時に読み込まれたｓｉｎｅｗａｖｅ．ｉｎｏを利用しました。　ターゲット（本基板）のＩ２Ｃアドレスを０ｘ６０修正するだけで動作を確認できました。　このスケッチは正弦波１周期を３２ステップ／６４ステップ／１２８ステップ／２５６ステップ／５１２ステップの時間分解能で生成します。　スケッチ内のＤＡＣ＿ＲＥＳＯＬＵＴＩＯＮの定数を書替えることでステップ数を選択します。　ステップ数が少ないほど垂直分解能が悪くなります。　なお、スケッチ名称をｓｉｎｅｗａｖｅ．ｉｎｏからｓｉｎｅｅｗａｖｅ＿ａｄｒｓ６０ｈ．ｉｎｏに変更して保存しました。

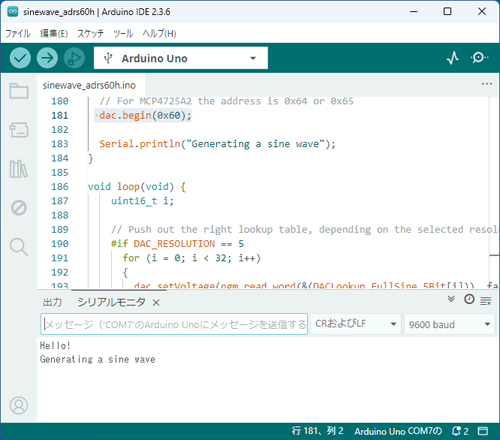

【　ＭＣＰ４７２５用スケッチ：ｓｉｎｅｗａｖｅ＿ａｄｒｓ６０ｈ．ｉｎｏ　書き込み　】

ＣＨ１（黄色）	：	ＶＯＵＴ信号　１Ｖ／ｄｉｖ
時間軸	：	１０ｍｓ／ｄｉｖ
ＶＯＵＴ信号周波数	：	１２．４Hz

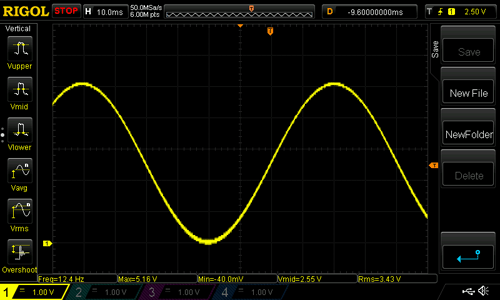

【　ＭＣＰ４７２５用スケッチ：ｓｉｎｅｗａｖｅ＿ａｄｒｓ６０ｈ．ｉｎｏ（５１２ステップ）　実行例　】

ＣＨ１（黄色）	：	ＶＯＵＴ信号　１Ｖ／ｄｉｖ
時間軸	：	５ｍｓ／ｄｉｖ
ＶＯＵＴ信号周波数	：	２４．８Hz

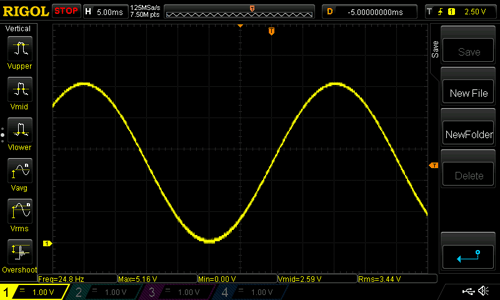

【　ＭＣＰ４７２５用スケッチ：ｓｉｎｅｗａｖｅ＿ａｄｒｓ６０ｈ．ｉｎｏ（２５６ステップ）　実行例　】

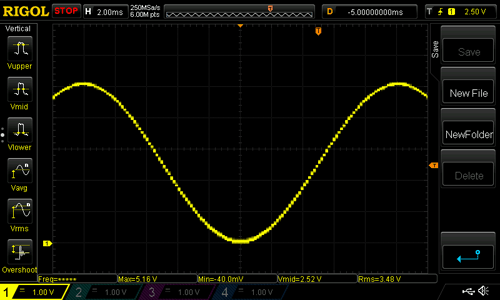

ＣＨ１（黄色）	：	ＶＯＵＴ信号　１Ｖ／ｄｉｖ
時間軸	：	２ｍｓ／ｄｉｖ
ＶＯＵＴ信号周波数	：	４９．７Hz

【　ＭＣＰ４７２５用スケッチ：ｓｉｎｅｗａｖｅ＿ａｄｒｓ６０ｈ．ｉｎｏ（１２８ステップ）　実行例　】

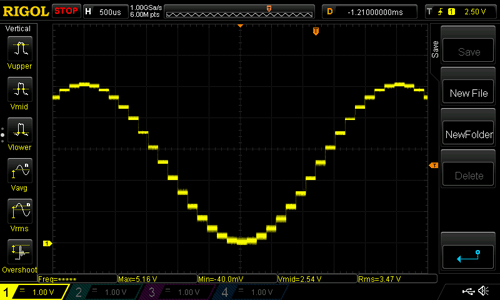

ＣＨ１（黄色）	：	ＶＯＵＴ信号　１Ｖ／ｄｉｖ
時間軸	：	１ｍｓ／ｄｉｖ
ＶＯＵＴ信号周波数	：	９９．２Hz

【　ＭＣＰ４７２５用スケッチ：ｓｉｎｅｗａｖｅ＿ａｄｒｓ６０ｈ．ｉｎｏ（６４ステップ）　実行例　】

ＣＨ１（黄色）	：	ＶＯＵＴ信号　１Ｖ／ｄｉｖ
時間軸	：	５００μｓ／ｄｉｖ
ＶＯＵＴ信号周波数	：	１９８Hz

【　ＭＣＰ４７２５用スケッチ：ｓｉｎｅｗａｖｅ＿ａｄｒｓ６０ｈ．ｉｎｏ（３２ステップ）　実行例　】

　最小ステップ数２ステップのデータを追加して、最小設定値０ｘ００と最大設定値４０９５におけるＶＯＵＴ信号レベルと最高周波数を確認できるようにｓｉｎｅｗａｖｅ．ｉｎｏからｓｉｎｅｅｗａｖｅ＿ａｄｒｓ６０ｈ．ｉｎｏを変更しました。

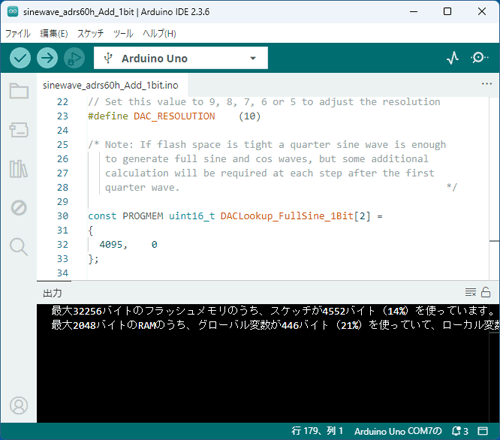

【　２ステップ対応スケッチ：ｓｉｎｅｗａｖｅ＿ａｄｒｓ６０ｈ．ｉｎｏ　書き込み　】

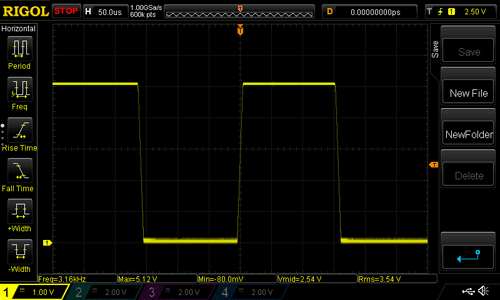

ＣＨ１（黄色）	：	ＶＯＵＴ信号　１Ｖ／ｄｉｖ
時間軸	：	５０μｓ／ｄｉｖ
ＶＯＵＴ信号周波数	：	３．１６ｋHz
ＶＯＵＴ信号レベル（＋V＝約５V）	：	０ｘ０００設定時　：　０．０２１V ０ｘFFＦ設定時　：　５．０６０V

【　２ステップ対応スケッチ：ｓｉｎｅｗａｖｅ＿ａｄｒｓ６０ｈ．ｉｎｏ　実行例　】

　次に、３．３V動作例として本基板を「Ｒａｓｐｂｅｒｒｙ　Ｐｉ　Ｐｉｃｏ　２ (129604)」に接続しました。　ＳＤＡ・ＳＣＬ用のプルアップ抵抗として２．７ｋΩの抵抗を追加しています。　本基板内のプルアップ抵抗は未使用（ジャンパー未短絡）としています。　スケッチはＡｒｄｕｉｎｏ互換機「びんぼうでいいの (U3R)」スケッチをそのまま利用しました。

「Ｒａｓｐｂｅｒｒｙ　Ｐｉ　Ｐｉｃｏ　２ (129604)」への接続
本基板	接続電線色	「Ｒａｓｐｂｅｒｒｙ　Ｐｉ　Ｐｉｃｏ　２ (129604)」
＋Ｖ	赤色	３Ｖ３（ＯＵＴ）　[３６番ピン]
ＧＮＤ	茶色	ＧＮＤ　[３８番ピン]
ＳＣＬ	緑色	ＧＰ５（Ｉ２Ｃ０　ＳＣＬ）　[７番ピン]
ＳＤＡ	灰色	ＧＰ４（Ｉ２Ｃ０　ＳＤＡ）　[６番ピン]
Ａ０	ＧＮＤに接続	未接続

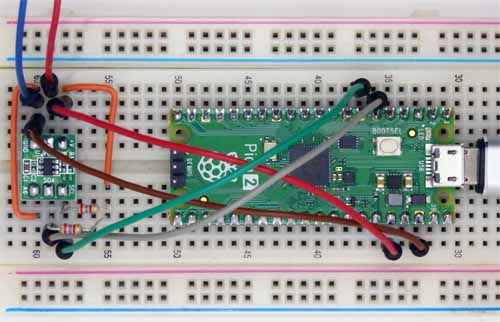

【　動作確認時外観　】

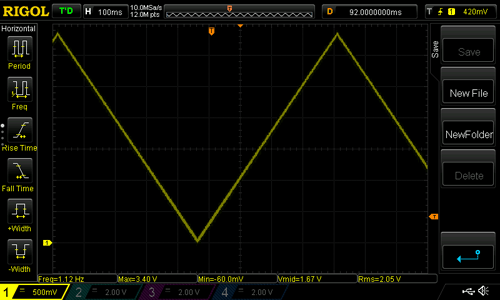

ＣＨ１（黄色）	：	ＶＯＵＴ信号　０．５Ｖ／ｄｉｖ
時間軸	：	１００ｍｓ／ｄｉｖ
ＶＯＵＴ信号周波数	：	１．１２Hz

【　ＭＣＰ４７２５用スケッチ：ｔｒｉａｎｇｌｅｗａｖｅ＿ａｄｒｓ６０ｈ．ｉｎｏ　実行例　】

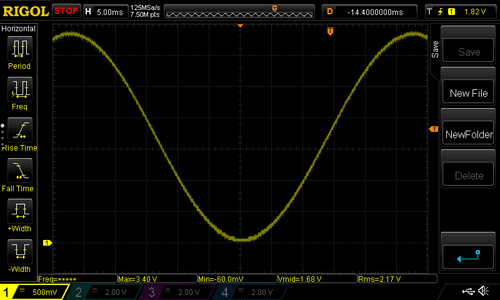

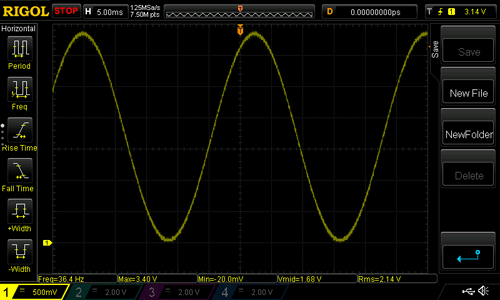

ＣＨ１（黄色）	：	ＶＯＵＴ信号　０．５Ｖ／ｄｉｖ
時間軸	：	５ｍｓ／ｄｉｖ
ＶＯＵＴ信号周波数	：	１８．３Hz

【　ＭＣＰ４７２５用スケッチ：ｓｉｎｅｗａｖｅ＿ａｄｒｓ６０ｈ．ｉｎｏ（５１２ステップ）　実行例　】

ＣＨ１（黄色）	：	ＶＯＵＴ信号　０．５Ｖ／ｄｉｖ
時間軸	：	５ｍｓ／ｄｉｖ
ＶＯＵＴ信号周波数	：	３６．４Hz

【　ＭＣＰ４７２５用スケッチ：ｓｉｎｅｗａｖｅ＿ａｄｒｓ６０ｈ．ｉｎｏ（２５６ステップ）　実行例　】

ＣＨ１（黄色）	：	ＶＯＵＴ信号　０．５Ｖ／ｄｉｖ
時間軸	：	２ｍｓ／ｄｉｖ
ＶＯＵＴ信号周波数	：	７２．９Hz

【　ＭＣＰ４７２５用スケッチ：ｓｉｎｅｗａｖｅ＿ａｄｒｓ６０ｈ．ｉｎｏ（１２８ステップ）　実行例　】

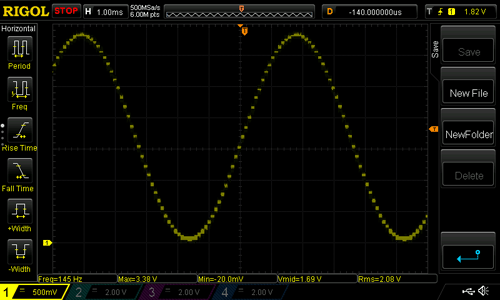

ＣＨ１（黄色）	：	ＶＯＵＴ信号　０．５Ｖ／ｄｉｖ
時間軸	：	１ｍｓ／ｄｉｖ
ＶＯＵＴ信号周波数	：	１４５Hz

【　ＭＣＰ４７２５用スケッチ：ｓｉｎｅｗａｖｅ＿ａｄｒｓ６０ｈ．ｉｎｏ（６４ステップ）　実行例　】

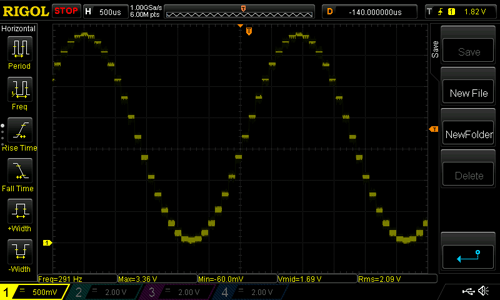

ＣＨ１（黄色）	：	ＶＯＵＴ信号　０．５Ｖ／ｄｉｖ
時間軸	：	５００μｓ／ｄｉｖ
ＶＯＵＴ信号周波数	：	２９１Hz

【　ＭＣＰ４７２５用スケッチ：ｓｉｎｅｗａｖｅ＿ａｄｒｓ６０ｈ．ｉｎｏ（３２ステップ）　実行例　】

ＣＨ１（黄色）	：	ＶＯＵＴ信号　０．５Ｖ／ｄｉｖ
時間軸	：	２０μｓ／ｄｉｖ
ＶＯＵＴ信号周波数	：	４．５８ｋHz
ＶＯＵＴ信号レベル（＋V＝約３．３V）	：	０ｘ０００設定時　：　０．０１０V ０ｘFFＦ設定時　：　３．３２９V

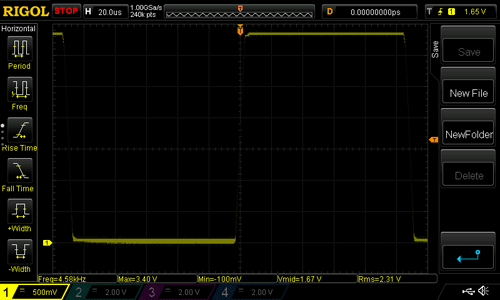

【　２ステップ対応スケッチ：ｓｉｎｅｗａｖｅ＿ａｄｒｓ６０ｈ．ｉｎｏ　実行例　】

データ作成者　ＣＢＡ
