データ番号

1903

区　分

部品

分　類

高周波

品　名

ＰＥ４３０２　ＲＦ　Ａｔｔｅｎｕａｔｏｒ　Ｍｏｄｕｌｅ

発売元

価　格

637円(クーポン・送料込)

主要部品

−

電　源

２．７〜３．３Ｖｄｃ　（Ｔｙｐ．３．０Ｖｄｃ）

概略仕様

付属基板

専用基板　ＰＥ４３０２　Ｄｉｒｅｃｔ　ｐｅｒｅｌｌｅｌ　／　ＪＰ−２Ｙ４１６９１３

付属ケース

無し

外形寸法

基板単体　W 52.7mm　D 25.2mm　H 11.2mm　（ＳＭＡコネクタ・ピンヘッダー含む）

追加購入

部品

−

コメント

−

改　造

−

その他

（製作例）

【　商品Ｗｅｂページ　】

【　パッケージ外観　】

【　基板外観１　】

【　基板外観２　】

【　基板外観３　】

【　基板外観４　】

【　基板外観５　】

【　基板外観６　】

【　基板外観７　】

【　基板外観８　】

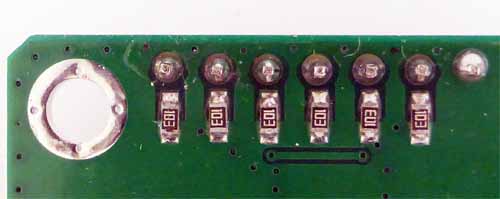

Ｖ１〜Ｖ６の信号は抵抗１０ｋΩでプルダウンされています。

【　基板外観９　】

製　作　例　

　 電源接続用に「ターミナルブロック（ＡＰＦ−１０２）　２Ｐ　黒　縦　小」（秋月電子通商　販売コード１０８３６９）を取付けました。 　ターミナルブロックのボディの一部が電源ライン用の積層チップキャパシタと接触するため、ターミナルブロックの当該部分を削りました。

【　ターミナルブロック取付け例１　】

【　ターミナルブロック取付け例２　】

【　ターミナルブロック取付け例３　】

　本基板を利用しやすくするためにＰＥ４３０２基板用ベース基板を製作しました。　ベース基板には電源をＵＳＢポートから給電するための「ｍｉｃｒｏＵＳＢコネクターＤＩＰ化基板 (PICO-X-001)」、ＰＥ４３０２基板用電源を生成する３端子レギュレータ、Ｖ１〜Ｖ６設定用のディップスイッチを設けています。

　「ｍｉｃｒｏＵＳＢコネクターＤＩＰ化基板 (PICO-X-001)」はリード線を用いて直接ユニバーサル基板に接続しました。　利用する基板は類似の基板であれば何でもよいでしょう。

• 　３端子レギュレータデバイスＰＥ４３０２の電源範囲は２．７〜３．３Ｖｄｃ（Ｔｙｐ．３．０Ｖｄｃ）のため、ＮＪＭ２８８４Ｕ１−０３（秋月電子通商　販売コード１１０８９６）を利用しました。
  　　

• 　ディップスイッチの回路には抵抗１ｋΩを直列に挿入しています。　信号レベルとしては抵抗１ｋΩは不要です。　しかし、配線誤接続時にピンヘッダー端子Ｖ１の横に配置されている端子ＧＮＤに直接５Ｖｄｃが接続されて電圧短絡となることを防ぐために抵抗１ｋΩを設けることにしました。　絶対に誤接続しない自信があれば抵抗１ｋΩは不要です。
  　　

• 　電源オンオフのためにＵＳＢコネクタの抜き差しをするのが面倒になったため、電源スイッチ（スライドスイッチ）を追加しました。　そうすると今後はスライドスイッチのレバーが配線に隠れて電源オンオフ状態を目視確認し辛くなっており、誤って電源オフで利用する事がありました。　そのため通電確認用にディップスイッチの横に通電表示用ＬＥＤ（ 型式不明ＬＥＤ：クリア／緑色点灯）を追加しました。
  　

【　ＰＥ４３０２基板用ベース基板完成外観１（部品面）　】

【　ＰＥ４３０２基板用ベース基板完成外観２　】

【　ＰＥ４３０２基板用ベース基板完成外観３（ハンダ面）　】

【　ＰＥ４３０２基板用ベース基板外観４（ＰＥ４３０２基板撤去時）　】

動　作　確　認　

　ＰＥ４３０２基板用ベース基板を利用して動作確認をしました。　動作確認は「ＬｉｔｅＶＮＡ６４」を利用して、Ｓ１１，Ｓ２１を測定しました。　 なお、今回の測定結果は目安程度の数値です。　ＳＭＡコネクタ接続方法、測定用同軸ケーブル配置など適切な方法で測定したものではなく、そもそも「ＬｉｔｅＶＮＡ６４」を利用していますので測定結果は目安数値であると認識しています。

　結果記載中の「Ｖ１：ｘｘｘｘｘｘ：Ｖ６」はＶ１〜Ｖ６の信号レベルを示します。　「ｘ」には「Ｌ」もしくは「Ｈ」が代入されます。　「Ｌ」はＬｏｗレベル（０Ｖ）、「Ｈ」はＨｉｇｈレベル（０．７Ｖｄｄ以上、実測約２．７Ｖ）を意味します。

減衰量３１．５ｄＢ設定時（Ｖ１：ＨＨＨＨＨＨ：Ｖ６）の状態です。

【　動作確認時外観　】

挿入損失に相当します。

【　周波数特性（０ｄＢ設定時）　】

【　周波数特性（０．５ｄＢ設定時）　】

【　周波数特性（１ｄＢ設定時）　】

【　周波数特性（２ｄＢ設定時）　】

【　周波数特性（４ｄＢ設定時）　】

【　周波数特性（８ｄＢ設定時）　】

【　周波数特性（１６ｄＢ設定時）　】

【　周波数特性（３１．５ｄＢ設定時）　】

　「ＬｉｔｅＶＮＡ６４」から得られたＳ２１の数値は、設定値に対しておおきくずれています。　しかし、ＰＥ４３０２基板の使い方としては、０ｄＢ設定時を基準として、何ｄＢ減衰するか の使い方となります。　固定式の減衰器とは違い、相対的な使い方をします。　０ｄＢの測定値に対する変化量をグラフ化した結果を下記に掲載します。　 予想とは異なり、数１００ＭＨｚを超える高い周波数領域でも、ほぼ設定値どおりの減衰量となっていました。

【　０ｄＢ基準の減衰量１　　】

【　０ｄＢ基準の減衰量２　】

　Ｓ２１の位相をグラフ化してみました。　減衰量を変化させても位相差はほとんど変化していません。　デバイスＰＥ４３０２の内部回路がほぼ抵抗性の減衰器であると推測できる結果となりました。　デバイスＰＥ４３０２は優秀ですね。

【　Ｓ２１位相（−１８０°〜＋１８０°表記）　】

　位相表示の縦軸は−１８０°〜＋１８０°で表記します。　でも当方はこの表記方法では結果を理解し辛いこともあり、−１８０°〜＋１８０°を超える範囲でグラフ化しています。　今回は−３０°〜＋４００°でグラフ化しました。　素人には連続したグラフの方が理解しやすいです。

【　Ｓ２１位相（−３９０°〜＋６０°表記）　】

　上記グラフでははっきり明示できていませんが、低い周波数ではＰＥ４３０２基板の入出力カップリングキャパシタ（実測値より１００ｎＦと推測）の影響が生じます。　周波数範囲５０ｋＨｚ〜１０００ｋＨｚで測定した結果を下記に掲載します。

挿入損失に相当します。

【　周波数特性（５０ｋＨｚ〜１０００ｋＨｚ　０ｄＢ設定時）　】

【　０ｄＢ基準の減衰量 ３（５０ｋＨｚ〜１０００ｋＨｚ）　】

【　０ｄＢ基準の減衰量 ４（５０ｋＨｚ〜１０００ｋＨｚ）　】

【　Ｓ２１位相（ ５０ｋＨｚ〜１０００ｋＨｚ　０°〜＋４０°表記）　】
