データ番号

1937

区　分

部品

分　類

センサ

品　名

発売元

入手先		ＡｌｉＥｘｐｒｅｓｓ
販　売		ＴＥＮＳＴＡＲ　Ｃｈｏｉｃｅ　Ｓｔｏｒｅ
製　造		ＴＳＴＡＲ　ＥＬＥＣＴＲＯＮＩＣ　ＴＥＣＨ　ＬｉＭＩＴＥＤ

価　格

588円(10%税込み)

主要部品

MAX6675

電　源

３．０Ｖｄｃ～５．５Ｖｄｃ

概略仕様

概要	Ｋ型熱電対センサーとＭＡＸ６６７５を用いた温度センサー基板のセットです。
電源	３．０Ｖｄｃ～５．５Ｖｄｃ（５V系のＡｒｄｕｉｎｏや３．３Ｖ系のＲａｐｂｅｒｙ　ＰＩに直結できます。）
温度センサ	Ｋ型熱電対専用です。
温度測定範囲	０～１０２３．７５℃ （注意：マイナス側の温度は測定範囲外です。）
温度測定分解能	０．２５℃　（１２ｂｉｔ）
インターフェース	ＳＰＩ

付属基板

ＨＷ－５５０　ＭＡＸ６６７５　Ｖ１．２

付属ケース

－

外形寸法

基板単体　：　D 32.4mm　W 16.3mm　H 16.1mm　（ピンヘッダー含まず、端子台含む）

追加購入

部品

－

改　造

－

その他

（製作例）

購入当時価格５９４円にクーポン６円を適用して５８８円で購入しました。

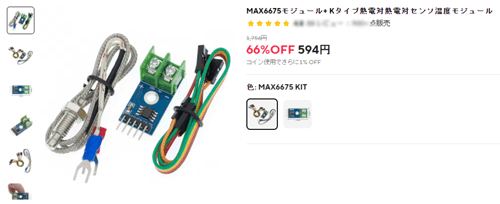

【　購入当時商品Ｗｅｂページ　】

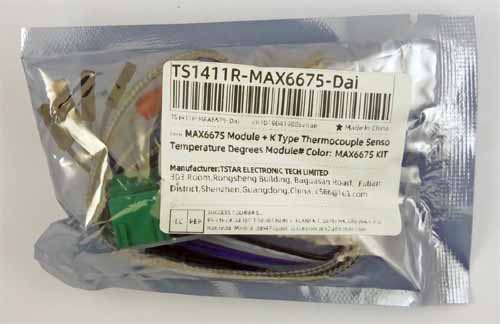

【　パッケージ外観　】

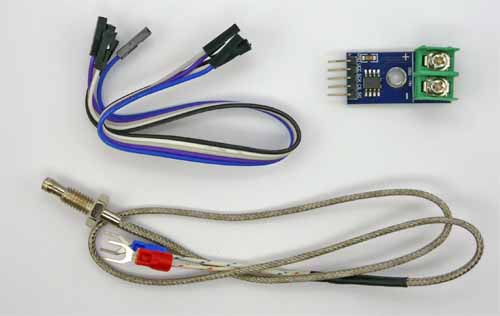

【　構成部品

端子台の取付けが雑です。

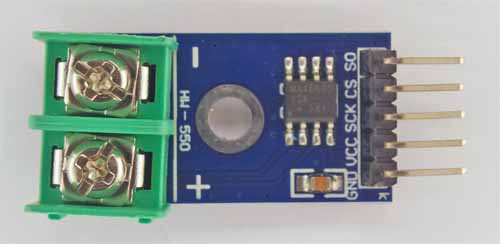

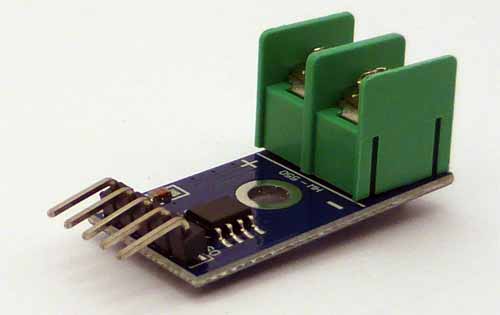

【　基板外観１　】

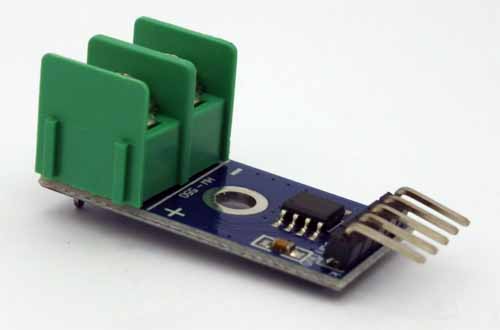

【　基板外観２　】

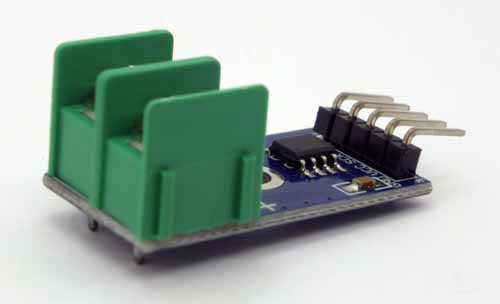

【　基板外観３　】

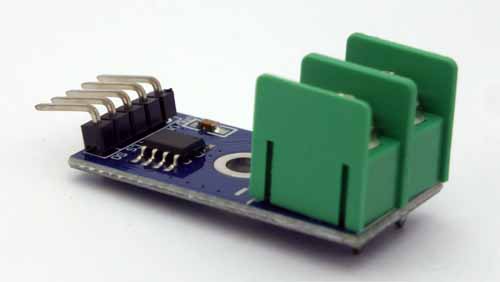

【　基板外観４　】

【　基板外観５　】

ピンヘッダーの取付けも雑です。

【　基板外観６　】

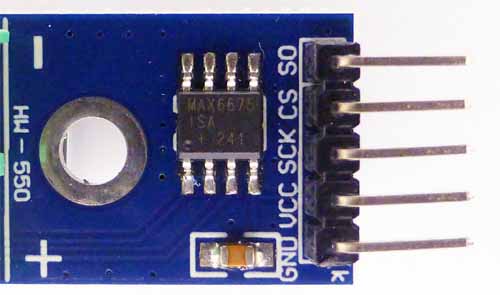

　ＭＡＸ６６７５の表面印刷文字に違和感があります。　このＭＡＸ６６７５は純正品なのかな？

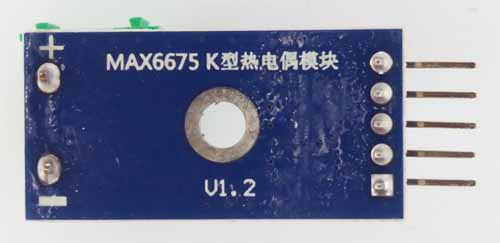

【　基板外観７　】

【　基板外観８　】

両端間の長さは約５００ｍｍでした。

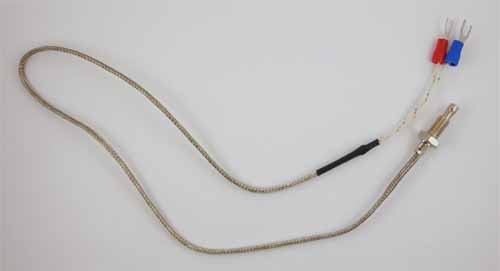

【　Ｋ型熱電対センサーケーブル外観１　】

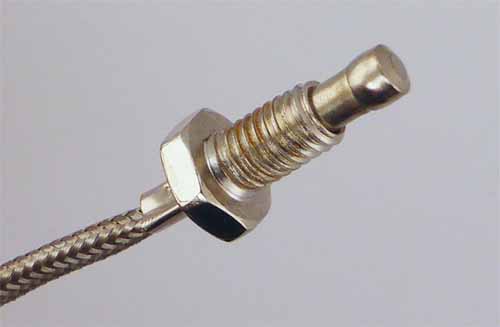

【　Ｋ型熱電対センサーケーブル外観２　】

【　Ｋ型熱電対センサーケーブル外観３　】

メスコネクタを含まない電線部分の長さは約１９０ｍｍでした。

【　１Pメスコネクタ付きフラットケーブル外観１　】

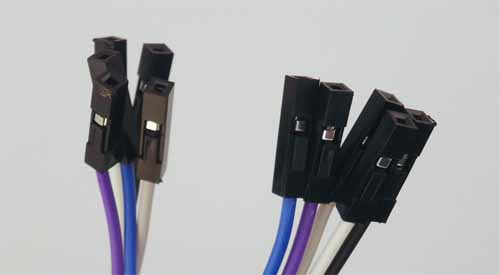

【　１Pメスコネクタ付きフラットケーブル外観２　】

動　作　確　認

　Ａｒｄｕｉｎｏ互換機「びんぼうでいいの (U3R)」を用いて動作確認を行いました。

　本製品（HW-550）部分の接続状態です。　ピンヘッダーへの接続は堅めでした。　また、１Ｐソケットのボディにバリがあり、これを削らないと並べて接続できませんでした。　差し込みは堅めでした。

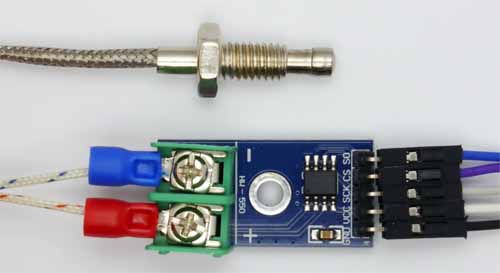

【　動作確認時外観１　】

動作確認時接続
基板端子記号	マイコン側	電線色	備考（ＨＷ－５５０側）
ＧＮＤ	ＧＮＤ	黒色	コモン（電源－側）
ＶＣＣ	５Ｖ	白色	電源＋側
ＳＣＫ	ＤＩＧＩＴＡＬ　６	灰色	クロック
ＣＳ	ＤＩＧＩＴＡＬ　５	紫色	チップセレクト
ＳＯ	ＤＩＧＩＴＡＬ　４	青色	シリアルデータ出力

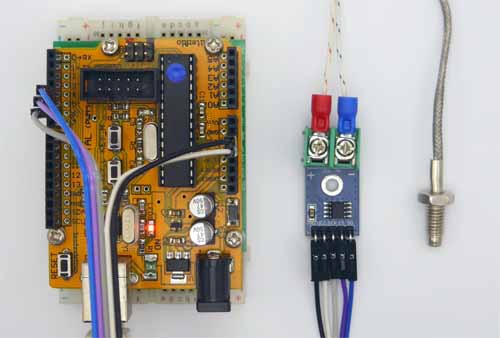

【　動作確認時外観２（全体）　】

ＭＡＸ６６７５　ｌｉｂｒａｒｙ　ｂｙ　Ａｄａｆｒｕｉｔをインストールしました。

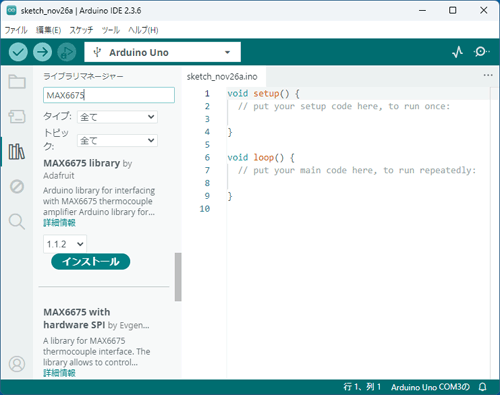

【　ライブラリ選択　】

　「ファイル」→「スケッチ例」→「ＭＡＸ６６７５　Ｌｉｂｒａｒｙ」→「Ｓｅｒｉａｌｔｈｅｒｍｏｃｏｕｐｌｅ．ｉｎｏ」を選択しました。

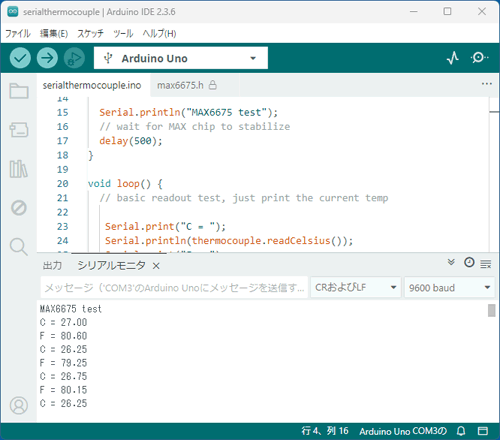

【　動作確認時シリアルモニタ　】

データ作成者　ＣＢＡ
