データ番号

1932

区　分

部品

分　類

高周波

品　名

ＳＭＡ　Ｍａｌｅ　ｔｏ　ＳＭＡ　Ｆｅｍａｌｅ　ｃａｂｌｅ　ａｓｓｅｍｂｌｙ　１５ｃｍ　ｗｉｔｈ　７　ｕｎｉｔｓ　ｓｍａ　ａｄａｐｔｅｒｓ　ｓｍａ　ｍａｌｅ　ｓｍａ　ｆｅｍａｌｅ　ｒｐｓｍａ　ｍａｌｅ (SMA4)

発売元

価　格

372円(送料・税込)

主要部品

−

電　源

−

概略仕様

付属基板

−

付属ケース

−

外形寸法

−

追加購入

部品

−

コメント

−

改　造

−

その他

（製作例）

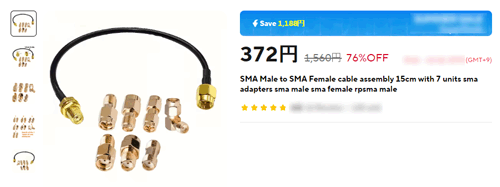

【　商品Ｗｅｂページ　】

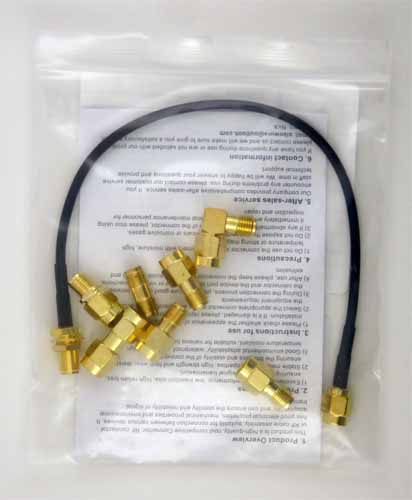

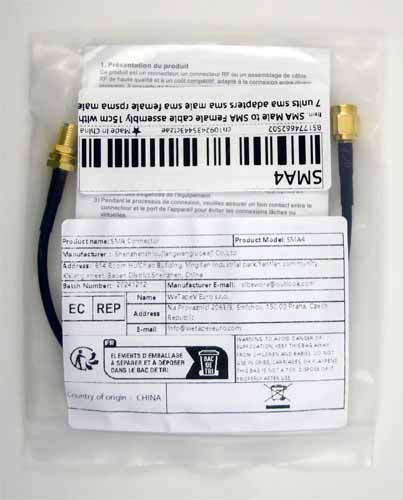

【　パッケージ外観１　】

【　パッケージ外観２　】

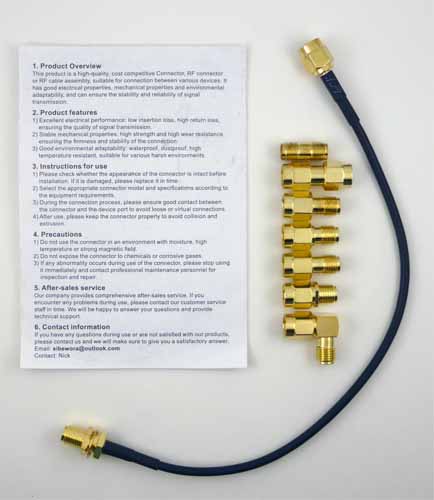

【　構成品外観　】

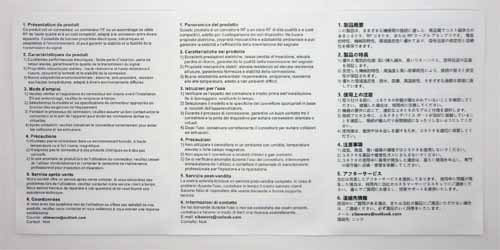

【　取扱説明書　】

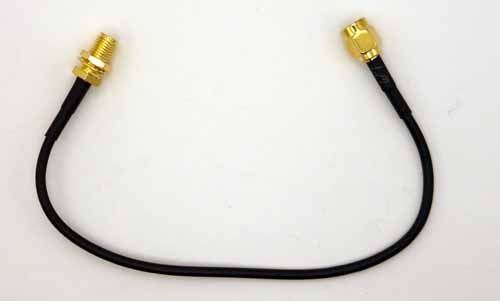

【　延長ケーブル外観１（全体）　】

ＳＭＡ　Ｆｅｍａｌｅ　〜　ＳＭＡ　Ｍａｌｅ

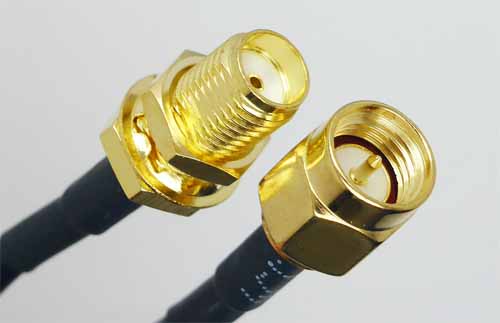

【　延長ケーブル外観２（コネクタ拡大）　】

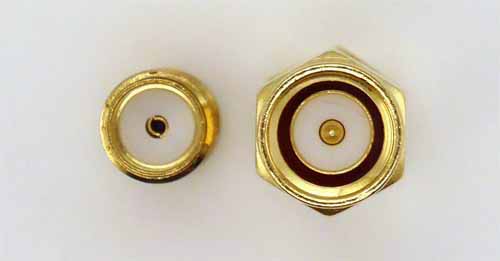

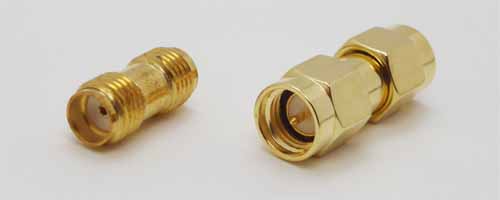

【　アダプタ１，２　外観１　】

【　アダプタ１，２　外観２　】

【　アダプタ１，２　外観３　】

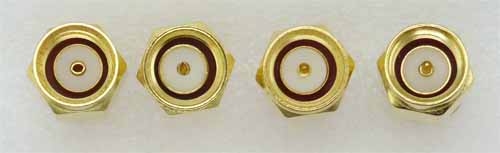

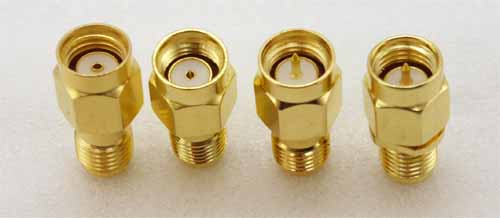

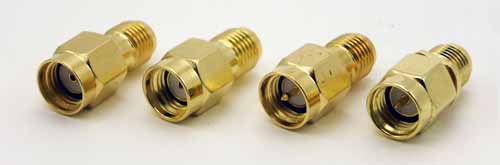

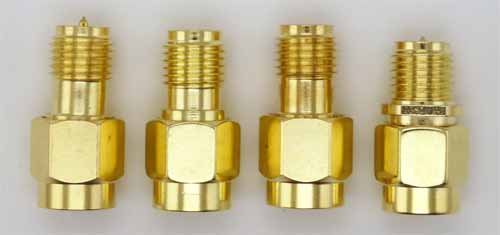

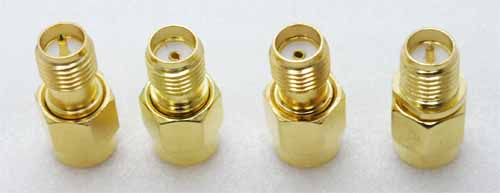

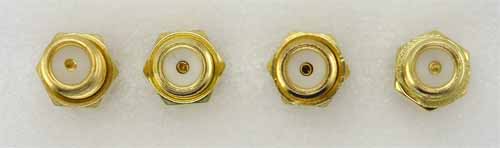

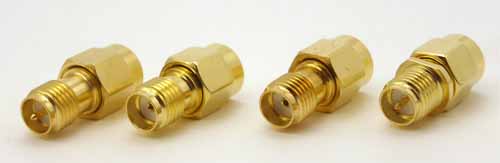

【　アダプタ３，４，５，６　外観１　】

【　アダプタ３，４，５，６　外観２　】

【　アダプタ３，４，５，６　外観３　】

【　アダプタ３，４，５，６　外観４　】

【　アダプタ３，４，５，６　外観５　】

【　アダプタ３，４，５，６　外観６　】

【　アダプタ３，４，５，６　外観７　】

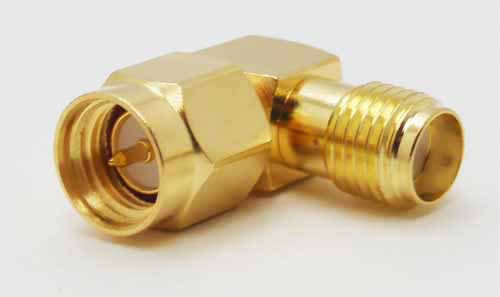

ＳＭＡ　Ｆｅｍａｌｅ　〜　ＳＭＡ　Ｍａｌｅのライトアングルタイプです。

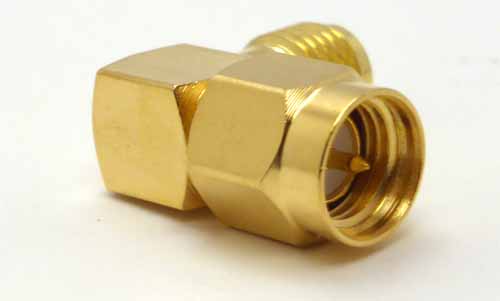

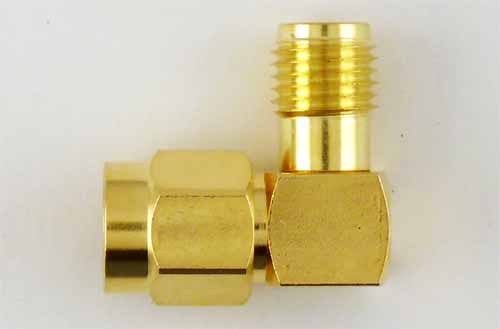

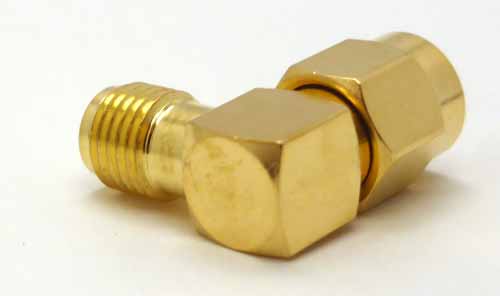

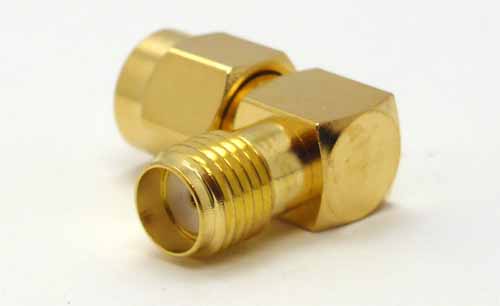

【　アダプタ７　外観１　】

【　アダプタ７　外観２　】

【　アダプタ７　外観３　】

【　アダプタ７　外観４　】

【　アダプタ７　外観５　】

動　作　例

　延長ケーブルの同軸ケーブルが思った以上に柔らかい印象がありました。　同軸ケーブル表面に型式記号が見当たりませんでしたので「ＬｉｔｅＶＮＡ６４」を用いてＳ ２１を測定してみました。
　「ＬｉｔｅＶＮＡ６４」のキャリブレーションは、ＰＯＲＴ１のＳＭＡ　ＭＡＬＥコネクタ部位でＳＨＯＲＴ・ＯＰＥＮ・ＬＯＡＤ、ＰＯＲＴ１〜ＰＯＲＴ２間に「ＬｉｔｅＶＮＡ６４」付属の青色同軸ケーブル（ＬｉｔｅＶＮＡ６４付属ケーブル）を接続しました。

　測定は、延長ケーブルのＳＭＡ　Ｆｅｍａｌｅ側に本商品のアダプタ２（ＳＭＡ　Ｍａｌｅ　〜　ＳＭＡ　Ｍａｌｅ）を取り付けて両端ＳＭＡ　Ｍａｌｅ状態として測定しました。　また、アダプタ２の影響を判別するためにＬｉｔｅＶＮＡ６４付属ケーブルにアダプタ２とアダプタ３（ＳＭＡ　Ｆｅｍａｌｅ　〜　ＳＭＡ　Ｆｅｍａｌｅ）を取り付けて測定をしました。　今回の測定一覧を下記に掲載します。

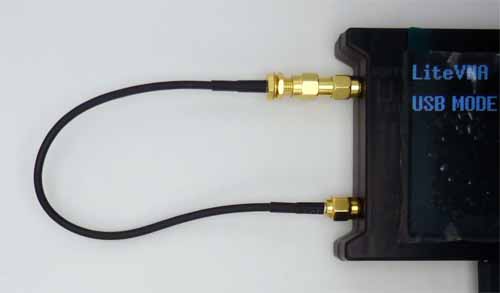

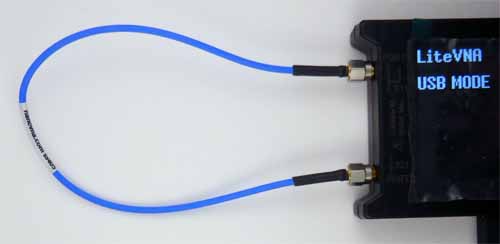

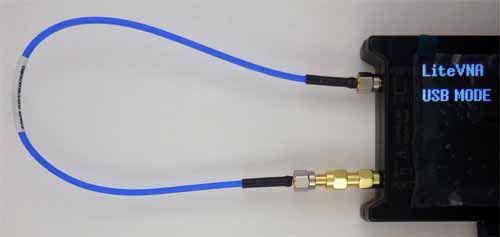

【　測定Ｎｏ．１／測定Ｎｏ．６　測定状態　】

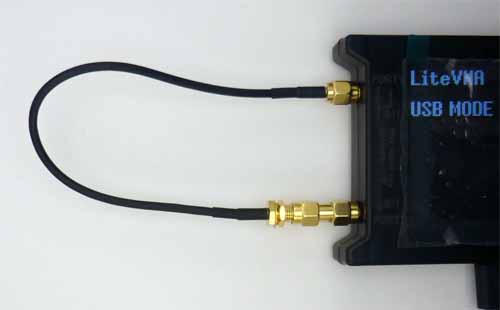

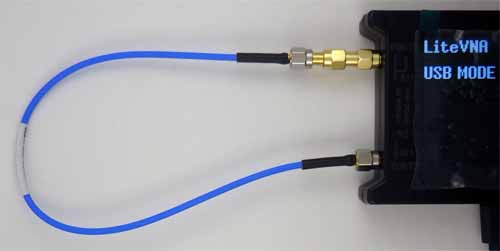

【　測定Ｎｏ．２　測定状態　】

【　測定Ｎｏ．３　測定状態　】

【　測定Ｎｏ．４　測定状態　】

【　測定Ｎｏ．５　測定状態　】

　測定結果を下記に掲載します。　「ＬｉｔｅＶＮＡ６４」で１ＧＨｚ以上の高周波数の測定をしたものです。　測定値の数値をそのまま受け入れることはできませんが、傾向を知ることはできると思っています。

【　測定結果　】

　ＬｉｔｅＶＮＡ６４付属ケーブルでキャリブレーションをしていますので、測定Ｎｏ．１・測定Ｎｏ．６はほぼ０ｄＢとなります。　ただし、測定ばらつきや経時的な変化が観測されています。

　延長ケーブルの測定結果（測定Ｎｏ．２・測定ｎｏ．３）によれば、ＬｉｔｅＶＮＡ６４付属ケーブルより周波数に比例して減衰が大きくなっているようにみえます。　とはいえ、１ｄＢ以下のレベルであり、特に問題は無いと思います。　また、延長ケーブルの測定結果が波打ってりるように観測されていますが、これは絶対的なものではなく、ＬｉｔｅＶＮＡ６４付属ケーブルとの相対的な差異と思われます。

　また、期待はしていませんでしたがアダプタによる損失も観測できているようです。
