５ＰＣＳ ＳＭＡ Ｍａｌｅ ｔｏ ＳＭＡ Ｍａｌｅ Ｐｌｕｇ Ｊａｃｋ ＲＦ Ｃｏｎｎｅｃｔｏｒ Ｅｘｔｅｎｓｉｏｎ Ｃａｂｌｅ １０ｃｍ |
末尾の注意事項をお読み下さい。
本ページは金銭授受を伴う行為を含むAuctionや商用Web Pageからの無断リンク・無断参照を禁じます。
無断リンク・無断参照が判明した時点で然るべき処置をとらさせて頂きます。
|
データ番号 |
1931 |
|||||||||
|
区 分 |
部品 |
|||||||||
|
分 類 |
高周波 |
|||||||||
|
品 名 |
５ＰＣＳ ＳＭＡ Ｍａｌｅ ｔｏ ＳＭＡ Ｍａｌｅ Ｐｌｕｇ Ｊａｃｋ ＲＦ Ｃｏｎｎｅｃｔｏｒ Ｅｘｔｅｎｓｉｏｎ Ｃａｂｌｅ １０ｃｍ |
|||||||||
|
発売元 |
|
|||||||||
|
価 格 |
572円(送料・税込) |
|||||||||
|
主要部品 |
− |
|||||||||
|
電 源 |
− |
|||||||||
|
概略仕様 |
出典元：商品Ｗｅｂページ。 |
|||||||||
|
付属基板 |
− |
|||||||||
|
付属ケース |
− |
|||||||||
|
外形寸法 |
− |
|||||||||
|
追加購入 部品 |
− |
|||||||||
|
コメント |
− |
|||||||||
|
改 造 |
− |
|||||||||
|
その他 （製作例） |

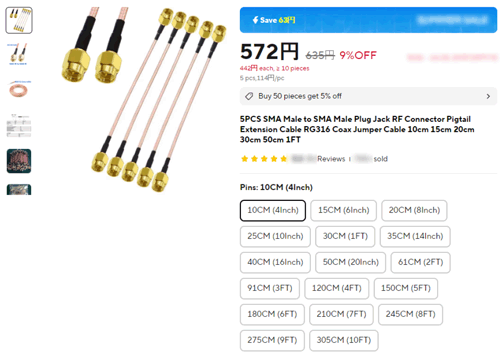

【 商品Ｗｅｂページ 】

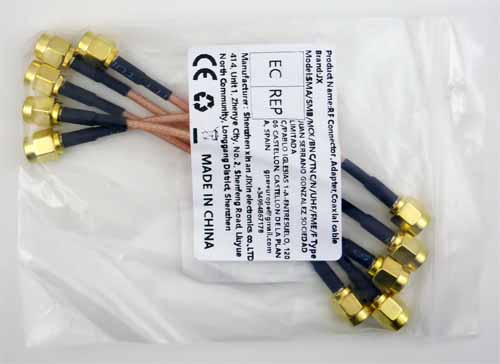

【 パッケージ外観１ 】

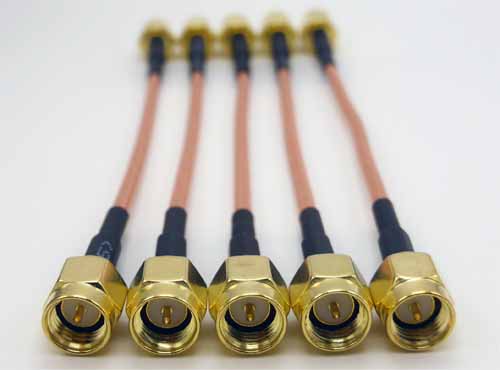

] 【 構成品外観 】
【 コネクタ部拡大 】

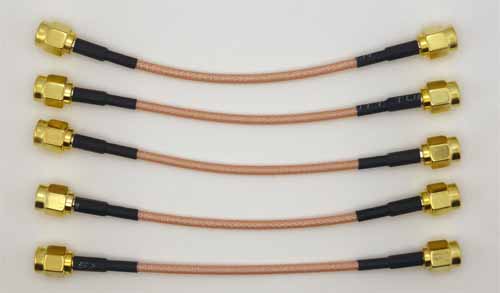

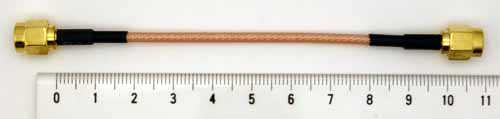

【 延長ケーブル外観１（全体） 】
動 作 例 同軸ケーブルの損失がどの程度なのか「ＬｉｔｅＶＮＡ６４」を用いてＳ ２１を測定してみました。 「ＬｉｔｅＶＮＡ６４」のキャリブレーションは、ＰＯＲＴ１のＳＭＡ ＭＡＬＥコネクタ部位でＳＨＯＲＴ・ＯＰＥＮ・ＬＯＡＤ、ＰＯＲＴ１〜ＰＯＲＴ２間に「ＬｉｔｅＶＮＡ６４」付属の青色同軸ケーブル（ＬｉｔｅＶＮＡ６４付属ケーブル）を接続しました。

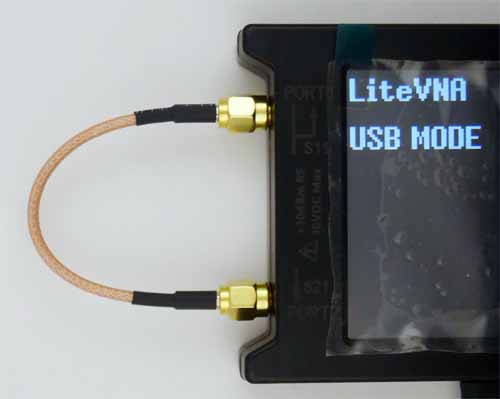

【 測定Ｎｏ．１ 測定状態 】
測定結果を下記に掲載します。 「ＬｉｔｅＶＮＡ６４」で１ＧＨｚ以上の高周波数の測定をしたものです。 測定値の数値をそのまま受け入れることはできませんが、傾向を 把握することはできると思っています。

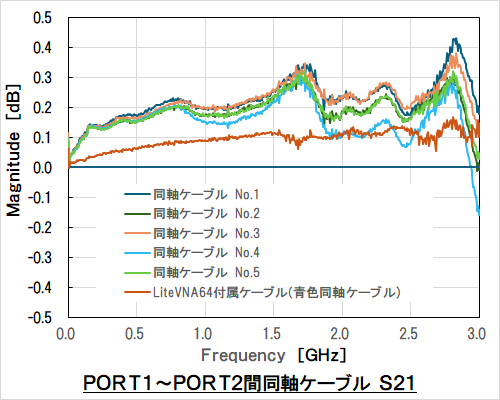

【 測定結果１（Ｓ２１） 】
上記測定結果はＬｉｔｅＶＮＡ６４付属の青色同軸ケーブル に対してＳ２１がどうなるかを測定した値となります。 青色同軸ケーブルの長さ（ＳＭＡコネクタ部除く）約２８２ｍｍに対して本商品の同軸ケーブル長さ（ＳＭＡコネクタ部除く）は約１００ｍｍです。 若干＋側の測定結果となると予想していたとおりの結果を得ることができました。 上記結果の別の読み取り方として、ＬｉｔｅＶＮＡ６４付属の青色同軸ケーブル に対して本商品の同軸ケーブルの通過電力が何％増減するかをグラフにしてみました。

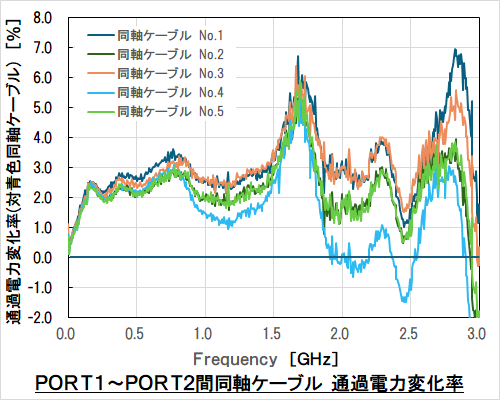

【 測定結果２（通過電力変化率） 】
このグラフからも「ＬｉｔｅＶＮＡ６４」の測定値（数値）は、１ＧＨｚ以下では目安として利用できそうなことが推測されます。
|
データ作成者 ＣＢＡ
