900PCS 36 Values 1206 SMD Resistor Kit

末尾の注意事項をお読み下さい。
本ページは金銭授受を伴う行為を含むAuctionや商用Web Pageからの無断リンク
・無断参照を禁じます。
無断リンク・無断参照が判明した時点で然るべき処置をとらさせて頂きます。

 キットの小部屋へ戻る   ホームページへ戻る

データ番号

1928

区 分

部品

分 類

部品

品 名

900PCS 36 Values 1206 SMD Resistor Kit

発売元

入手先



AliExPress

販 売



Shop1104678857 Store

製 造



SHENZHHEN JINFENG BAG  Co., Ltd.

価 格

479円(送料・税込)

主要部品

電 源

概略仕様



概要

1206サイズのチップ抵抗を36種類、25個/種類のセットです。

商品説明記述

(商品Webページ)

900個 36値 1206 SMD抵抗キット − DIYおよび実験用1/4W SMDチップ抵抗器 (36値x 25個、1〜10Mオーム)

種類

(商品Webページ)

36種類

1Ω、3.3Ω、5.1Ω、7.5Ω 9.1Ω

10Ω、33Ω、51Ω、75Ω 91Ω

100Ω、330Ω、510Ω、750Ω 910Ω

1kΩ、3.3kΩ、5.1kΩ、7.5kΩ 9.1kΩ

10kΩ、33kΩ、51kΩ、75kΩ 91kΩ

100kΩ、330kΩ、510kΩ、750kΩ 91k0Ω

1MΩ、3.3MΩ、5.1ΩM、7.5MΩ 9.1MΩ

10MΩ、

個数

(商品Webページ)

1種類当たり25個

合計900個

許容差

(商品Webページ)

±1%



付属基板

付属ケース

外形寸法

部品単体 : W 3.2mm D 1.6mm

追加購入

部品

コメント

  •  チップ抵抗サイズはEIAによるインチ表記です。 ミリ表記では 3216に相当します。


  •   テープの切断作業が雑なのかテープ切断場所が悪く抵抗を収納するポケット部分で切断されている物が高い割合でありました。 本来は25個あるべき抵抗が23〜24個と少なくなっているテープが多く見受けられました。


  •  同梱されている抵抗値は一般的な値ではありません。 一からチップ抵抗を集める目的には適正手いないセットです。

改 造

その他

(製作例)



 価格は常に変化しています。

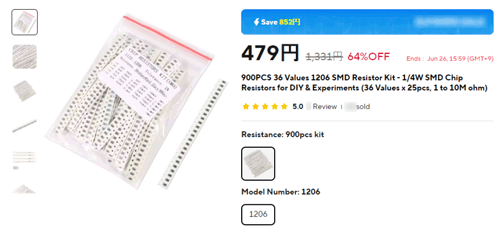

【 商品画面 (購入時価格表示) 】

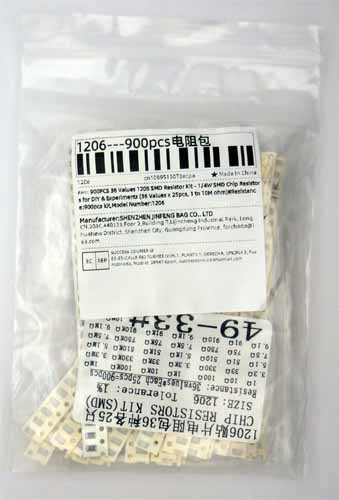

【 パッケージ外観 】



【 パッケージ外観(商品表示) 】

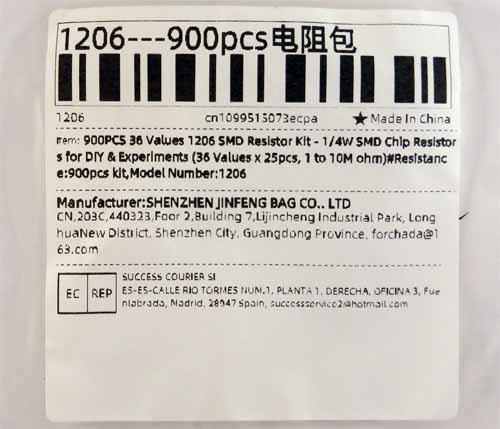

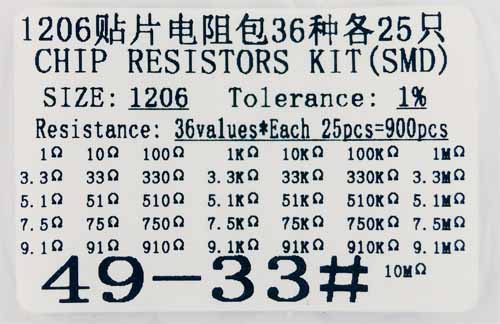

【 パッケージ外観(商品・製造者表示) 】

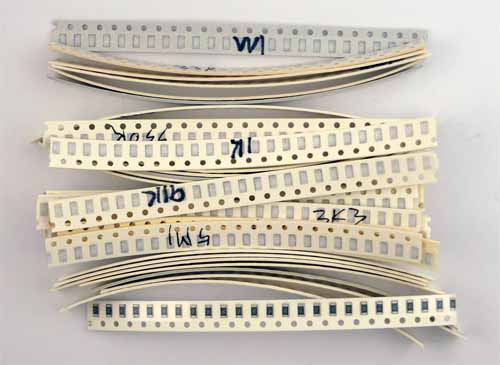

【 構成品 】




同 梱 品 確 認



 「通信機能付きディジタル式テスタのどれを選ぼうか?」に掲載のテスターM3870Dを用いてチップ抵抗の抵抗値を実測しました。 プローブをショートした時の抵抗値が0.7Ωありましたが、補正をせずに実際の表示値を記載しています。

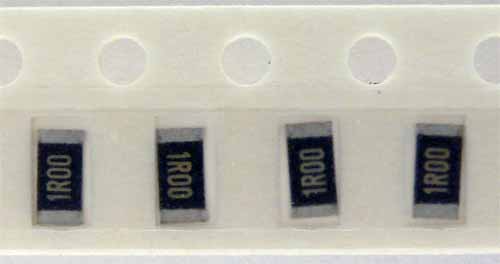

テープ表示

1R

抵抗表面文字

1R00

抵抗値(実測値)

1.7Ω(プローブショート時0.7Ω)

抵抗個数

25

テープ外観



抵抗外観(4個分)







テープ表示

3R3

抵抗表面文字

3R30

抵抗値(実測値)

4.0Ω(プローブショート時0.7Ω)

抵抗個数

24

テープ外観



抵抗外観(4個分)







テープ表示

5R1

抵抗表面文字

5R01

抵抗値(実測値)

5.8Ω(プローブショート時0.7Ω)

抵抗個数

23

テープ外観



抵抗外観(4個分)







テープ表示

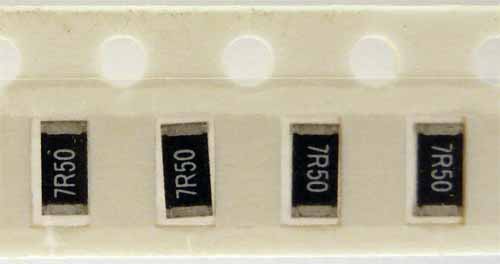

7R5

抵抗表面文字

7R50

抵抗値(実測値)

8.3Ω(プローブショート時0.7Ω)

抵抗個数

25

テープ外観



抵抗外観(4個分)

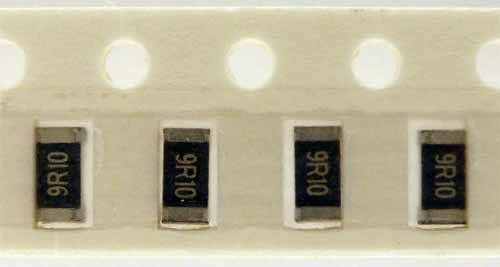

テープ表示

9R1

抵抗表面文字

9R10

抵抗値(実測値)

9.7Ω(プローブショート時0.7Ω)

抵抗個数

25

テープ外観



抵抗外観(4個分)

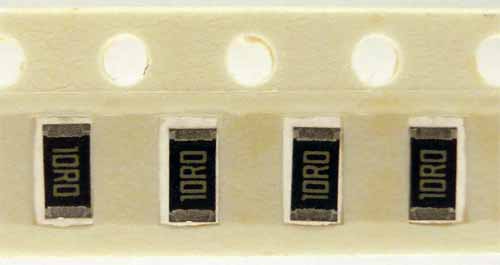

テープ表示

10R

抵抗表面文字

10R0

抵抗値(実測値)

10.7Ω(プローブショート時0.7Ω)

抵抗個数

25

テープ外観



抵抗外観(4個分)

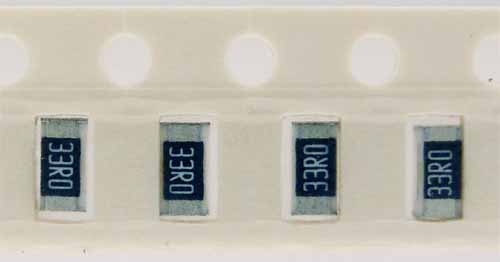

テープ表示

33R

抵抗表面文字

33R0

抵抗値(実測値)

33.6Ω(プローブショート時0.7Ω)

抵抗個数

25

テープ外観



抵抗外観(4個分)







テープ表示

51R

抵抗表面文字

51R0

抵抗値(実測値)

51.7Ω(プローブショート時0.7Ω)

抵抗個数

24

テープ外観



抵抗外観(4個分)

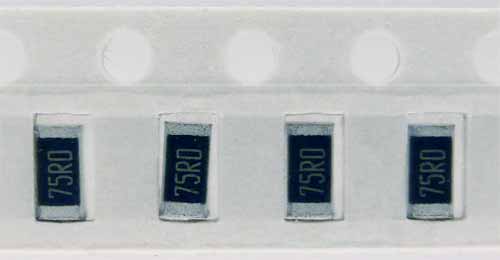

テープ表示

75R

抵抗表面文字

75R0

抵抗値(実測値)

75.5Ω(プローブショート時0.7Ω)

抵抗個数

25

テープ外観



抵抗外観(4個分)

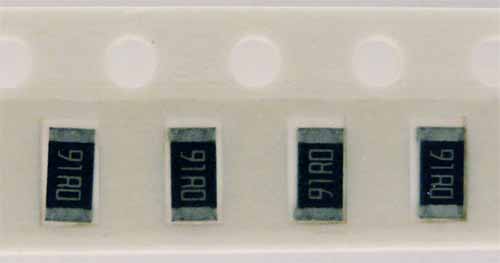

テープ表示

91R

抵抗表面文字

91R0

抵抗値(実測値)

91.5Ω(プローブショート時0.7Ω)

抵抗個数

24

テープ外観



抵抗外観(4個分)







テープ表示

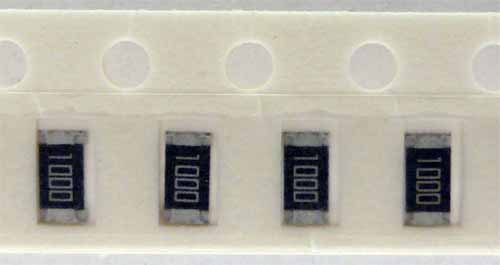

100R

抵抗表面文字

1000

抵抗値(実測値)

100.4Ω

抵抗個数

24

テープ外観



抵抗外観(4個分)







テープ表示

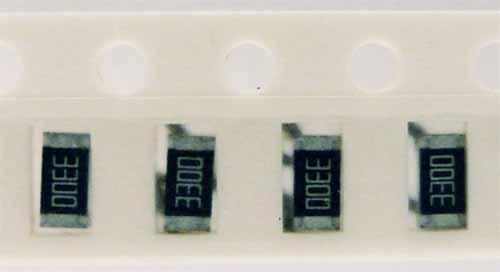

330R

抵抗表面文字

3300

抵抗値(実測値)

329.6Ω

抵抗個数

25

テープ外観



抵抗外観(4個分)

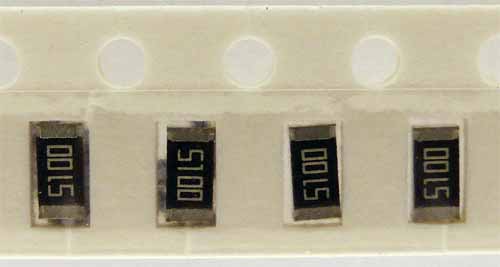

テープ表示

510R

抵抗表面文字

5100

抵抗値(実測値)

0.510kΩ

抵抗個数

25

テープ外観



抵抗外観(4個分)







テープ表示

750R

抵抗表面文字

7500

抵抗値(実測値)

0.751kΩ

抵抗個数

25

テープ外観



抵抗外観(4個分)







テープ表示

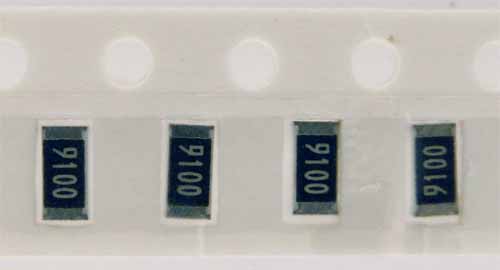

910R

抵抗表面文字

9100

抵抗値(実測値)

0.911kΩ

抵抗個数

25

テープ外観



抵抗外観(4個分)

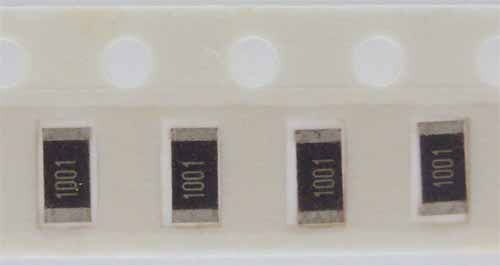

テープ表示

1K

抵抗表面文字

1001

抵抗値(実測値)

1.003kΩ

抵抗個数

25

テープ外観



抵抗外観(4個分)

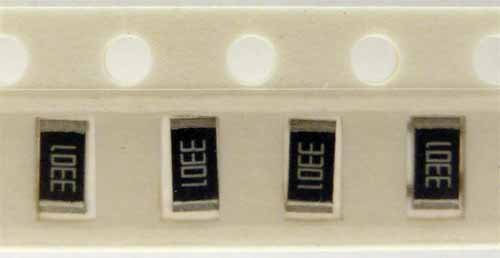

テープ表示

3K3

抵抗表面文字

3301

抵抗値(実測値)

3.295kΩ

抵抗個数

25

テープ外観



抵抗外観(4個分)







テープ表示

5K1

抵抗表面文字

5101

抵抗値(実測値)

5.10kΩ

抵抗個数

25

テープ外観



抵抗外観(4個分)







テープ表示

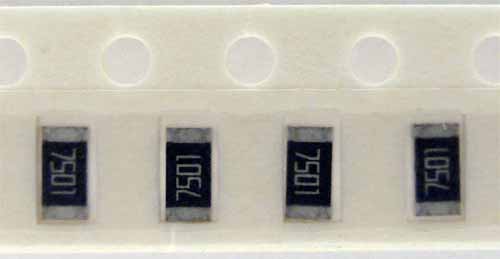

7K5

抵抗表面文字

7501

抵抗値(実測値)

7.51kΩ

抵抗個数

25

テープ外観



抵抗外観(4個分)

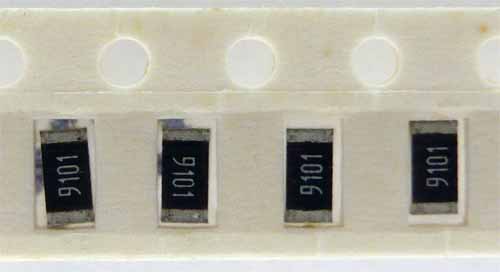

テープ表示

9K1

抵抗表面文字

9101

抵抗値(実測値)

9.10kΩ

抵抗個数

25

テープ外観



抵抗外観(4個分)

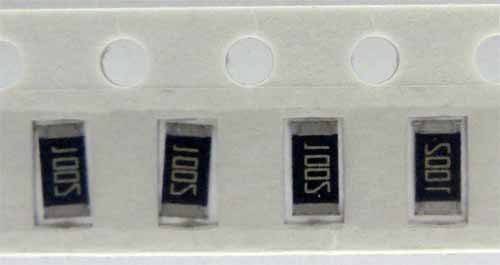

テープ表示

10K

抵抗表面文字

1002

抵抗値(実測値)

9.97kΩ

抵抗個数

25

テープ外観



抵抗外観(4個分)

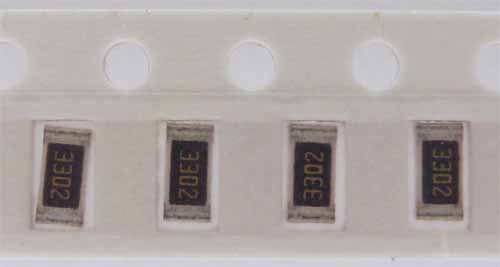

テープ表示

33K

抵抗表面文字

3302

抵抗値(実測値)

33.01kΩ

抵抗個数

25

テープ外観



抵抗外観(4個分)

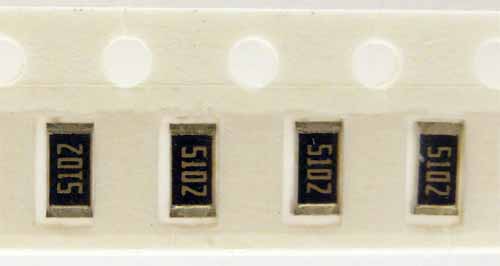

テープ表示

51K

抵抗表面文字

5102

抵抗値(実測値)

50.6kΩ

抵抗個数

25

テープ外観



抵抗外観(4個分)







テープ表示

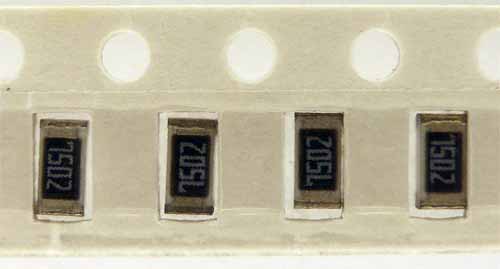

75K

抵抗表面文字

7502

抵抗値(実測値)

74.7kΩ

抵抗個数

24

テープ外観



抵抗外観(4個分)







テープ表示

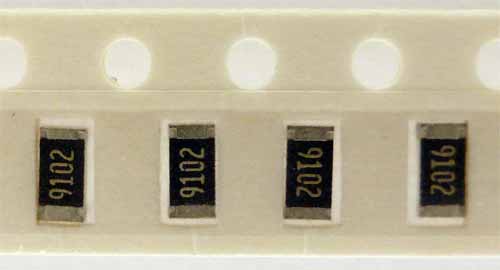

91K

抵抗表面文字

9102

抵抗値(実測値)

90.7kΩ

抵抗個数

25

テープ外観



抵抗外観(4個分)

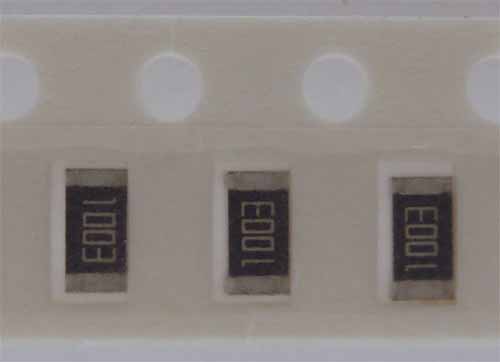

テープ表示

100K(100Rとも読めます。)

抵抗表面文字

1003

抵抗値(実測値)

99.7kΩ

抵抗個数

25

テープ外観



抵抗外観(4個分)

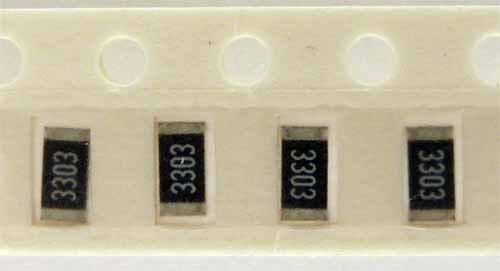

テープ表示

330R

抵抗表面文字

3303

抵抗値(実測値)

328.7kΩ

抵抗個数

25

テープ外観



抵抗外観(4個分)

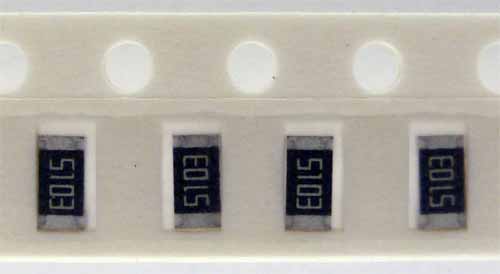

テープ表示

510K

抵抗表面文字

5103

抵抗値(実測値)

0.510MΩ

抵抗個数

25

テープ外観



抵抗外観(4個分)







テープ表示

750K

抵抗表面文字

7503

抵抗値(実測値)

0.748MΩ

抵抗個数

25

テープ外観



抵抗外観(4個分)

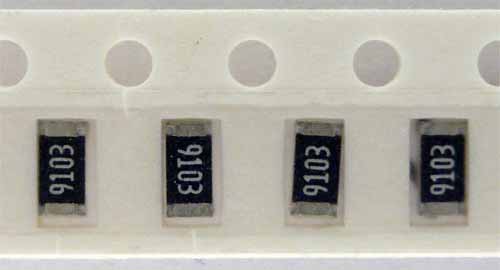

テープ表示

910K

抵抗表面文字

9103

抵抗値(実測値)

0.908MΩ

抵抗個数

24

テープ外観



抵抗外観(4個分)







テープ表示

1M

抵抗表面文字

1004

抵抗値(実測値)

0.997MΩ

抵抗個数

25

テープ外観



抵抗外観(4個分)

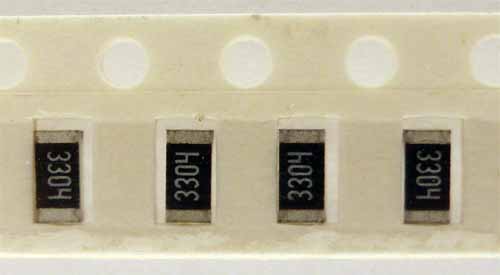

テープ表示

3M3

抵抗表面文字

3304

抵抗値(実測値)

3.294MΩ

抵抗個数

25

テープ外観



抵抗外観(4個分)

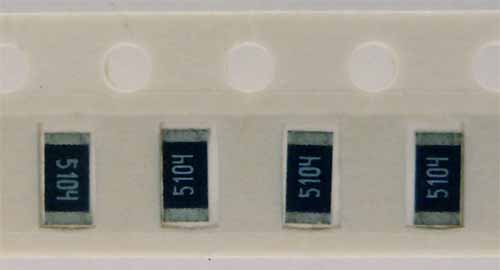

テープ表示

5M1

抵抗表面文字

5104

抵抗値(実測値)

5.06MΩ

抵抗個数

24

テープ外観



抵抗外観(4個分)

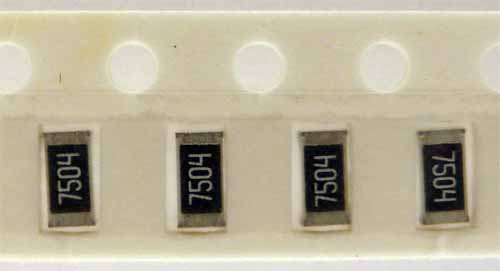

テープ表示

7M5

抵抗表面文字

7504

抵抗値(実測値)

7.57MΩ

抵抗個数

24

テープ外観



抵抗外観(4個分)

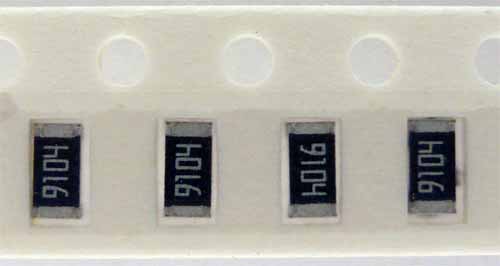

テープ表示

9M1

抵抗表面文字

9103

抵抗値(実測値)

9.09MΩ

抵抗個数

25

テープ外観



抵抗外観(4個分)







テープ表示

10M

抵抗表面文字

1005

抵抗値(実測値)

10.04MΩ

抵抗個数

25

テープ外観

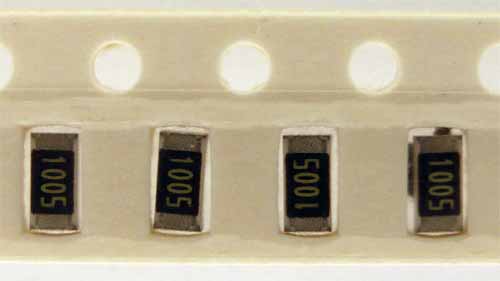

抵抗外観(4個分)





データ作成者 CBA
