データ番号

1925

区　分

部品

分　類

高周波

品　名

１０ＰＣＳ　２Ｗ　６ＧＨｚ　５０ｏｈｍ　ＳＭＡ　Ｍａｌｅ　ＲＦ　Ｃｏａｘｉａｌ　Ｔｅｒｍｉｎａｔｉｏｎ　Ｄｕｍｍｙ　Ｌｏａｄ

発売元

入手先		ＡｌｉＥｘＰｒｅｓｓ
販　売		Ｋｅｓｈｙ　Ｓｔｏｒｅ
製　造		Ｓｈｅｎｚｈｅｎ　ＫａｓｈｅｎｇＹｕａｎ　Ｔｅｃｈｎｏｌｏｇｙ　Ｃｏ．，　Ｌｔｄ．

価　格

573円(送料・税込)

主要部品

－

電　源

－

概略仕様

概要	ＳＭＡコネクタ用の５０Ωダミーロードです。
コネクタ	ＳＭＡコネクタ　プラグオスピン
インピーダンス	５０Ω
数量	１０個
ＶＳＷＲ	２．０未満　（リターンロス　約－９．５ｄB）

　　　　　出典元：商品Ｗｅｂページ。　（タイプミスと推測される場合は、訂正しています。）　

付属基板

－

付属ケース

－

外形寸法

－

追加購入

部品

－

改　造

－

その他

（製作例）

　１０ＰＣＳを入手しました。

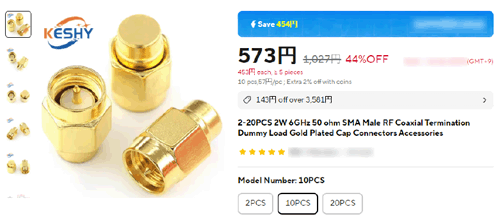

【　商品Ｗｅｂページ　】

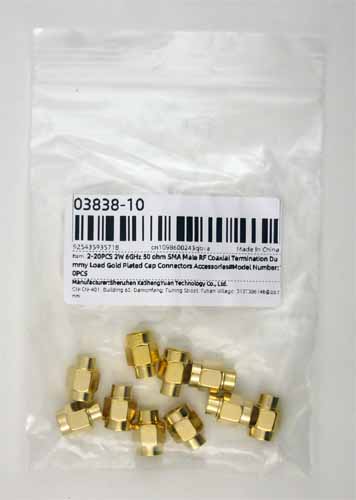

【　パッケージ外観　】

１０個まとめて梱包されているため表面にキズが入っています。

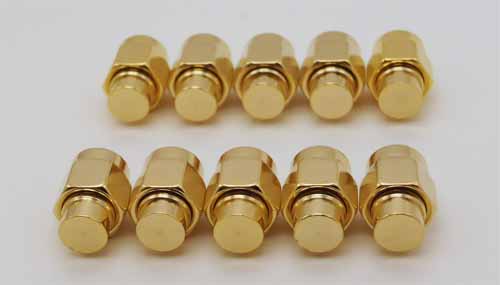

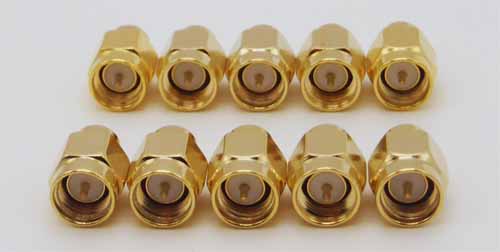

【　同梱包品全外観１　】

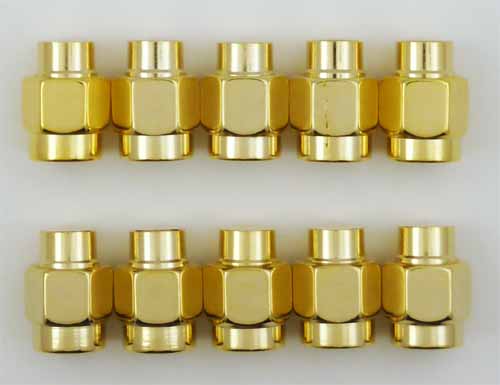

【　同梱包品全外観２　】

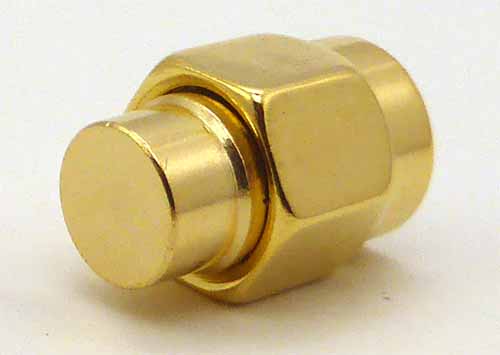

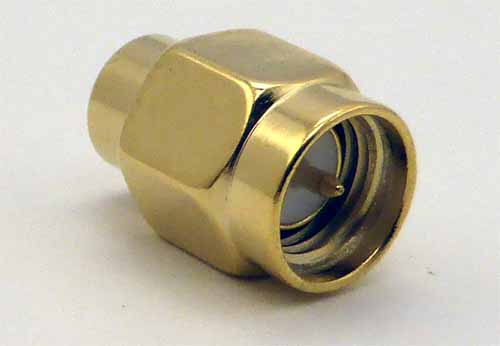

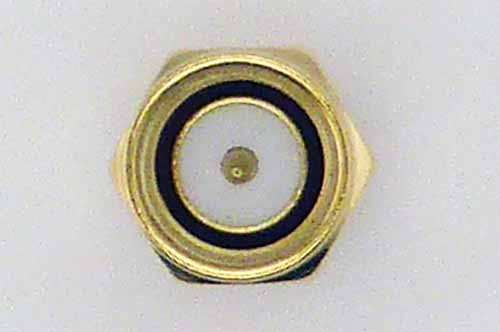

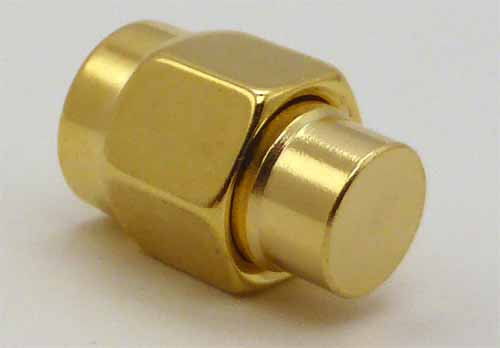

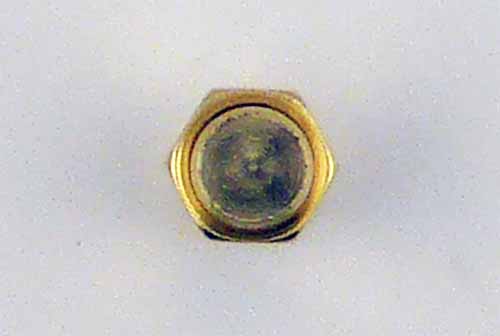

【　単品外観１　】

【　単品外観２　】

【　単品外観３　】

【　単品外観４　】

【　単品外観５　】

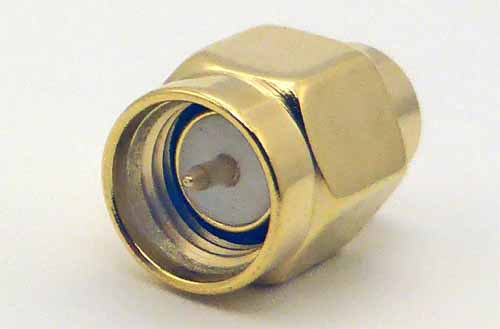

【　単品外観６　】

動　作　例

　「ＬｉｔｅＶＮＡ６４」を用いてＳ１１（リターンロス）を測定してＥＸＣＥＬでグラフ化しました。　測定値の変動が大きく測定値傾向を把握し辛いため、近似曲線を追加して測定値傾向を把握しやすくしてみました。　なお、近似曲線表示を改善（測定値両端の傾き改善）するために、表示範囲外の領域にダミー値を追加しています。

　PORT1にＳＭＡ変換プラグ（両端プラグオスピン）、ＳＭＡ変換ジャック（両端ジャックメスソケット）を接続して本商品を接続しました。
　本体のＳＭＡ－Ｒコネクタの劣化を少しでも防ぐことを目的としています。　今回は高頻度でコネクタの脱着を繰り返すのでこのアダプタを利用しました。

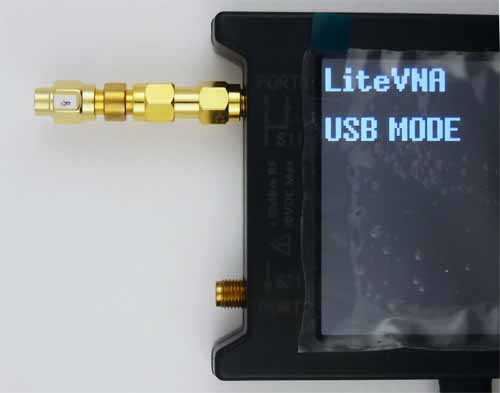

【　測定時外観　】

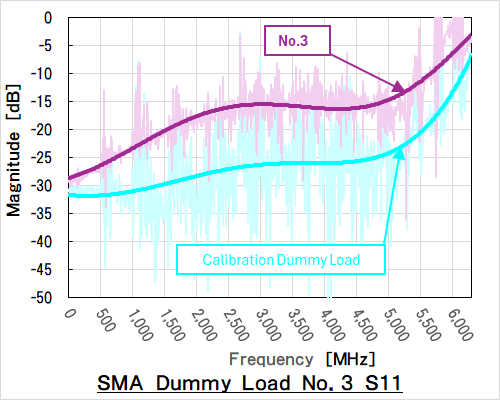

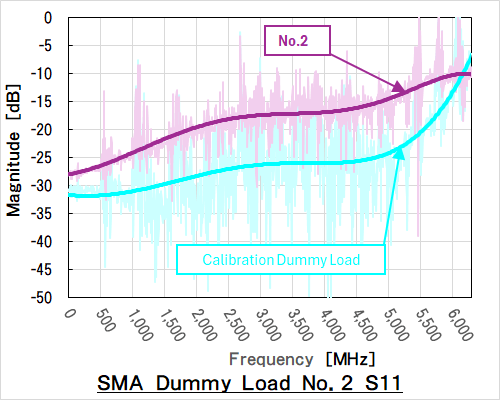

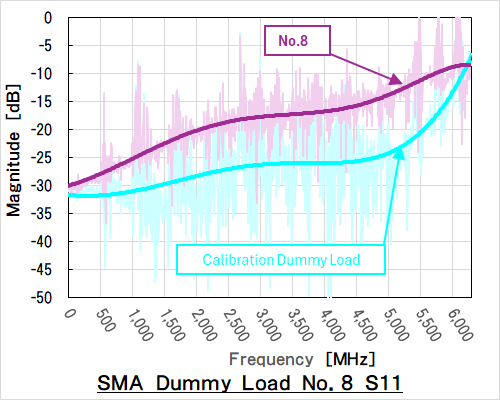

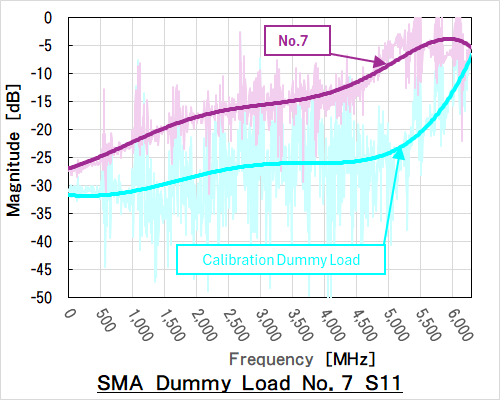

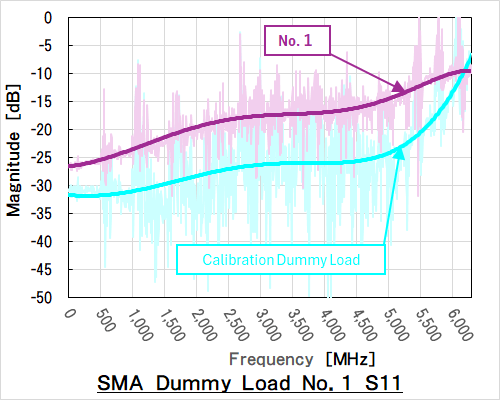

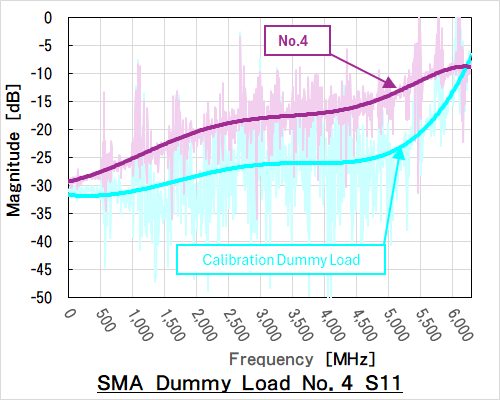

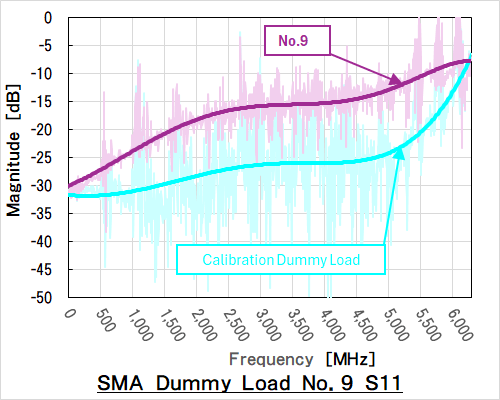

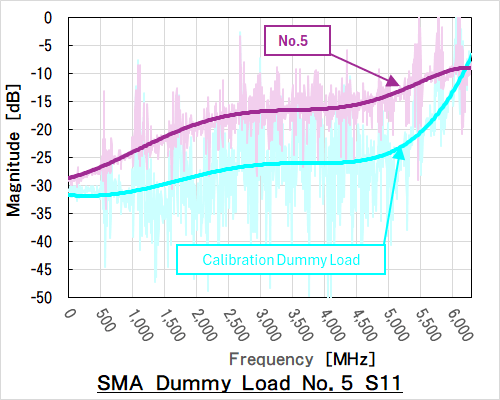

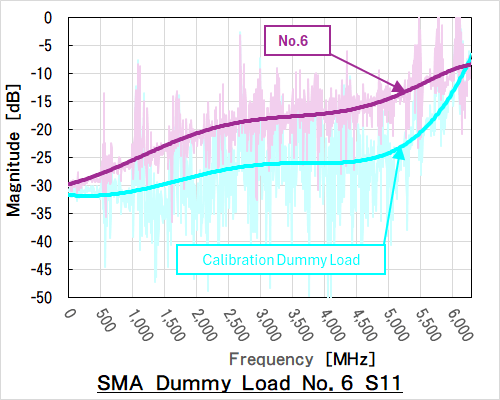

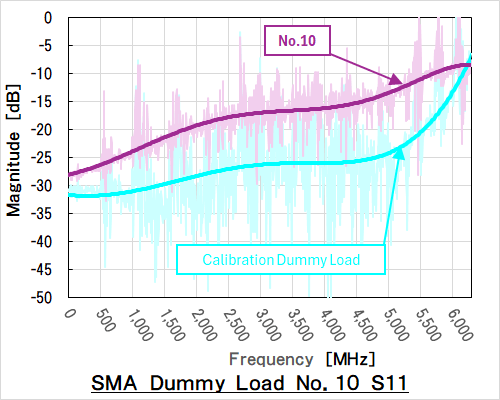

　下記に測定結果をグラフ化しています。　薄い紫色が測定値、濃い紫色が近似曲線、薄い水色がキャリブレーションで用いた５０Ωダミー負荷の測定値、濃い水色は近似曲線です。　キャリブレーションで用いた５０Ωダミー負荷の測定値の方がリターンロスＳ１１（Ｍａｇｎｉｔｕｄｅ）が小さくなっていますが、この５０Ωダミー負荷を用いてキャリブレーションをしていますので当然の結果です。　下記のグラフはリターンロスＳ１１（Ｍａｇｎｉｔｕｄｅ）の大小ではなく、個々の測定値ばらつき（近似曲線のばらつき）を見ることを目的としています。　「ＬｉｔｅＶＮＡ６４」の測定値の正しさ、再現性を考えれば１ＧＨｚを超える周波数の測定値は参考値として見る必要があります。
