データ番号

1907

区　分

部品

分　類

アクセサリ

品　名

０８０５　ＳＭＤ　ｉｎｄｕｃｔｏｒ　Ａｓｓｏｒｔｅｄ　ＫＩＴ (0805-1NH-22UH)

発売元

価　格

807円(クーポン・送料込)

主要部品

−

電　源

−

概略仕様

付属基板

−

付属ケース

−

外形寸法

基板単体　W 1.25mm　D 2.0mm　H 0.8mm　（インダクタ単体）

追加購入

部品

−

コメント

−

改　造

−

その他

（製作例）

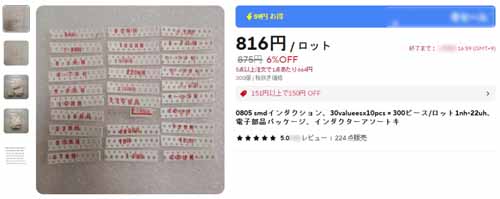

【　購入時の商品Ｗｅｂページ　】

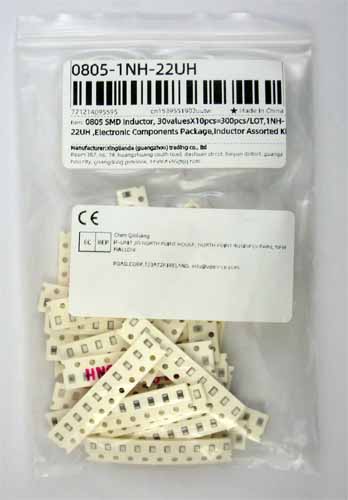

【　パッケージ外観　】

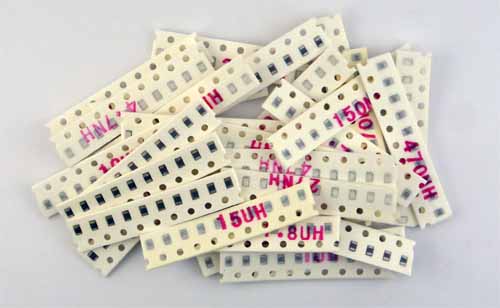

【　収納品外観　】

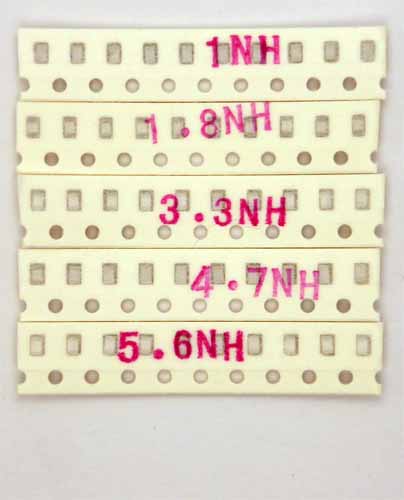

【　１ｎＨオーダのテープカット品（５種類）　】

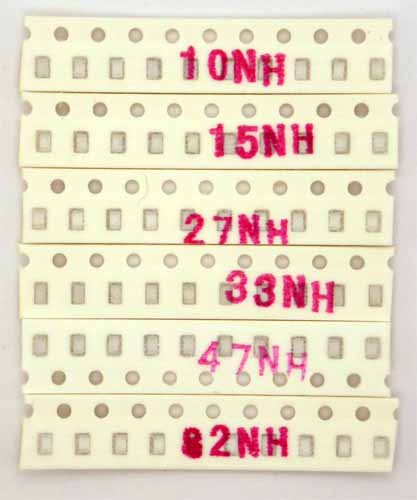

【　１０ｎＨオーダのテープカット品（６種類）　】

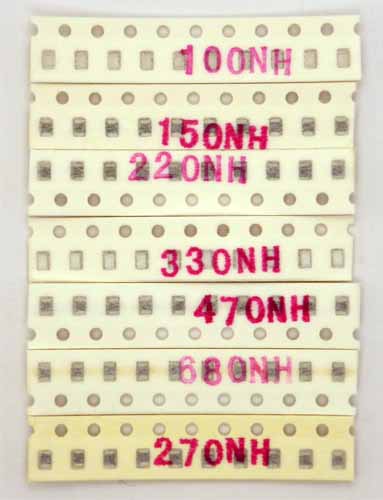

【　１００ｎＨオーダのテープカット品（７種類）　】

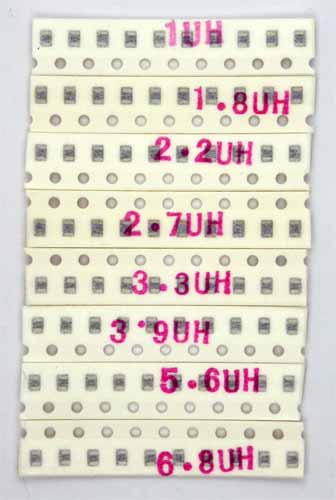

【　μＨオーダのテープカット品（８種類）　】

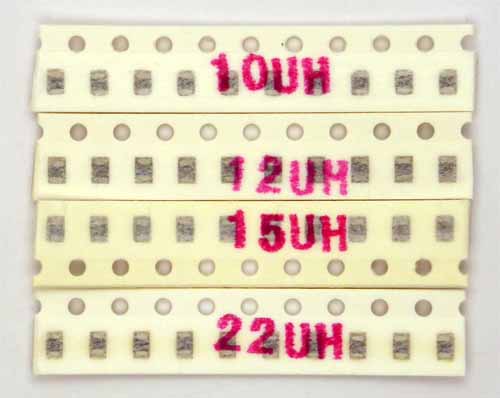

【　１０μＨオーダのテープカット品（４種類）　】

目盛りは１ｍｍ間隔です。

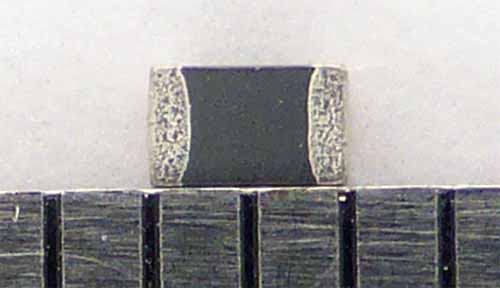

【　インダクタ寸法確認　】

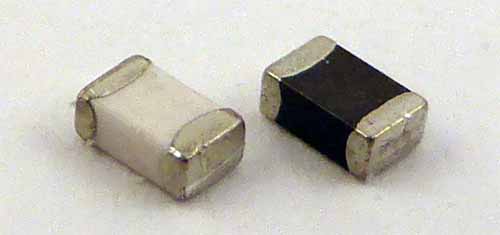

インダクタ色は白色と黒色の２種類が混在していました。

【　インダクタ外観　】

動　作　確　認　

　 「高精度ＬＣＲメータＤＥ−５０００」と「チッププローブ 　ＴＬ−２２」を用いて下記のインダクタのインダクタンスを実測してみました。

測定値表示は常に変化して不安定でした。

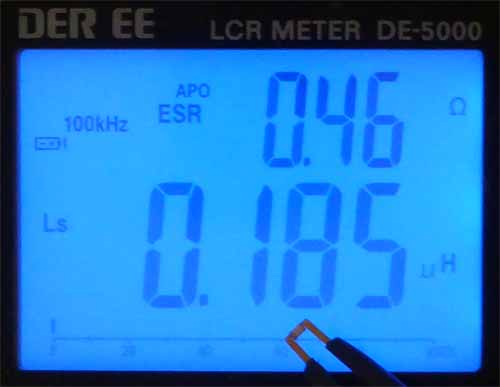

【　１００ｎＨ測定時状況　】

　インピーダンス測定方法としてＲＦワールドＮｏ．４６のＰ９８〜Ｐ１１０に富井里一（Ｔｏｍｍｙ　Ｒｅａｃｈ）氏著「ＶＮＡで低／高インピーダンスを測るテクニックとｚｉＶＮＡｕによる測定例」の記事があります。　これを参考にして実測してみました。

• 　測定には「ＬｉｔｅＶＮＡ６４」を利用しました。
  　

• 　測定は比較的低い周波数レンジ５０ｋ〜５０ＭＨｚ、全周波数レンジ５０ｋ〜４０００ＭＨｚの２通りで測定しました。
  　

• 　キャリブレーションは「ＬｉｔｅＶＮＡ６４」付属のキャリブレーションキットを利用 しました。
  　

• 　ＶＮＡ用アプリケーションはＮａｎｏＶＮＡ−Ａｐｐ　ｖ１．１．２０９を利用しました。
  　

• 　キャリブレーション時のＡｖｅｒａｇｉｎｇ回数は８回としました。
  　

• 　測定点数は１０２４点／測定としました。
  　

• 　測定時の設定はデフォルトとしていました。　ただし、改めて確認するとＰｏｉｎｔ　ＲＢＷ＝８０Ｈｚとなっていました。
  　

• 　参考図書では測定方法として図１に（ａ）反射法、（ｂ）シャント・スルー法、（ｃ）シリーズ・スルー法の３とおりが記載されています。　今回はこの３とおり全てで測定してその結果を比較しました。　なお、表記として反射法を「反射」、シャント・スルー法を「シャント」、シリーズ・スルー法を「シリーズ」としています。

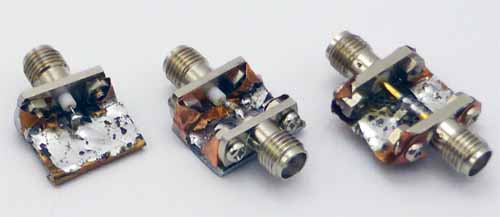

　チップ部品を測定する際に重要なのがＤＵＴ（被測定回路網）です。　今回、チップ部品専用のＤＵＴを（手抜き）製作しました。　下記画像がＤＵＴです。　製作に用いたＳＭＡ−Ｒコネクタは、かつて秋葉原 や大阪日本橋を歩き回ったときに見つけて衝動買いしたものです。　メーカー、型式は不明です。

【　自作ＤＵＴ　】

　インダクタ１ｎＨ、１０ｎＨ、１００ｎＨ、１μＨの４種類を測定しました。　測定結果を下記に掲載します。　測定結果をスミスチャートで表示することが一般的だと思いますが、高周波回路に接する機会の多くない方でもインピーダンス変化を実感できるようにインダクタンス、キャパシタンスで表示することにしました。　また、計算でレジスタンスも算出していますが、注記（いや釈明、いやいや言い訳）が多くなるので掲載するのをやめました。　なお、測定結果の数値はチップ部品を含めたＤＵＴ としての特性を測定・算出した数値となっています。　チッブ部品単体の測定値ではありません。、

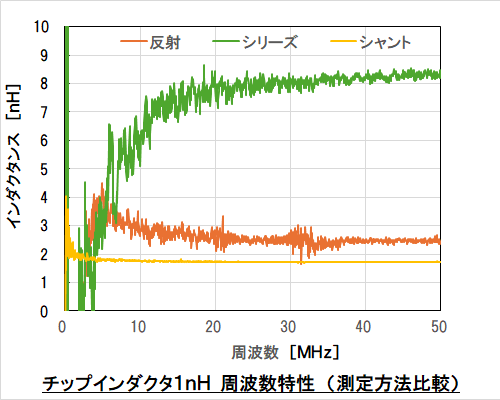

【　１ｎＨ品測定結果（低い周波数域）　】

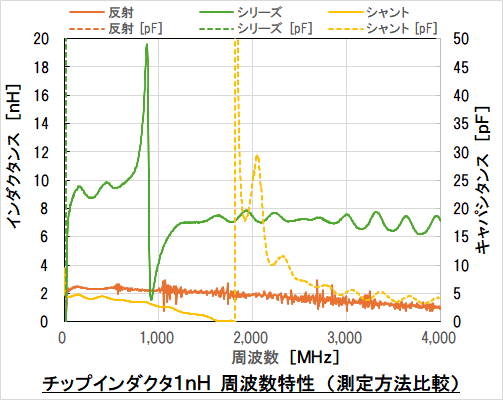

【　１ｎＨ品測定結果（全周波数域）　】

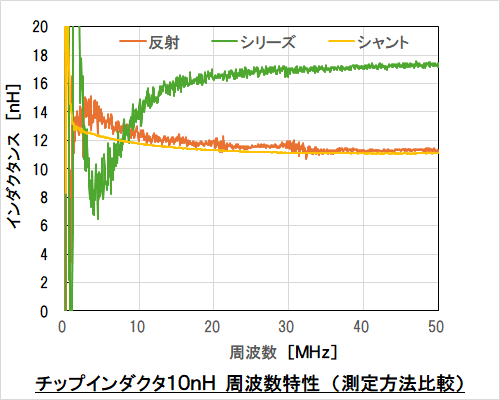

【　１０ｎＨ品測定結果（低い周波数域）　】

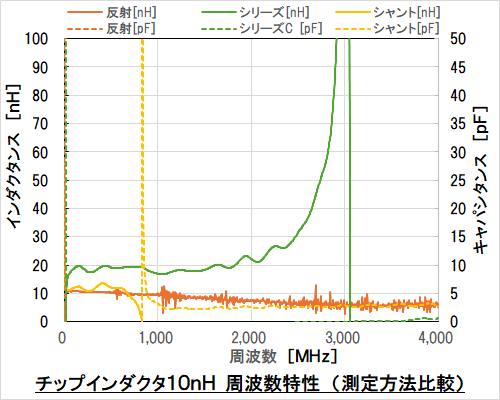

【　１０ｎＨ品測定結果（全周波数域）　】

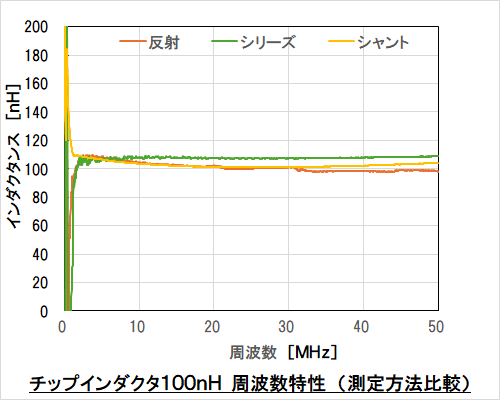

【　１００ｎＨ品測定結果（低い周波数域）　】

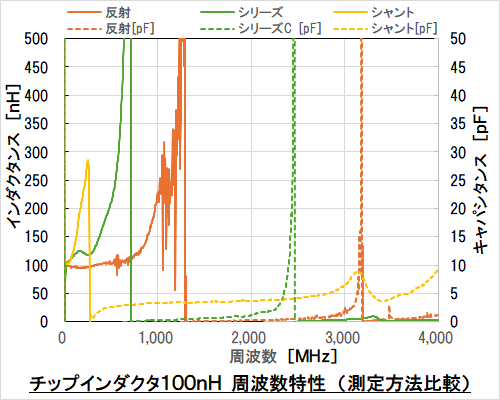

【　１００ｎＨ品測定結果（全周波数域）　】

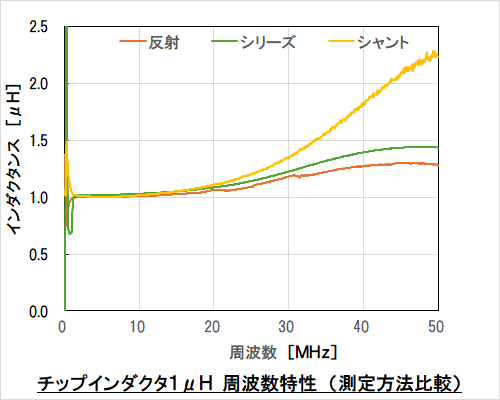

【　１μＨ品測定結果（低い周波数域）　】

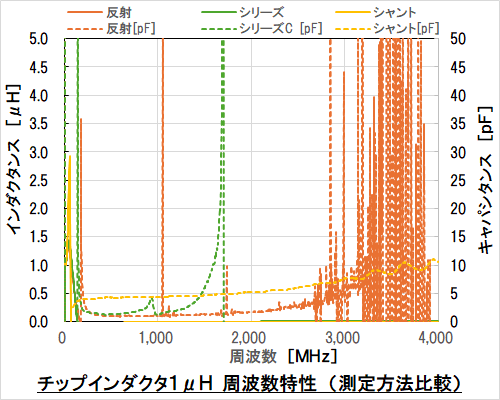

【　１μＨ品測定結果（全周波数域）　】

　ＶＮＡを用いることで、１ｎＨ品でも再現性のあるそれなりの測定結果を得ることができました。　また、周波数によってインピーダンスが大きく変化し、また、誘導性／容量性と性質が変化する様子が みてとれました。
