データ番号 |
1886 |
|||||||||||||||||||||||||||||||||||||
|
区 分 |
部品 |
|||||||||||||||||||||||||||||||||||||
|
分 類 |
センサー |
|||||||||||||||||||||||||||||||||||||
|
品 名 |
ＥＮＳ１６０＋ＡＨＴ２１ ＣＡＲＢＯＮ Ｄｉｏｘｉｄｅ ＣＯ２ ｅＣＯ２ ＴＶＯＣ Ａｉｒ Ｑｕａｌｉｔｙ Ａｎｄ Ｔｅｍｐｅｒａｔｕｒｅ Ａｎｄ Ｈｕｍｉｄｉｔｙ Ｓｅｎｓｏｒ |
|||||||||||||||||||||||||||||||||||||
|
発売元 |
|
|||||||||||||||||||||||||||||||||||||
|
価 格 |
489円(ストア割引込み) |
|||||||||||||||||||||||||||||||||||||
|
主要部品 |
ENS160 AHT21 |
|||||||||||||||||||||||||||||||||||||
|
電 源 |
５Ｖｄｃ（推測） |
|||||||||||||||||||||||||||||||||||||
|
概略仕様 |
|
|||||||||||||||||||||||||||||||||||||
|
付属基板 |
基板１枚（型式不明） |
|||||||||||||||||||||||||||||||||||||
|
付属ケース |
− |
|||||||||||||||||||||||||||||||||||||
|
外形寸法 |
基板単体 W 24.3mm D 19.3mm H 2.9mm （ピンヘッダ含まず） |
|||||||||||||||||||||||||||||||||||||
|
追加購入 |
− |
|||||||||||||||||||||||||||||||||||||
|
コメント |
− |
|||||||||||||||||||||||||||||||||||||
|
改 造 |
− |
|||||||||||||||||||||||||||||||||||||
|
その他 （製作例） |
【 購入時商品Ｗｅｂページ 】
【 パッケージ外観 】
【 構成品 】

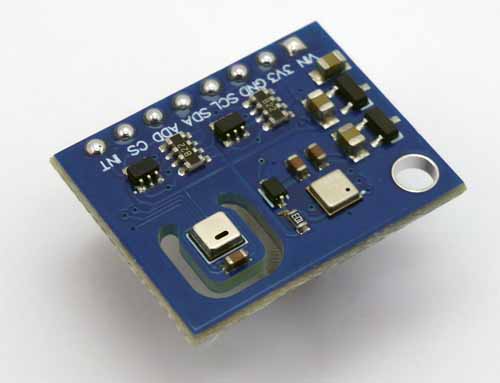

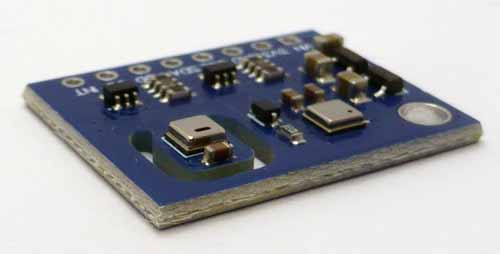

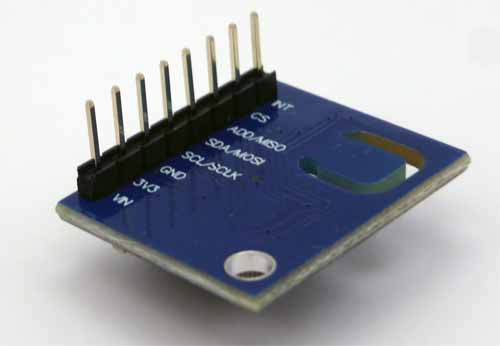

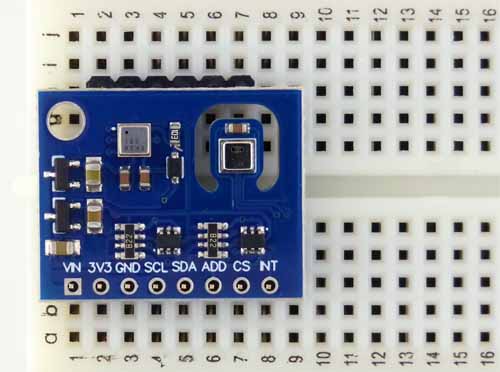

【 基板外観１ 】

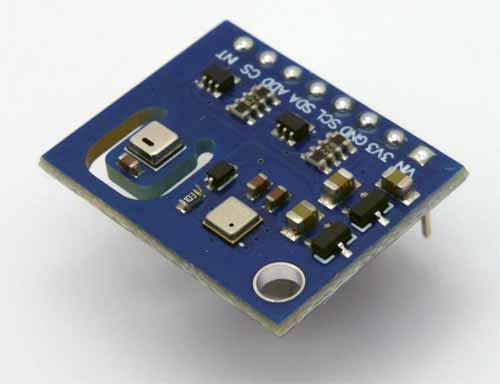

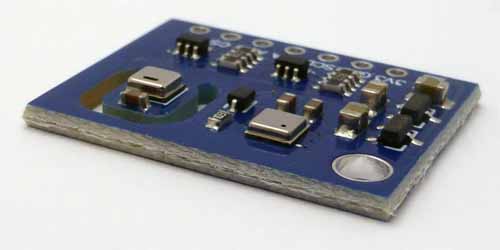

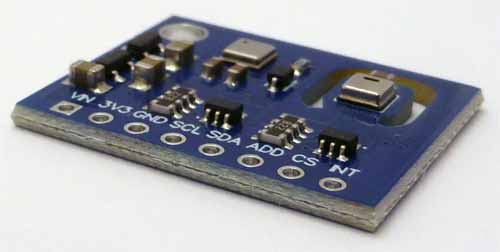

【 基板外観２ 】

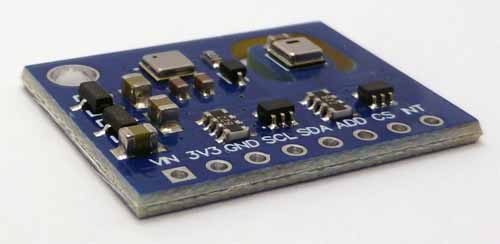

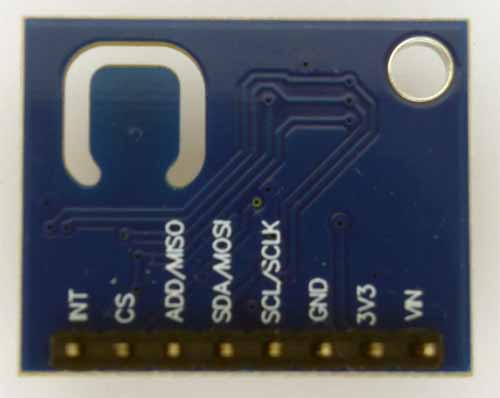

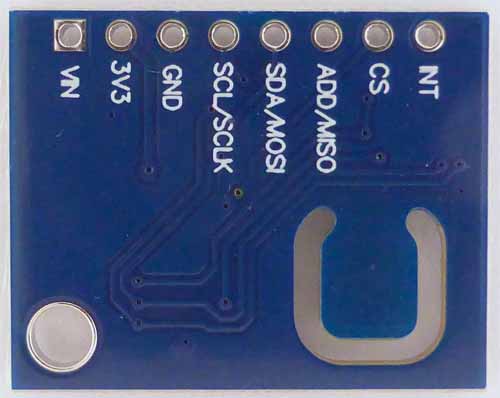

【 基板外観３ 】
【 基板外観４ 】
【 基板外観５ 】
【 基板外観６ 】
【 基板外観７ 】

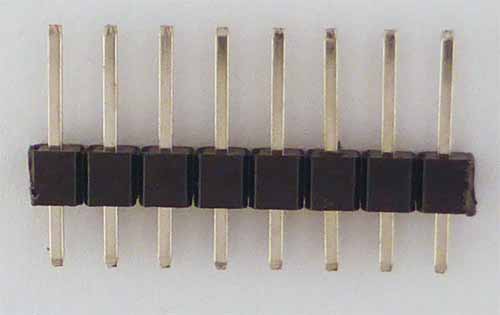

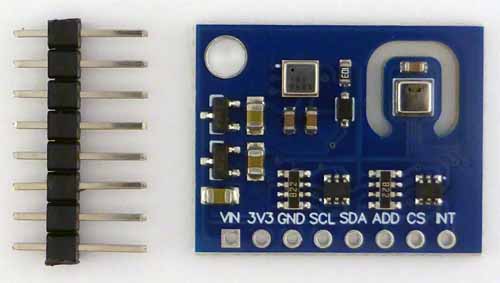

【 付属ピンヘッダ 】
製 作 例 付属ピンヘッダを利用せず細ピンヘッダ （秋月電子通商 細ピンヘッダー １×４０ （黒） 販売コード １０６６３１ 型番 ＰＨＡ−１ｘ４０ＳＧ）を取付けました。 細ピンヘッダーの基板へのハンダ付けにはブレッドボードを利用しました。

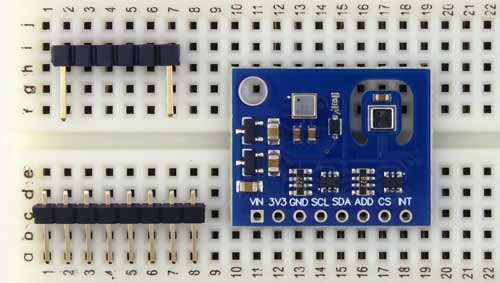

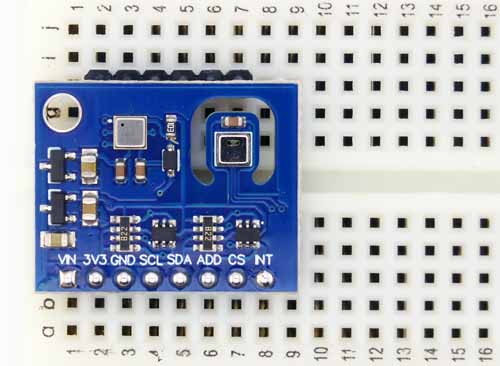

【 ブレッドボードを利用した製作例 Ｓｔｅｐ１ 】
【 ブレッドボードを利用した製作例 Ｓｔｅｐ２ 】
【 ブレッドボードを利用した製作例 Ｓｔｅｐ３ 】
【 ブレッドボードを利用した製作例 Ｓｔｅｐ４ 】

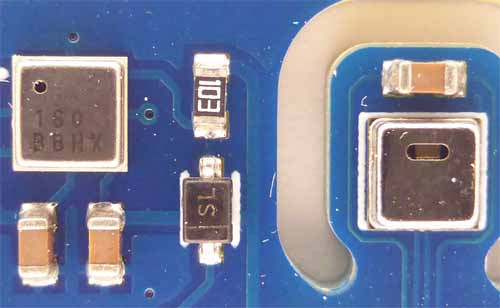

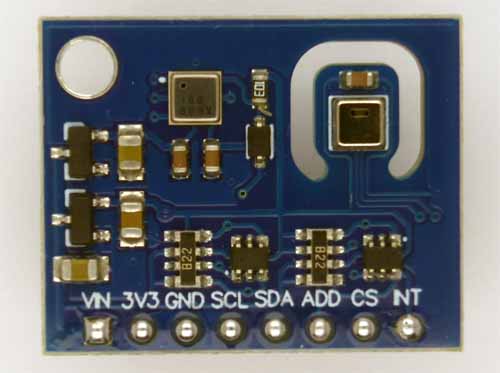

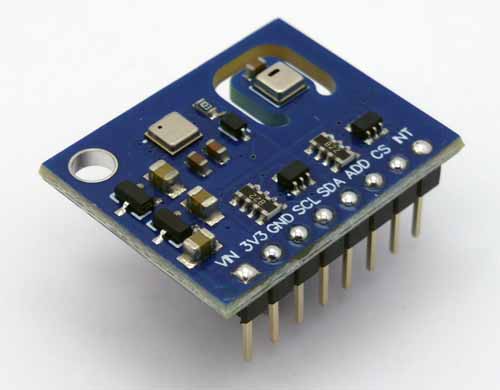

【 基板完成外観１ 】

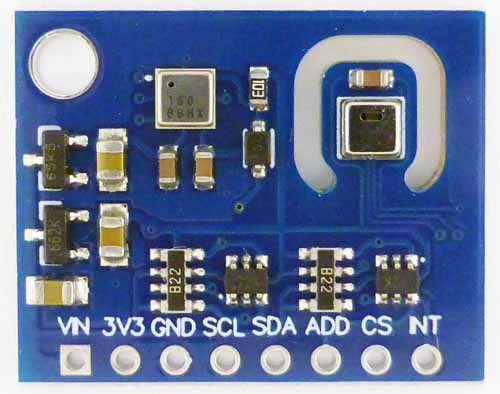

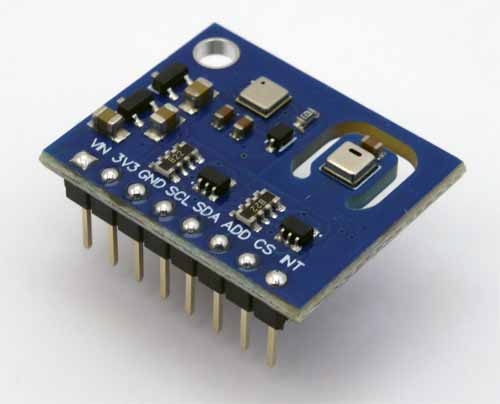

【 基板完成外観２ 】
【 基板完成外観３ 】
【 基板完成外観４ 】
【 基板完成外観５ 】
【 基板完成外観６ 】
【 基板完成外観７ 】
動 作 例 本基板のインターフェース（電源仕様・信号仕様）に関する情報を見つけることができなかったかめ、本基板を見ながら回路を推測してみました。 デバイス用の電源電圧３．３Ｖと１．８Ｖを得る３端子レギュレータと、信号用レベルコンバータから構成されているようです。

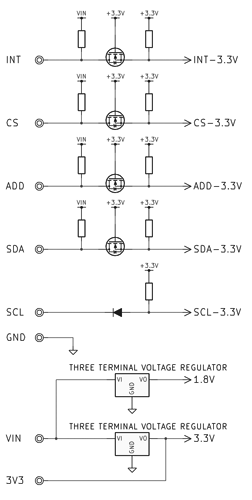

【 インターフェース部回路図（推定） 】
上記回路図をもとに、本基板を「びんぼうでいいの (U3R)」に接続しました。

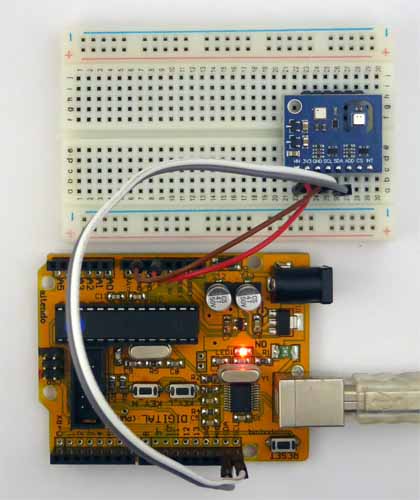

【 動作確認時外観 】

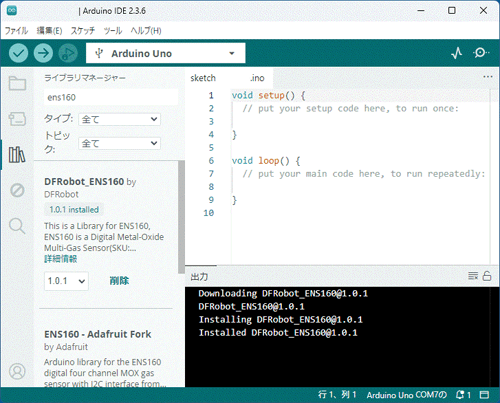

【 ＥＮＳ１６０用ライブラリインストール 】

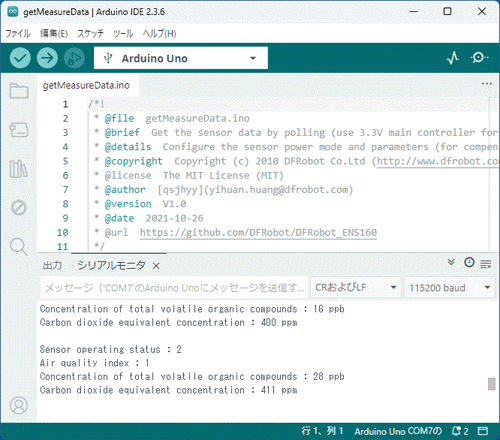

【 ＥＮＳ１６０用スケッチ実行例 】

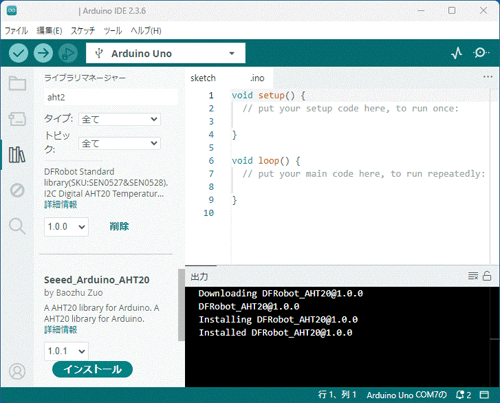

【 ＡＨＴ２１用ライブラリインストール 】

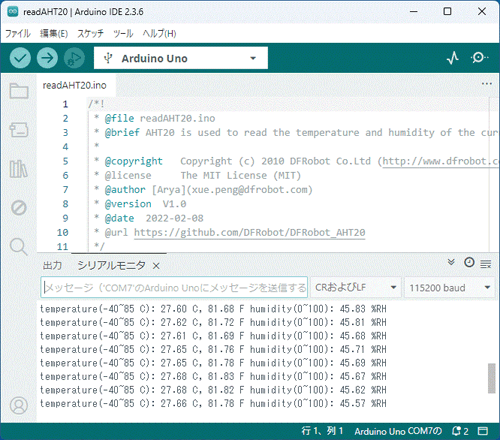

【 ＡＨＴ２１用スケッチ実行例 】
|
