RF Demo Kit



末尾の注意事項をお読み下さい。
本ページは金銭授受を伴う行為を含むAuctionや商用Web Pageからの無断リンク
・無断参照を禁じます。
無断リンク・無断参照が判明した時点で然るべき処置をとらさせて頂きます。

 部品・ユニットの小部屋へ戻る   ホームページへ戻る

データ番号

1876

区 分

部品

分 類

高周波

品 名

RF Demo Kit

発売元

入手先



Amazon.co.jp

販 売



JROOCIOR

製 造



杭州矢志信息科技有限公司 / HangZhou SYSJOINT Information Technology Co.,LTD

価 格

1,699円(10%税込み)

主要部品

電 源

概略仕様



概要

高周波測定用のダミー負荷18種類です。

負荷回路



Circuit No.

Circuit Type

RLC series parallel circuit

RLC series parallel circuit

33ohm resistor

75ohm resistor

6.5MHz ceramic trap

10.7MHz ceramic filter

RC series circuit

LC series circuit

Capacitance

10

Inductance

11

400MHz low pass filter

12

500MHz high pass filter

13

Short

14

Open

15

50ohm load

16

Through

17

10dB attenuation

18

3dB attenuation





付属基板

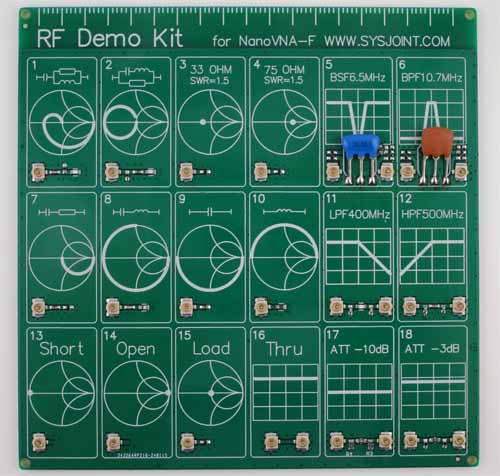

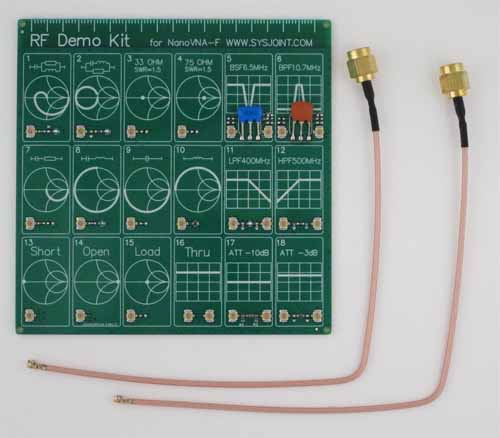

RF Demo Kit

付属ケース

外形寸法

基板単体 : D 100.1mm W 99.9mm H 5.1mm

追加購入

部品

コメント

改 造

その他

(製作例)



【 購入当時商品Webページ 】



【 パッケージ外観 】



【 構成部品 】



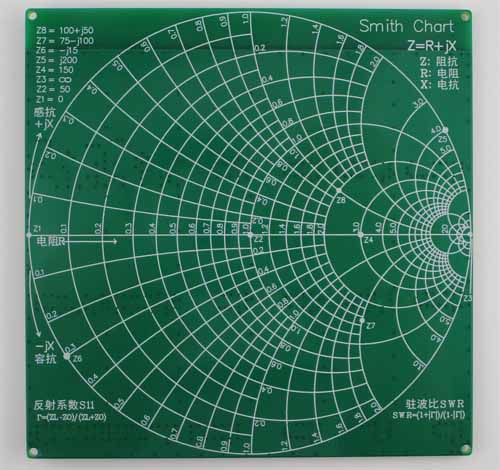

【 基板外観1 】



【 基板外観2 】

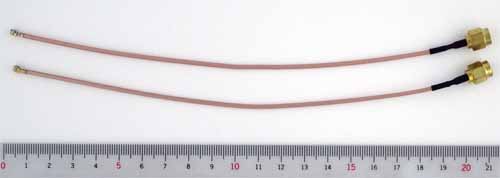

【 付属ケーブル 】




動 作 確 認

 「LiteVNA64」を使って各回路を測定しました。  使用ソフトは[NanoVNASaver:0.7.3」を利用し、Segments=10(周波数スパンを10分割して連続スキャン。 今回は最大でも約1MHzステップで測定。)としました。 なお、肝心のキャリブレーションは とても不本意ではありますが本基板のCircuit13(Sort)、Circuit14(Open)、Circuit15(Load)、Circuit16(Through)を利用しました。

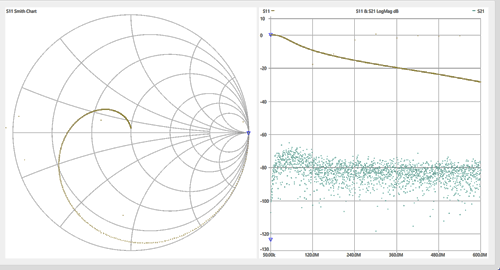

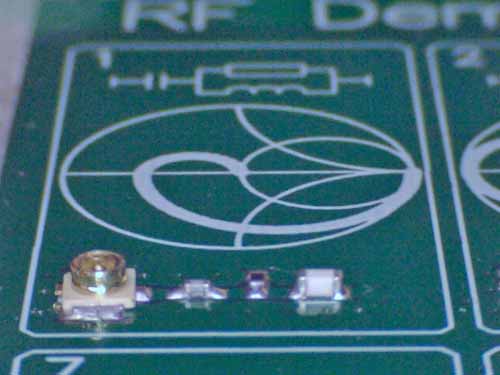

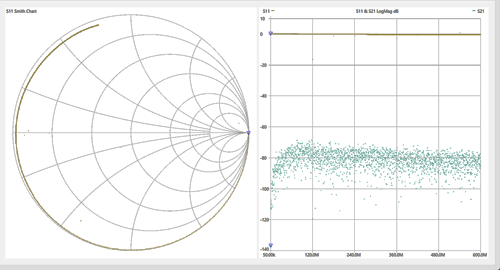

Circuit1 RLC series parallel circuit

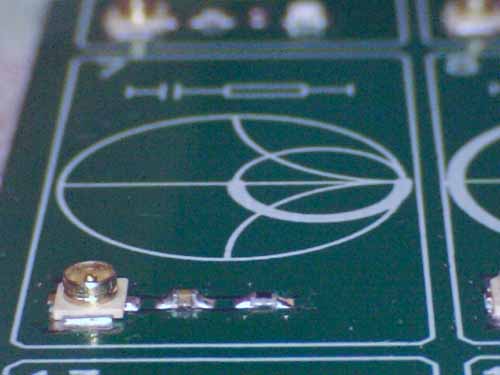

【 外観1 】



【 外観2 】



(クリックすると拡大画像をダウンロードできます。)

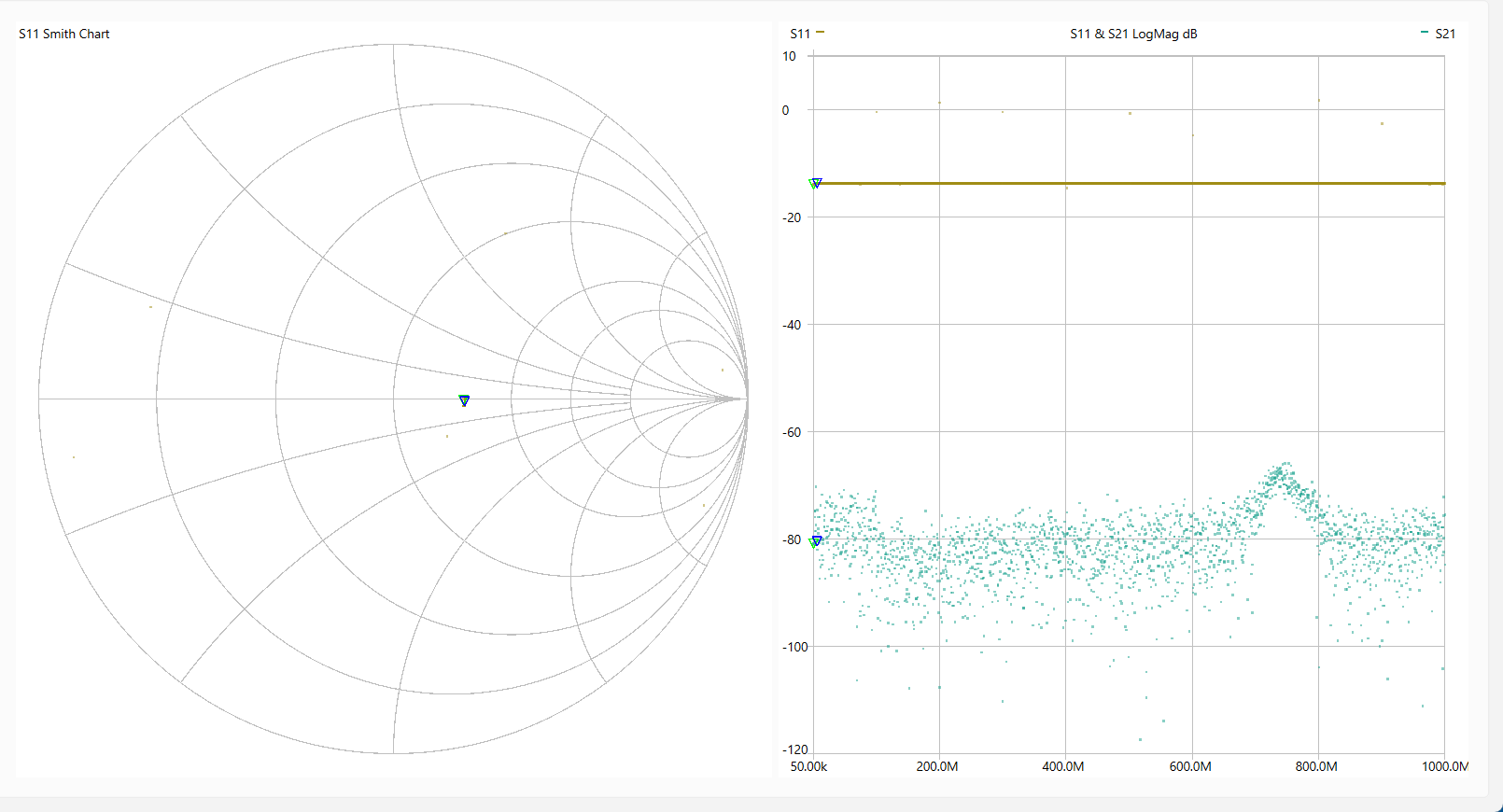

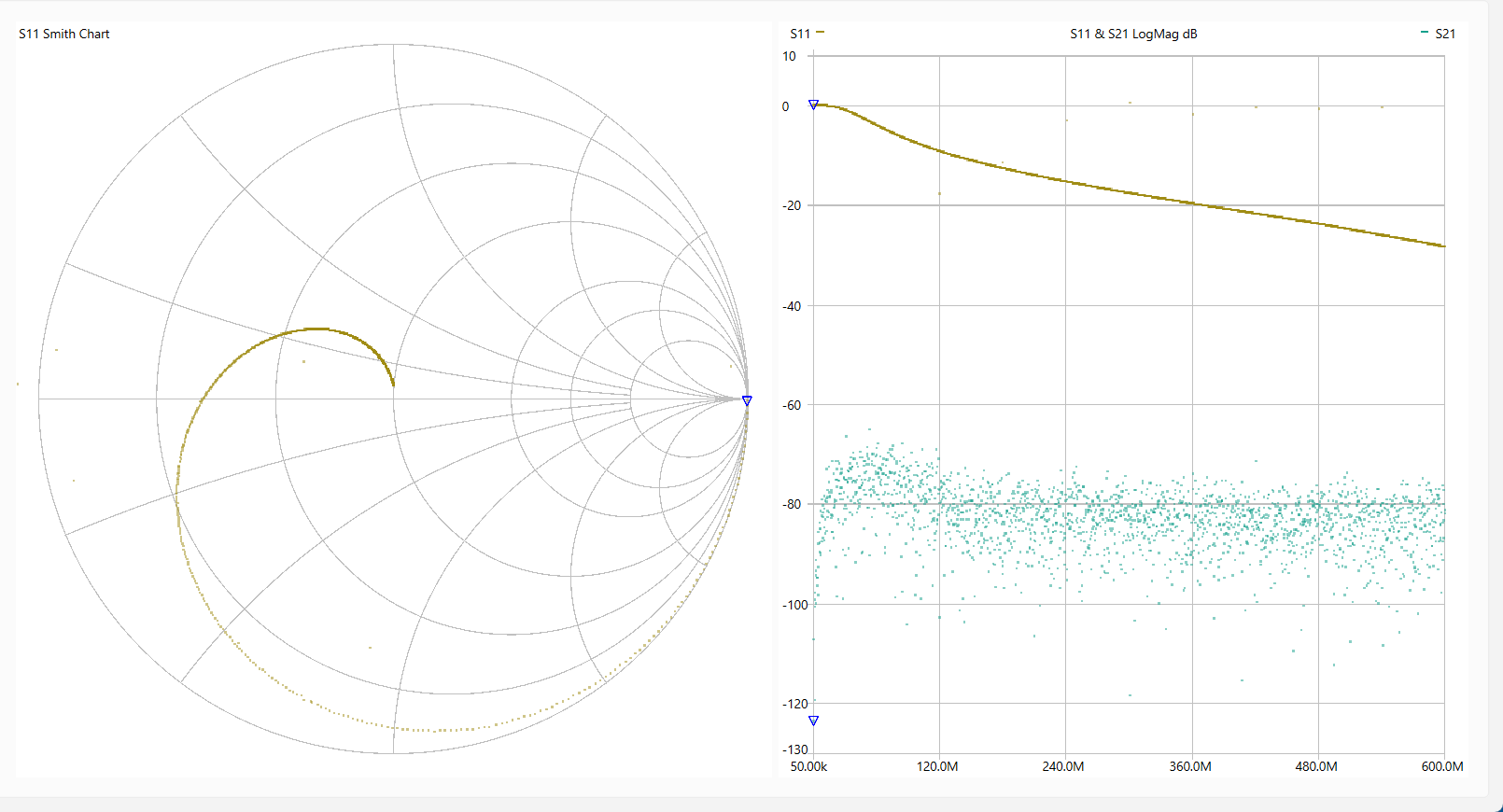

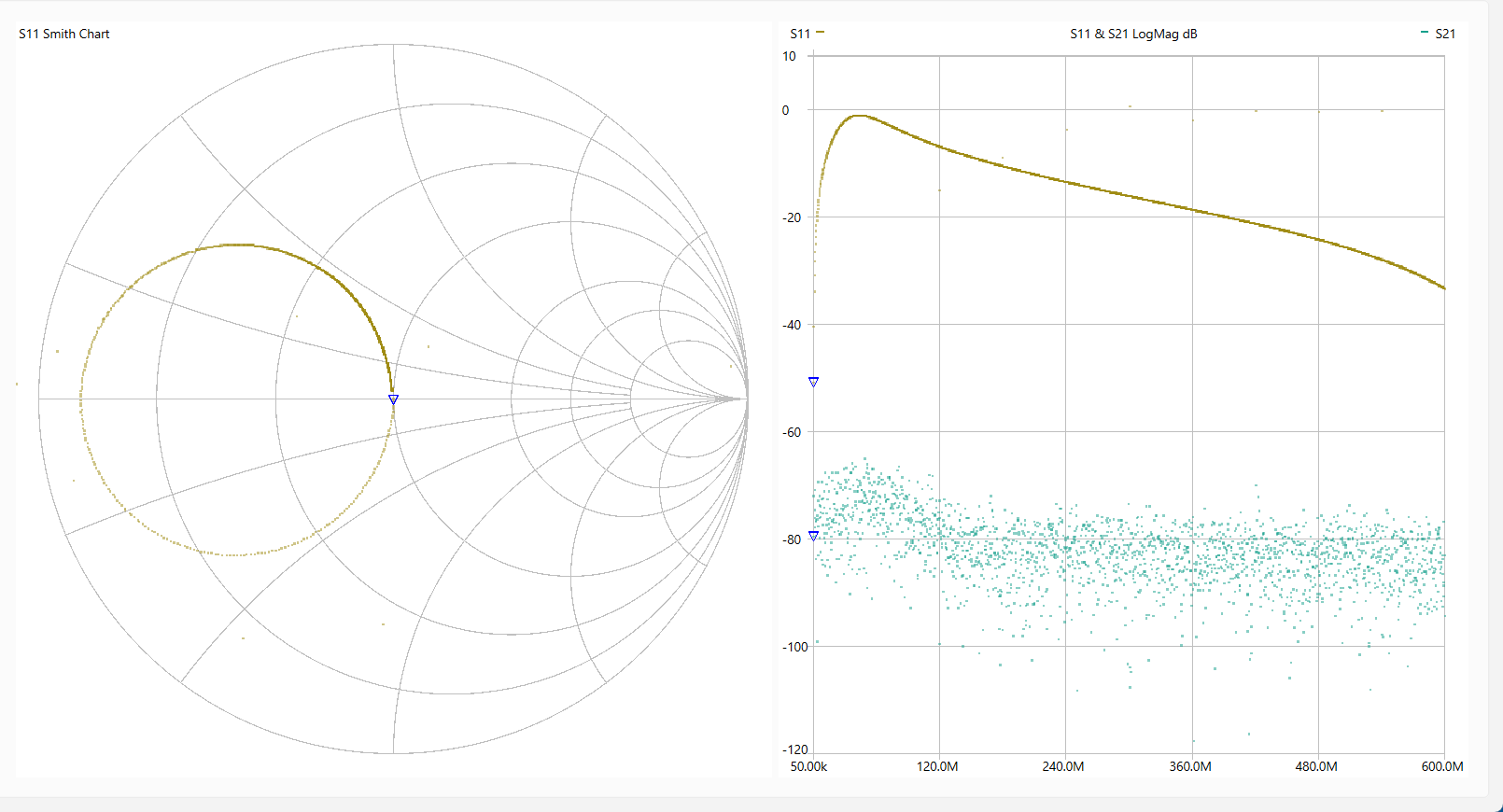

【 測定結果 】





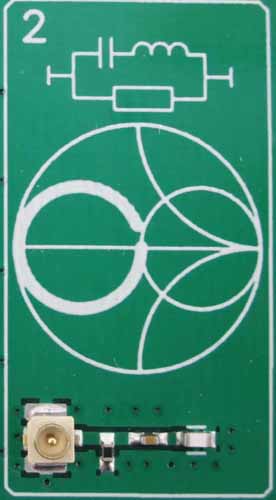

Circuit 2 : RLC series parallel circuit

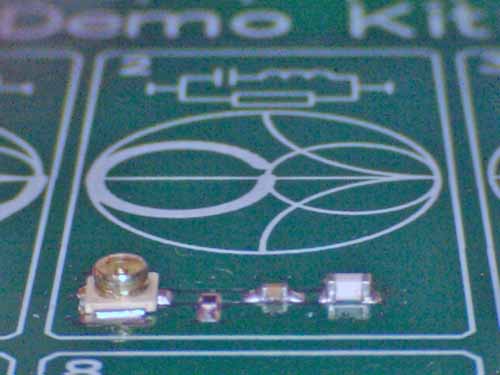

【 外観1 】



【 外観2 】



(クリックすると拡大画像をダウンロードできます。)

【 測定結果 】

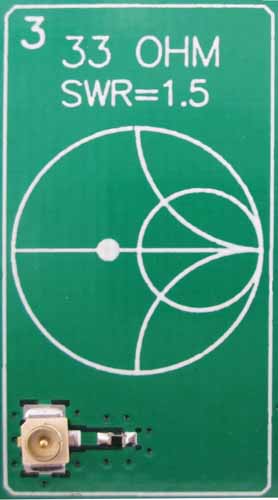

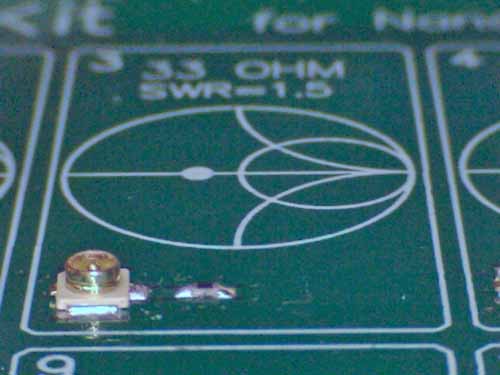

Circuit 3 : 33ohm resistor



【 外観1 】



【 外観2 】



(クリックすると拡大画像をダウンロードできます。)

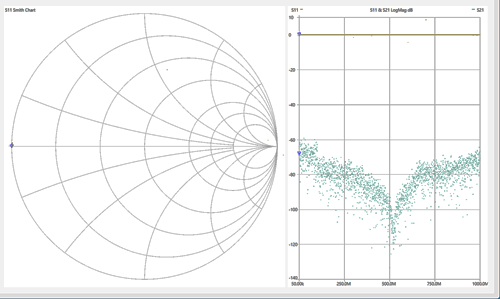

【 測定結果 】

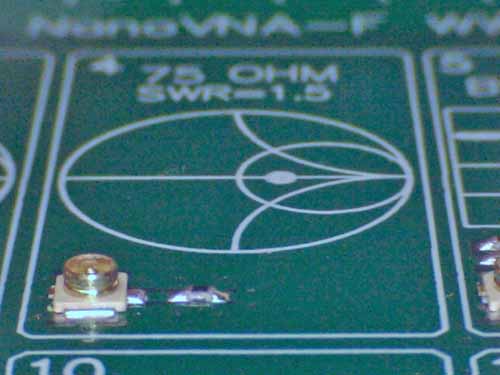

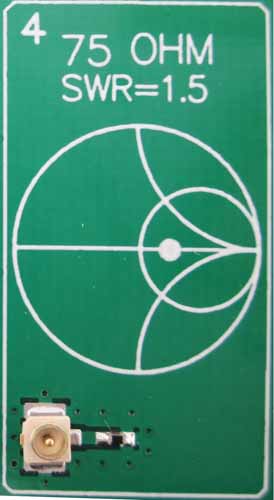

Circuit 4 : 75ohm resistor



【 外観1 】



【 外観2 】



(クリックすると拡大画像をダウンロードできます。)

【 測定結果 】

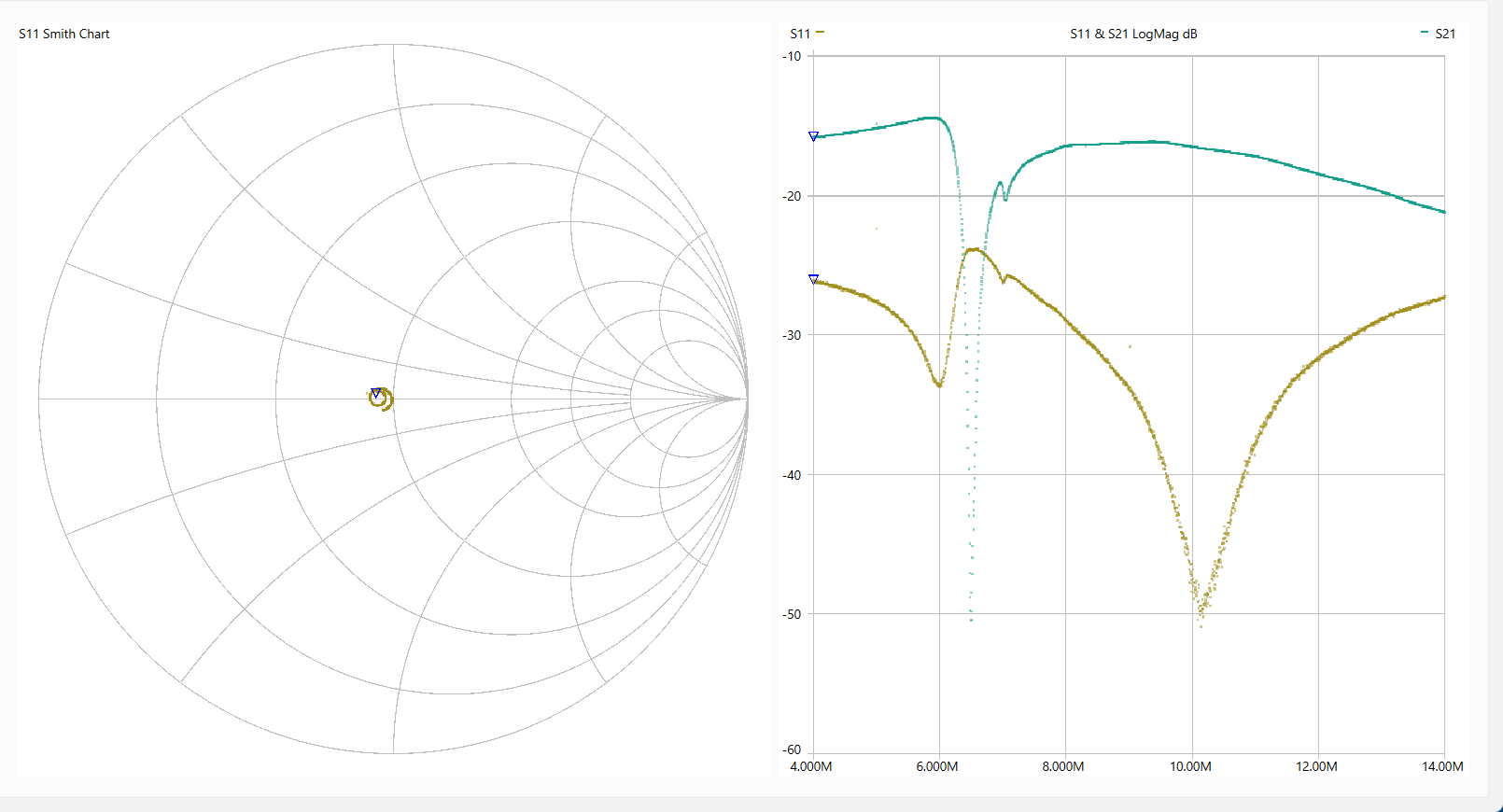

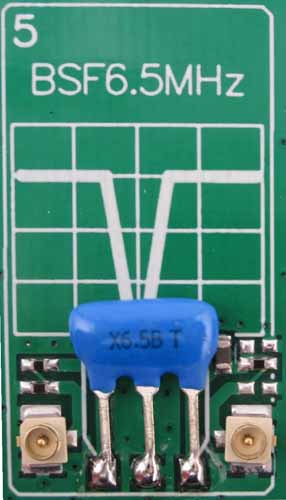

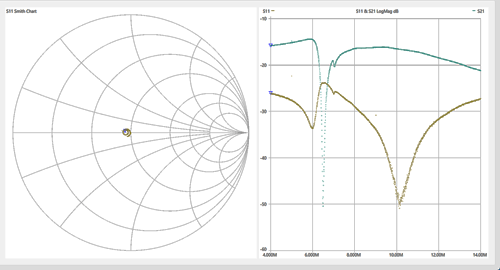

Circuit 5 : 6.5MHz ceramic trap

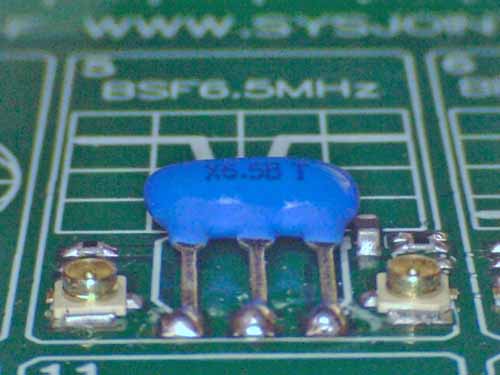

【 外観1 】



【 外観2 】



(クリックすると拡大画像をダウンロードできます。)

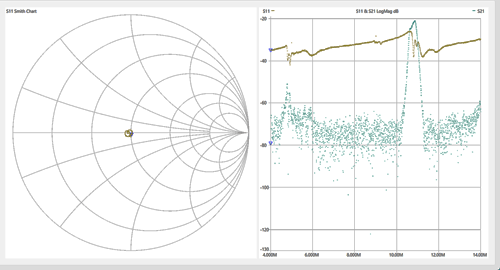

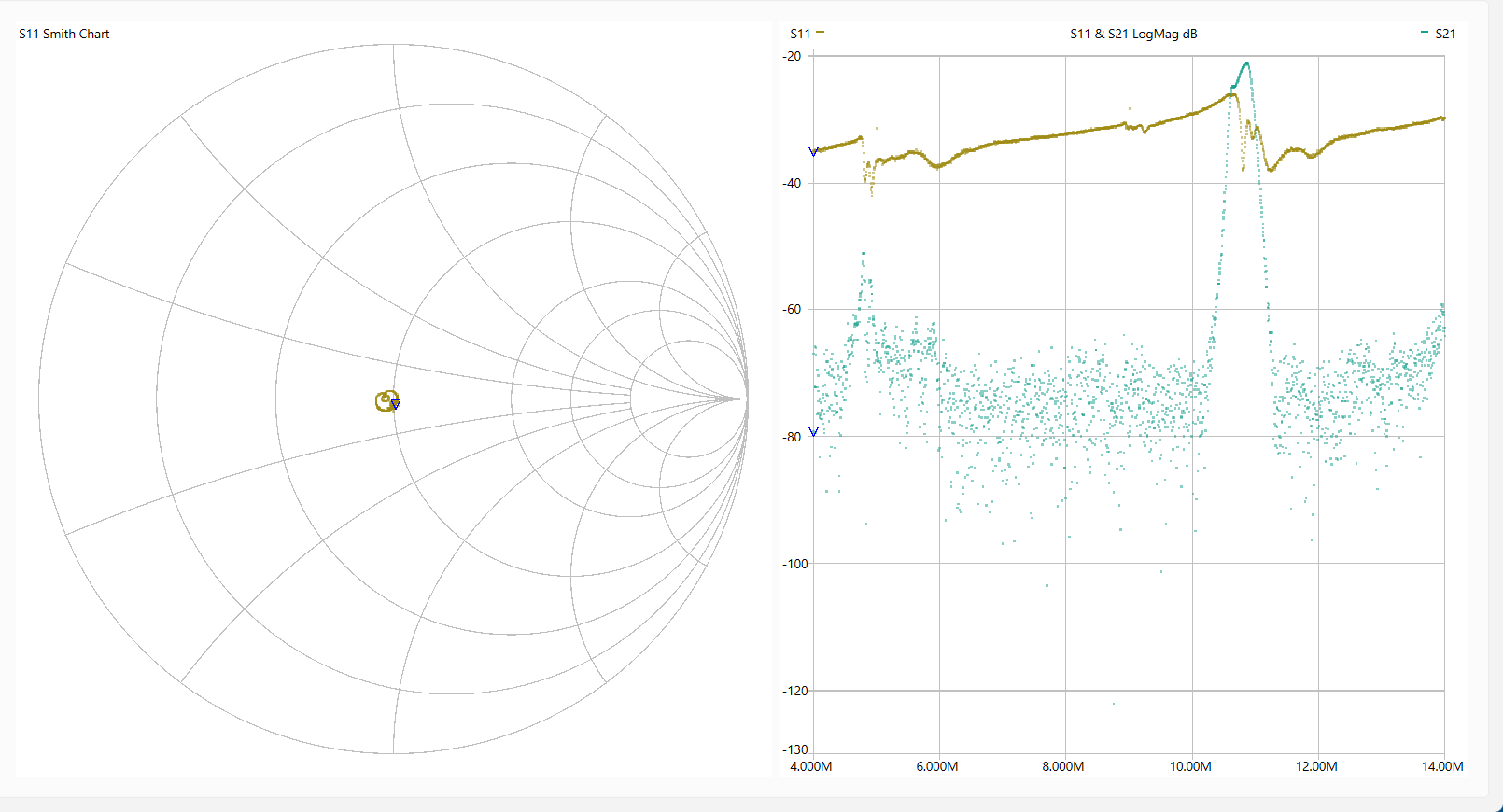

【 測定結果 】

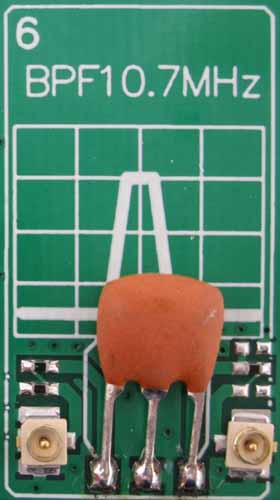

Circuit 6 : 10.7MHz ceramic filter



【 外観1 】



【 外観2 】



(クリックすると拡大画像をダウンロードできます。)

【 測定結果 】

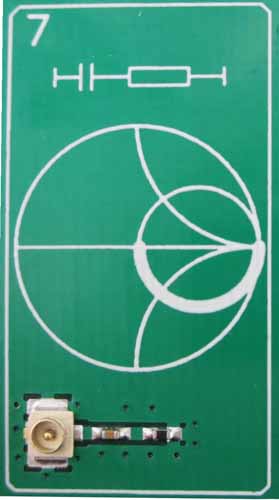

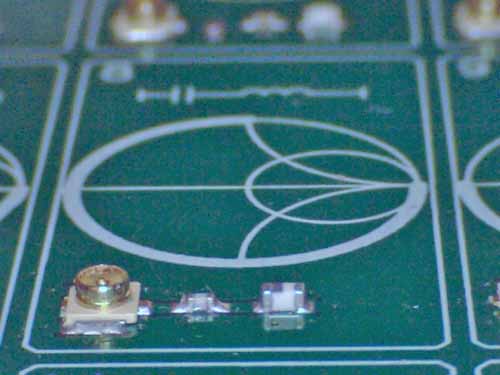

Circuit 7 : RC series circuit



【 外観1 】



【 外観2 】



(クリックすると拡大画像をダウンロードできます。)

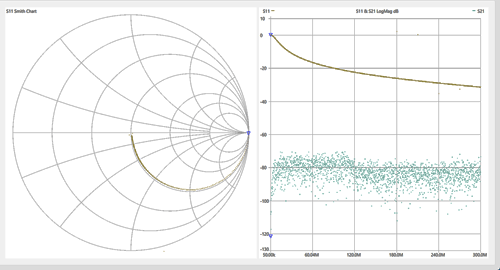

【 測定結果 】

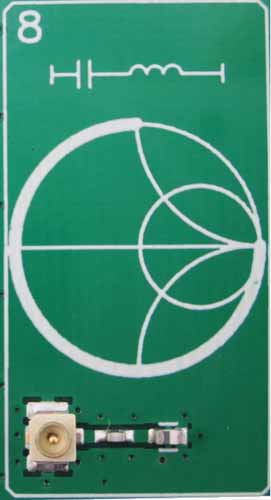

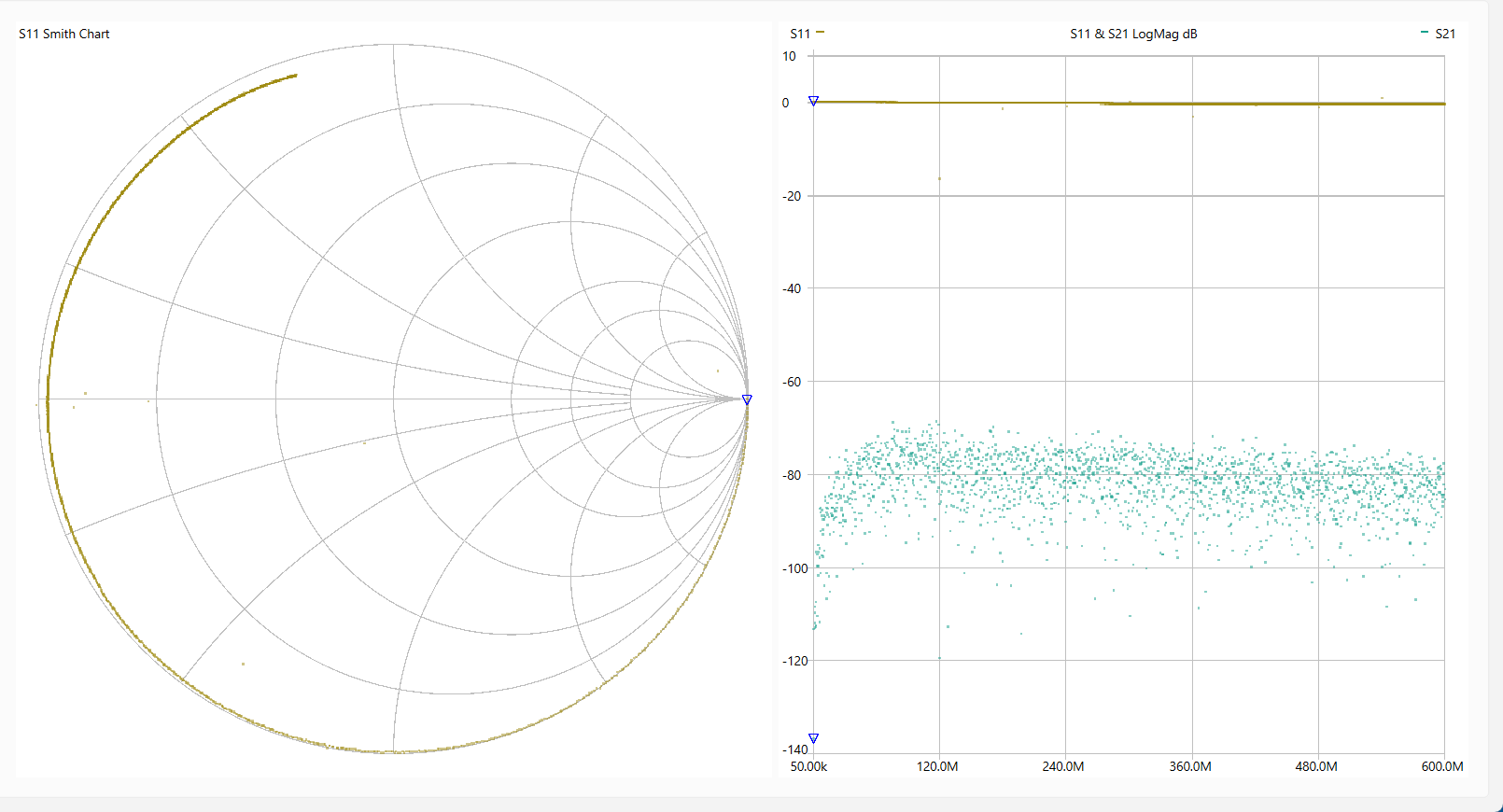

Circuit 8 : LC series circuit



【 外観1 】



【 外観2 】



(クリックすると拡大画像をダウンロードできます。)

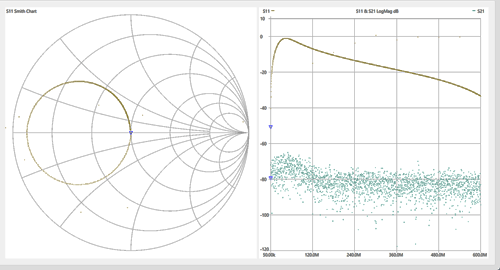

【 測定結果 】

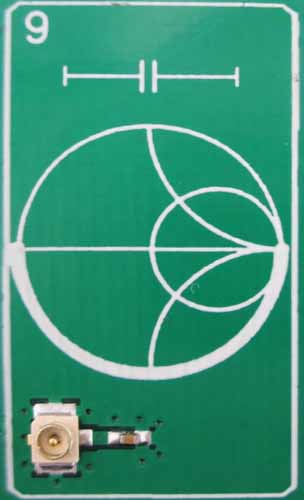

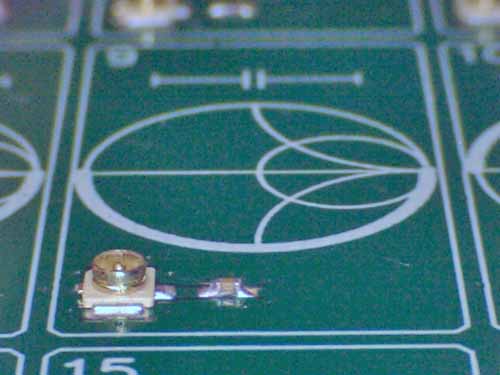

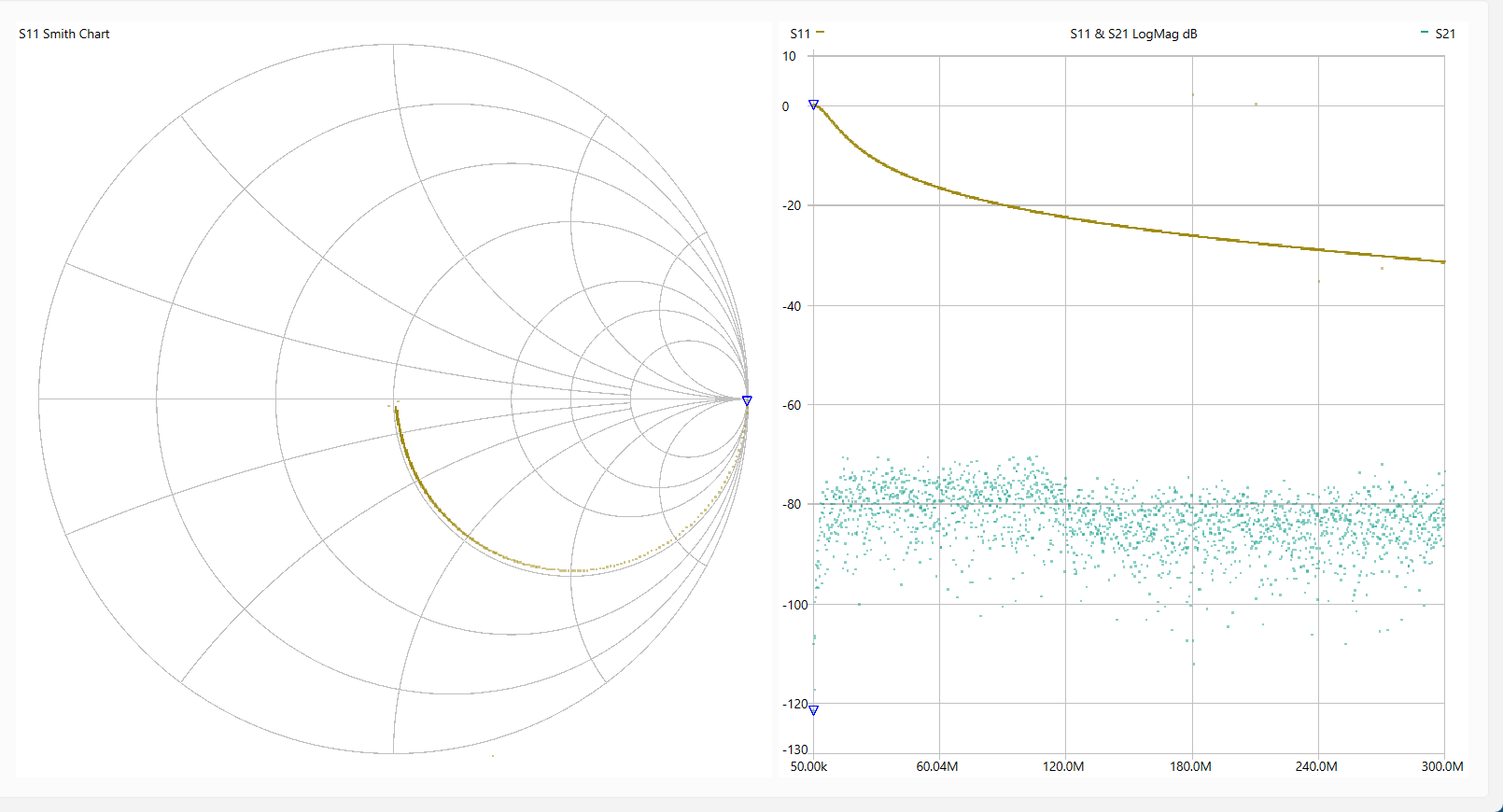

Circuit 9 : Capacitance



【 外観1 】



【 外観2 】



(クリックすると拡大画像をダウンロードできます。)

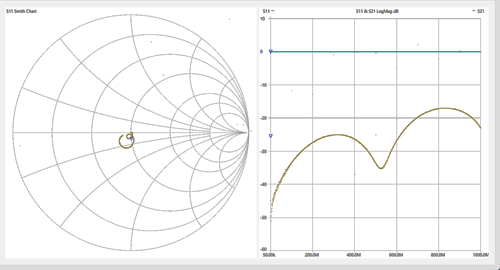

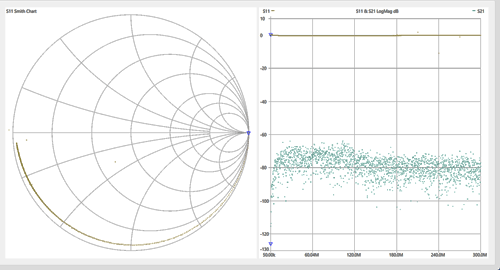

【 測定結果 】

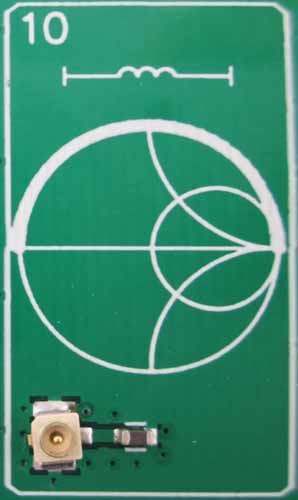

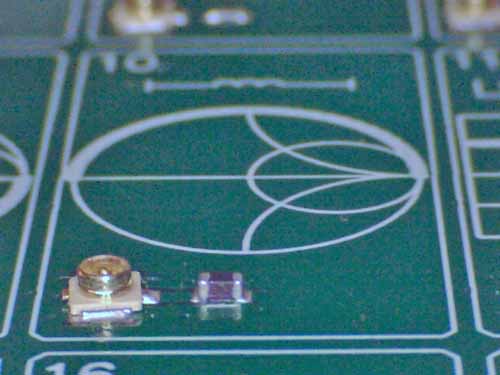

Circuit 10 Inductance/caption>



【 外観1 】



【 外観2 】



(クリックすると拡大画像をダウンロードできます。)

【 測定結果 】

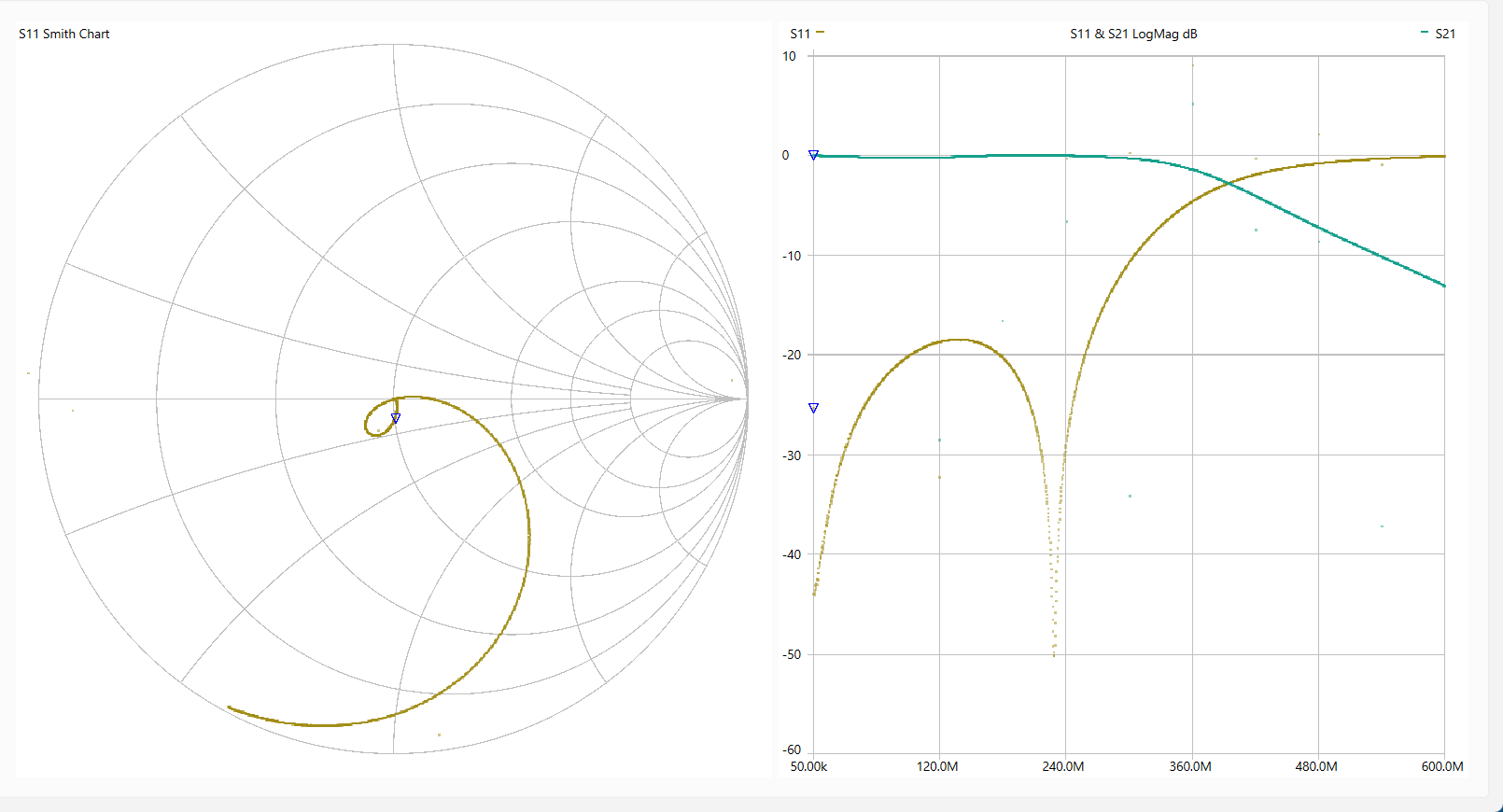

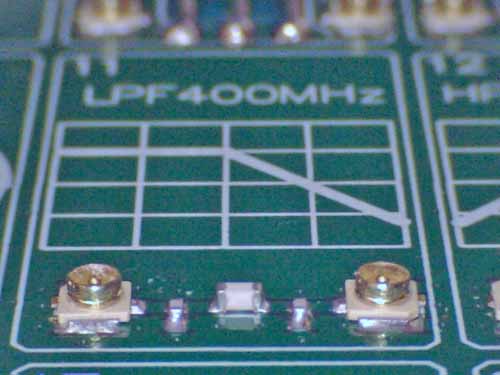

Circuit 11 : 400MHz low pass filter



【 外観1 】



【 外観2 】



(クリックすると拡大画像をダウンロードできます。)

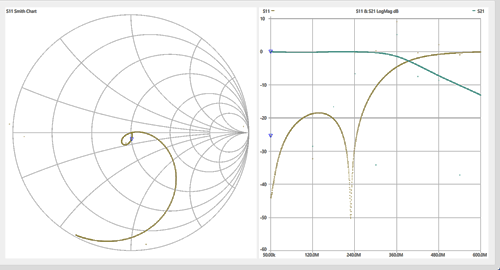

【 測定結果 】

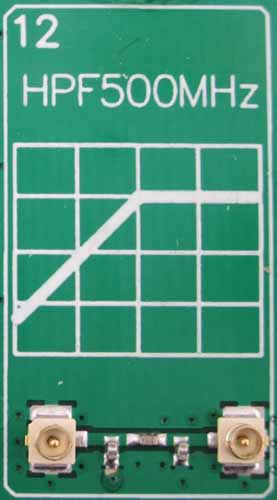

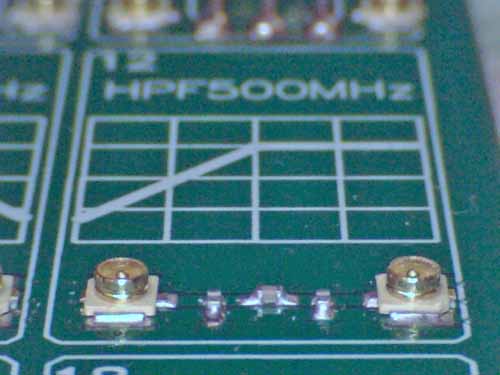

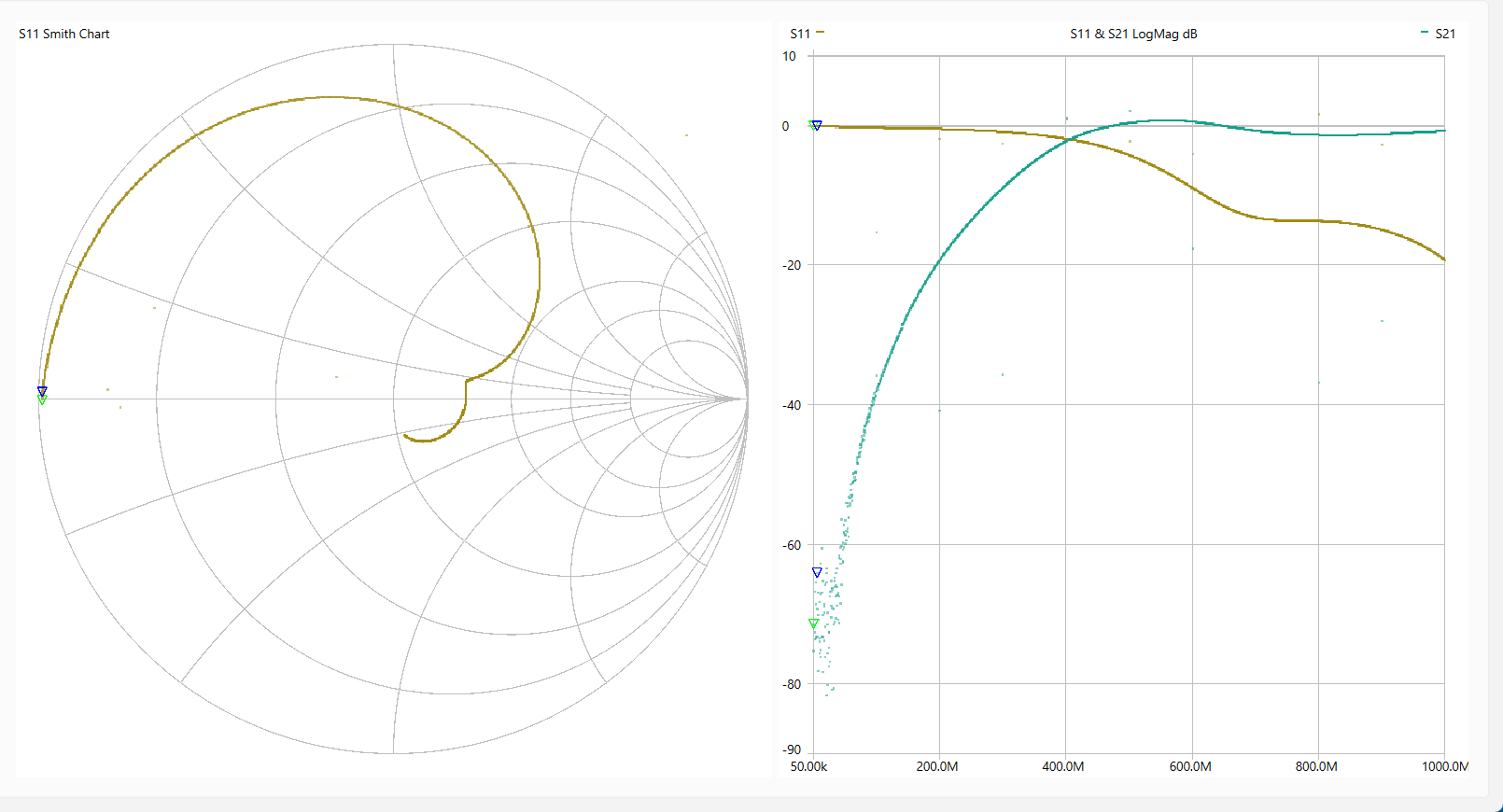

Circuit 12 : 500MHz high pass filter



【 外観1 】



【 外観2 】



(クリックすると拡大画像をダウンロードできます。)

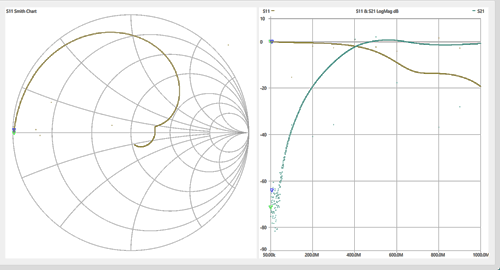

【 測定結果 】

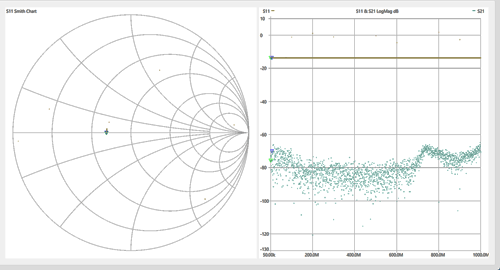

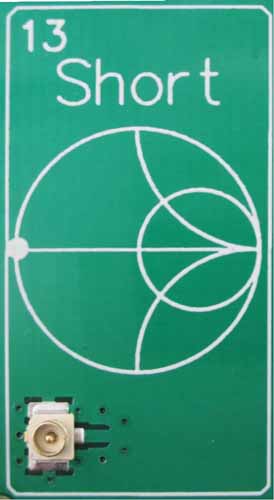

Circuit 13 : Short

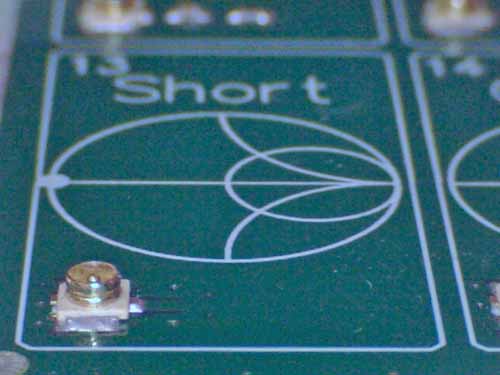

【 外観1 】



【 外観2 】



(クリックすると拡大画像をダウンロードできます。)

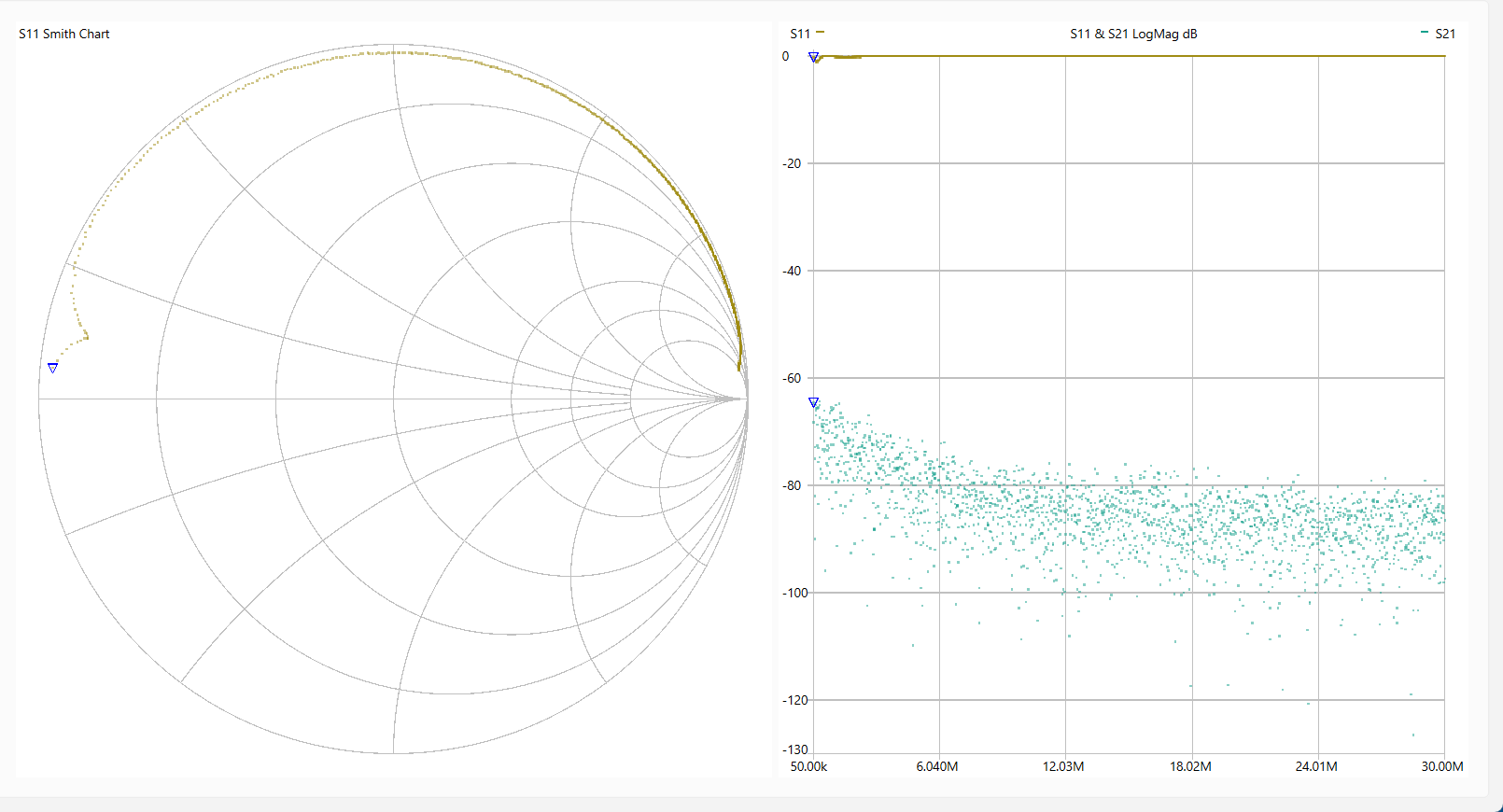

【 測定結果 】

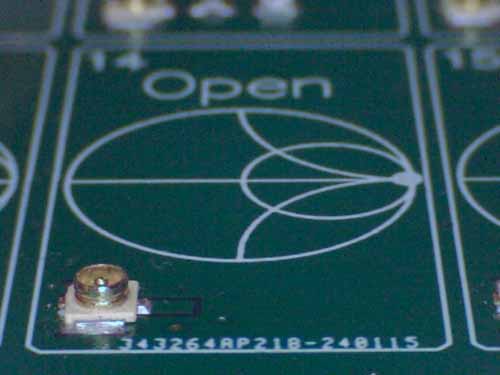

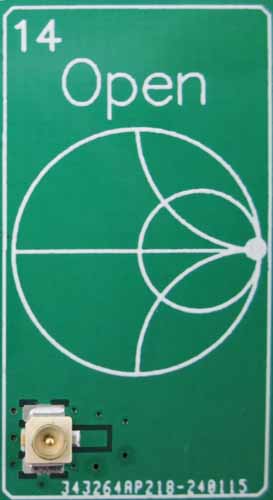

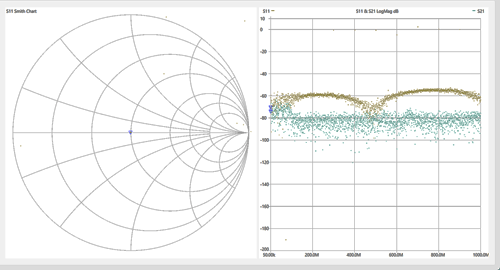

Circuit 14 : Open



【 外観1 】



【 外観2 】



(クリックすると拡大画像をダウンロードできます。)

【 測定結果 】

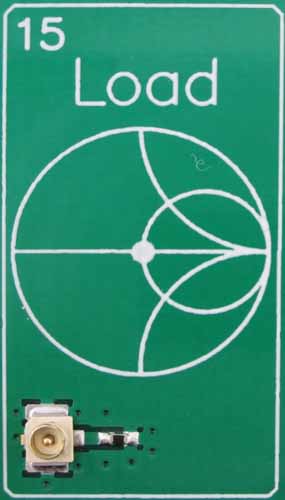

Circuit 15 : 50ohm load



【 外観1 】



【 外観2 】



(クリックすると拡大画像をダウンロードできます。)

【 測定結果 】

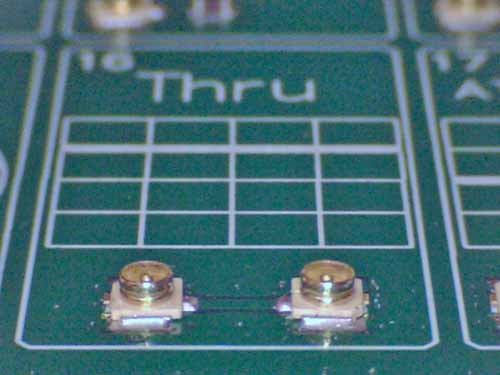

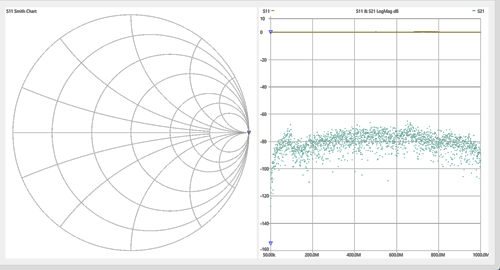

Circuit 16 : Through



【 外観1 】



【 外観2 】



(クリックすると拡大画像をダウンロードできます。)

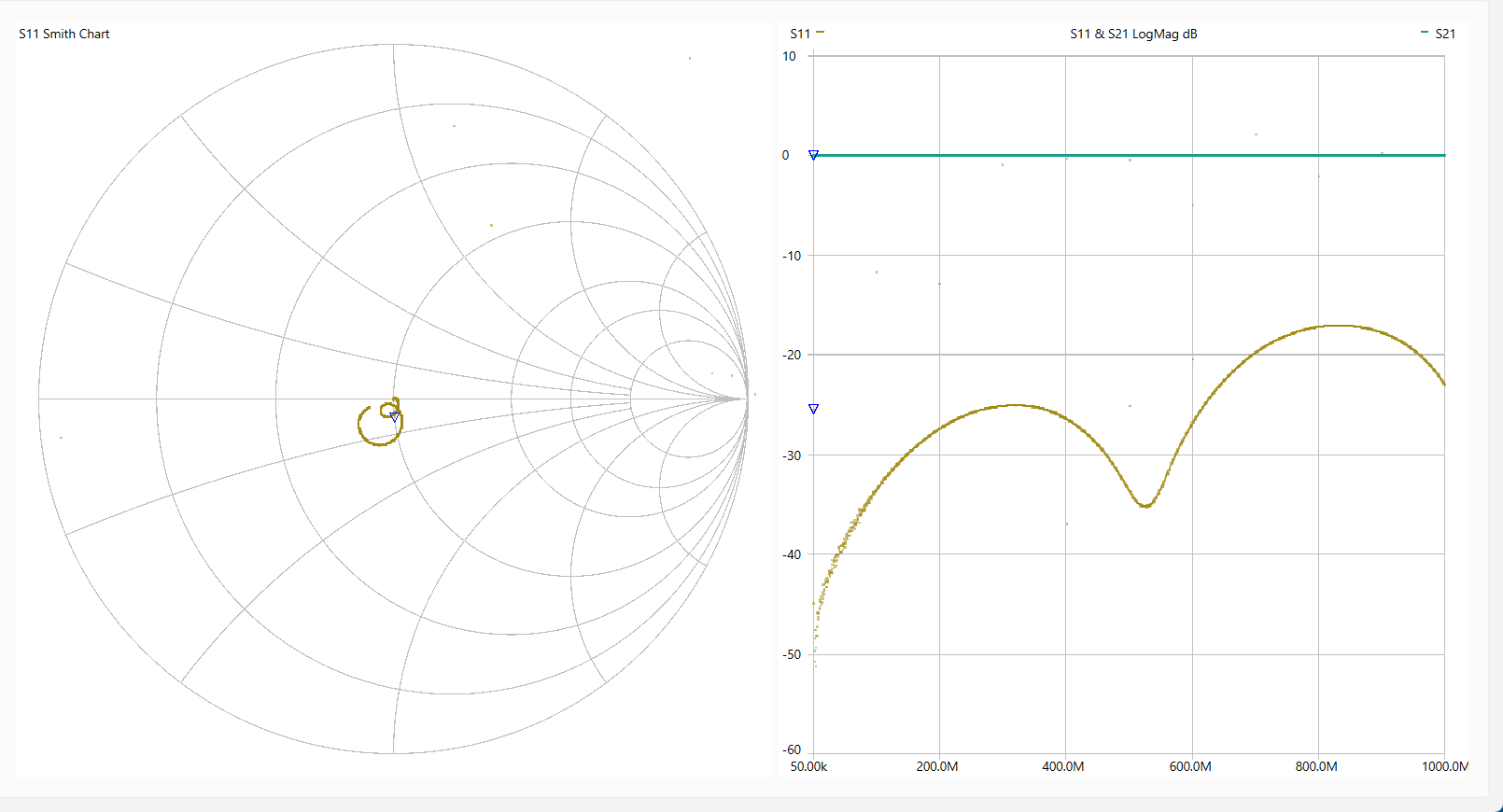

【 測定結果 】

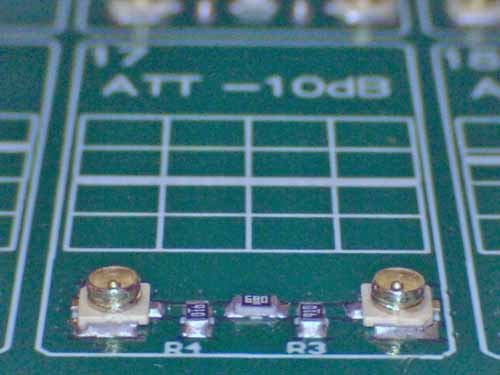

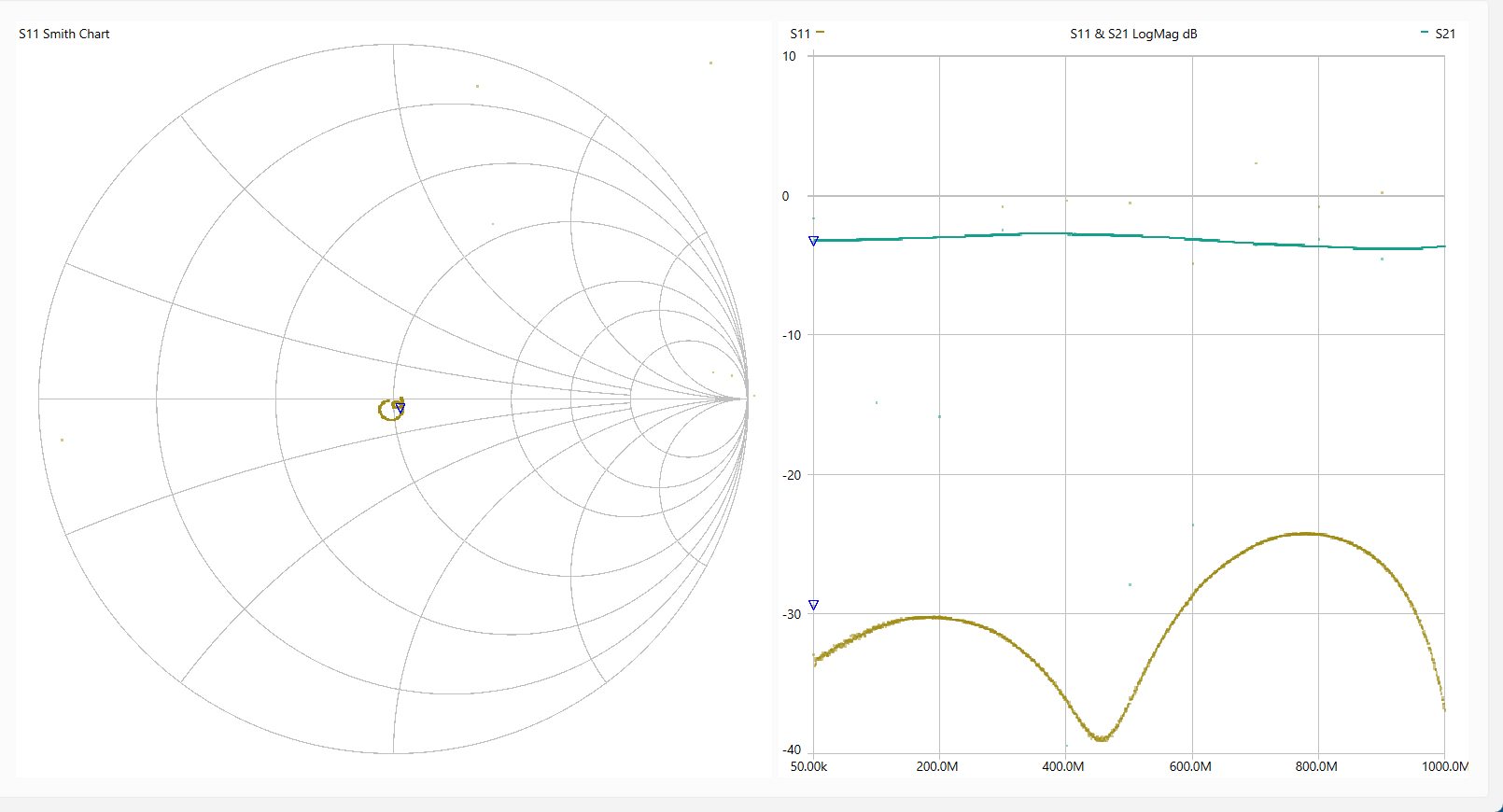

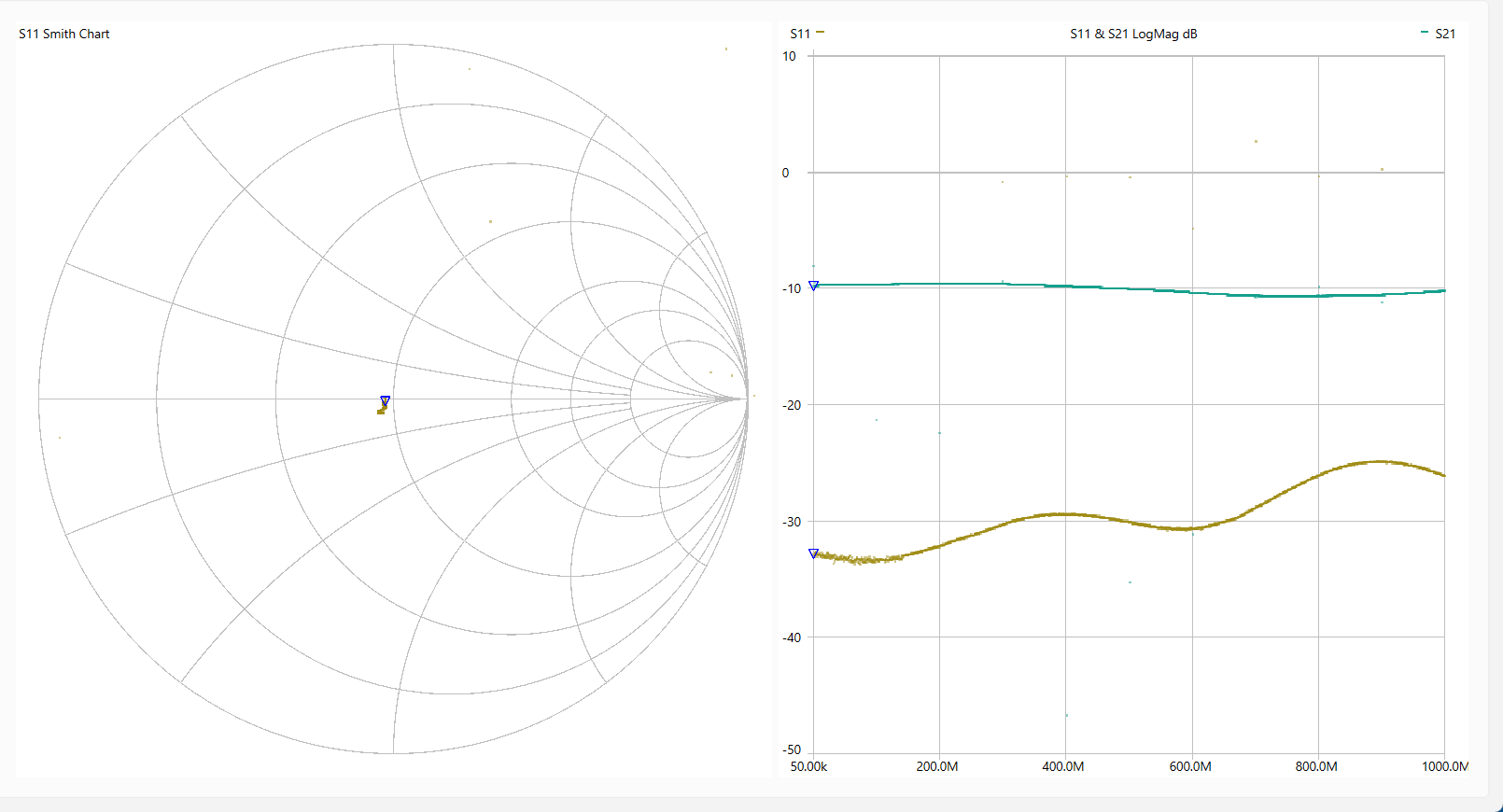

Circuit 17 : 10dB attenuation

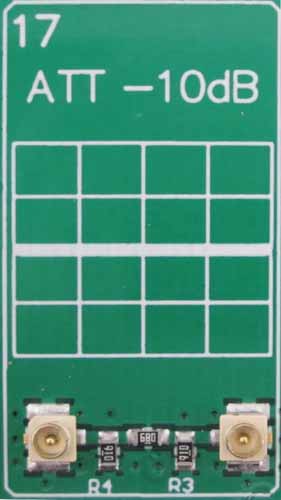

【 外観1 】



【 外観2 】



(クリックすると拡大画像をダウンロードできます。)

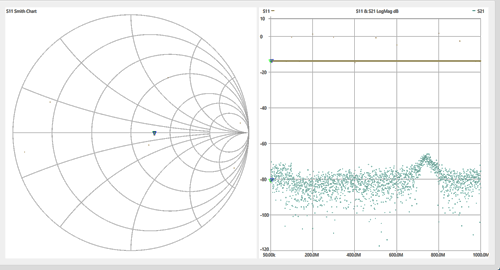

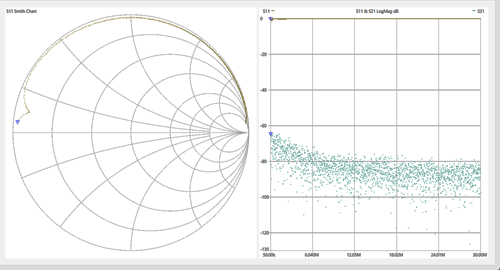

【 測定結果 】

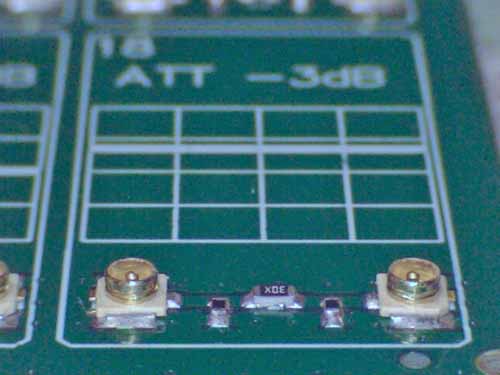

Circuit 18 : 3dB attenuation



【 外観1 】



【 外観2 】



(クリックすると拡大画像をダウンロードできます。)

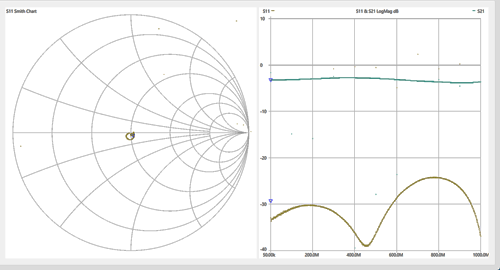

【 測定結果 】





データ作成者 CBA
