データ番号

1945

区　分

キット

分　類

マイコン

品　名

ＣＨ９１０２Ｆ　ＵＳＢシリアル変換モジュールキット　Ｔｙｐｅ−Ｃ （129505）

発売元

価　格

500円(10%税込)

主要部品

CH9102F

電　源

−

概略仕様

付属基板

専用基板　ＡＥ−ＣＨ９１０２Ｆ−ＴＹＰＥＣ−Ｂ０

付属ケース

無し

外形寸法

基板単体　W11.1 mm　D26.2mm　H 4.6mm　（ ＵＳＢコネクタを含む基板単体、ヘッダーピン含まず）

追加購入
部品

−

コメント

　ＩＯ電圧切換用のジャンパーJ1の短絡用０Ω抵抗はとても小さいです。　また、パターンが小さくハンダ付け作業時の熱によるパターン損傷も予想されます。　ハンダ付けに慣れていないと切換え作業は難しいと思います。　

改　造

　ＩＯ電圧を頻繁に切換える場合は、本Ｗｅｂページ末尾の改造例を参照願います。

その他

（製作例）

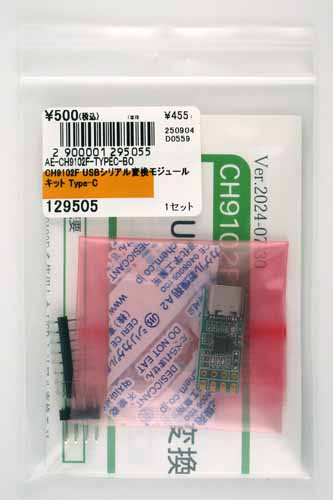

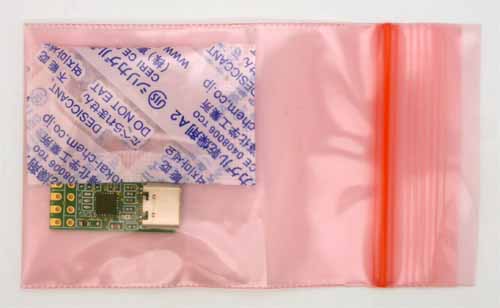

【　パッケージ外観　】

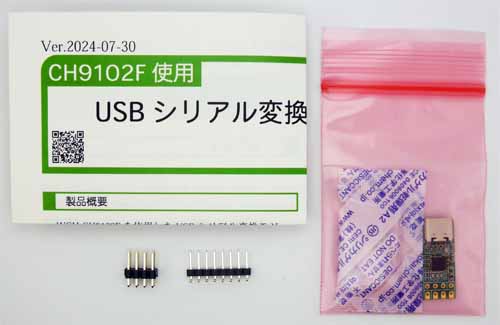

【　構成品外観　】

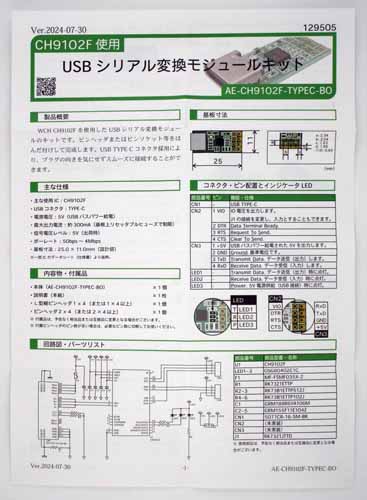

【　取扱説明書　】

【　基板パッケージ外観　】

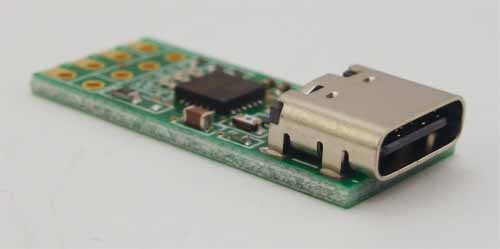

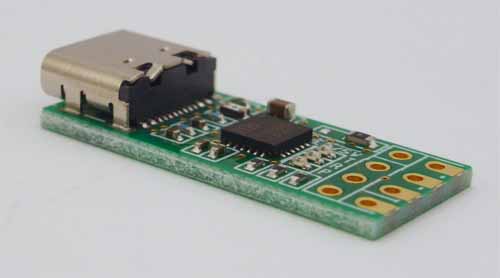

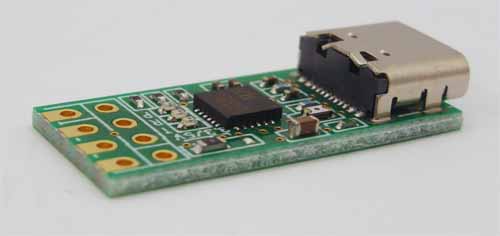

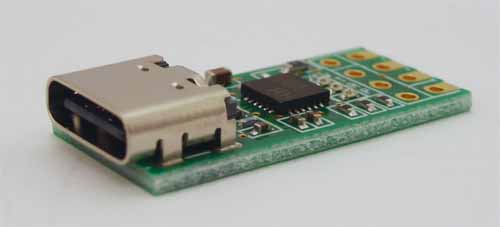

【　基板外観１　】

【　基板外観２　】

【　基板外観３　】

【　基板外観４　】

【　基板外観５　】

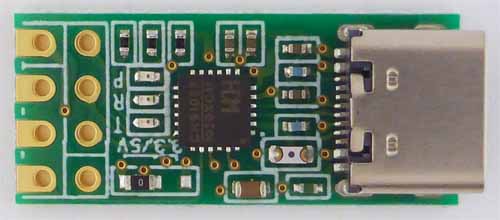

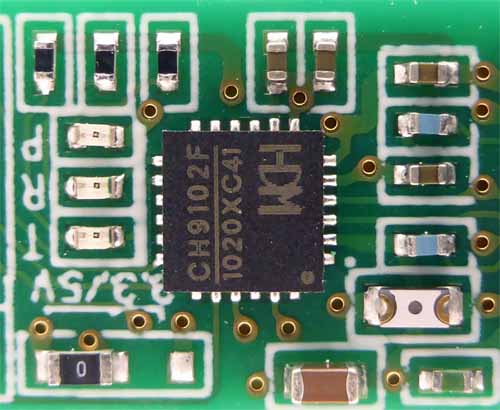

【　基板外観６（チップ部品部分拡大）　】

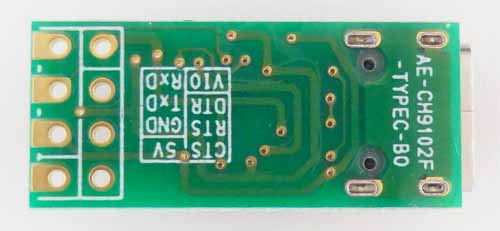

【　基板外観７（裏面）　】

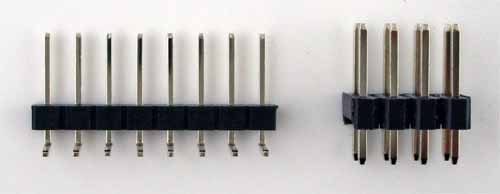

左側：細ピンヘッダ　右側：通常のピンヘッダ

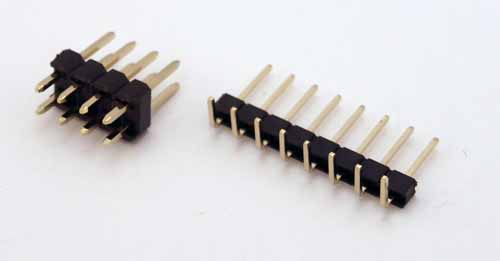

【　付属ピンヘッダー外観１　】

【　付属ピンヘッダー外観２　】

製　作　例

　ブレッドボードでの利用を想定してＬ型細ピンヘッダを利用することにしました。　また、信号はＴｘＤとＲｘＤのみを利用することとし、ＣＮ３側にのみ細ピンヘッダー４ピンを接続しました。

【　Ｓｔｅｐ１　１ピンのみ仮付け　】

【　Ｓｔｅｐ２　ピンヘッダの傾き調整・確認　】

【　Ｓｔｅｐ３　全ピンハンダ付け　　】

ハンダ付け部からピンが飛び出ています。

【　Ｓｔｅｐ３　全ピンハンダ付け（ピン突出状態）　　】

【　Ｓｔｅｐ４　ピン突出切断　　】

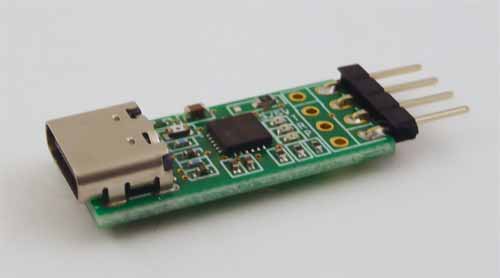

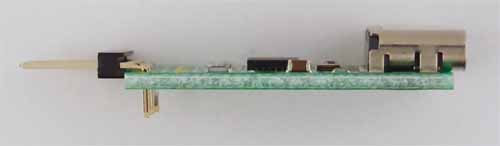

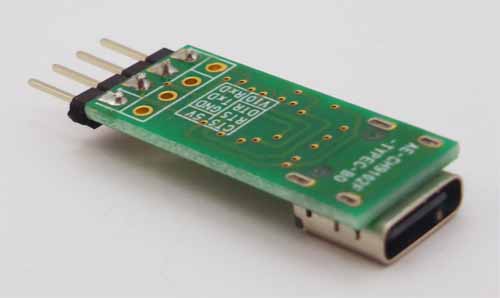

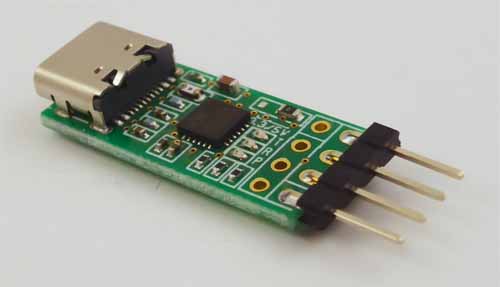

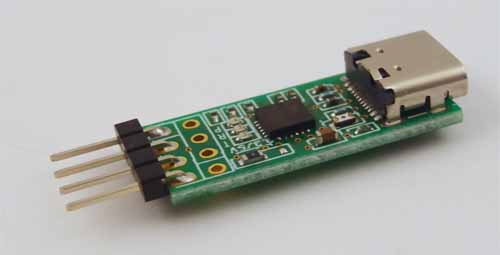

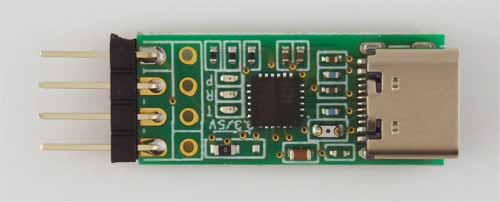

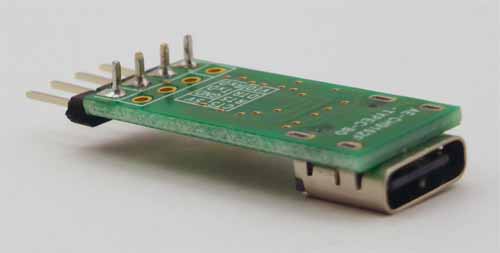

【　基板完成外観１　】

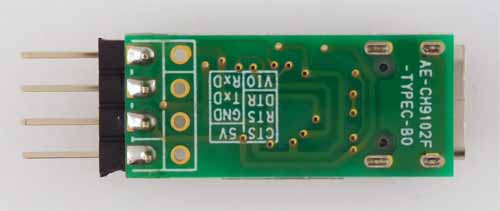

【　基板完成外観２　】

【　基板完成外観３　】

【　基板完成外観４　】

【　基板完成外観５　】

動　作　例

　本基板をUSB接続したときのドライバーのプロパティを確認しました。

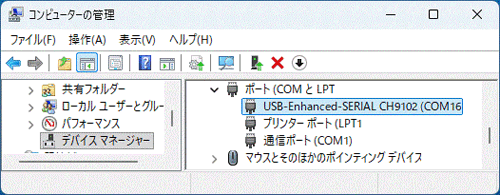

【　デバイスドライバー　ポート（ＣＯＭとＬＰＴ）一覧画面　】

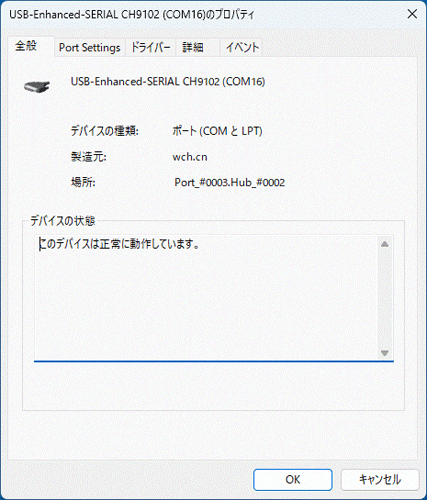

【　デバイスドライバー　プロパティ（全般）　】

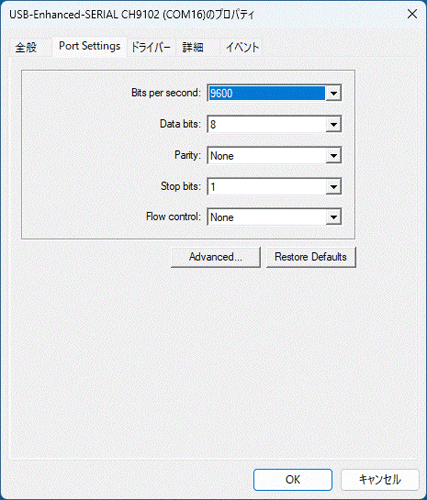

【　 デバイスドライバー　プロパティ（ポートの設定（Ｐｏｒｔ　Ｓｅｔｔｉｎｇ））　】

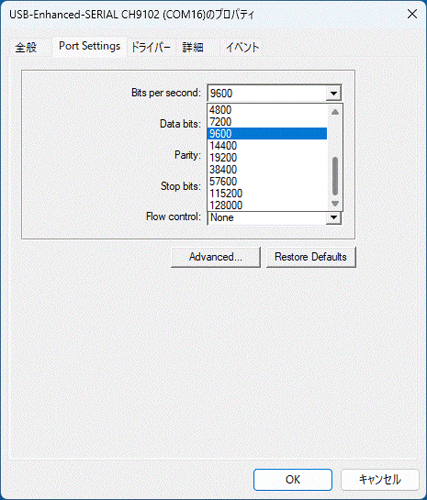

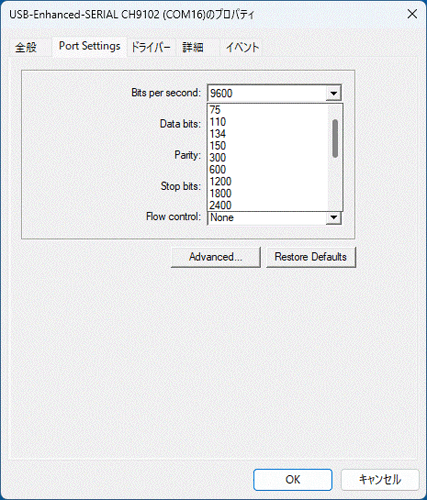

【　デバイスドライバー　プロパティ（ボーレート選択）　】

このＷｉｎｄｏｗでは１２８ｋｂｐｓが最大設定です。

【　デバイスドライバー　プロパティ（ボーレート選択）　】

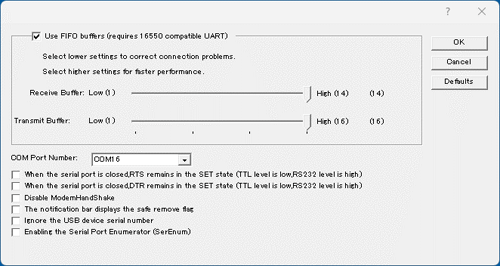

【　デバイスドライバー　プロパティ （ポートの設定　→　詳細設定（Ａｄｖａｎｃｅｄ））　】

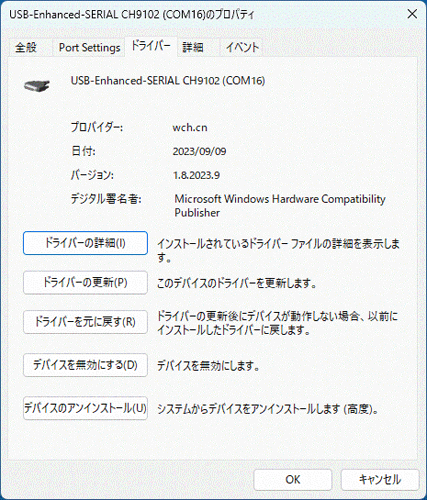

【　デバイスドライバー　プロパティ（ドライバー）　】

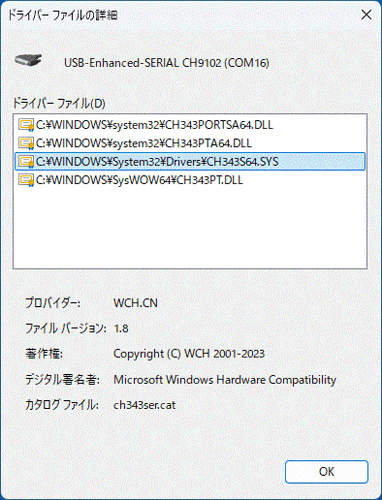

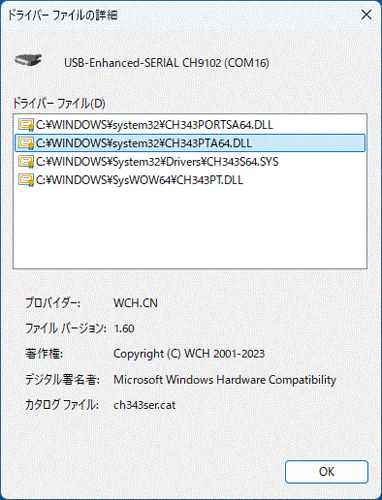

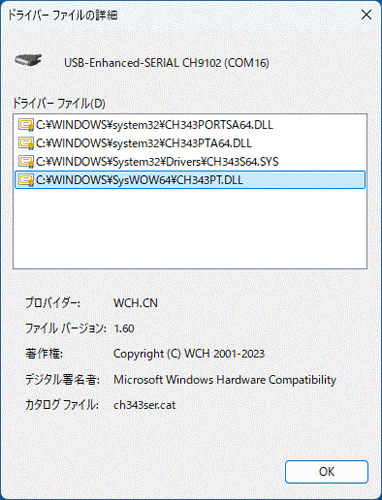

【　 デバイスドライバー　プロパティ（ドライバーファイルの詳細１）　】

【　 デバイスドライバー　プロパティ（ドライバーファイルの詳細２）　】

【　 デバイスドライバー　プロパティ（ドライバーファイルの詳細３）　】

【　 デバイスドライバー　プロパティ（ドライバーファイルの詳細４）　】

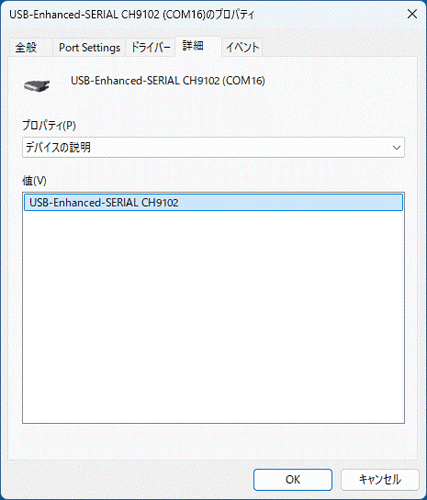

【　デバイスドライバー　プロパティ（詳細）　】

　「Ｇｏｌｅ１　Ｐｒｏ」に本基板を接続して、本基板はＴＸＤとＲＸＤを短絡してループバック回路を形成し た状態で、エコーバック動作を確認しました。

「COM4 USB Serial Device (COM4)」を選択

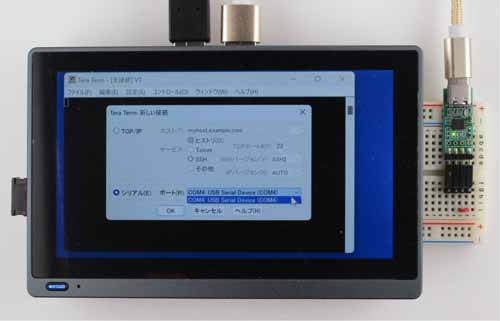

【　Ｔｅｒａ　Ｔｅｒｍ動作確認　シリアルポート選択　】

　「test」　→　Ｅｎｔｅｒ　→　Ｅｎｔｅｒ　→　「test」　→　Ｅｎｔｅｒとタイプしました。

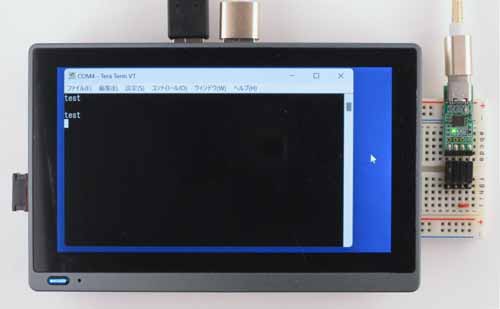

【　Ｔｅｒａ　Ｔｅｒｍ動作確認　エコーバック動作　】

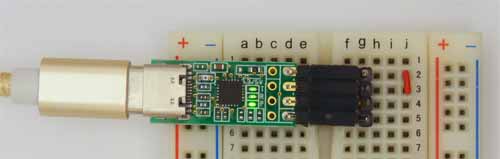

【　エコーバック動作時　基板ＬＥＤ表示状態　】

　ＣＨ９１０２Ｆは最高ボーレートは４Ｍｂｐｓとなっています。　４Ｍｂｐｓ設定をしてエコーバック時の波形観測から４Ｍｂｐｓの確認をしました。

ボー・レートを４００００００と設定しました。

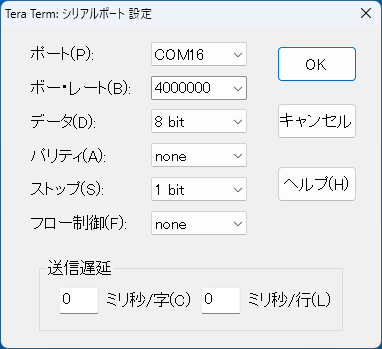

【　Ｔｅｒａ　Ｔｅｒｍのボーレート設定　】

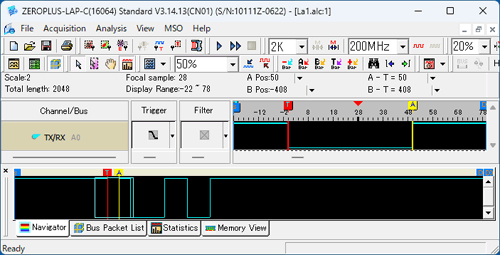

【　ループバック時波形測定　】

改　造　例

　 ジャンパー抵抗Ｊ１の取付け位置を変えることでＩＯ電圧を切替えできます。　購入状態では５Ｖに設定されていますが、３．３Ｖに切り替えるとき、さらに、元の５Ｖに戻す際にはその都度Ｊ１のハンダ付け作業が必要になります。　しかもＪ１は小さいので、とても作業し辛いです。
　この対応として、ジャンパーピンで切り替えられるようにしました。　２ｍｍピッチのピンヘッダが適していると思われますが、手元にはハーフピッチ（１．２７ｍｍ）のピンヘッダしかありませんでしたので、これを利用しました。
　

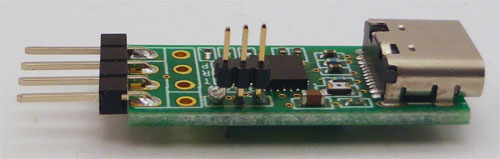

【　１．２７ｍｍピンヘッダ取付け外観１　】

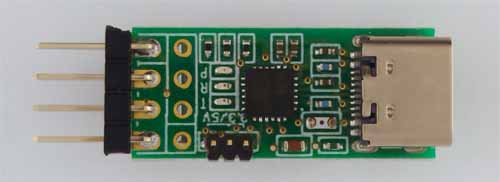

【　１．２７ｍｍピンヘッダ取付け外観２　】

　ハンダ付け時、最初に３ピンのうちの中央のピンを仮付けしてピンヘッダの位置合わせをしました。　その後、両サイドの残り２ピンをハンダ付けしました。　その際、ランドの過熱時間が短時間となるようにハンダ付け作業をしました。　また、ピッチが合わないので盛り気味でハンダ付けをする必要があります。

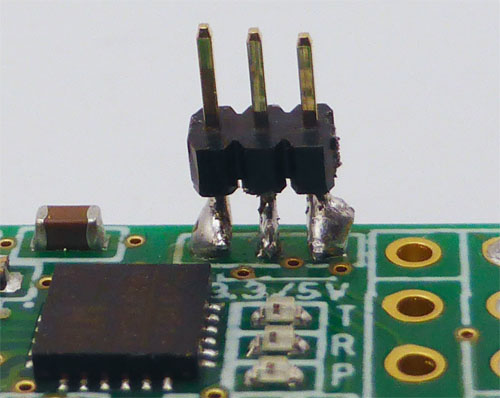

【　１．２７ｍｍピンヘッダ取付け外観３　】
