データ番号

1943

区　分

キット

分　類

アクセサリ

品　名

３２ｋＨｚ出力シリアルＲＴＣ基板モジュール　ＲＴ４５４３使用 (K-10722/110722)

発売元

入手先	：	秋月電子通商
販　売	：	秋月電子通商
製　造	：	秋月電子通商

価　格

300円(10%税込)

主要部品

RTC-4543SA

電　源

＋２．５Ｖｄｃ～＋５．５Ｖｄｃ

概略仕様

概要

ＲＴＣ－４５４３ＳＡを利用したリアルタイムクロックです。

動作電圧範囲

＋２．５Ｖｄｃ～＋５．５Ｖｄｃ

発振器

３２．７６８ｋＨｚ水晶振動子内蔵

周波数精度

５±２３ｐｐｍ　（月差１分相当）

内蔵カウンタ

時刻カウンタ　：　秒（０～５９）、分（０～５９）、時（０～２３）

カレンダーカウンタ　：　日（１～３１）、月（１～１２）、年（０～９９）、曜日（１～７）

時カウンタは２４時間制のみ対応。
曜日カウンタの数値と曜日の割り付けユーザで決める。

ＦＯＵＴ
クロック出力

Ｊ１	Ｊ２	ＦＯＵＴ	ＦＳＥＬ	備考
オープン	オープン	ＦＳＥＬで選択。Ｈｉｇｈ　１ＨｚＬｏｗ　３２．７６８ｋＨｚ	入力	ＦＳＥＬ端子で設定
短絡	オープン	１Ｈｚ	ＶＣＣ
オープン	短絡	３２．７６８ｋＨｚ	ＧＮＤ
短絡	短絡	－	電源短絡	禁止。（電源短絡状態となる。）

その他

うるう年自動演算処理
電源電圧検出機能（１．７Ｖ±０．３Ｖ以下で電源電圧検出ビットを１にセット）

付属基板

専用基板　ＡＥ－ＲＴＣ４５４３－Ｖ２

付属ケース

無し

外形寸法

基板単体完成時　W 24.3mm　D 14.1mm　H 4.4mm (ピンヘッダ含まず)

追加
購入部品

－

　本品の商品ページに掲載されている参考資料にはＲＴＣ－４５３２のレジスタ類の情報は掲載されていません。　秋月電子通商の別商品Ｗｅｂページ「［１０４５９３］ＲＴＣ－４５４３ＳＡ使用３２ｋＨｚ出力シリアルＲＴＣ基板モジュール」に掲載されている参考資料には必要な情報が掲載されていました。
　
　なお、ＲＴＣ－４５４３のデーターシートは、セイコーエプソン株式会社のエプソン水晶デバイストップ＞製品情報＞製造終了・保守製品＞ＲＴＣモジュールから「ＲＴＹＣ－４５４３ＳＡ／ＳＢ　アプリケーションマニュアル」を得ることができます。

改　造

－

その他

（製作例）

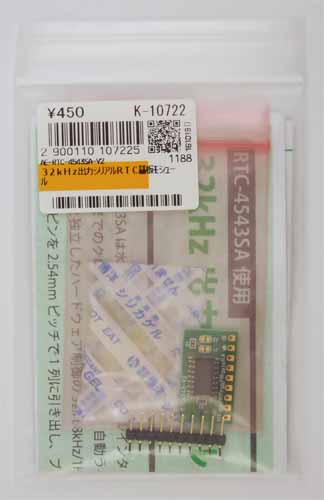

【　キット　パッケージ外観　】

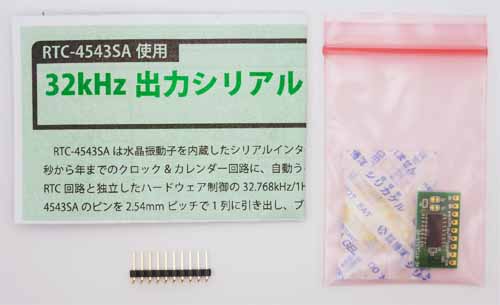

【　キット　構成品　】

【　キット取扱説明書　】

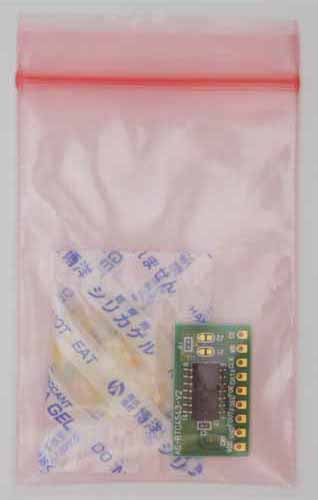

【　基板パッケージ　】

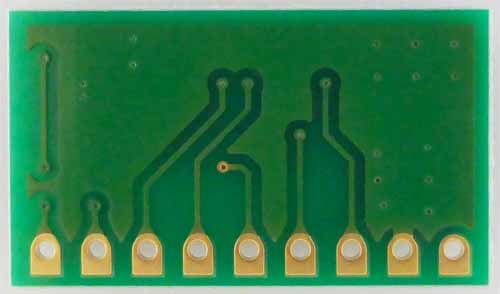

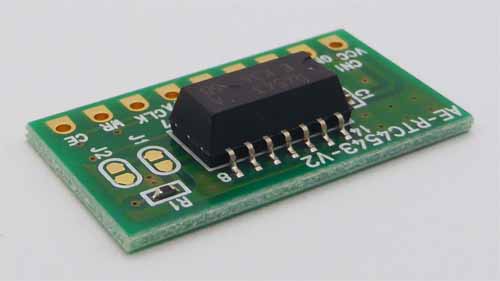

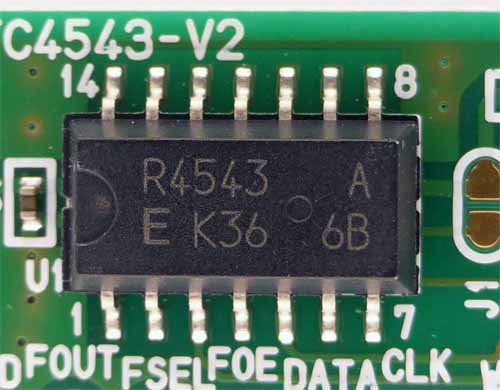

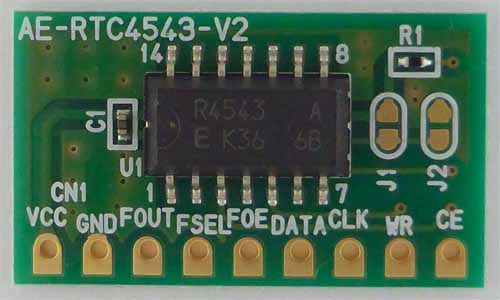

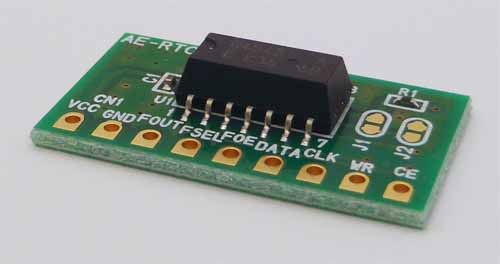

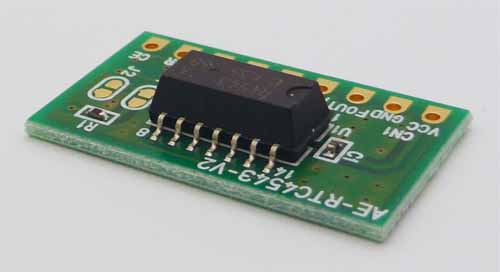

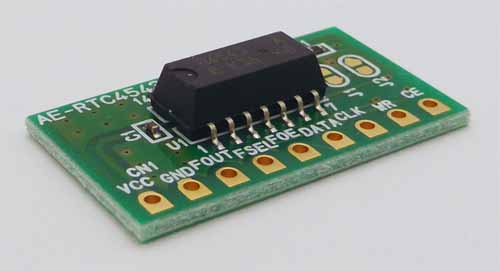

【　基板外観１　】

【　基板外観２　】

【　基板外観３　】

【　基板外観４　】

【　基板外観５　】

【　基板外観６　】

【　基板外観７　】

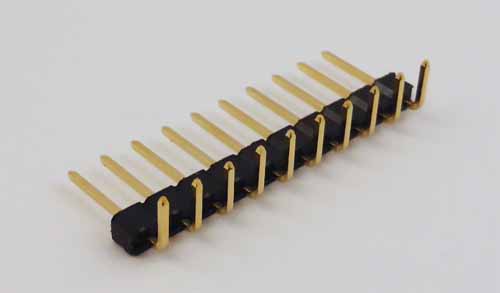

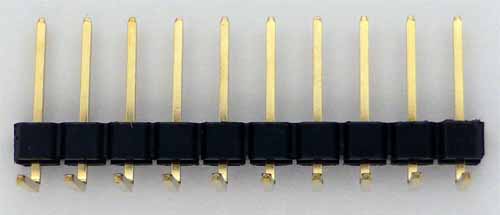

【　付属ピンヘッダ外観１　】

【　付属ピンヘッダ外観２　】

製　作　例

　製作といっても付属ピンヘッダを基板に取り付けるだけです。　

　ピンヘッダの位置決めのために１ヶ所のみハンダ付けしました。

【　Ｓｔｅｐ１　仮付け　】

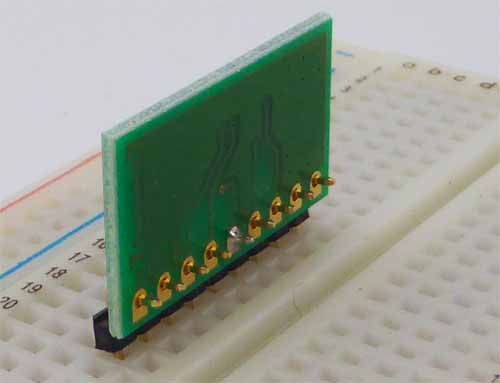

ブレッドボードに差して垂直になることを確認しました。

【　Ｓｔｅｐ２　垂直取付け確認　】

位置決め確認後、残りのピンもハンダ付けしました。

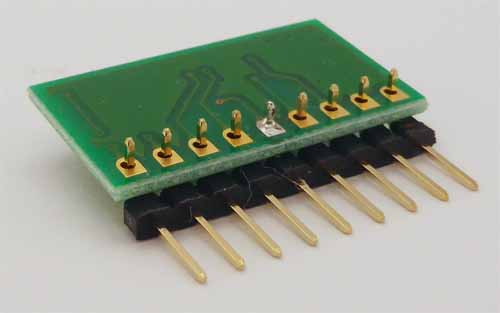

【　Ｓｔｅｐ３　全ピンハンダ付け　】

　ハンダ面側のピンの出っ張りをカットしました。　上記はカット直後の様子です。　その後、高さが揃うようにやすり掛けしました。

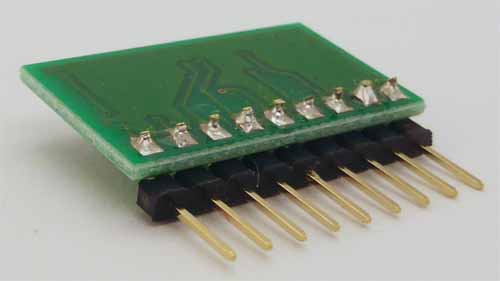

【　Ｓｔｅｐ４　ピン出代分カット　】

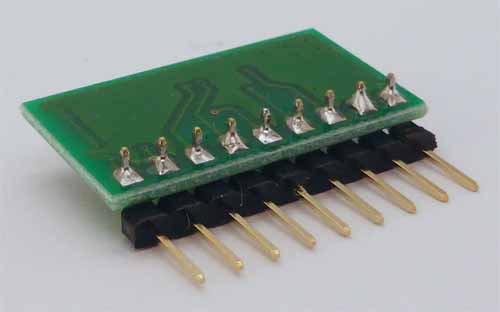

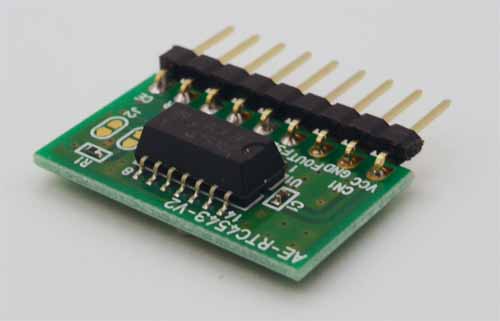

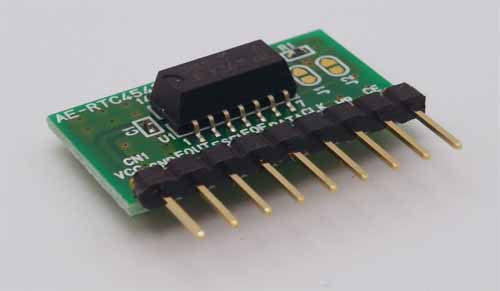

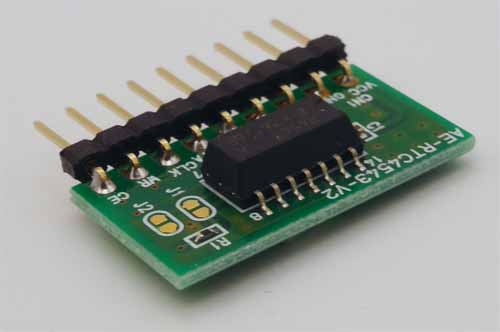

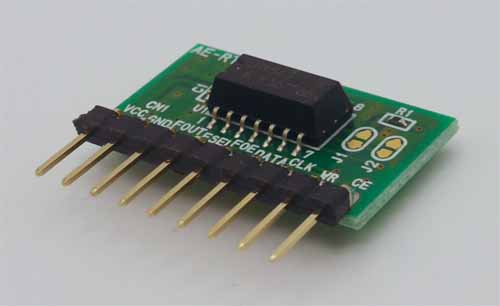

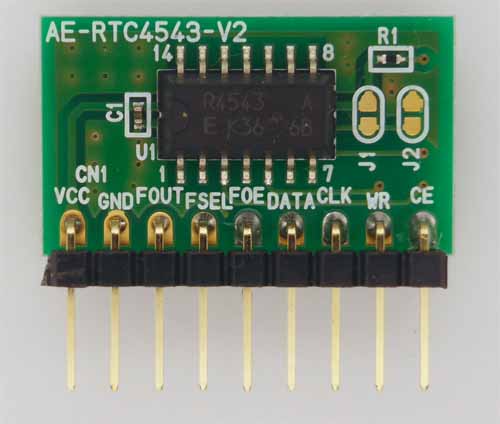

【　完成外観１　】

【　完成外観２　】

【　完成外観３　】

【　完成外観４　】

【　完成外観５　】

動　作　確　認　

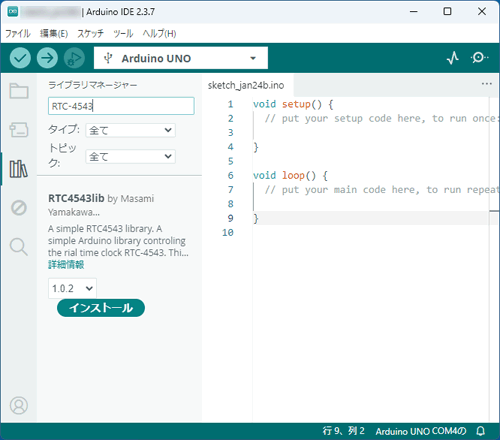

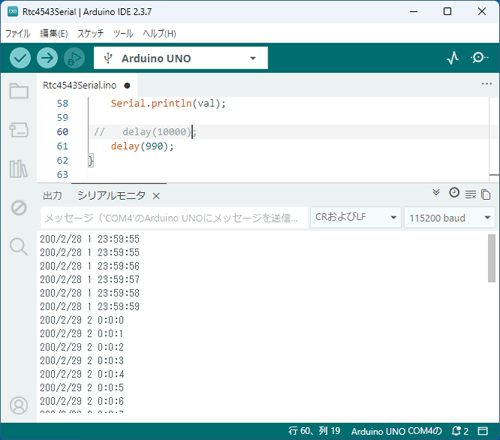

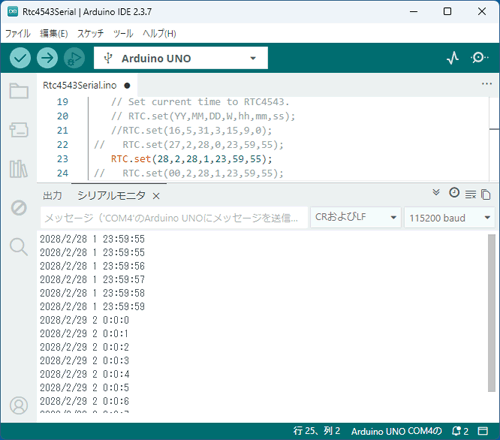

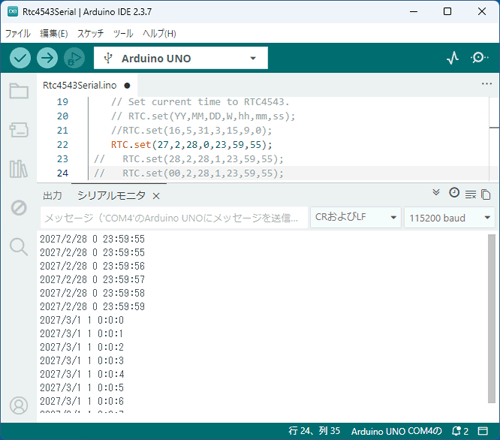

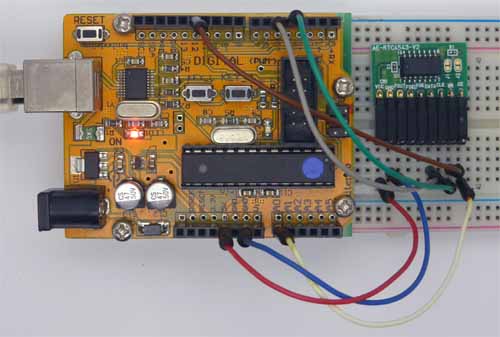

　Ａｒｄｕｉｎｏ　ＵＮＯ互換機「びんぼうでいいの (U3R)」を利用して動作確認しました。

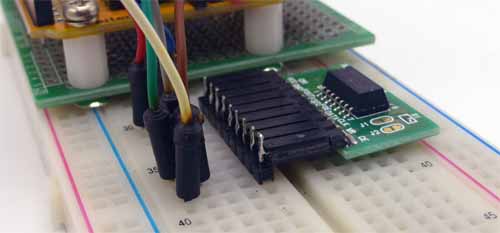

【　動作確認外観１　】

動作確認時接続
基板端子記号	マイコン側	電線色	備考（ＨＷ－５５０側）
ＶＣＣ	５Ｖ	赤色	電源＋側
ＧＮＤ	ＧＮＤ	青色	コモン（電源－側）
ＤＡＴＡ	ＤＩＧＩＴＡＬ　５	灰色	データ
ＣＬＫ	ＤＩＧＩＴＡＬ　４	緑色	クロック
ＷＲ	ＤＩＧＩＴＡＬ　１２	茶色	読み出し／書き込み
ＣＥ	ＤＩＧＩＴＡＬ　１４（ＡＮＡＬＯＧ　０）	白色	チップセレクト
