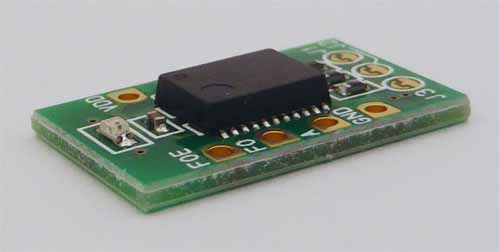

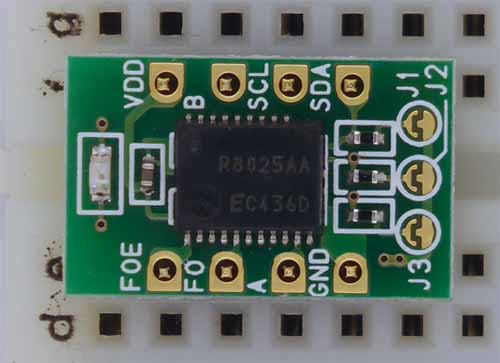

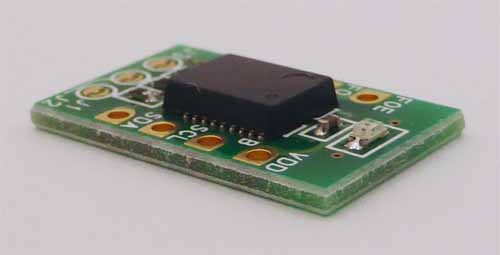

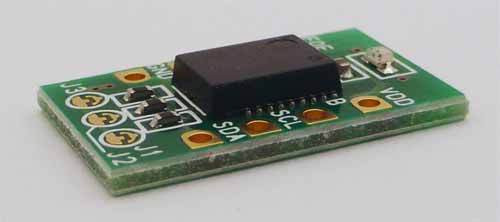

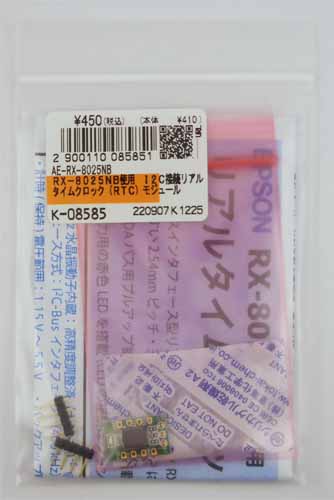

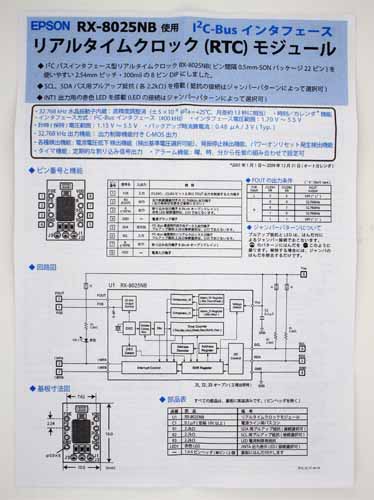

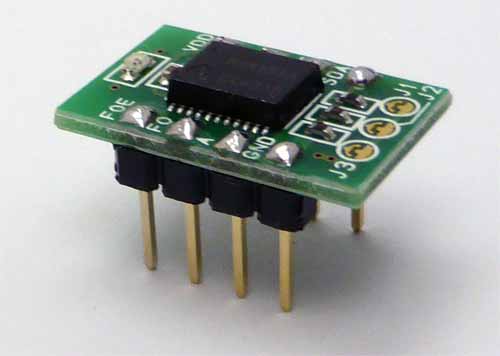

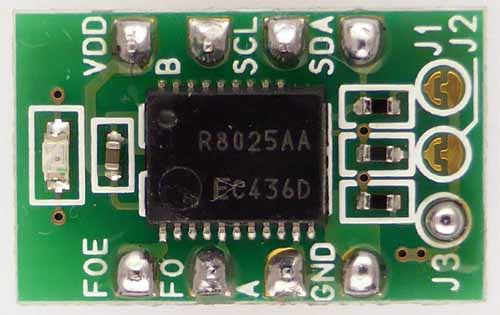

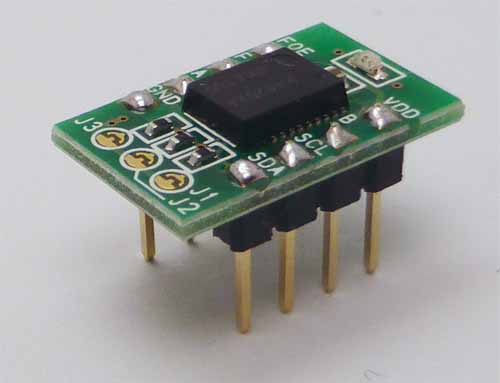

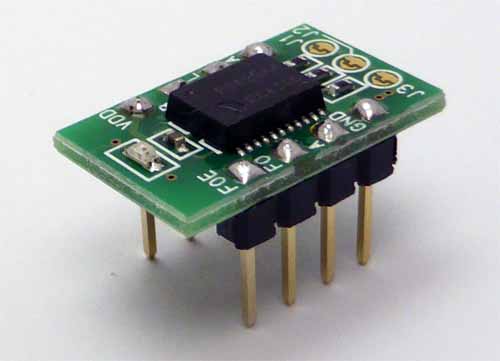

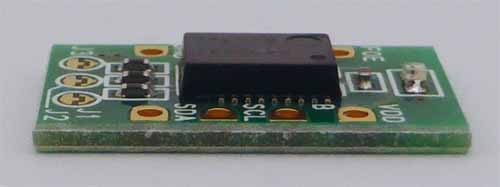

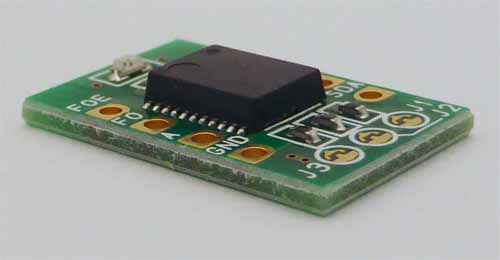

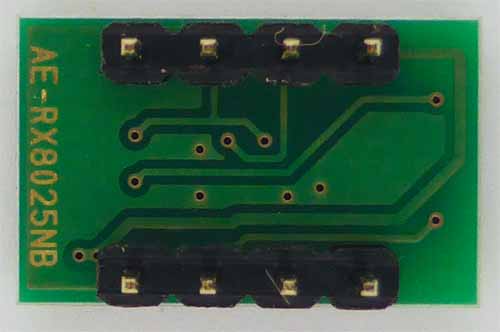

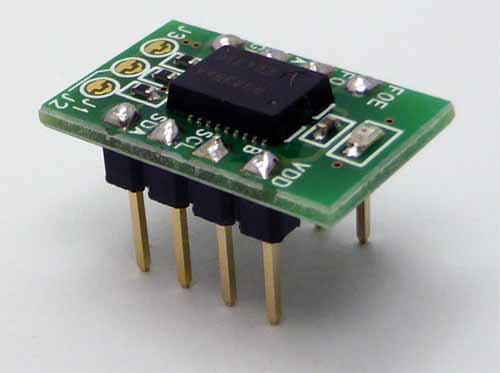

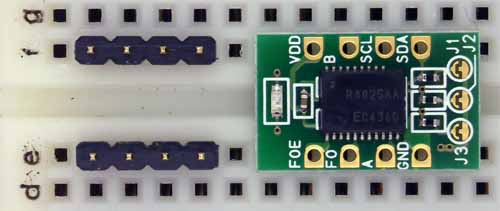

ＲＸ－８０２５ＮＢ使用　Ｉ２Ｃ接続リアルタイムクロック（ＲＴＣ）モジュール (K-08585/108585)

概要

ＲＸ－８０２５ＮＢを利用したリアルタイムクロックです。

動作電圧範囲

＋１．７Ｖｄｃ～＋５．５Ｖｄｃ

発振器

３２．７６８ｋＨｚ水晶振動子内蔵

周波数精度

±５×１０^－６　（月差１３秒相当）

内蔵カウンタ

時刻カウンタ　：　秒（０～５９）、分（０～５９）、
　　　　　　　　　　　時　２４時間制：０～２３
　　　　　　　　　　　　　１２時間制：１２→１→・・・→１１→３２→２１→・・・→３１

カレンダカウンタ　：　日（１～３１）、月（１～１２）、年（０～９９）　　　　　　　　　　　　　

曜日カウンタ　：　曜日（０：日曜日～６：土曜日）

ＦＯＵＴ
クロック出力

インタフェース

Ｉ２Ｃ　（最大４００ｋＨｚ）

アドレス：０ｘ３２

その他

時計精度調整機能

定周期割り込み発生機能

アラーム機能

発振停止検出機能

電源低下検出機能（電圧監視機能）

パワーオンリセット検出機能（バックアップ電源／電源オフ→オン識別用）

　ＳＣＬ信号、ＳＤＡ信号用プルアップ抵抗は基板内抵抗を使用せず、外付け抵抗２．７ｋΩを追加しました。

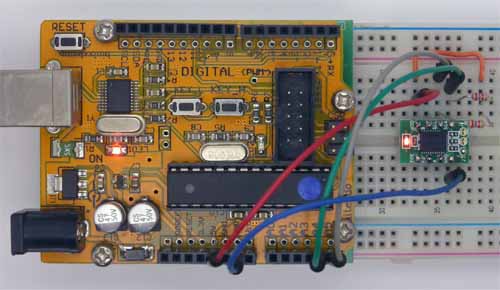

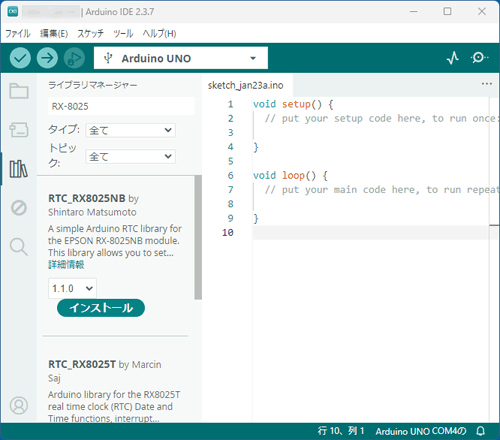

　「ＲＴＣ＿ＲＸ８０２５　ｂｙ　Ｓｈｉｎｔａｒｏ　Matsumoto」を利用させていただきました。

　うるう年ではない２０２７年２月２８日から３月１日への移行を確認しました。

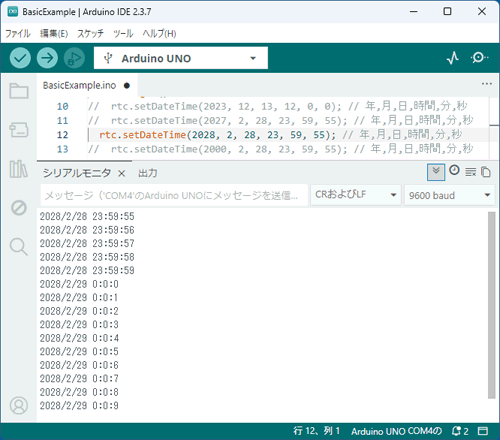

　うるう年となる２０２８年２月２８日から２月２９日への移行を確認しました。

　仕様範囲外ですが、うるう年であった２０００年２月２８日から２月２９日への移行を確認しました。　（この年は４００年に一度のうるう年でした。）
