データ番号

1898

区　分

キット

分　類

電源

品　名

ＤＩＹ　Ｋｉｔ　ＬＭ３１７　Ａｄｊｕｓｔａｂｌｅ　Ｒｅｇｕｌａｔｅｄ　Ｖｏｌｔａｇｅ　１１０Ｖ　ｔｏ　１．２５Ｖ−１２．５Ｖ　Ｓｔｅｐ−ｄｏｗｎ　Ｐｏｗｅｒ　Ｓｕｐｐｌｙ　Ｍｏｄｕｌｅ　ＰＣＢ　Ｂｏａｒｄ　Ｅｌｅｃｔｒｏｎｉｃ　ｋｉｔｓ

発売元

価　格

920円

主要部品

LM317U CD4069 9014 1N4007

電　源

１１０Ｖａｃ

概略仕様

付属基板

専用基板　ＣＡＩ−２０３　Ｋ２１４１１９ＢＳ　３１１８−ＣＡＩ

付属ケース

−

外形寸法

ケース組込時　W112.2mm　D83.6mm　H39.5mm　（つまみ含む、ＡＣコード除く）

追加購入
部品

−

コメント

改　造

−

その他

（製作例）

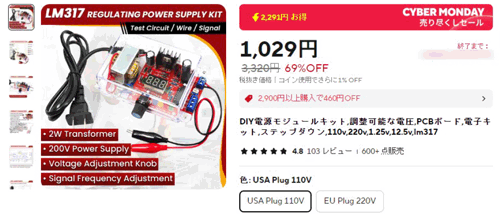

【　購入時商品Ｗｅｂページ　】

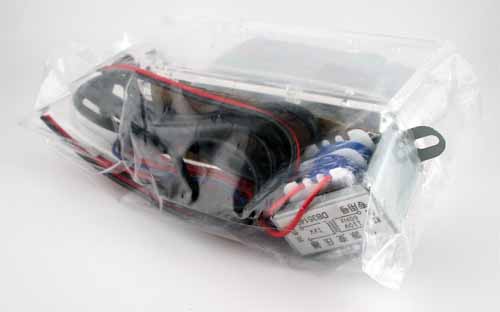

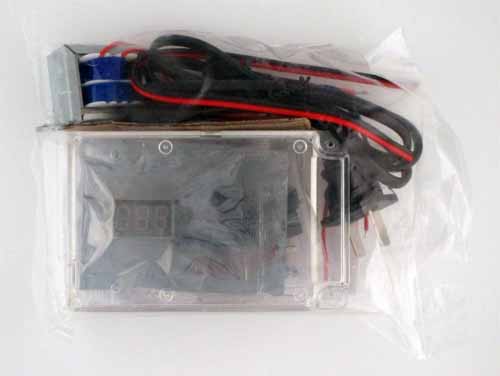

【　梱包状態　】

【　商品パッケージ外観１　】

【　商品パッケージ外観２　】

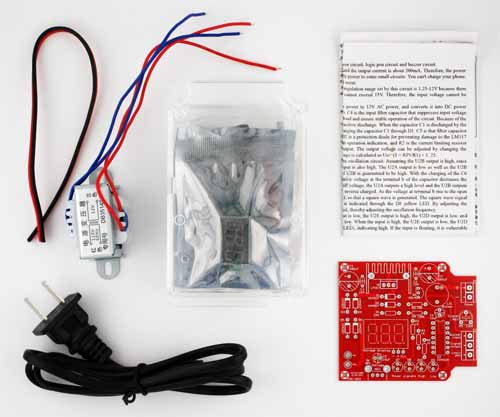

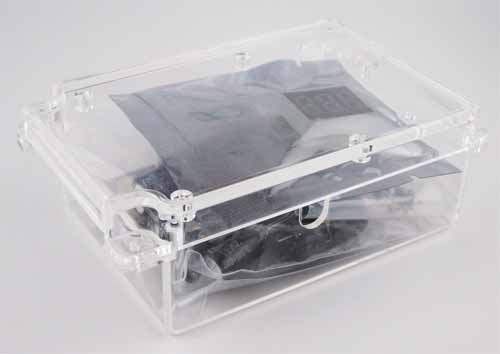

【　構成品外観１（全体）　】

ケースの中に部品パッケージが入っていました。

【　構成品外観２（ケース外観）　】

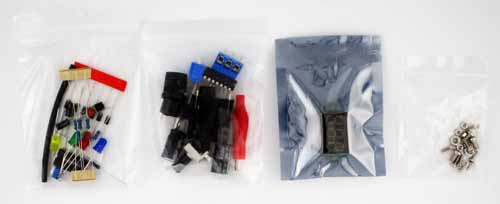

【　構成品外観３（ケース内部部品パッケージ）　】

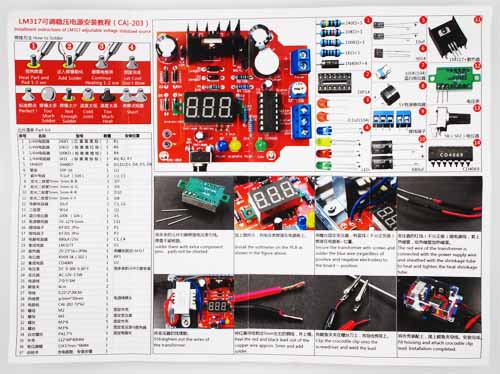

【　組立説明資料１　】

【　組立説明資料２　】

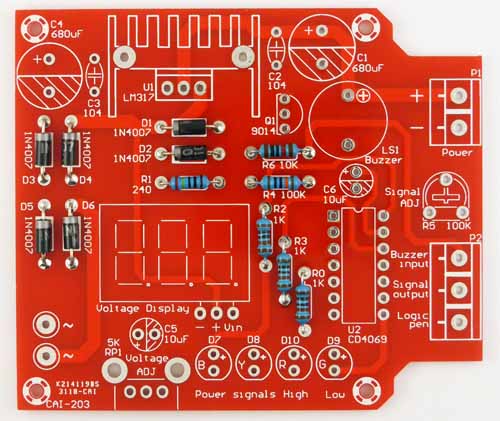

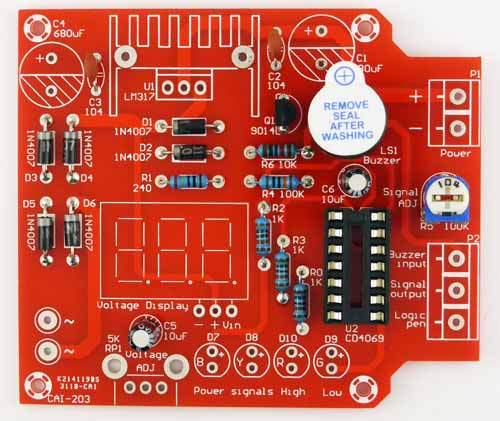

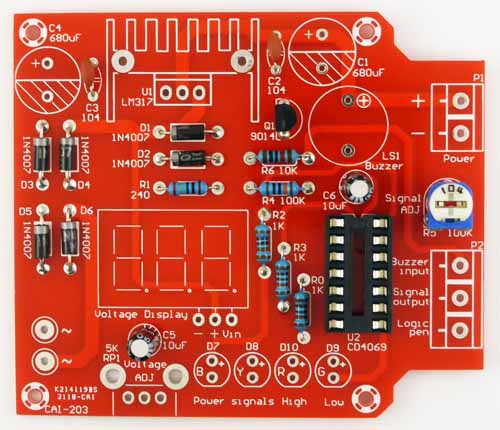

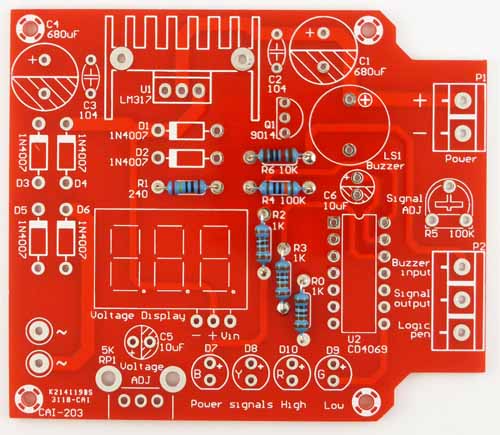

【　プリント基板（部品面）　】

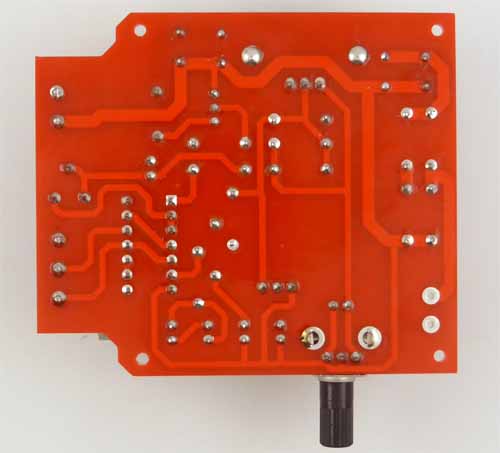

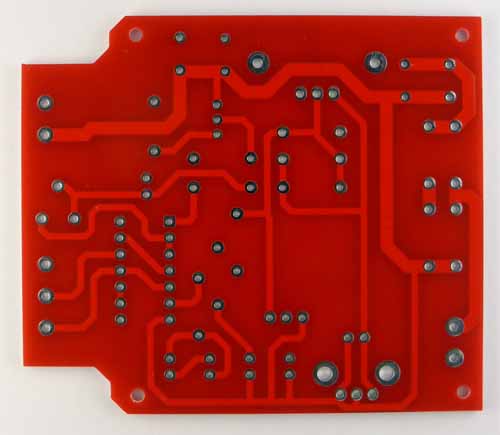

【　プリント基板（ハンダ面）　】

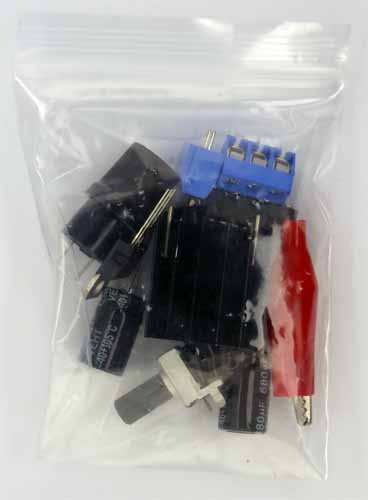

【　部品パーケージ１　外観　】

【　部品パーケージ１　外観　】

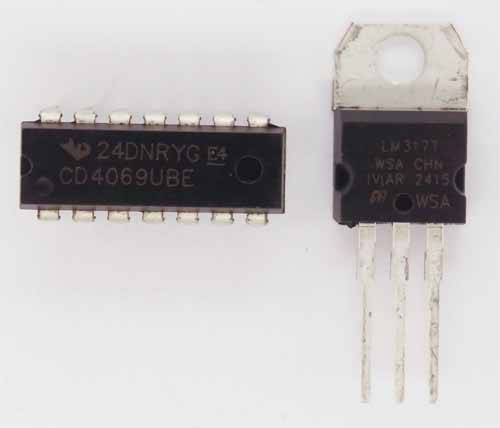

【　部品パーケージ１　半導体部品　】

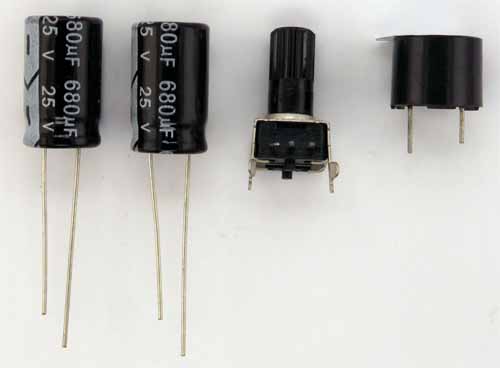

【　部品パーケージ１　電解キャパシタ・可変抵抗器・電子ブザー　】

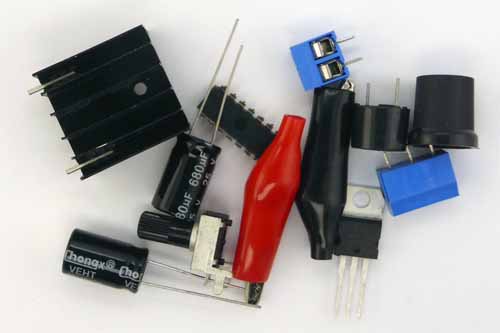

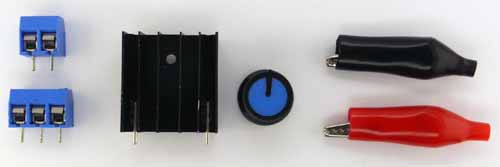

【　部品パーケージ１　端子台・放熱板・つまみ・ミノムシクリップ　　】

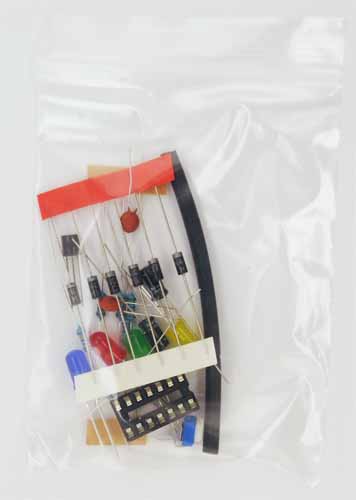

【　部品パーケージ２　外観　】

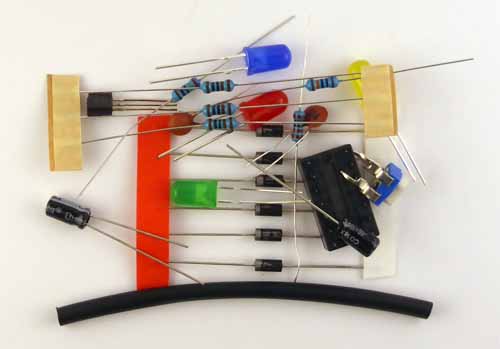

【　部品パーケージ２　構成品　】

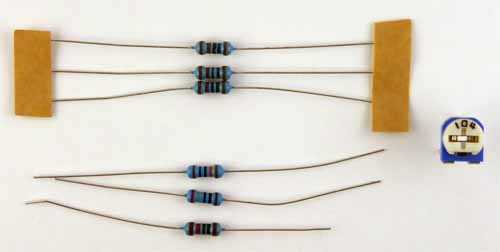

【　部品パーケージ２　抵抗・半固定抵抗器　】

【　部品パーケージ２　ダイオード・トランジスタ　】

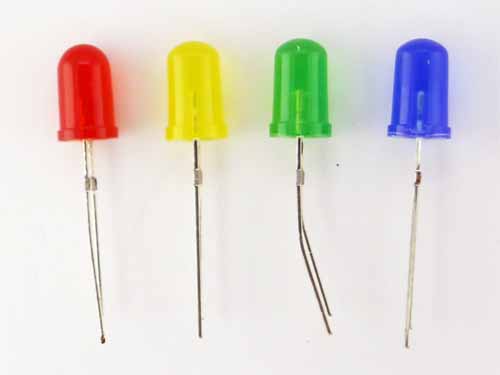

【　部品パーケージ２　ＬＥＤ　】

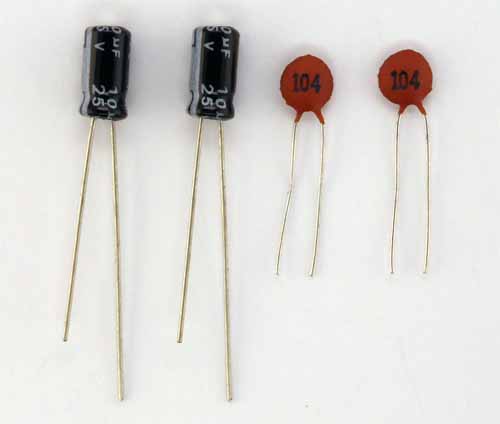

【　部品パーケージ２　電解キャパシタ・セラミックキャパシタ　】

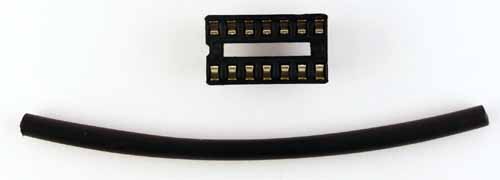

【　部品パーケージ２　ＩＣソケット・熱収縮チューブ　】

【　電圧計　パーケージ外観　】

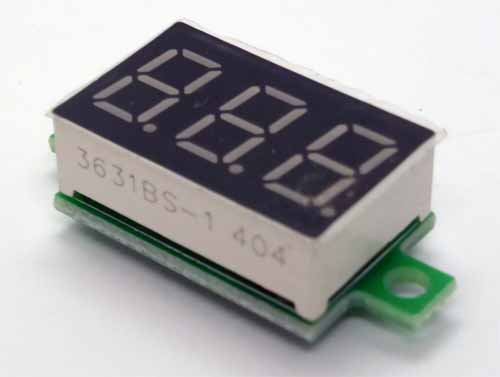

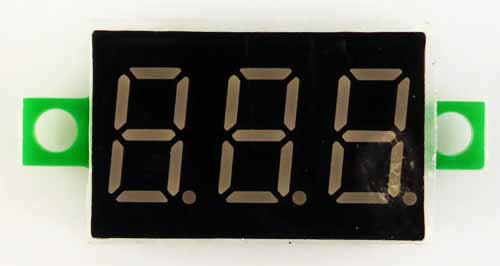

【　電圧計　外観１　】

【　電圧計　外観２　】

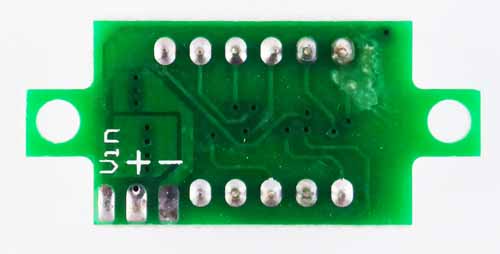

【　電圧計　外観３　】

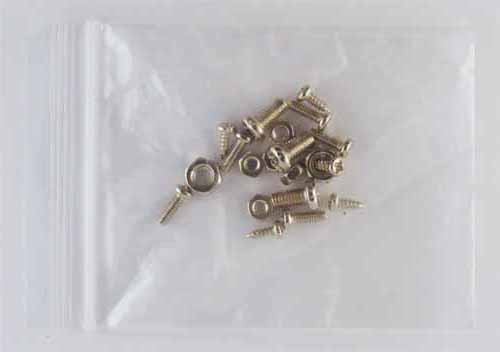

【　ネジ類パーケージ　外観　　】

予備用なのか数量多めに入っていました。（助かりました。）

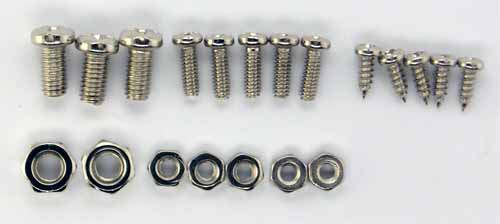

【　ネジ類パーケージ　構成品　　】

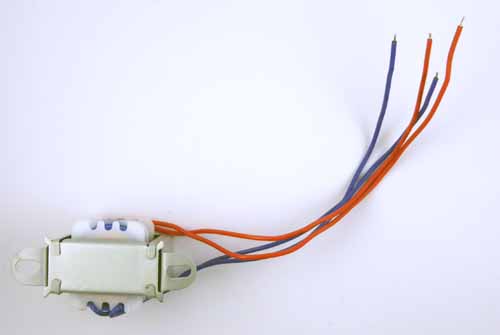

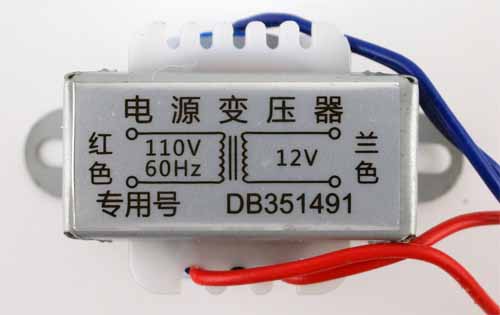

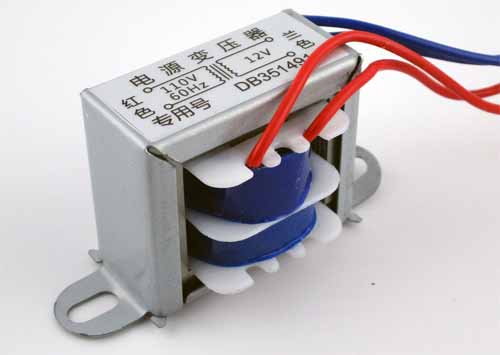

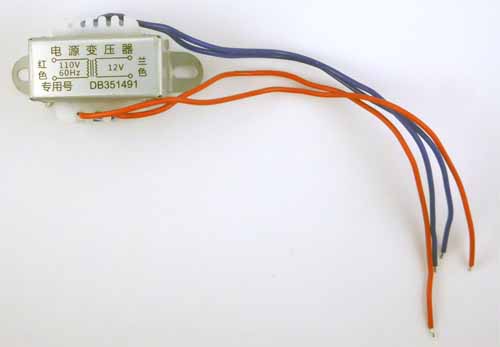

【　電源トランス　外観１　】

【　電源トランス　外観２　】

【　電源トランス　外観３　】

【　電源トランス　外観４　】

注意：ＰＳＥマークは入っていません。

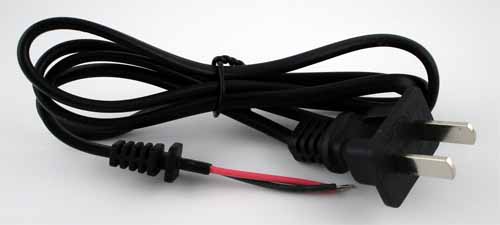

【　ＡＣコード　】

長さは約２３０ｍｍです。

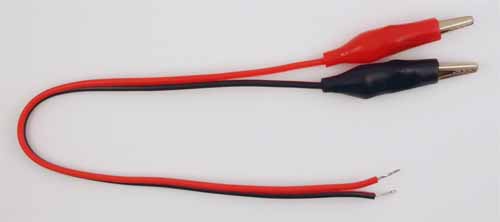

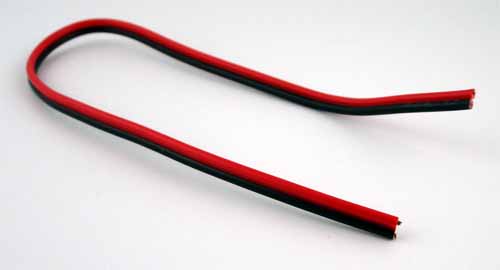

【　電源コード　（出力接続用）　】

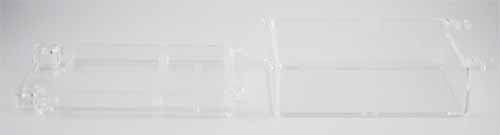

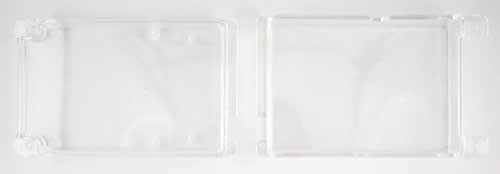

【　ケース　外観１　】

【　ケース　外観２　】

製　作　例

　 部品高さの低い順番に基板を組立ました。　

【　Ｓｔｅｐ１　抵抗取付け　】

【　Ｓｔｅｐ２　ダイオード取付け　】

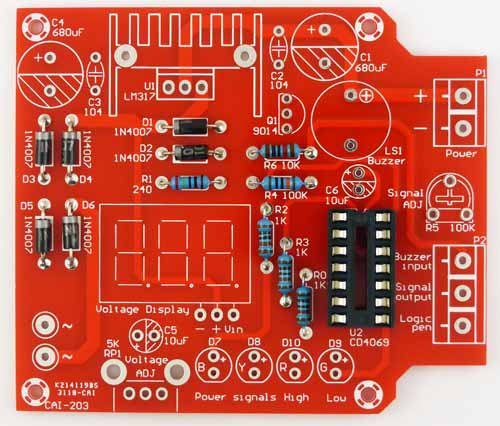

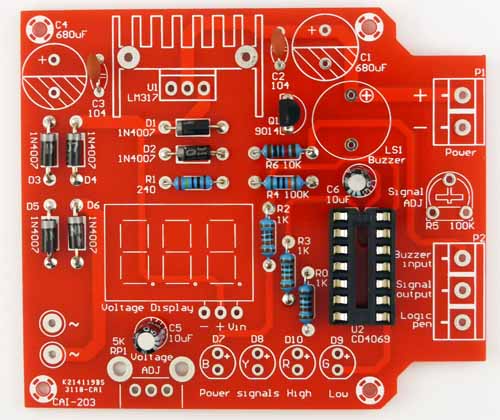

【　Ｓｔｅｐ３　ＩＣソケット取付け　】

【　Ｓｔｅｐ４　トランジスタ取付け　】

【　Ｓｔｅｐ５　セラミックキャパシタ取付け　】

【　Ｓｔｅｐ６　小型電解キャパシタ取付け　】

【　Ｓｔｅｐ７　半固定抵抗取付け　】

【　Ｓｔｅｐ８　電子ブザー取付け　】

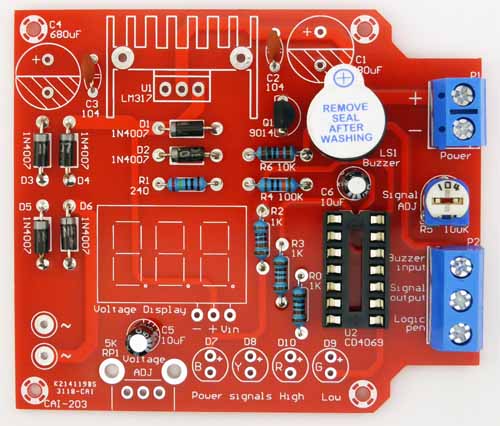

【　Ｓｔｅｐ９　端子台取付け　】

これまでにカットしたリード線を電圧計のリード線として再利用します。

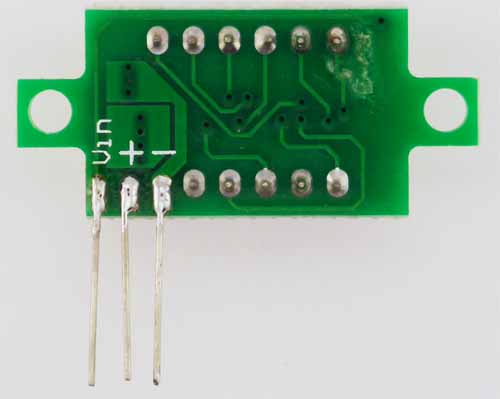

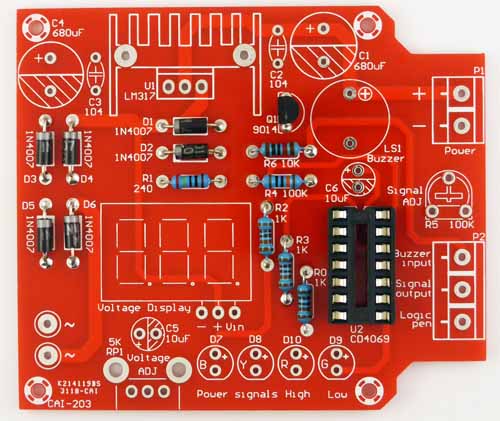

【　Ｓｔｅｐ１０　電圧計リード線ハンダ付け　】

電圧計の左端をＤ６、右端をＲ２に押し付けるかたちで取り付けます。

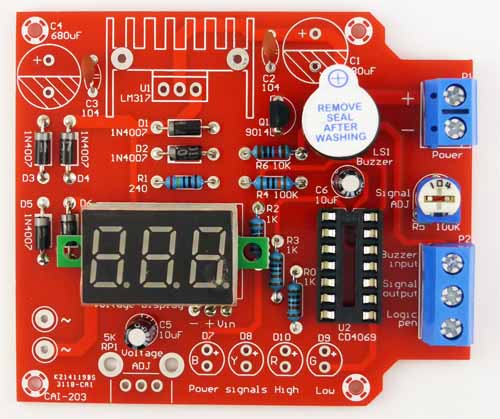

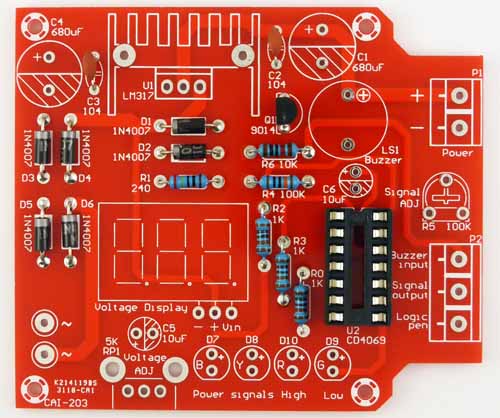

【　Ｓｔｅｐ１１　電圧計取付け　】

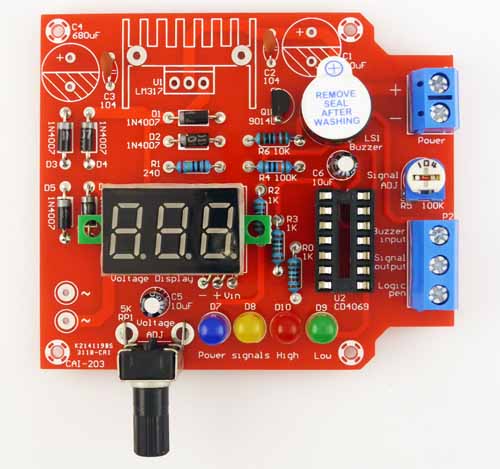

【　Ｓｔｅｐ１２　ＬＥＤ取付け　】

【　Ｓｔｅｐ１３　可変抵抗器（ボリューム）取付け　　】

【　Ｓｔｅｐ１４　大型電解キャパシタ取付け　　】

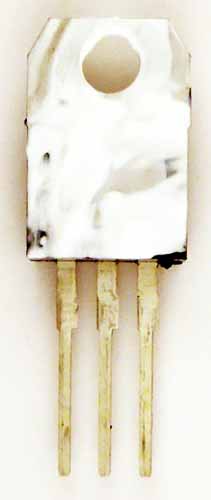

【　Ｓｔｅｐ１５　シリコングリス塗布　　】

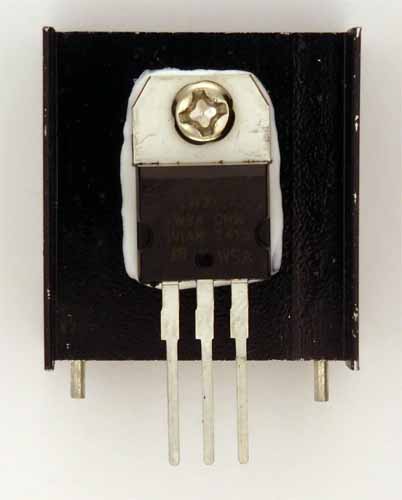

【　Ｓｔｅｐ１６　ＬＭ３１７Ｔ放熱板取付け　　】

この基板にＣＤ４０６９を取り付ければ基板完成です。

【　Ｓｔｅｐ１７　ＬＭ３１７Ｔ取付け　】

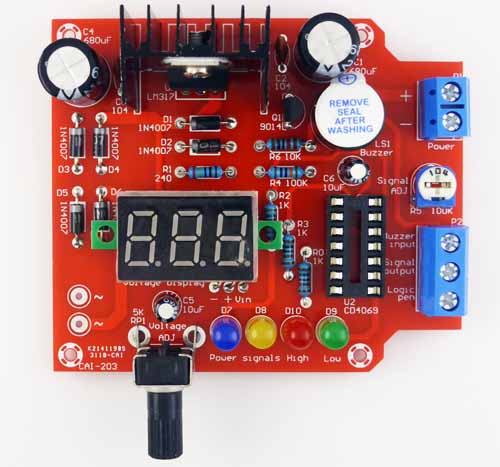

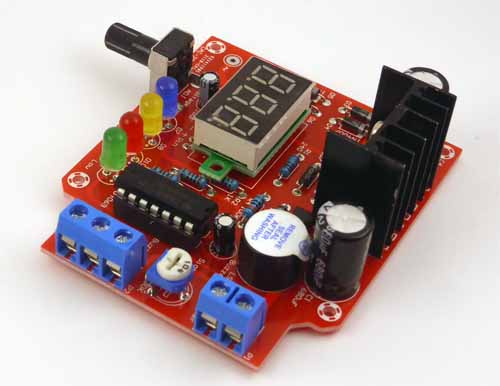

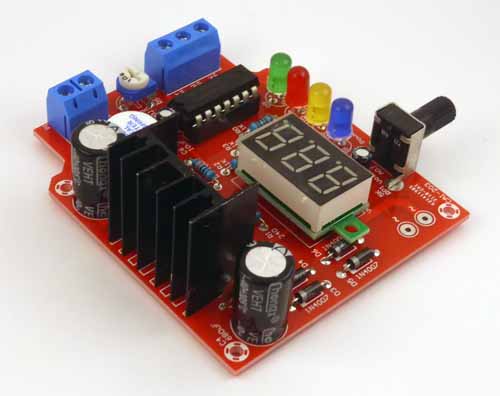

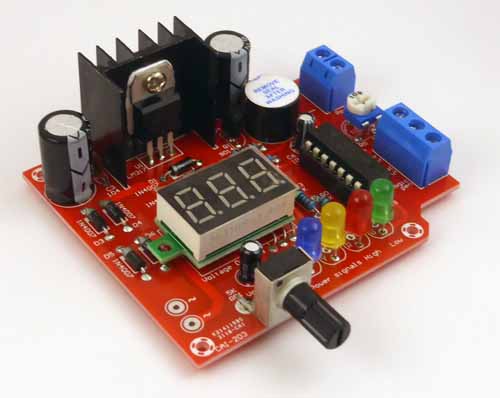

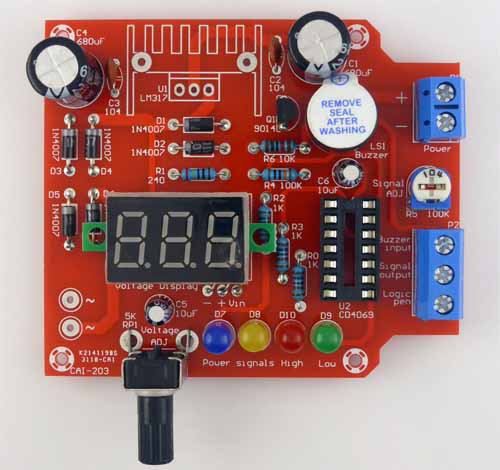

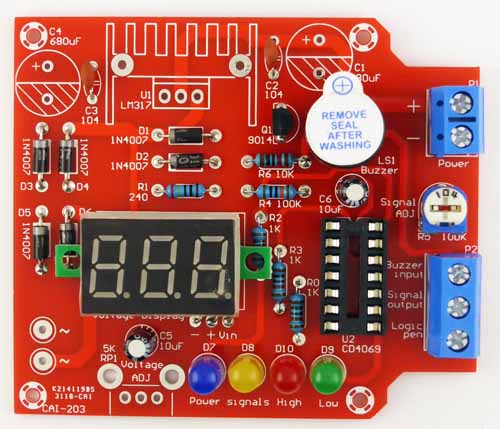

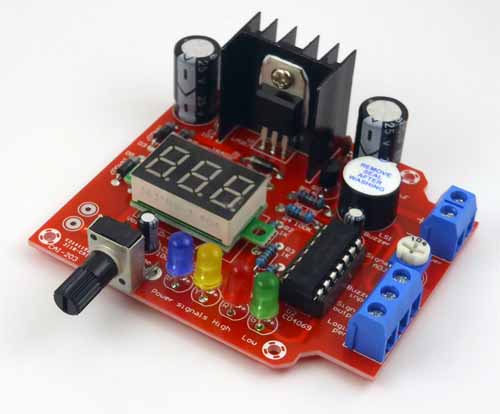

【　基板完成外観１　】

【　基板完成外観２　】

【　基板完成外観３　】

【　基板完成外観４　】

【　基板完成外観５　】

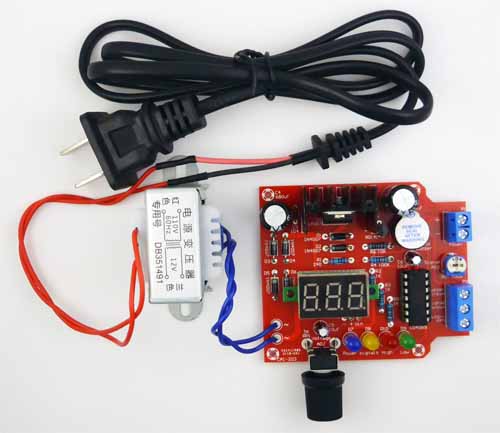

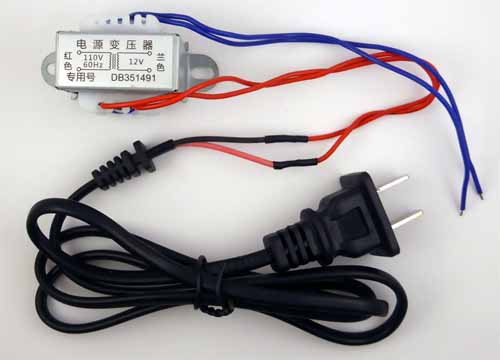

【　ＳＴＥＰ１８　ＡＣコード・電源トランスハンダ付け　】

【　ＳＴＥＰ１９　電源トランス２次側リード線の基板接続　】

【　Ｓｔｅｐ２０　出力電線ミノムシクリップハンダ付け　　】

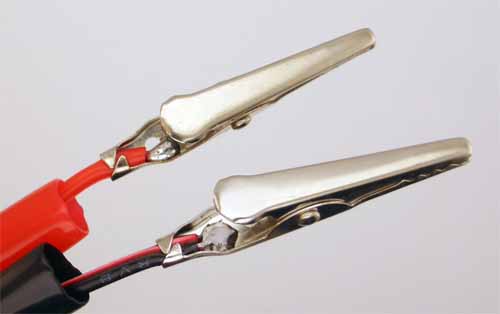

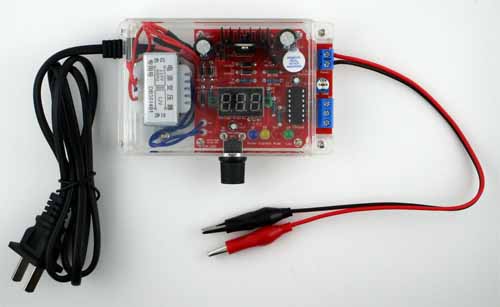

【　Ｓｔｅｐ２１　出力電線ミノムシクリップ完成外観　　】

　次はケース組込みとなりますが、その前に動作確認をすることができます。　今回は感電事故防止のため、ケース組込み後に動作確認をすることにしました。

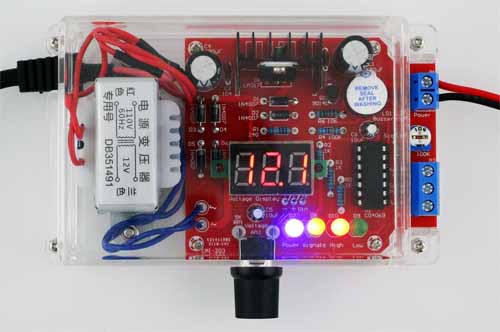

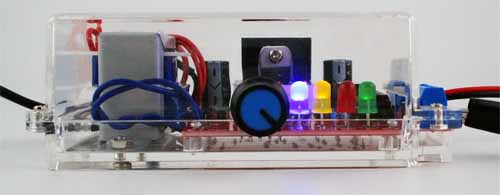

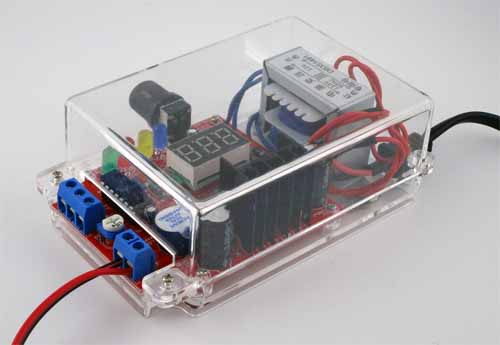

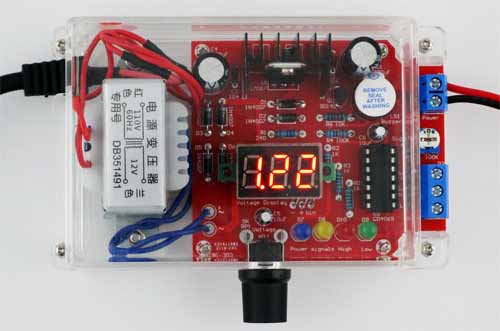

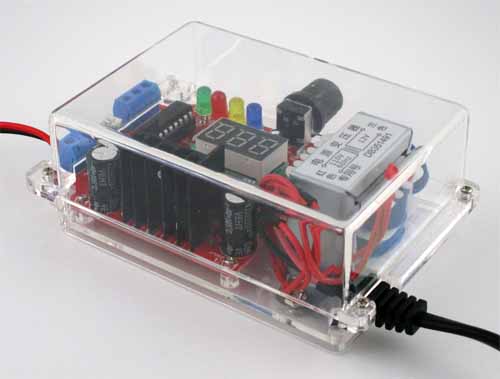

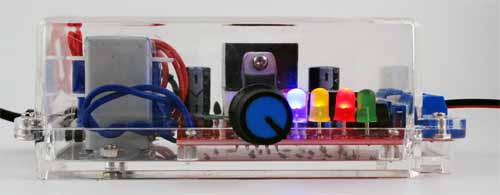

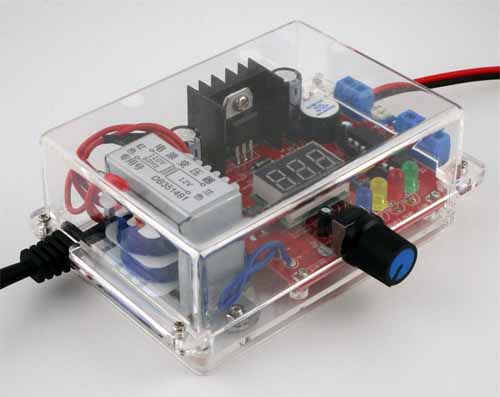

【　ケース組込み後　完成外観１　】

【　ケース組込み後　完成外観２　】

【　ケース組込み後　完成外観３　】

【　ケース組込み後　完成外観４　】

動　作　確　認

１．ＤＣ電源出力

　電源トランス１次側側は定格１１０Ｖａｃですが、国内では１００Ｖａｃで利用することになります。　そのため、最大出力電圧が約１０％低下することになります。　また、ＬＭ３１７Ｔは使用時に注意が必要なデバイスです。　特に入出力電位差が３Ｖｄｃ必要、最小出力電流が５ｍＡｍａｘ（ＳＴ社製の場合）と規定されている、出力可変範囲が広い場合の低出力電圧時の損失（≒発熱）がとても大きくなるなどへの気配りが必要となります。

　まず、無負荷時の出力電圧範囲を確認した結果を下記に掲載します。　下記は一例で、1次側電圧の変動によって電圧範囲が変化します。　また、ＤＣ電源出力時は青色ＬＥＤが点灯しますが、各ＬＥＤはＤＣ電源出力ラインに接続されているため、確実にＬＥＤ点灯を確認できるは約２．６Ｖを超える出力設定の場合です。　約２．６Ｖ以下ではＬＥＤ点灯確認ができない場合があります。

ＬＥＤ点灯確認できるのは約２．６Ｖ以上の場合でした。

【　最小出力電圧設定時　】

【　最大出力電圧設定時　】

　ここで、出力電圧表示をする電圧計の数値をＭＥＴＥＸ社製「信機能付きディジタル式テスタＭ−３８７０Ｄ」と比較してみました。　その結果を下記に掲載します。　１０，８Ｖ以上は出力のリップルが急増したため未測定です。

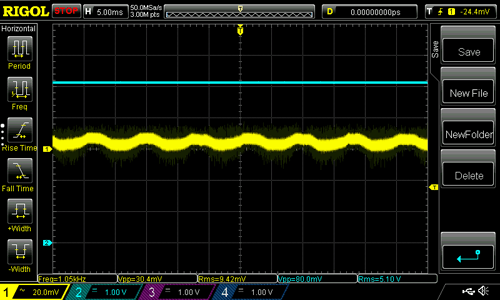

　出力波形を確認すると出力電流がある値を超えるとリップルが急増します。　下記に出力電圧５Vでのリップル観測例を掲載します。

【　リップル急増直前波形　】

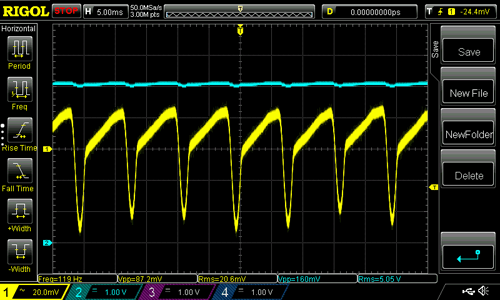

【　リップル急増後波形　】

　代表的な出力電圧におけるリッブル急増電圧を調べてみた結果を下記に掲載します。　ただし、ＡＣ電源電圧や温度と思われる要因で測定結果の再現性は乏しいです。　下記結果は参考としてください。

• 　最大出力電流は２００ｍＡなので、これを超える電流は流さないようにしました。
  　　

• 　細かい電圧調整が困難であるため設定出力電圧に対して電圧計の値 がずれている測定点もあります。
  　　

• 　リップル急増時には電圧計の数値が若干低下します。

２．ブザー入力

　定格電圧５Ｖｄｃの電子ブザーが搭載されていますが、この電子ブザーは電源出力ラインに接続されています。　そのため、電子ブザーを利用する場合は出力電圧を５Ｖに設定する必要があります。

　ブザー音を発生させるためには端子台Ｂｕｚｚｅｒ　ｉｎｐｕｔにプラス側、端子台−にマイナス側の電圧を印加します。　今回は約１．３Ｖ（電流０．１ｍＡ以下）を印加することでそれなりの音量でブザー音を発生できました。

　ブザー音のサンプル音の「リンク先」を掲載します。　「リンク先」の文字をクリックするとＭＰ３ファイルにアクセスできます。

３．信号出力

　パルス信号は端子台Ｓｉｇｎａｌ　Ｏｕｔｐｕｔにプラス側、端子台−にマイナス側の電圧を出力します。　　パルス信号を出力するＣＤ４０６９の電源ラインはＤＣ電源の出力ラインに接続されていますのでＤＣ電源の出力設定によって振幅を調整することができます。　ＣＤ４０６９の推奨電源電圧範囲は３V〜１８Vですので、本製品では３V〜１０Ｖ程度のパルスを得ることができます。　パルス出力がＬレベルの場合、黄色ＬＥＤが消灯、Ｈレベルの場合、黄色ＬＥＤが点灯します。

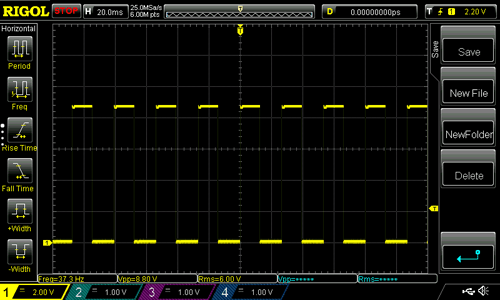

　発振周波数は半固定抵抗Ｒ５（Ｓｉｇｎａｌ　ＡＤＪ）で調整できますが、調整範囲は低い周波数領域でした。　この周波数領域での利用方法は思い浮かびません。　参考までに電源電圧１０Ｖでの出力波形を掲載します。　低い周波数では方形波となりますが、周波数を高くすると立上り立下り波形の肩がなまってきて、最後は発振停止となります。

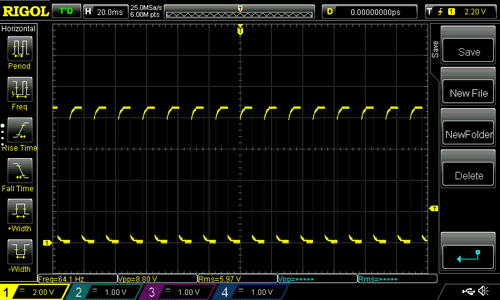

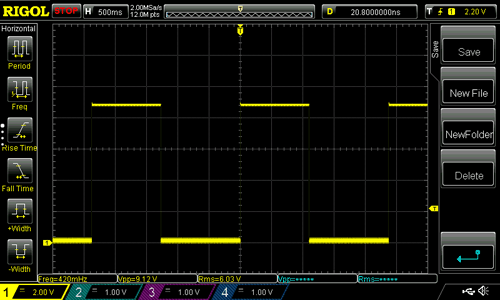

【　最低周波数設定　】

【　最高周波数設定　】

【　最大周波数設定（波形肩なまり時）　】

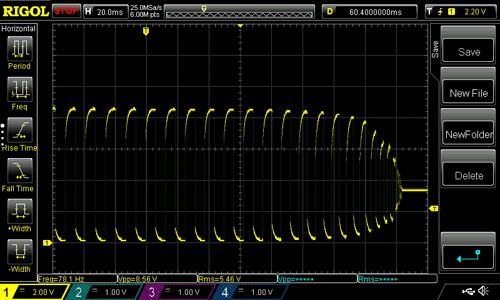

【　発振停止時　】

４．ロジックペン

　ロジックペン入力は端子台Ｌｏｇｉｃ　ｐｅｎｎｐｕｔにプラス側、端子台−にマイナス側の電圧を印加します。　　Ｌｏｗレベル時は緑色ＬＥＤが点灯、Ｈｉｇｈレベル時は赤色ＬＥＤが点灯します。　（注意：ＬＥＤ点灯確認できるのは約２．６Ｖ以上の場合でした。）

　なお、ＣＤ４０６９の推奨電源電圧範囲は３V〜１８Vですので、本製品では３V〜１０Ｖ程度の範囲で使用することをお勧めします。

【　Ｌｏｇｉｃ　ｐｅｎ　Ｌｏｗレベル時　（緑色ＬＥＤ点灯）　】

【　Ｌｏｇｉｃ　ｐｅｎ　Ｈｉｇｈレベル時　（赤色ＬＥＤ点灯）　】
