易しいラジオきっと (K-7642Q1CS) |
末尾の注意事項をお読み下さい。
本ページは金銭授受を伴う行為を含むAuctionや商用Web Pageからの無断リンク・無断参照を禁じます。
無断リンク・無断参照が判明した時点で然るべき処置をとらさせて頂きます。
|
データ番号 |
1564 |
||||||||||||||||||||||||||||||||||||||
|
区 分 |
キット |
||||||||||||||||||||||||||||||||||||||
|
分 類 |
高周波 |
||||||||||||||||||||||||||||||||||||||
|
品 名 |
易しいラジオきっと (K-7642Q1CS) |
||||||||||||||||||||||||||||||||||||||
|
発売元 |
|
||||||||||||||||||||||||||||||||||||||
|
価 格 |
595円（税別） |
||||||||||||||||||||||||||||||||||||||
|
主要部品 |
TA7642 S9014 |
||||||||||||||||||||||||||||||||||||||
|
電 源 |
３Ｖｄｃ（単三乾電池２本） |
||||||||||||||||||||||||||||||||||||||
|
概略仕様 |
|
||||||||||||||||||||||||||||||||||||||
|
付属基板 |
専用基板 ＺＸ２００８ ２００９．８．８ |
||||||||||||||||||||||||||||||||||||||
|
付属ケース |
− |
||||||||||||||||||||||||||||||||||||||
|
外形寸法 |
組立時 W61.1mm D22.4mm H85.6mm （ケース外形寸法 イヤフォン含まず） |
||||||||||||||||||||||||||||||||||||||
|
追加購入 |
− |
||||||||||||||||||||||||||||||||||||||
|
コメント |
音量調整ができない、放送局選択度が悪いなど実用性が有りません。 また、コストパフォーマンスも良くありません。 |
||||||||||||||||||||||||||||||||||||||
|
改 造 |
− |
||||||||||||||||||||||||||||||||||||||
|
その他 （製作例） |
【 購入当時商品Ｗｅｂページ 】

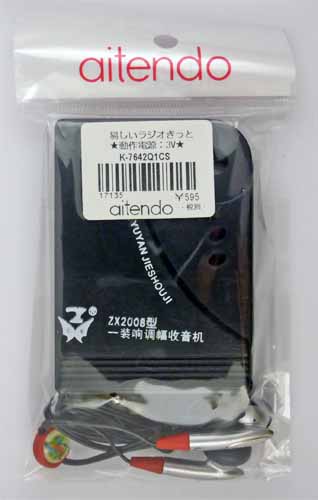

【 商品パッケージ外観 】

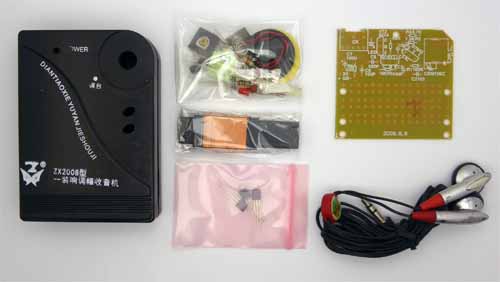

【 構成品外観（全体） 】

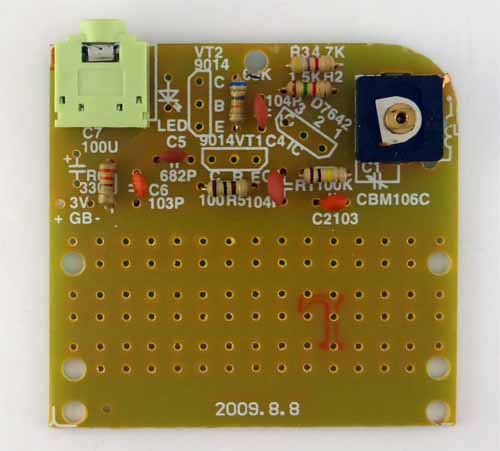

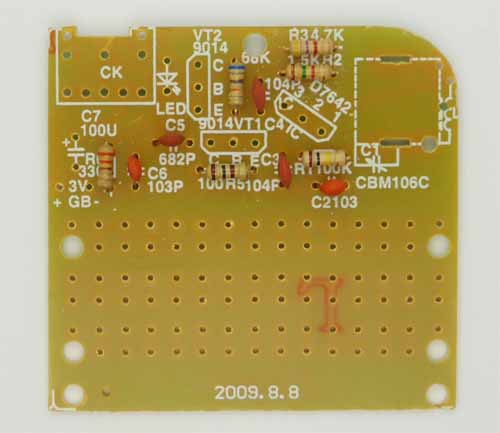

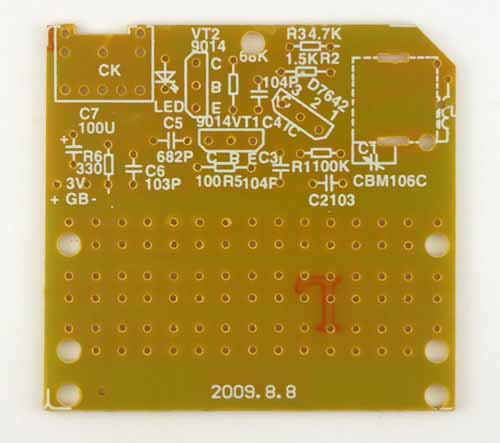

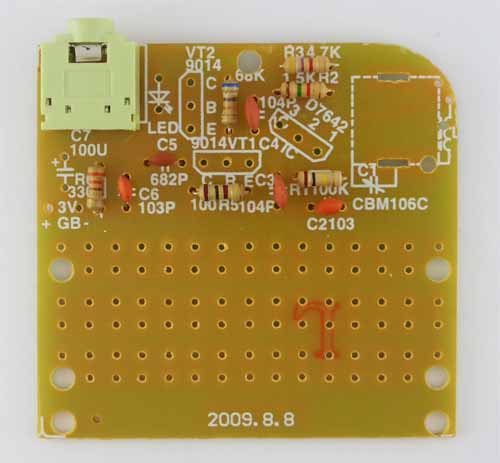

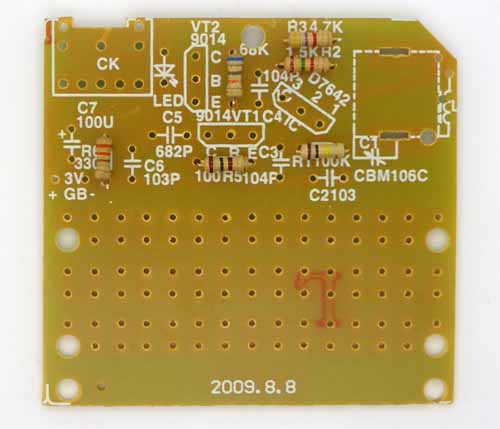

【 プリント基板（部品面） 】

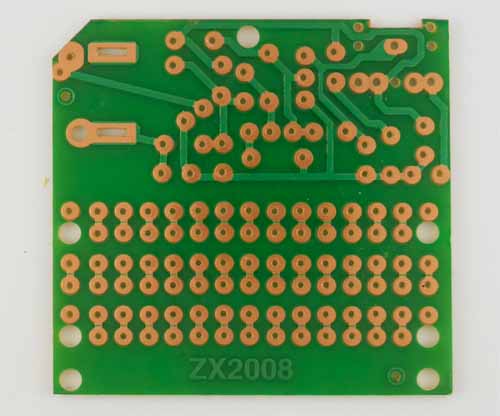

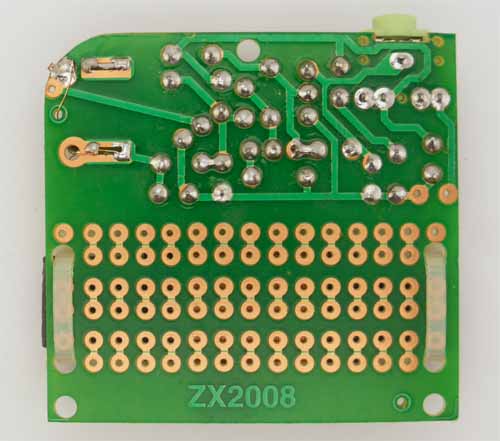

【 プリント基板（ハンダ面） 】

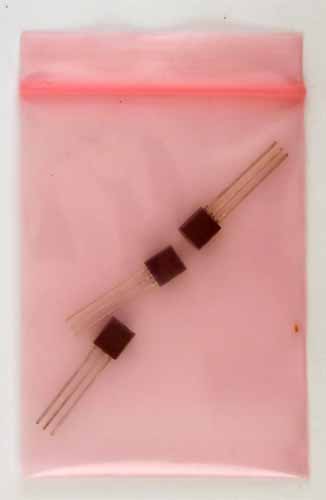

【 半導体デバイス パッケージ外観 】

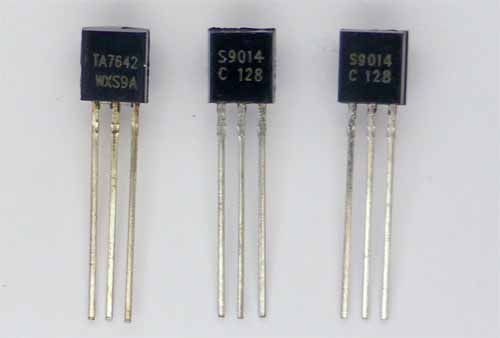

【 半導体デバイス デバイス外観 】
【 部品パッケージ 外観 】

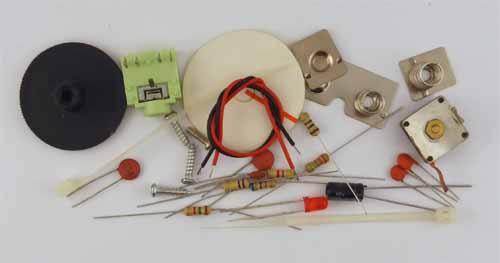

【 部品パッケージ 構成部品 】

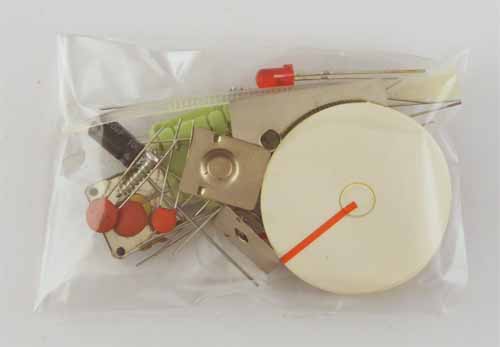

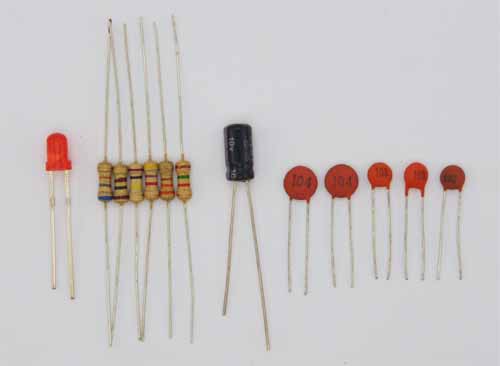

【 部品パッケージ 電子部品 】

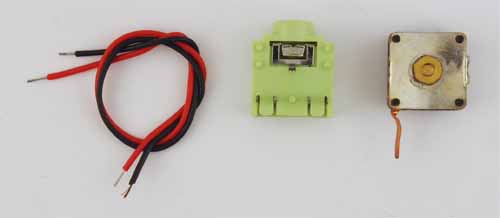

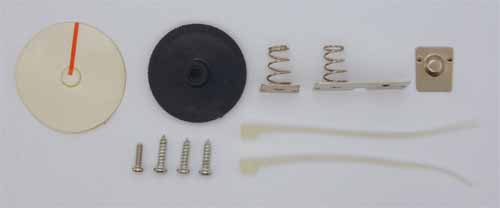

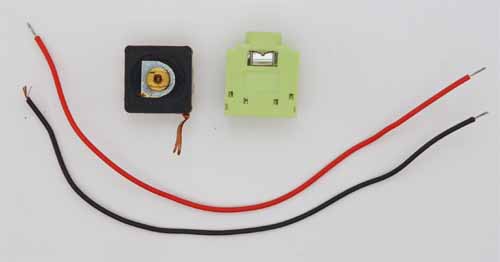

【 部品パッケージ 機構部品１ 外観１ 】
【 部品パッケージ 機構部品１ 外観２ 】
【 部品パッケージ 機構部品２ 外観 】

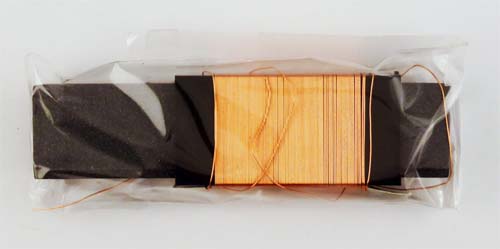

【 バーアンテナ パッケージ外観 】

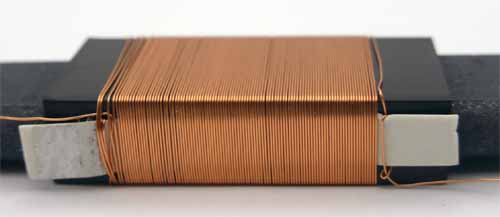

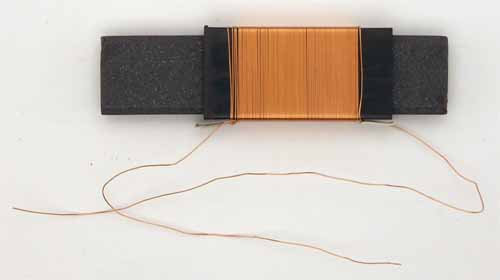

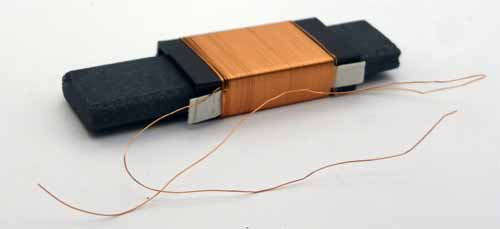

【 バーアンテナ 外観１ 】
【 バーアンテナ 外観２ 】
【 バーアンテナ 外観３ 】

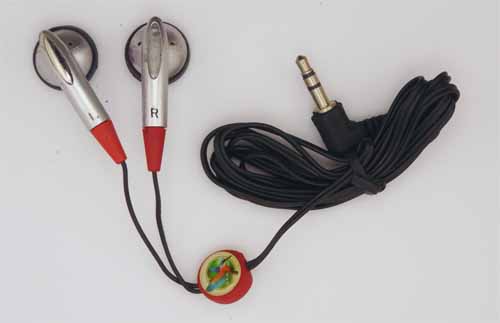

Ｌ・Ｒ直流抵抗値はいずれも実測値約２５．５Ωでした。 【 付属ステレオヘッドフォーン 】

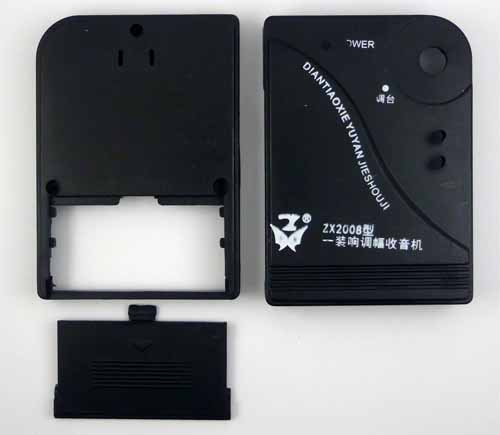

文字のかすれが目に付きます。 【 ケース部品（外観側） 】

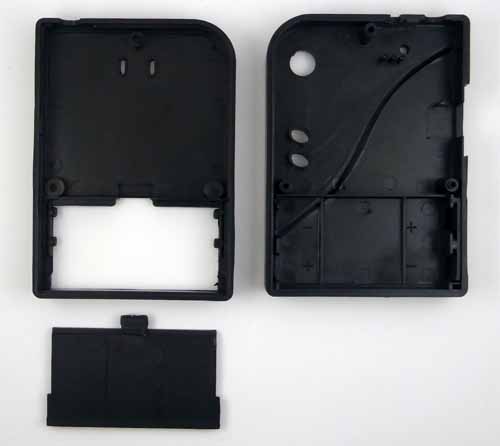

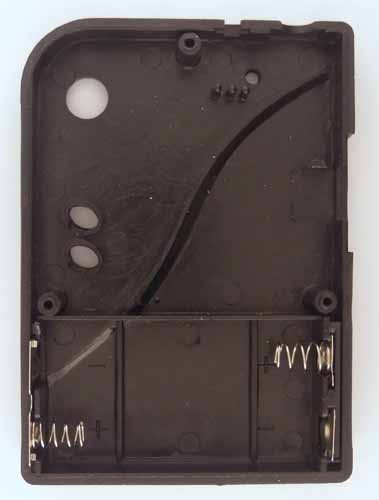

【 ケース部品（内部側） 】
製 作 例 プリント基板は部品高さの低い部品から順番にハンダ付けしていきました。
【 Ｓｔｅｐ１ 抵抗取付け 】
【 Ｓｔｅｐ２ セラミックキャパシタ取付け 】
【 Ｓｔｅｐ３ イヤフォンジャック取付け 】
【 Ｓｔｅｐ４ 可変キャパシタ取付け 】

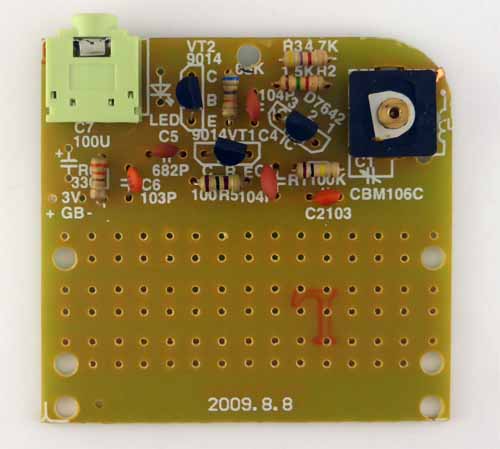

【 Ｓｔｅｐ５ 半導体デバイス取付け 】

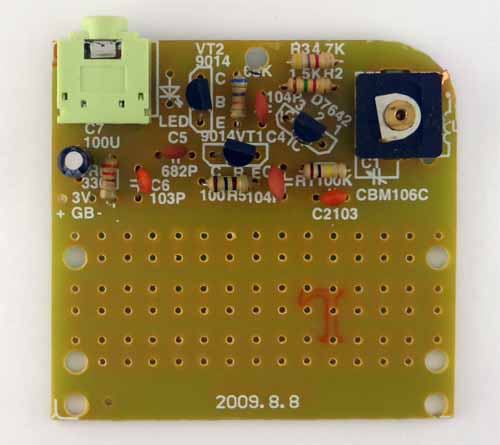

【 Ｓｔｅｐ６ 電解キャパシタ取付け 】
【 Ｓｔｅｐ７−１ ＬＥＤ取付け 】
【 Ｓｔｅｐ７−２ ＬＥＤ取付け（部品面側） 】

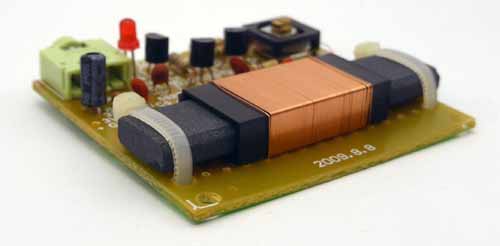

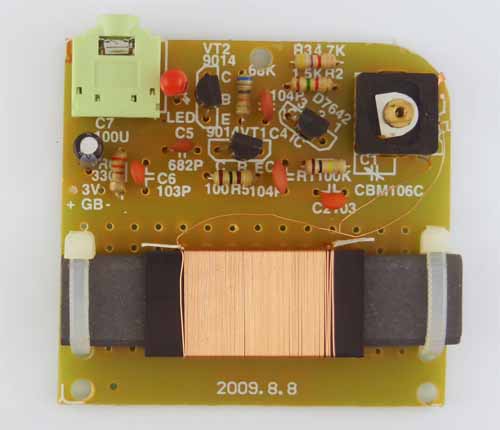

付属の結束バンドでバーアンテナを固定します。 【 Ｓｔｅｐ８ バーアンテナ取付け（プリント基板完成外観１） 】

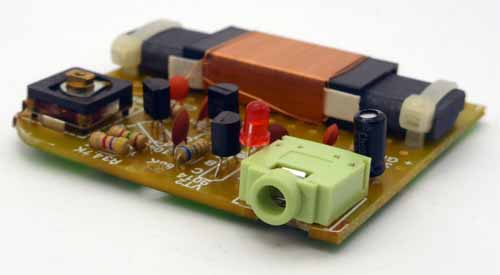

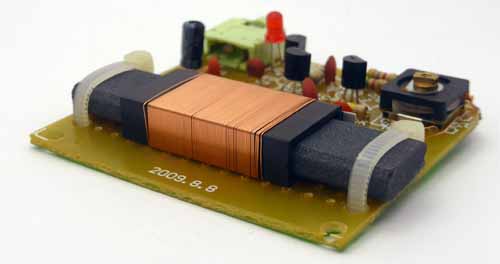

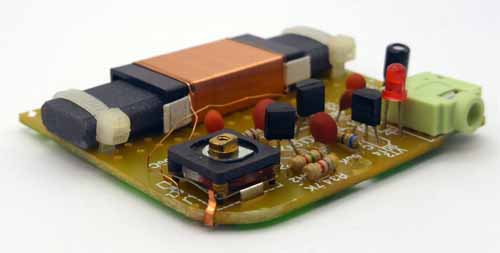

【 プリント基板完成外観２ 】
【 プリント基板完成外観３ 】
【 プリント基板完成外観４ 】
【 プリント基板完成外観５ 】
【 プリント基板完成外観６ 】

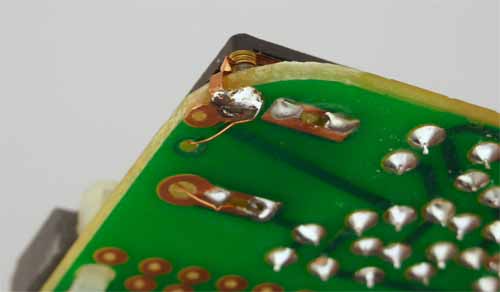

バーアンテナリード線ハンダ付け状態 【 プリント基板完成外観７ 】

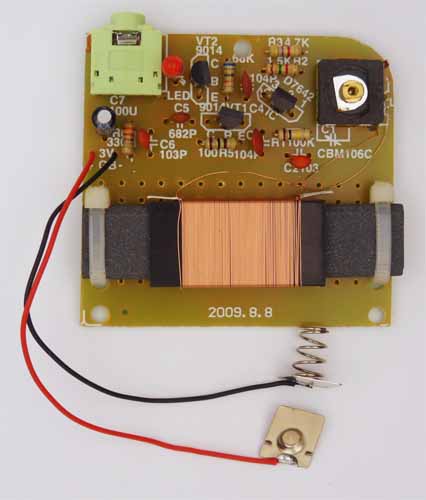

【 Ｓｔｅｐ９−１ 電池金具取付け 外観１ 】
【 Ｓｔｅｐ９−２ 電池金具取付け 外観２ 】

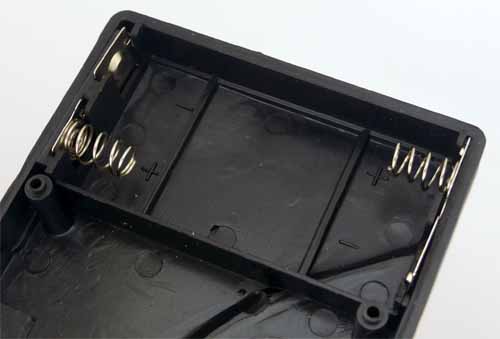

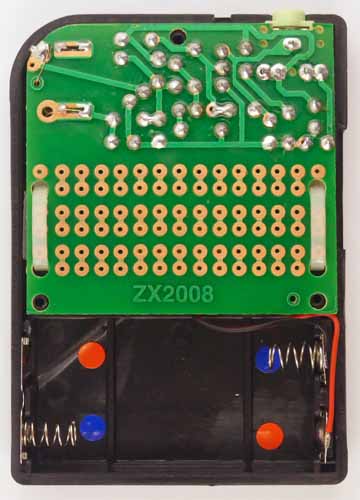

【 Ｓｔｅｐ１０ 電池＋用金具、電池−用金具取付け 】

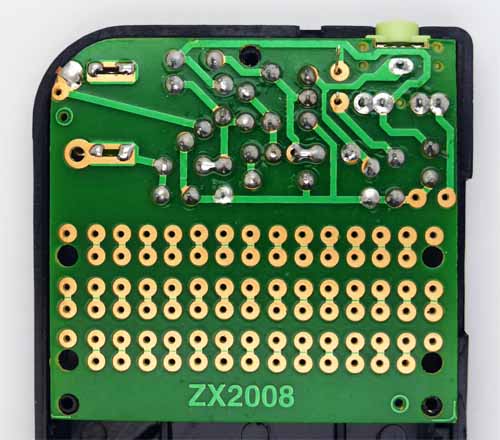

電池極性を示す赤丸シール。青丸シールを貼り付けました。 【 Ｓｔｅｐ１１ プリント基板ケース取付け 】
可変キャパシタとダイヤル用穴の位置関係が合っていませんでした。 【 Ｓｔｅｐ１２−１ ダイヤル取付け１ 】

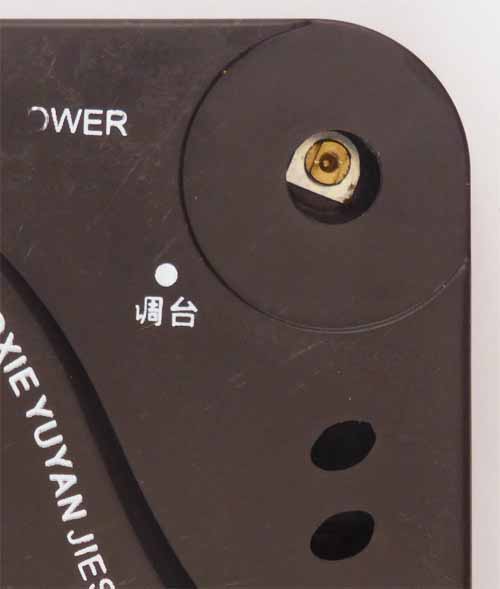

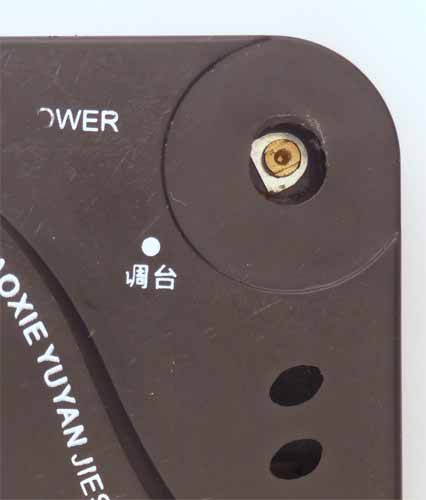

ダイヤル用穴の位置ずれ状態です。 【 Ｓｔｅｐ１２−１ ダイヤル取付け２ 】
ケースを削ってダイヤル用穴を写真上側に拡げました。 【 Ｓｔｅｐ１２−３ ダイヤル取付け３ 】

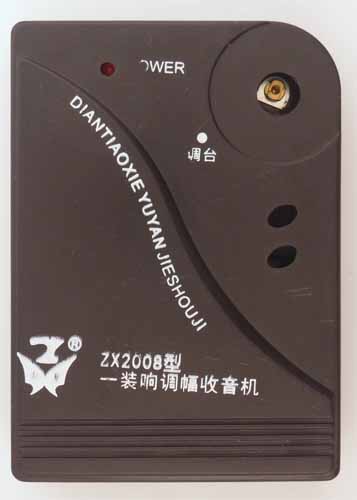

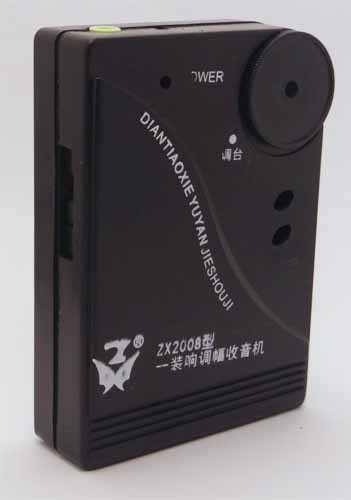

【 Ｓｔｅｐ１２−４ ダイヤル取付け４（完成外観１） 】
【 Ｓｔｅｐ１２−５ ダイヤル取付け５ 】

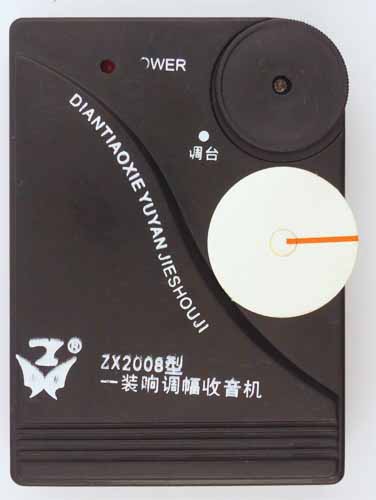

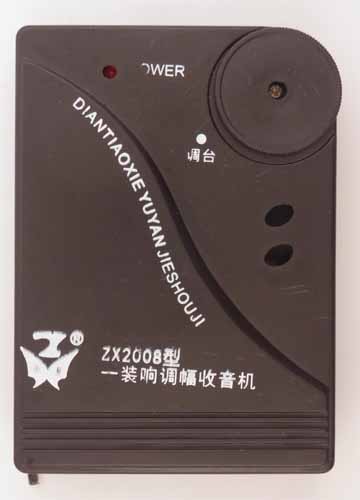

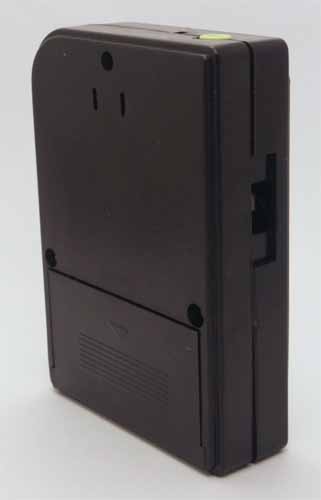

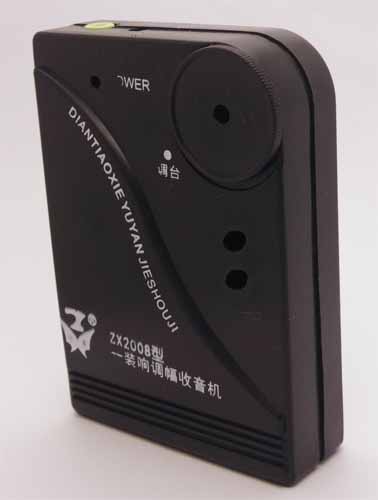

【 完成外観２ 】

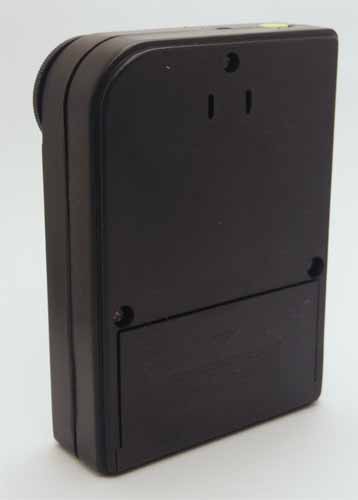

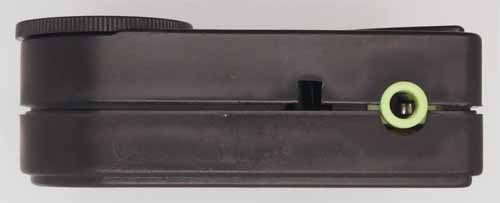

【 完成外観３ 】
【 完成外観４ 】
【 完成外観５ 】
【 完成外観６ 】
動 作 確 認 単三乾電池を２本取り付けて動作確認しました。 ケース底部の極性シンボル（＋・ー）に対して単三電池の向きが逆になるような電池用金具取付けをしましたので、下記のような単三乾電池の向きで単三乾電池を取り付けました。

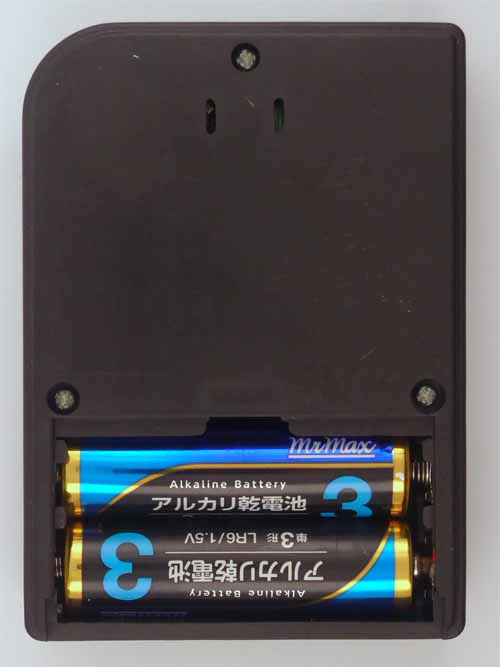

【 電源動作確認時外観１（電池セット状態） 】

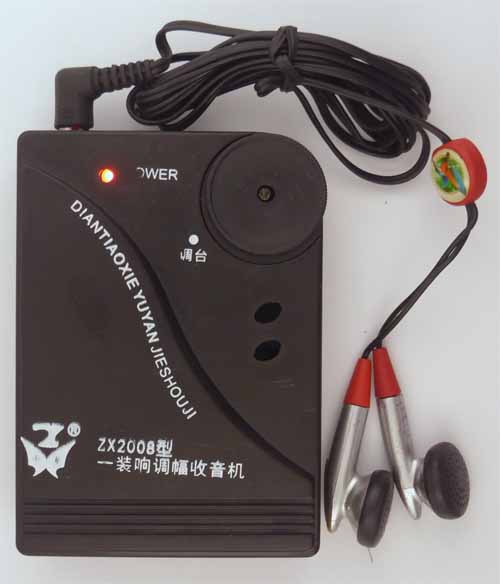

イヤフォンを取り付けることで電源オン（ＬＥＤ赤色点灯）します。 【 電源動作確認時外観２ 】
ａｉｔｅｎｄｏの本商品Ｗｅｂページに回路図が掲載されていました。 この回路図ではイヤフォン部分の回路図を理解できませんでした。 プリント基板のパターンを確認して下記となっていることを確認しました。
これはイヤフォンのＬ端子とＲ端子を直流レベルとして、イヤフォンのコモン端子を音声信号で変化させているようです、 また、この回路はステレオ用イヤフォンに適した回路、電解キャパシタＣ７の重要性(音声信号のリップルを激減させて直流電源相当に平滑化する)を意味していると理解しています。 これを確認するために（ａ）通常使用時、（ｂ）モノラルイヤフォン使用時、（ｃ）通常使用時で電解キャパシタＣ７が無い場合の波形を観測しました。 「ＤＤＳで「とにかく変調」（その１）」を利用して１ｋＨｚＡＭ変調信号を受信してイヤフォンのＬ端子、Ｒ端子、コモン端子の波形 （ＤＣ結合）を観測しました。 なお、電池電圧は約３Ｖｄｃでした。
【 （ａ）通常使用時（３２Ωステレオイヤフォン） 】
【 （b）８Ωモノラルイヤフォン使用時 】
【 （c）電解キャパシタＣ７が無い場合C7常使用時（３２Ωステレオイヤフォン） 】
|
データ作成者 ＣＢＡ
