データ番号

1938

区　分

部品

分　類

高周波

品　名

ＦＭ　ｓｔｅｒｅｏ　ｔｒａｎｓｍｉｔｔｅｒ　ｋｉｔ　ｍｏｄｕｌｅ　ｂｏａｒｄ

発売元

入手先

　

ＡｌｉＥｘｐｒｅｓｓ

販　売

　

ｄｉｙｍｏｒｅ　Ａｌｉｃｅ１１０１９８３　Ｓｔｏｒｅ

製　造

　

Ｚｈａｎｊｉａｎｇ　ＳｈｅｎｃａｏＳｈａｎ　Ｗｏｏｄ　Ｍｅｄｉｃｉｎａｌ　Ｃｏ．，　Ｌｔｄ

価　格

１，１４４円(10%税込み)

主要部品

不明

電　源

３．６Ｖｄｃ〜１５Ｖｄｃ

概略仕様

　

概要

ステレオ対応のＦＭワイヤレス送信機基板です。

電源

３．６Ｖｄｃ〜１５Ｖｄｃ

主要回路は３端子レギュレータを用いて３．３Ｖｄｃで動作させているようです。

逆極性接続通電防止ダイオード内蔵。

周波数範囲

７６ＭＨｚ〜１０８ＭＨｚ　０．１ＭＨｚ刻み

入力音量

５段階で設定可能。

操作

３個のタクトスイッチで操作　　

１．

ＶＯＬ

：

入力レベル調整

１〜５の５段階　（１→２→３→５→５→１・・・の順方向調整）

２．

＋

：

周波数調整

０．１ＭＨｚステップ増加　（１０８．０ＭＨｚ→７６．０Ｍｈｚ）

３．

−

：

周波数調整

０．１ＭＨｚステップ減少　（７６．０ＭＨｚ→１０８．０ＭＨｚ）

　電源オフ時の設定は記憶されており、再通電時に電源オフ時の設定で起動します。
　

変調

ステレオ対応（１９ｋHzパイロット信号発生）

ＬＥＤ

通電表示用赤色ＬＥＤ

備考

　商品説明にはＬＣＤのバックライトの説明がありますが、パックライトは付属していませんでした。　また、「ＬＣＤ画面は３分間操作しないと表示が消える」とありますが、ＬＣＤ画面は表示を継続します。

　　　

付属基板

Ｔ０３０　Ｖ３．４

付属ケース

−

外形寸法

基板単体　：　D 31.5mm　W 52.9mm　H 10.5mm　（イヤフォンジャック含む）

追加購入

部品

−

コメント

−

改　造

−

その他

（製作例）

　　　

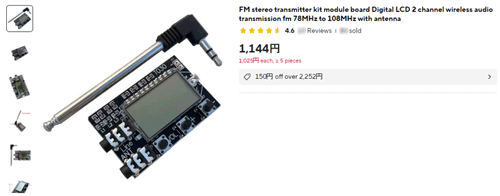

【　購入当時商品Ｗｅｂページ　】

　

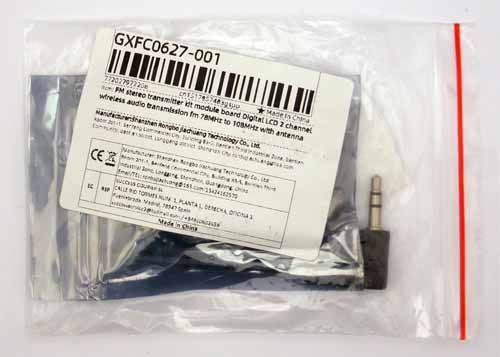

【　パッケージ外観　】

　

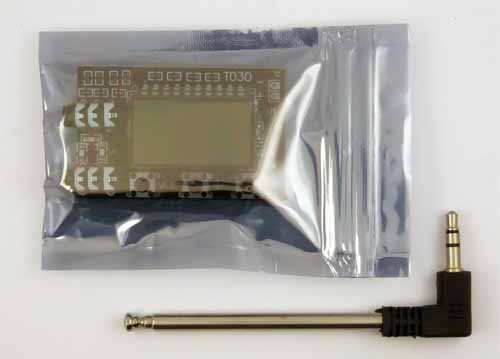

【　構成部品　】

　

【　基板パッケージ外観　】

　

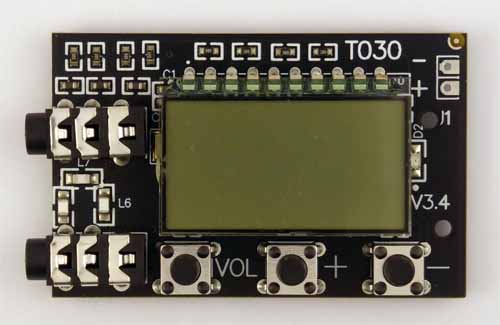

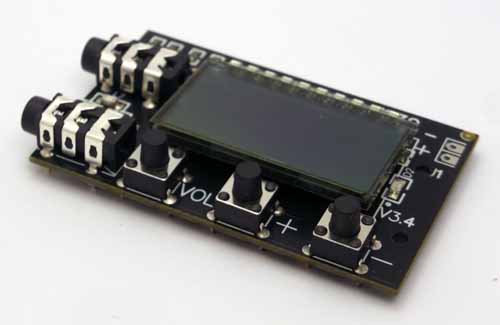

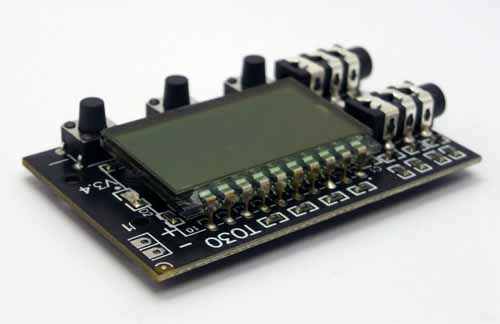

【　基板外観１　】

　

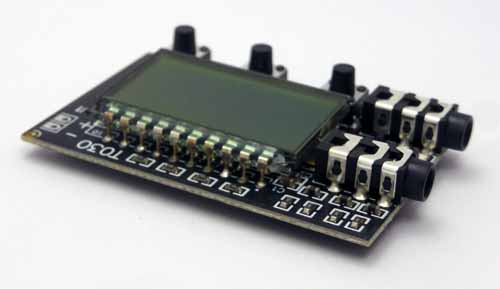

【　基板外観２　】

　

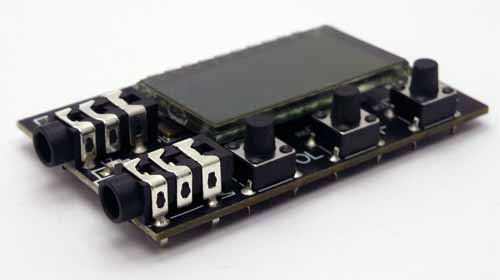

【　基板外観３　】

　

【　基板外観４　】

　

【　基板外観５　】

　

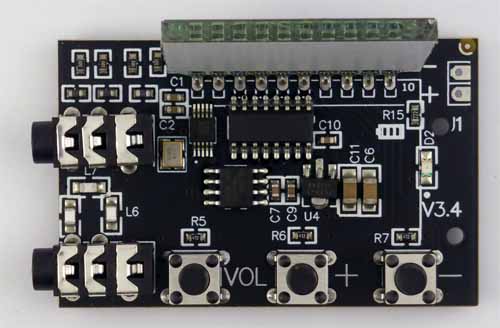

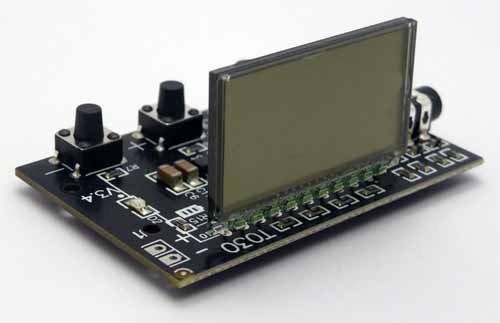

ＬＣＤ裏面の部品を確認するためにＬＣＤを立て基板を確認しました。

【　基板外観６　】

　

【　基板外観７（取付け部品確認）　】

　

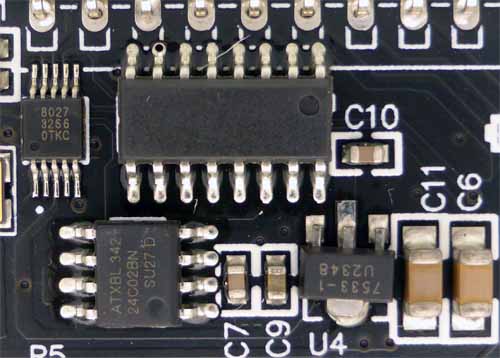

【　基板外観８（ＬＣＤ裏面時拡大）　】

　

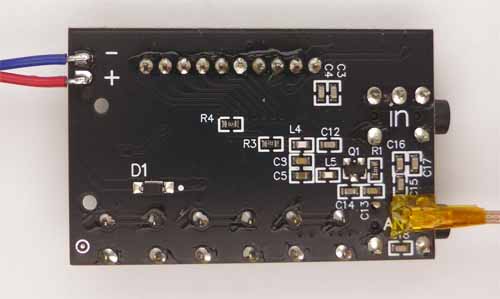

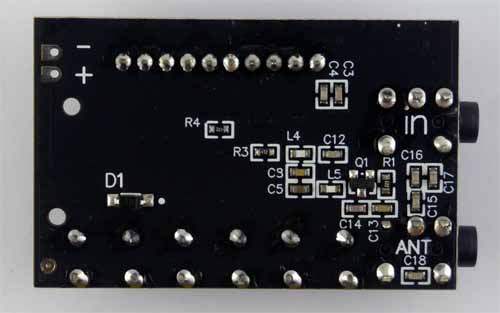

【　基板外観９（基板裏面）　】

　

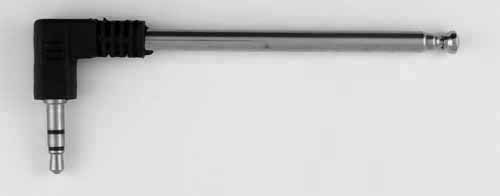

ロットアンテナ最短長時は約６２ｍｍでした。

【　ロッドアンテナ外観１　】

　

ロットアンテナ最大長時は約２２５ｍｍでした。

【　ロッドアンテナ外観２　】

　

【　ロッドアンテナ外観３　】

動　作　確　認

　動作確認に際して付属のロッドアンテナを接続するようになっています。　このロッドアンテナはＡＮＴ用ジャックのコモン端子部に接続されていました。　　また、ＡＮＴ用ジャックのＬ・Ｒ信号端子部は電源−（コモン）に接続されていました。　

　

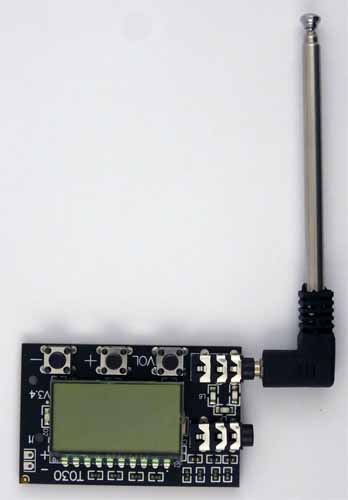

【　ロッドアンテナ接続時外観　】

　

　 ＦＭ送信スペクトラムを観測するために、基板のＡＮＴジャックをスペクトラムアナライザ「ＵＳＢ−ＳＡ４４Ｂ」に接続しました。　今回はロッドアンテナやＡＮＴ用ジャックを用いずに超小型高周波コネクタＩＰＥＸ（ＩＰＸ／Ｕ．ＦＬ） を追加接続してＡＮＴ出力を取り出しました。

　

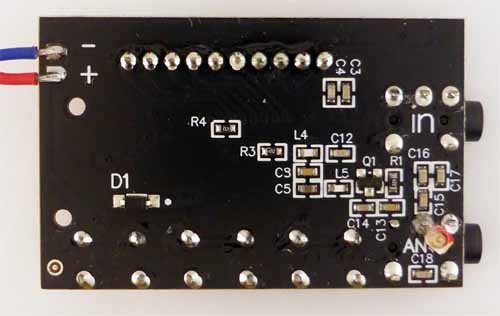

【　超小型高周波コネクタＩＰＥＸ取付け外観１　】

　

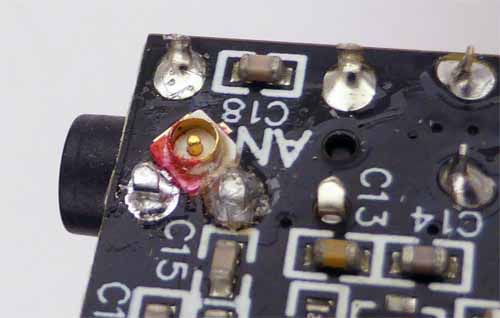

コネクタの心線端子を識別するために赤色ペイントしました。

【　超小型高周波コネクタＩＰＥＸ取付け外観２　】

　

　ＳＭＡ−Ｊ⇔ＩＰＥＸ変換ケーブルのＩＰＥＸの外周部が心線部分に短絡するため、ＩＰＥＸの外周部にポリイミドテープを貼りつけて絶縁しました。

【　ＳＭＡ−Ｊ⇔ＩＰＥＸ変換ケーブル取付時外観　】

　

通電時初期時は周波数表示となります。

【　通電時初期表示　】

　

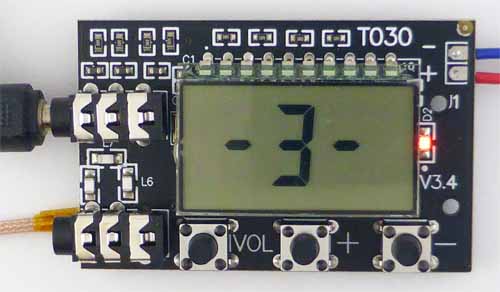

【　ＶＯＬスイッチ押下時常時　】

　

【　周波数設定（最低周波数）　】

　

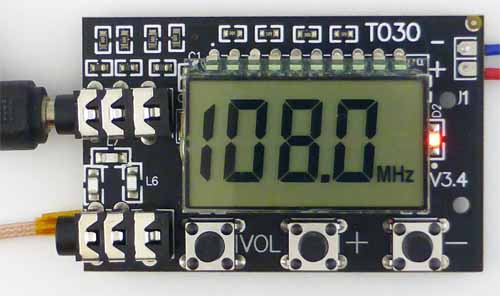

【　周波数設定（最高周波数）　】

　

ＣＨ１（黄色） ： 入力Ｌ信号　 １００ｍｍＶ／ｄｉｖ
ＣＨ２（水色） ： 入力Ｒ信号 １００ｍｍＶ／ｄｉｖ
ＣＨ３（桃色） ： 受信Ｌ信号 ５０ｍｍＶ／ｄｉｖ
ＣＨ４（青色） ： 受信Ｒ信号 ５０ｍｍＶ／ｄｉｖ

【　入力信号・受信信号比較（正弦波入力）　】

　

　「ＵＳＢ−ＳＡ４４Ｂ」の入力にＤＣカットフィルタ、２０ｄＢアッテネータを接続して測定しました。
　上画像をクリックすると拡大画像を閲覧できます。

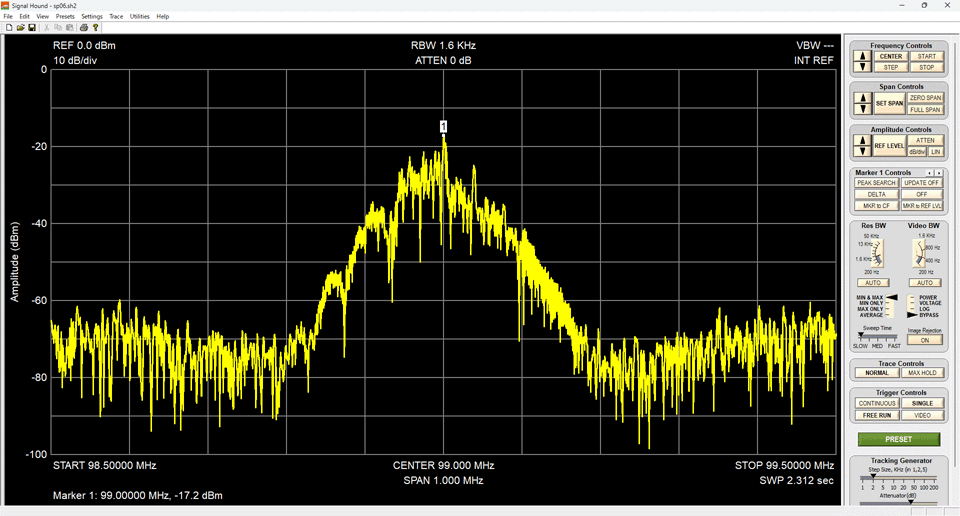

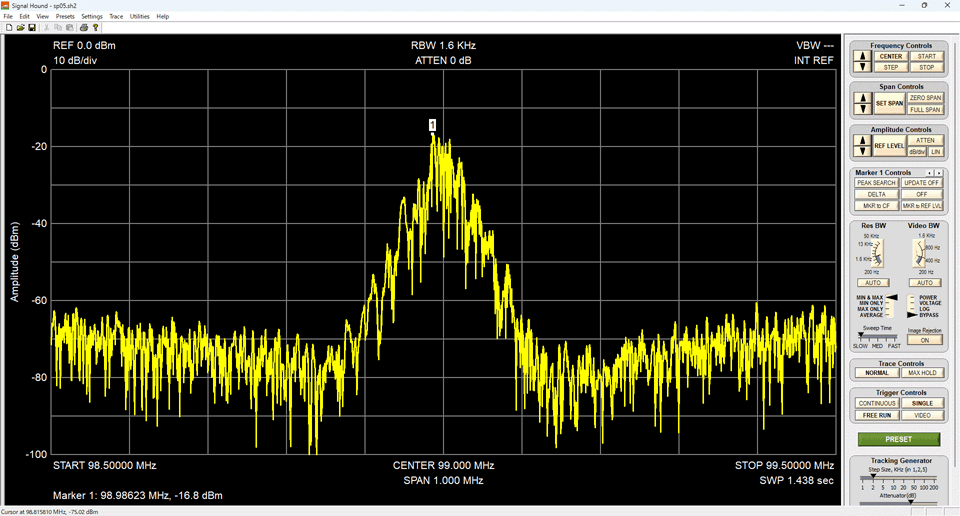

【　正弦波入力時スペクトラム　】

　

ＣＨ１（黄色） ： 入力Ｌ信号　 １００ｍｍＶ／ｄｉｖ
ＣＨ２（水色） ： 入力Ｒ信号 １００ｍｍＶ／ｄｉｖ
ＣＨ３（桃色） ： 受信Ｌ信号 ５０ｍｍＶ／ｄｉｖ
ＣＨ４（青色） ： 受信Ｒ信号 ５０ｍｍＶ／ｄｉｖ

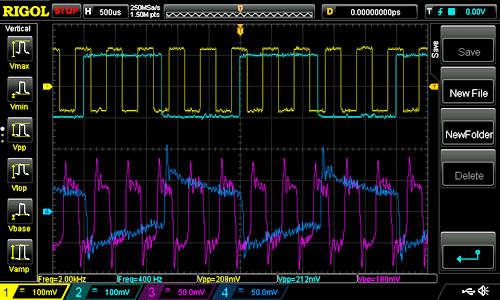

【　入力信号・受信信号比較（方形波入力）　】

　

　「ＵＳＢ−ＳＡ４４Ｂ」の入力にＤＣカットフィルタ、２０ｄＢアッテネータを接続して測定しました。
　上画像をクリックすると拡大画像を閲覧できます。

【　正弦波入力時スペクトラム　】

　

　「ＵＳＢ−ＳＡ４４Ｂ」の入力にＤＣカットフィルタ、２０ｄＢアッテネータを接続して測定しました。　無信号時は１９ｋHzのパイロット信号を確認できます。
　上画像をクリックすると拡大画像を閲覧できます。

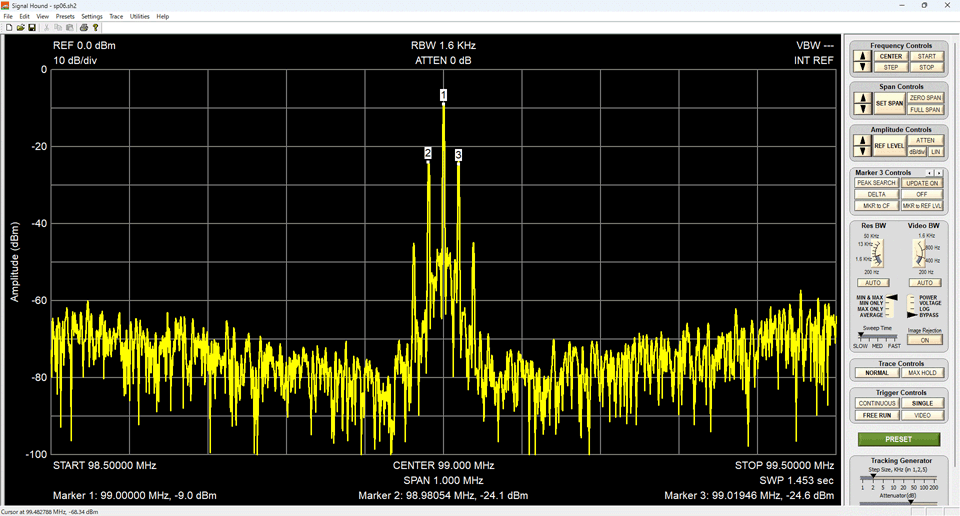

【　無信号時スペクトラム　】

　　　

データ作成者　ＣＢＡ
