ＤＴ３ Ｄａｔａ Ｃａｂｌｅ Ｄｅｔｅｃｔｉｏｎ Ｂｏａｒｄ Ｔｙｐｅ−Ｃ Ｍｉｃｒｏ ＵＳＢ Ｃ Ｃａｂｌｅ Ｔｅｓｔｅｒ |
末尾の注意事項をお読み下さい。
本ページは金銭授受を伴う行為を含むAuctionや商用Web Pageからの無断リンク・無断参照を禁じます。
無断リンク・無断参照が判明した時点で然るべき処置をとらさせて頂きます。
|
データ番号 |
1936 |
|||||||||
|
区 分 |
部品 |
|||||||||
|
分 類 |
マイコン |
|||||||||
|
品 名 |
ＤＴ３ Ｄａｔａ Ｃａｂｌｅ Ｄｅｔｅｃｔｉｏｎ Ｂｏａｒｄ Ｔｙｐｅ−Ｃ Ｍｉｃｒｏ ＵＳＢ Ｃ Ｃａｂｌｅ Ｔｅｓｔｅｒ |
|||||||||
|
発売元 |
|
|||||||||
|
価 格 |
260円(10%税込み) |
|||||||||
|
主要部品 |
− |
|||||||||
|
電 源 |
５Ｖｄｃ （ＵＳＢケーブル） |
|||||||||
|
概略仕様 |
|
|||||||||
|
付属基板 |
Ｄａｔａ ｃａｂｌｅ ｄｅｔｅｃｔｉｏｎ ｂｏａｒｄ |
|||||||||
|
付属ケース |
− |
|||||||||
|
外形寸法 |
基板単体 ： d53.4mm w１49.5mm H 8.6mm |
|||||||||
|
追加購入 部品 |
− |
|||||||||
|
コメント |
− |
|||||||||
|
改 造 |
− |
|||||||||
|
その他 （製作例） |

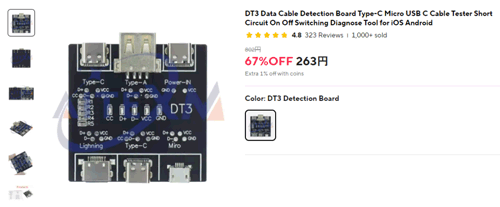

【 購入当時商品Ｗｅｂページ 】

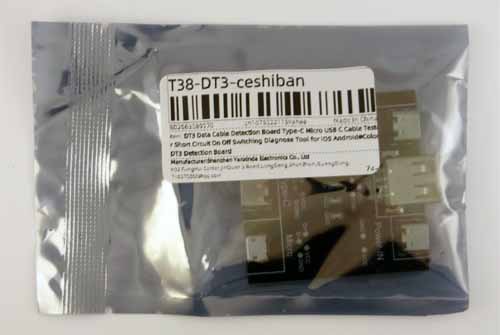

【 パッケージ外観 】

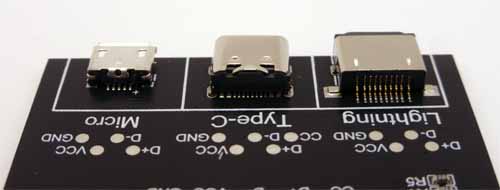

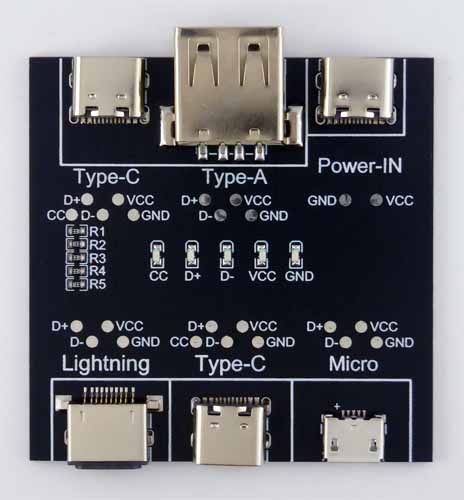

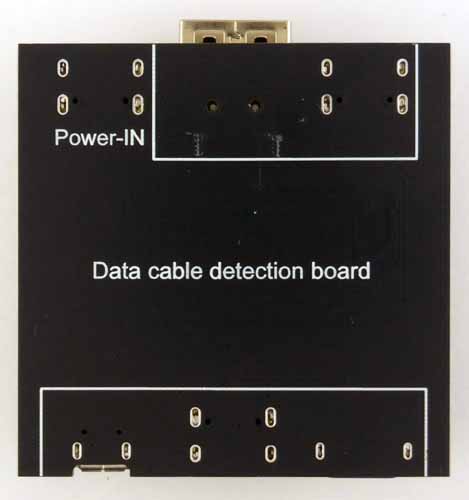

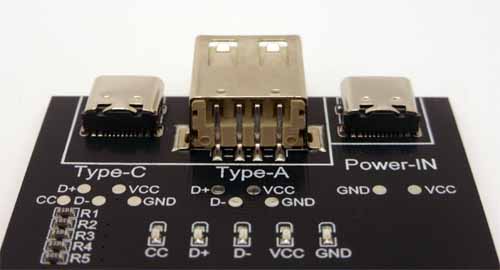

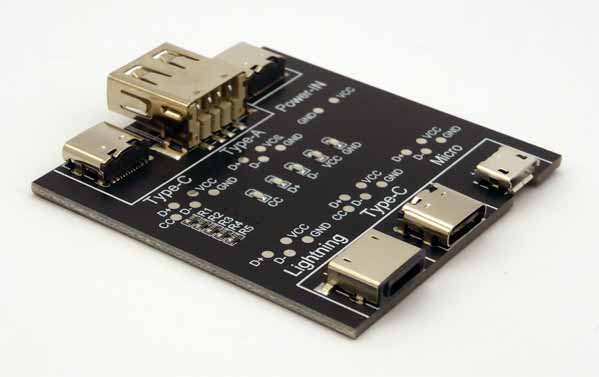

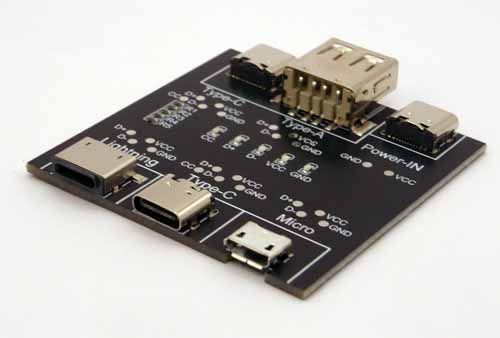

【 基板外観１ 】

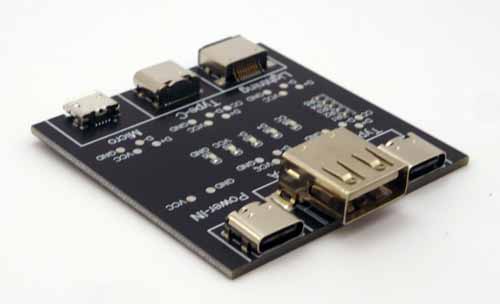

【 基板外観２ 】

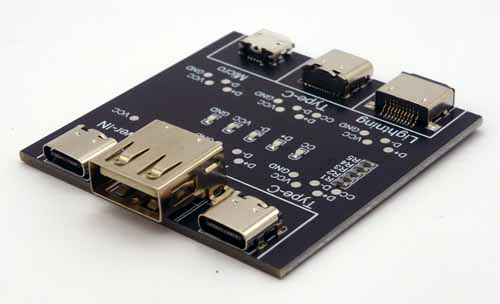

【 基板外観３ 】
【 基板外観４ 】
【 基板外観５ 】
【 基板外観６ 】
【 基板外観７ 】
【 基板外観８ 】
使 用 例 テスト用のＵＳＢケーブルは「Ｍｕｌｔｉｆｕｎｃｔｉｏｎａｌ ｄａｔａ Ｃａｂｌｅ (L19)」を利用しました。

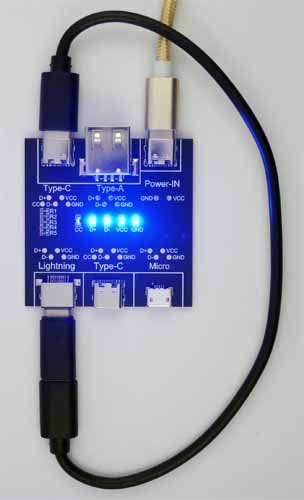

【 Ｔｙｐｅ−Ｃオス 〜 Ｌｉｇｈｔｎｉｎｇオス 】

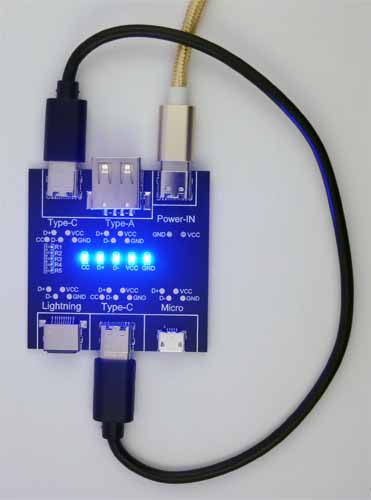

この組み合わせ時のみ「ＣＣ」信号ラインをテストできます。 【 Ｔｙｐｅ−Ｃオス 〜 Ｔｙｐｅ−Ｃオス 】

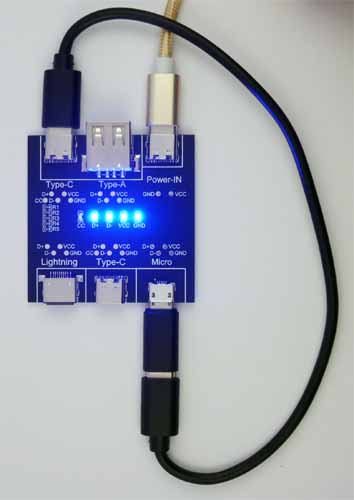

【 Ｔｙｐｅ−Ｃオス 〜 ＭｉｃｒｏＢオス 】

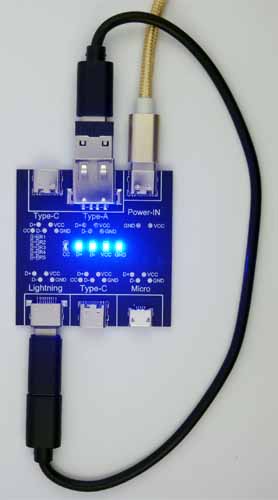

【 Ｔｙｐｅ−Ａオス 〜 Ｌｉｇｈｔｎｉｎｇオス 】

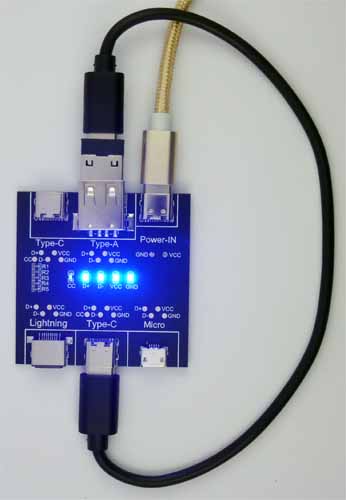

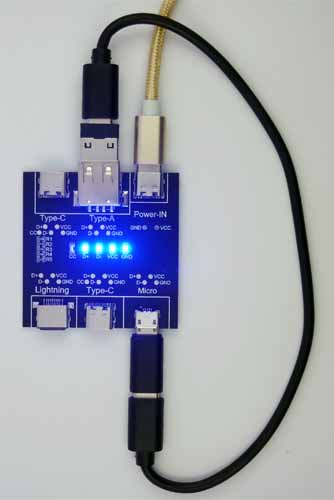

【 Ｔｙｐｅ−Ａオス 〜 Ｔｙｐｅ−Ｃオス 】
【 Ｔｙｐｅ−Ａオス 〜 ＭｉｃｒｏＢオス 】
最も頻繁に利用するＵＳＢケーブル（コネクタ）はＭｉｎｉＢを有するケーブルです。 一般的にはほとんど利用する機会が少ないコネクタですが、いまだに毎日最低２本必要としています。 そのため、ＭｉｎｉＢケーブルもテストしました。 テストするためにはＭｉｎｉＢコネクタをＭｉｃｒｏＢに変換する変換アダプタを利用しました。

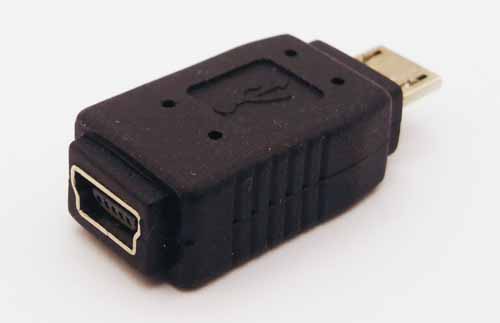

【 ＭｉｎｉＢ〜ＭｉｃｒｏＢ変換アダプタ 】

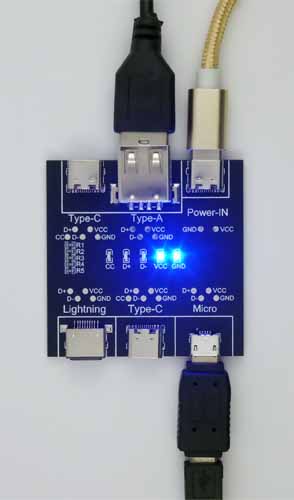

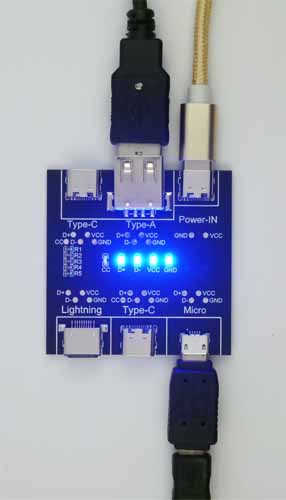

【 Ｔｙｐｅ−Ａ〜ＭｉｎｉＢ〜ＭｉｃｒｏＢ 】
Ｔｙｐｅ−Ａ 〜ＭｉｎｉＢケーブルは通常の４線（＋、−、Ｄ＋、Ｄ−）の電源信号ケーブルの他に２線（＋、−）の充電専用ケーブルも有ります。 充電専用ケーブルでテストした様子を下記に掲載します。
「ＶＣＣ」「ＧＮＤ」のＬＥＤのみ点灯しました。 【 充電専用ケーブルテスト時 】
|
データ作成者 ＣＢＡ
