データ番号

1926

区　分

部品

分　類

高周波

品　名

ＯＣＸＯ　１０ＭＨｚ　Ｆｒｅｑｕｅｎｃｙ　Ｓｔａｎｄａｒｄ　Ｒｅｆｅｒｅｎｃｅ　Ｍｏｄｕｌｅ　Ｃｒｙｓｔａｌ　Ｏｓｃｉｌｌａｔｏｒ　Ｃｏｎｓｔａｎｔ　Ｔｅｍｐｅｒａｔｕｒｅ　Ｂｏａｒｄ　Ｍｏｄｕｌｅ

発売元

価　格

880円(送料・税込)

主要部品

OSC5A2B02 LT1007 LM2940T-5.0 SS34

電　源

−

概略仕様

付属基板

ＲＥＶ：０．０．３

付属ケース

−

外形寸法

基板単体　W 71.3mm　D 53.5mm　H 15.9mm　（ＳＭＡ−Ｒコネクタ含む）

追加購入

部品

−

コメント

• 　５Ｖ用定電圧ＩＣ（ＬＭ２９４０Ｔ−５．０）の発熱を抑えるため、電源電圧はできるだけ低い電圧を供給することをお勧めします。
  　

•  　重要部品であるＯＣＸＯ（ＯＳＣ５Ａ２Ｂ０２）は汚れ・微細なキズが目に付きます。　新品では無い印象があります。

改　造

−

その他

（製作例）

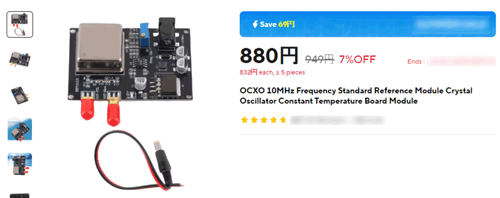

【　商品Ｗｅｂページ　】

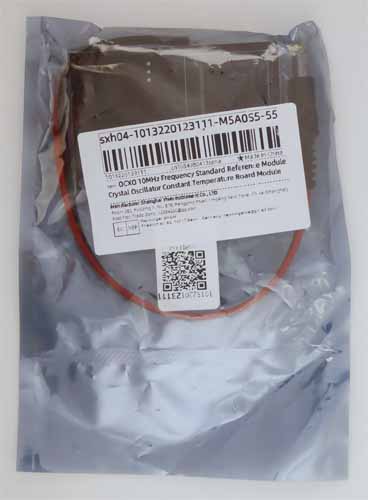

【　パッケージ外観　】

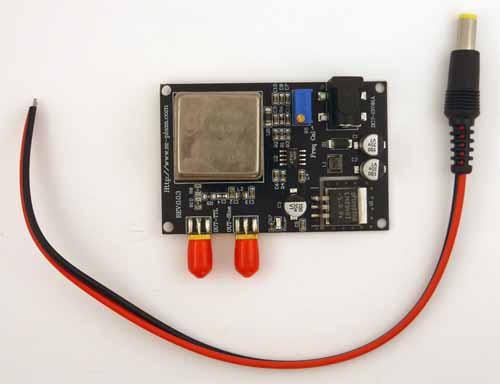

【　構成品　】

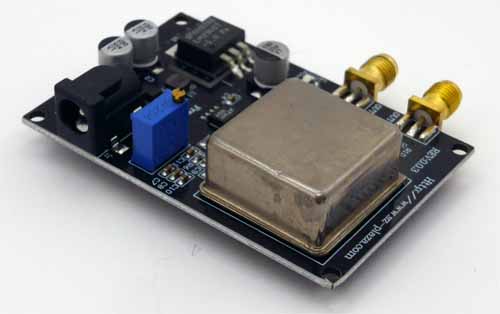

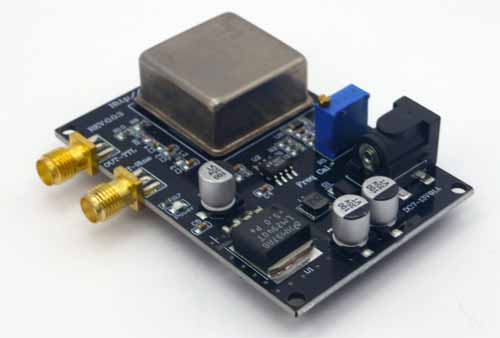

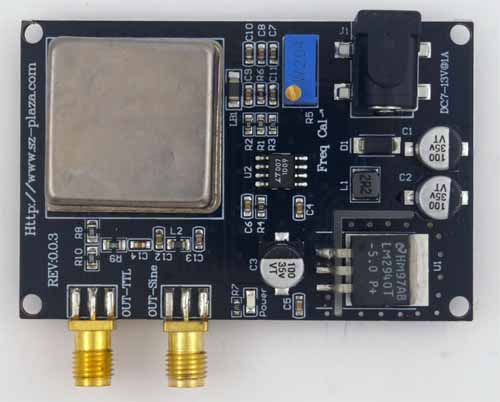

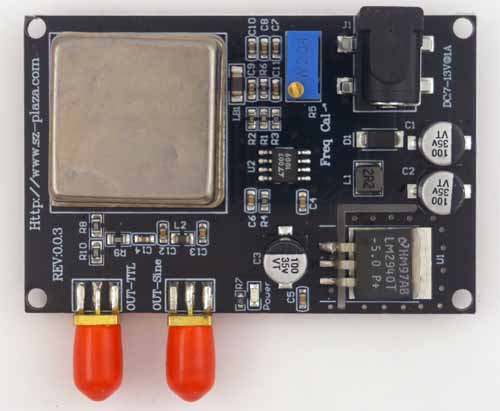

【　基板外観１　】

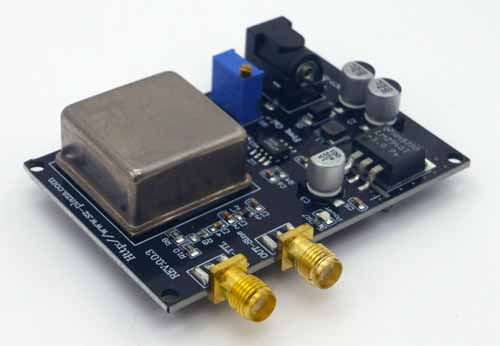

【　基板外観２　】

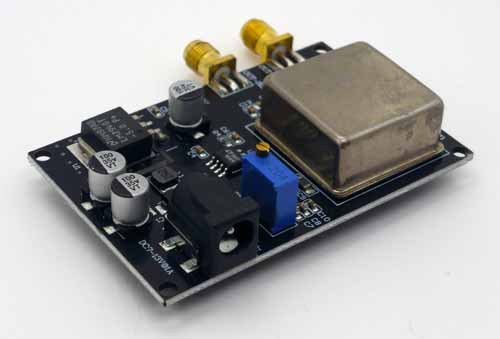

【　基板外観３　】

【　基板外観４　】

【　基板外観５　】

【　基板外観６　】

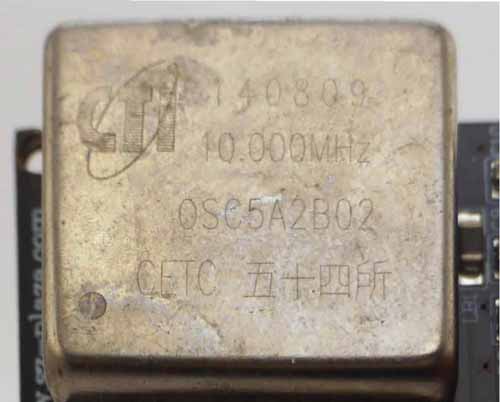

【　基板外観７（ＯＳＣ５Ａ２Ｂ０２表面刻印）　】

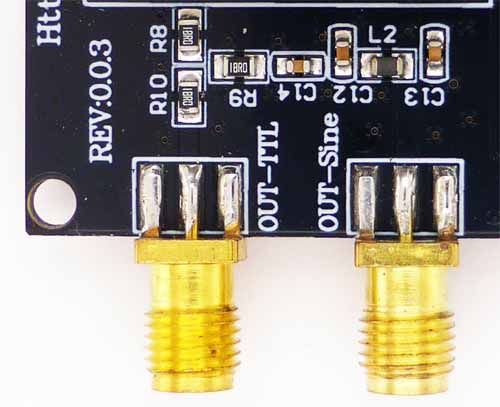

【　基板外観８（出力回路付近拡大）　】

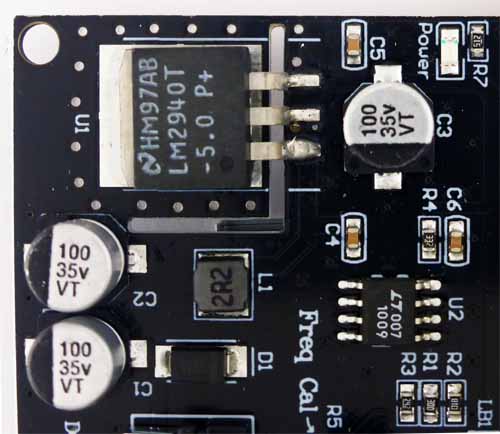

【　基板外観（電源回路付近拡大）９　】

サーマルガード用と思われる基板カットが入っています。

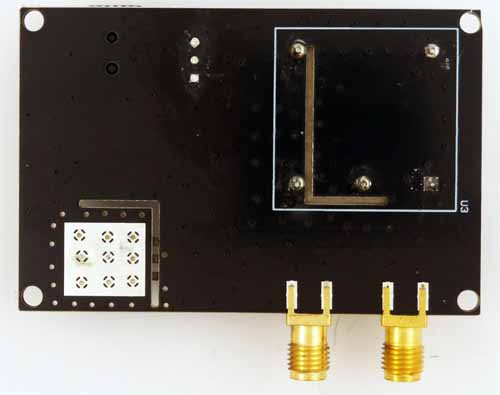

【　基板外観１０（裏面）　】

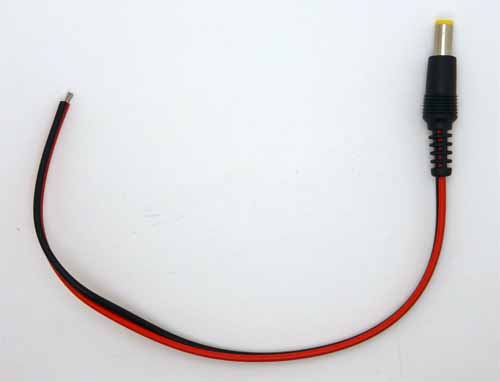

【　ＤＣプラグ外観１　】

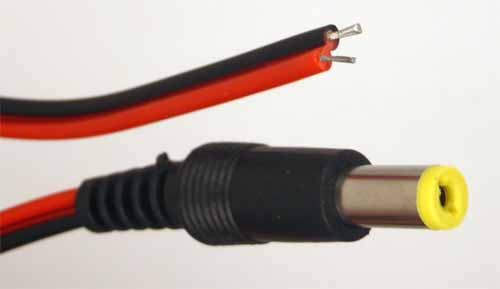

【　ＤＣプラグ外観２（両端部拡大）　】

動　作　例

　　この基板はの主たる機能は安定した１０ＭＨｚの信号を発生する事です。　本来は１０ＭＨｚの安定度や精度を測定・評価すべきですが、残念ながらこれらの測定・評価できる測定器を所有していません。　そのため、今回は安定度・精度の測定は諦めました。

　安定度・精度以外の項目として、周波数安定要因となるＯＣＸＯモジュールの温度制御に関わる消費電流の変化を測定しました。　コールド状態で電源をオンしたときの時間変化を下記に掲載します。　なお、電源電圧は当初１２Ｖｄｃを供給していました。　しかし、５Ｖ用定電圧ＩＣ（ＬＭ２９４０Ｔ−５．０）の発熱が大きいため電源電圧７Ｖｄｃに変更して測定しました。　単純計算ですが、５００ｍA時の損失は電源電圧１２Ｖｄｃ時は３．５Ｗ、７Ｖｄｃ時は１Ｗとなります。　この基板を損失３．５Ｗで連続使用する気にはなりませんでした。

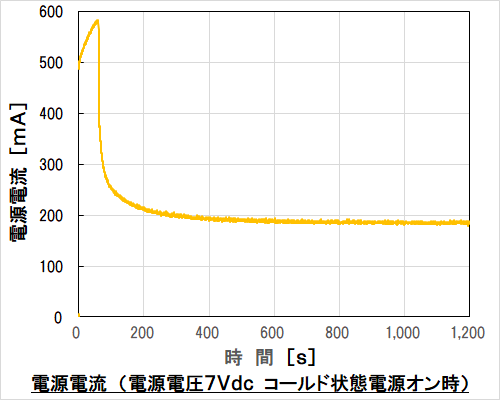

【　電源電流変化測定　】

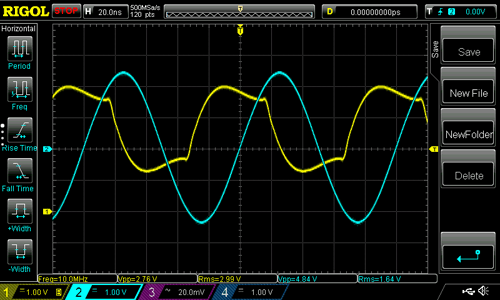

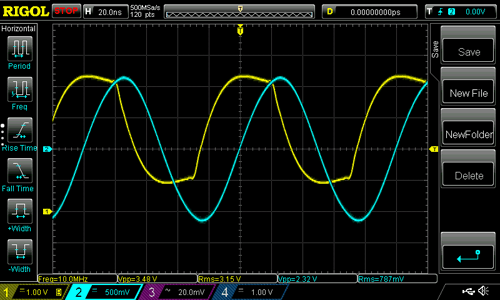

　　次に本基板の出力波形を観測しました。　ＯＵＴ−ＴＴＬはロジックレベルからかけ離れたレベルの波形となっていました。　特にＬｏｗレベルが約１Ｖ生じており、ＴＴＬ−ＯＵＴ信号をロジック回路に利用する際には注意が必要です。

　次に出力信号の周波数成分を測定しました。　測定は「ＵＳＢ−ＳＡ４４Ｂ」を用いました。

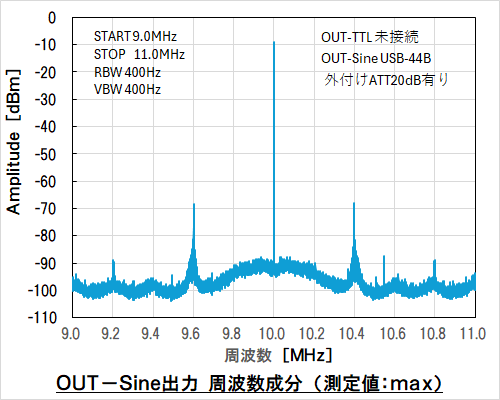

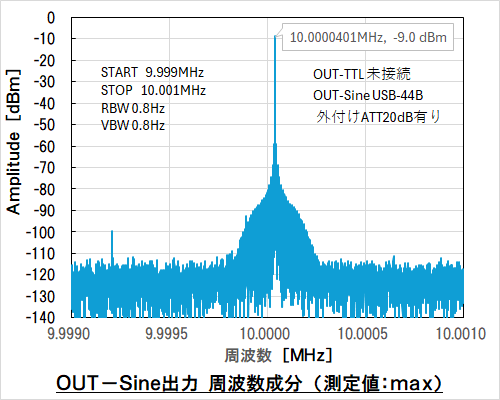

【　ＯＵＴ−Ｓｉｎｅ出力　周波数成分（基本波付近詳細）　】

【　ＯＵＴ−Ｓｉｎｅ出力　周波数成分（側波帯付近）　】

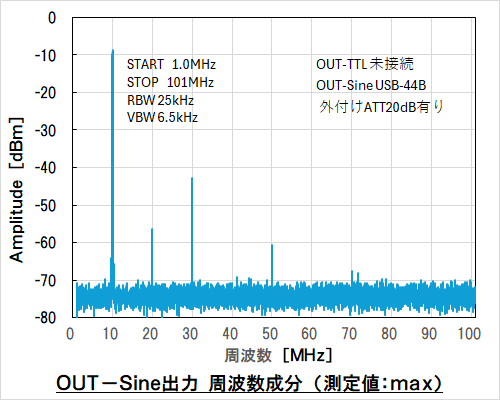

【　ＯＵＴ−Ｓｉｎｅ出力　周波数成分（低次高調波成分付近）　】

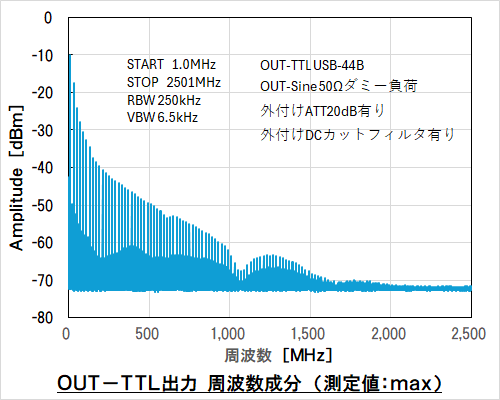

【　ＯＵＴ−ＴＴＬ出力　周波数成分（高次高調波）　】
