Ｄｕａｌ　Ｍｏｄｅ　Ｓｉｇｎａｌ　Ｇｅｎｅｒａｔｏｒ　ＰＷＭ　Ｐｕｌｓｅ　Ｆｒｅｑｕｅｎｃｙ　Ｄｕｔｙ　Ｃｙｃｌｅ　ａｐｐｒｏｐｒｉａｔｅ　Ｍｏｄｕｌｅ　(XY-LPWM3)

　　　　　　　　　

末尾の注意事項をお読み下さい。
本ページは金銭授受を伴う行為を含むAuctionや商用Web Pageからの無断リンク・無断参照を禁じます。
無断リンク・無断参照が判明した時点で然るべき処置をとらさせて頂きます。

　キットの小部屋へ戻る　　　ホームページへ戻る

データ番号

1912

区　分

部品

分　類

高周波

品　名

Ｄｕａｌ　Ｍｏｄｅ　Ｓｉｇｎａｌ　Ｇｅｎｅｒａｔｏｒ　ＰＷＭ　Ｐｕｌｓｅ　Ｆｒｅｑｕｅｎｃｙ　Ｄｕｔｙ　Ｃｙｃｌｅ　ａｐｐｒｏｐｒｉａｔｅ　Ｍｏｄｕｌｅ　(XY-LPWM3)

発売元

入手先

　

ＡｌｉＥｘＰｒｅｓｓ

販　売

　

ＮｏｖｅｌＤＩＹ　Ｓｔｏｒｅ

製　造

　

−

価　格

586円(クーポン・送料込)

主要部品

−

電　源

３．８〜２４Ｖｄｃ　（概略仕様参照）

概略仕様

　

概要

Ｄｕｔｙの異なる３種類のＰＷＭ信号を発生するモジュールです。

電源

ＶＩＮ入力：３．８〜２４Ｖｄｃ

　商品Ｗｅｂページでは３．３Ｖｄｃ〜３０Ｖｄｃと記載されていますが、基板上の３端子レギュレータのデーターシートより上記数値と判断しました。　（ＶＩＮ＝２４Ｖｍａｘ、ＶＤＲＯＰ＝５００ｍＶｔｙｐ）

周波数設定範囲

  • 全範囲１Ｈｚ〜１５０ｋＨｚ 　（下記４とおりの周波数範囲で周波数刻みが変化します。）

　１Ｈｚ〜９９９Ｈｚ　：　１Ｈｚ刻み

　１．００ｋＨｚ〜９．９９ｋＨｚ　：　０．０１ｋＨｚ刻み

　１０．０ｋＨｚ〜９９．９ｋＨｚ　：　０．１ｋＨｚ刻み

　１００ｋＨｚ〜１５０ｋＨｚ　：　１ｋＨｚ刻み

  • 周波数設定は３出力全て同時に設定されます。　（出力毎の周波数設定はできません。）

Ｄｕｔｙ設定範囲

  • ０％〜１００％　：　１％刻み
    　

  • Ｄｕｔｙ設定は３出力それぞれ独立して設定できます。

出力

１ｋΩでプルアップされたオープンドレイン出力です。

手動設定

  • ＦＲＥＱ　＋スイッチ、−スイッチで３出力を同時に周波数のアップダウンができます。
    　

  • ＤＵＴＹ１　＋スイッチ、−スイッチでＰＷＭ１出力のＤＵＴＹのアップダウンができます。
    　　

  • ＤＵＴＹ２　＋スイッチ、−スイッチでＰＷＭ２出力のＤＵＴＹのアップダウンができます。
    　

  • ＤＵＴＹ３　＋スイッチ、−スイッチでＰＷＭ３出力のＤＵＴＹのアップダウンができます。

外部設定

シリアル通信で周波数・Ｄｕｔｙの各設定値を変更できます。

　９６００ｂｐｓ　８ｂｉｔ　パリティ無し　ストップビッチ１ｂｉｔ 　３．３Ｖレベル

　　　　　出典元：商品Ｗｅｂページ、もしくは製作例による

付属基板

専用基板　３Ｃｈａｎｎｅｌ　ＰＷＭ　Ｇｅｎｅｒａｔｏｒ

付属ケース

無し

外形寸法

基板単体　W 56.3mm　D 38.0mm　H 9.9mm

追加購入

部品

−

コメント

−

改　造

−

その他

（製作例）

　

　販売価格593円に割引が適用され、586円で購入 できました。

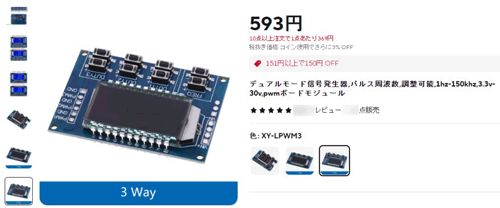

【　商品Ｗｅｂページ　】

　

【　パッケージ外観　】

　

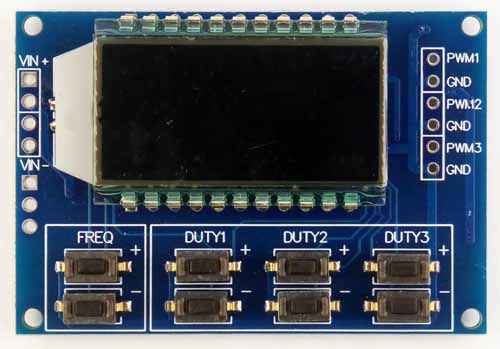

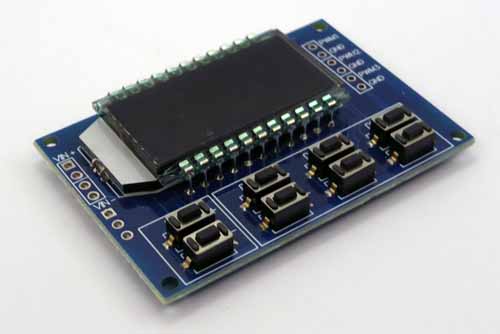

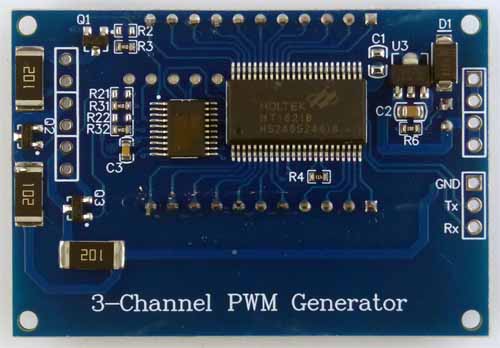

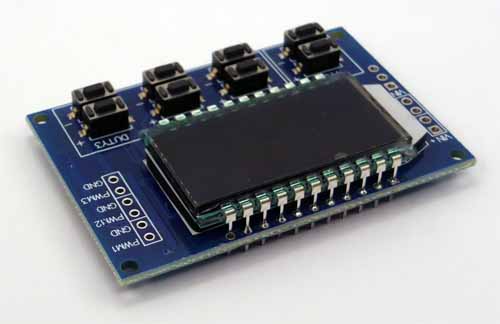

【　基板外観１　】

　

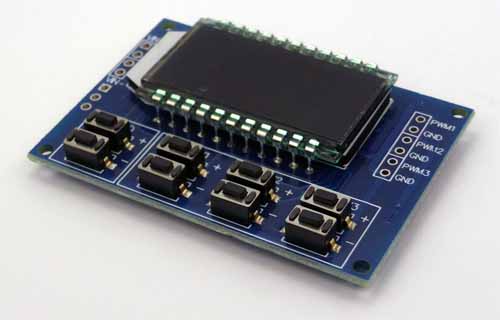

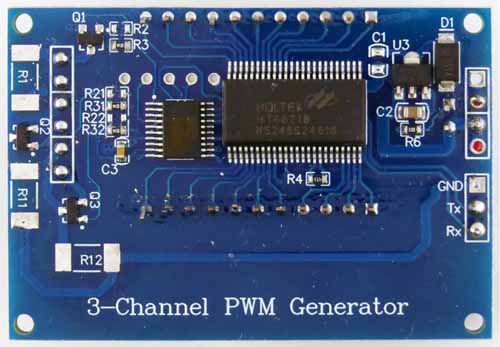

【　基板外観２　】

　

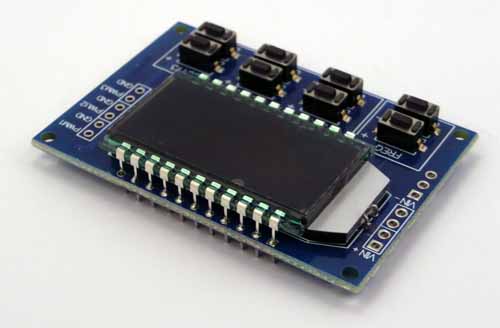

【　基板外観３　】

　

【　基板外観４　】

　

【　基板外観５　】

　

【　基板外観６　】

　

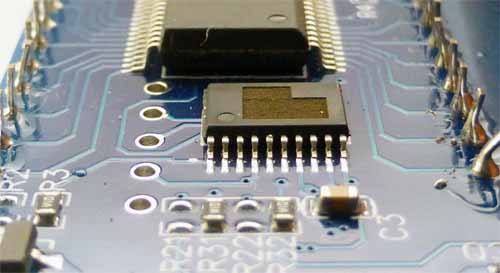

マイコンの表面が削られています。

【　基板外観７　】

　

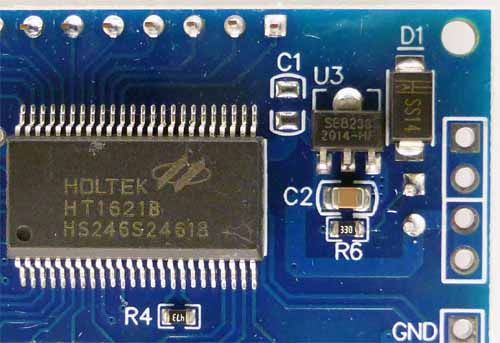

【　基板外観８（電源回路付近拡大）　】

　　

基　板　回　路　調　査　

　 オープンドレインのプルアップ抵抗（１ｋΩ）の部品番号が不明のため、該当のチップ抵抗を取り外して部品番号の確認をしました。

　

【　プルアップ抵抗（１ｋΩ）取外し後の基板外観　】

　

　今回の外観確認を基に電源・信号出力部分の回路は下記回路図のようになっていると推測しています。 　なお、Ｑ１・Ｑ２・Ｑ３はバイポーラトランジスタではなくＦＥＴのようです。　ＦＥＴの種類・型式は不明です。　回路図はＮ−Ｃｈａｎｎｅｌ　ＭＯＳＦＥＴのシンボルで表記しています。

　

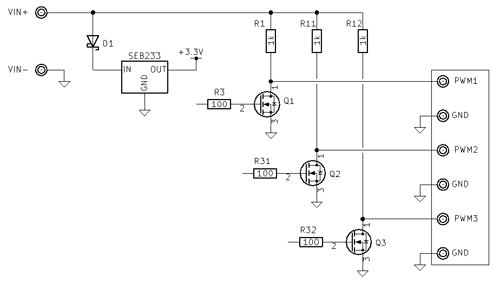

【　モジュール回路図（推測）　】

　　

動　作　確　認

　動作確認は５Ｖ電源（ＶＩＮ＝５Ｖｄｃ）を用いました。　本モジュール内のマイコン部分が３．３Ｖｄｃ電源で動作していますが、ＰＷＭ・ＰＷＭ２・ＰＷＭ３信号は５Ｖレベルの信号となります。
　 シリアル通信は「ＵＳＢシリアル変換モジュール（ＣＨ３４０Ｅ）　（BTE17-06）」 （５Vレベル）と「４ビット双方向ロジックレベル変換モジュール　ＢＳＳ１３８使用 (K-13837)」（３．３Vレベル）を 用いました。

　

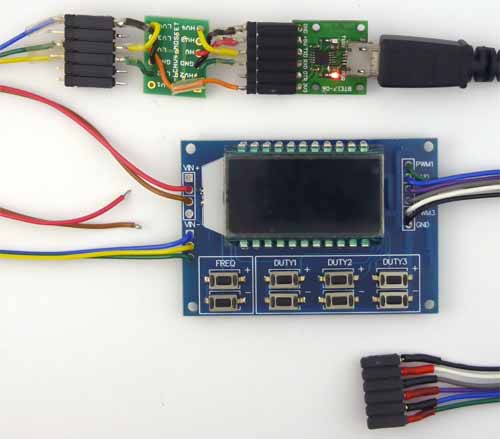

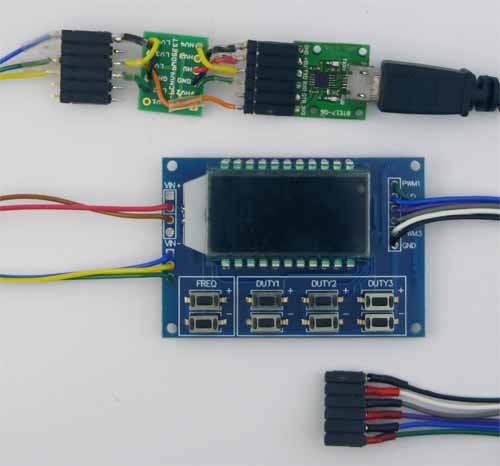

【　動作確認時外観（未通電時）　】

　

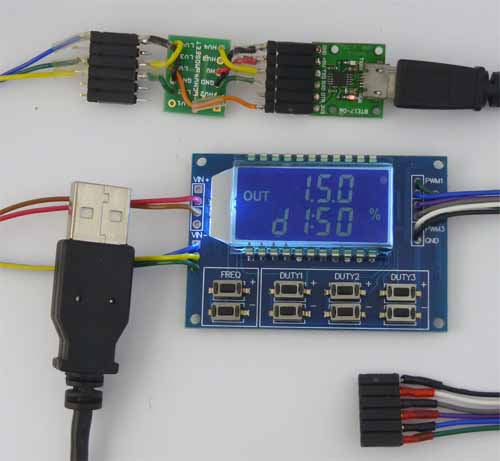

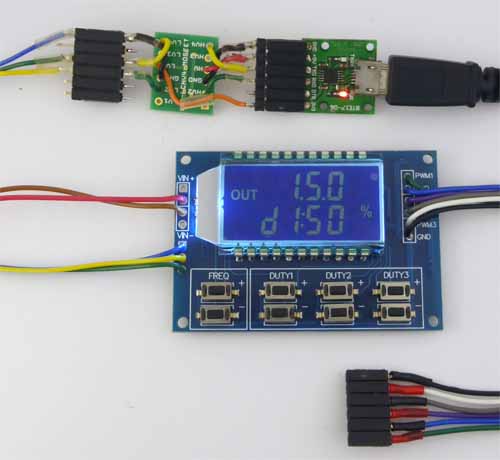

【　動作確認時外観（通電時）　】

　

　シリアル通信として「ＵＳＢシリアル変換モジュール（ＣＨ３４０Ｅ）　（BTE17-06）」などのＵＳＢシリアル変換器を用いた場合、ＴＸＤ信号が電源供給源となり意図しない通電状態となることがあります。　今回 は「４ビット双方向ロジックレベル変換モジュール　ＢＳＳ１３８使用 (K-13837)」を介していまが、電源ラインへの影響はあるようす。　

　

　画像左側に９Vdc電源から取り外した赤色・茶色の電線末端が見えます。　 ＵＳＢシリアル変換器のみ通電した状態では、赤色・茶色電線両端には約０．８７Ｖｄｃの電圧が生じていました。　なお、この電圧は徐々に低下していました。

【　意図しない通電状態（ＶＩＮ配線未接続時）　】

　

　画像左側に「ＵＳＢシリアル変換モジュール（ＣＨ３４０Ｅ）　（BTE17-06）」に接続されたＵＳＢケーブルの他端ＴｙｐｅＡコネクタが見えます。　ＴｙｐｅＡコネクタが未接続にも関わらず「ＵＳＢシリアル変換モジュール（ＣＨ３４０Ｅ）　（BTE17-06）」の 電源らいんんいは２．１１５Ｖｄｃの電圧が観測され、通電表示ＬＥＤが点灯しています。

【　意図しない通電状態（ＵＳＢコネクタ未接続時）　】

　

　動作確認に際してシリアル通信で周波数・Ｄｕｔｙを設定しましたが、通信用アプリケーション（今回はＴｅｒａ　ＴｅｒｍＶＴ）のローカルエコーバックをオンすることで使いやすくなりました。　シリアル通信により周波数やＤｕｔｙを設定する場合、１文字ごと手でタイプすると 設定できません。　今回の操作では、送信データを一旦クリップボードにコピーして、クリップボードのデータを送信するようにしました。

　

　「ＲＥＡＤ」→「Ｆ００１」→「Ｄ１：０９９」→「Ｄ１：０９９」→「ＲＥＡＤ」を実行した場合です。　ローカルエコーバックがオフの場合、応答データしか表示されません。　 「ＲＥＡＤ」の応答は改行されませんが、ＤＵＴＹ設定は改行されていました。　

【　ローカルエコーバック　オフ時　】

　

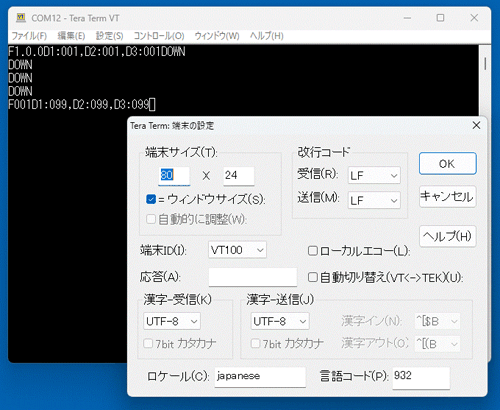

　「ＲＥＡＤ」→「Ｆ０．０．１」→「Ｄ１：００１」→「Ｄ１：００１」→「Ｄ１：００１」→「ＲＥＡＤ」を実行した場合です。　ローカルエコーバック をオンにすることで多少は見やすくなりました。　

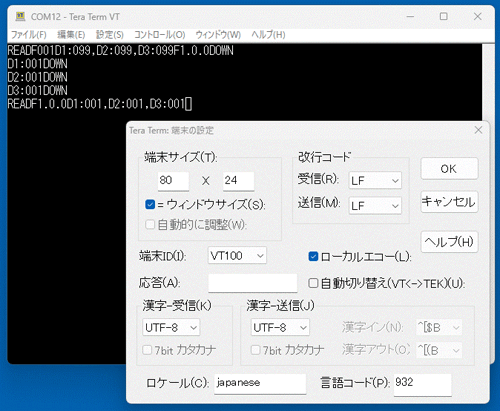

【　ローカルエコーバック　オン時　】

　

　以上で動作確認の準備ができましたので、出力波形を「デジタルオシロスコープ　ＤＳ１０５４Ｚ」で観測しました。　最小周波数１Ｈｚと最大周波数１５０ｋＨｚでＤｕｔｙ １％と９９％の波形を下記に掲載します。 　なお、０％時は出力Ｌｏｗレベル、１００％時は出力Ｈｉｇｈレベル状態となりました。　また、ＰＷＭ１・ＰＷＭ２・ＰＷＭ３出力波形は同期していました。

　

ＣＨ１（黄色）

：

ＰＷＭ１信号（１Ｈｚ　１％）
２Ｖ／ｄｉｖ

ＣＨ２（水色）

：

ＰＷＭ２信号（１Ｈｚ　１％）
２Ｖ／ｄｉｖ

ＣＨ３（桃色）

：

ＰＷＭ３信号（１Ｈｚ　１％）
２Ｖ／ｄｉｖ

時間軸

：

１００ｍｓ／ｄｉｖ

【　１Hz　Ｄｕｔｙ１％設定時　】

　

ＣＨ１（黄色）

：

ＰＷＭ１信号（１Ｈｚ　１％）
２Ｖ／ｄｉｖ

ＣＨ２（水色）

：

ＰＷＭ２信号（１Ｈｚ　１％）
２Ｖ／ｄｉｖ

ＣＨ３（桃色）

：

ＰＷＭ３信号（１Ｈｚ　１％）
２Ｖ／ｄｉｖ

時間軸

：

１ｍｓ／ｄｉｖ

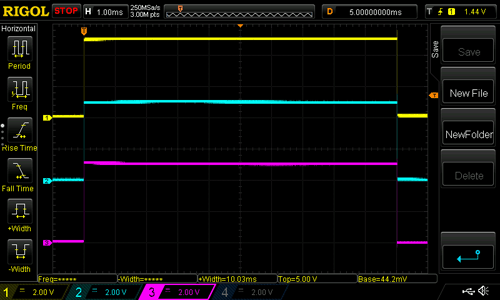

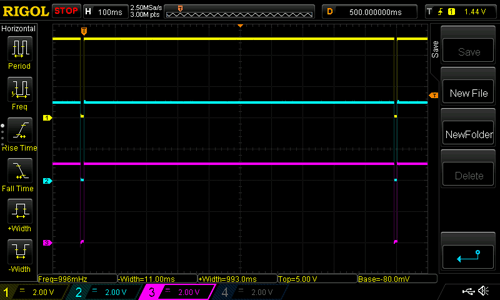

【　１Hz　Ｄｕｔｙ１％設定時 　（Ｈｉｇｈレベルパルス部拡大）　】

　

ＣＨ１（黄色）

：

ＰＷＭ１信号（１Ｈｚ　９９％）
２Ｖ／ｄｉｖ

ＣＨ２（水色）

：

ＰＷＭ２信号（１Ｈｚ　９９％）
２Ｖ／ｄｉｖ

ＣＨ３（桃色）

：

ＰＷＭ３信号（１ｋＨｚ　９９％）
２Ｖ／ｄｉｖ

時間軸

：

１００ｍｓ／ｄｉｖ

【　１Hz　Ｄｕｔｙ９９％設定時　】

　

ＣＨ１（黄色）

：

ＰＷＭ１信号（１Ｈｚ　９９％）
２Ｖ／ｄｉｖ

ＣＨ２（水色）

：

ＰＷＭ２信号（１Ｈｚ　９９％）
２Ｖ／ｄｉｖ

ＣＨ３（桃色）

：

ＰＷＭ３信号（１Ｈｚ　９９％）
２Ｖ／ｄｉｖ

時間軸

：

１ｍｓ／ｄｉｖ

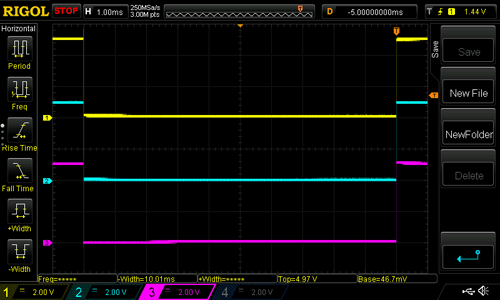

【　１Hz　Ｄｕｔｙ９９％設定時 　（Ｌｏｗレベルパルス部拡大）　】

　

ＣＨ１（黄色）

：

ＰＷＭ１信号（１５０ｋＨｚ　１％）
２Ｖ／ｄｉｖ

ＣＨ２（水色）

：

ＰＷＭ２信号（１５０ｋＨｚ　１％）
２Ｖ／ｄｉｖ

ＣＨ３（桃色）

：

ＰＷＭ３信号（１５０ｋＨｚ　１％）
２Ｖ／ｄｉｖ

時間軸

：

１μｓ／ｄｉｖ

【　１５０ｋHz　Ｄｕｔｙ１％設定時　】

　

ＣＨ１（黄色）

：

ＰＷＭ１信号（１５０ｋＨｚ　１％）
２Ｖ／ｄｉｖ

ＣＨ２（水色）

：

ＰＷＭ２信号（１５０ｋＨｚ　１％）
２Ｖ／ｄｉｖ

ＣＨ３（桃色）

：

ＰＷＭ３信号（１５０ｋＨｚ　１％）
２Ｖ／ｄｉｖ

時間軸

：

５０ｎｓ／ｄｉｖ

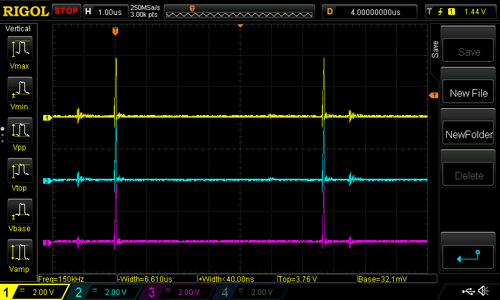

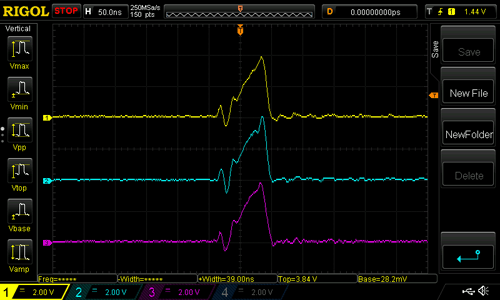

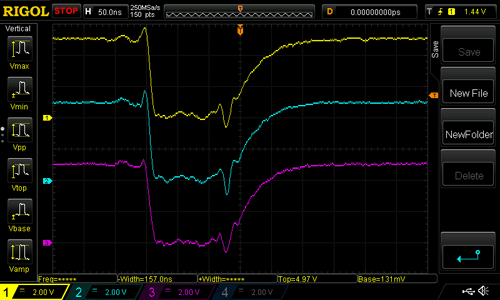

【　１５０ｋHz　Ｄｕｔｙ１％設定時 　（Ｈｉｇｈレベルパルス部拡大）　】

　

ＣＨ１（黄色）

：

ＰＷＭ１信号（１５０ｋＨｚ　９９％）
２Ｖ／ｄｉｖ

ＣＨ２（水色）

：

ＰＷＭ２信号（１５０ｋＨｚ　９９％）
２Ｖ／ｄｉｖ

ＣＨ３（桃色）

：

ＰＷＭ３信号（１５０ｋＨｚ　９９％）
２Ｖ／ｄｉｖ

時間軸

：

１μｓ／ｄｉｖ

【　１５０ｋHz　Ｄｕｔｙ９９％設定時　】

　

ＣＨ１（黄色）

：

ＰＷＭ１信号（１５０ｋＨｚ　９９％）
２Ｖ／ｄｉｖ

ＣＨ２（水色）

：

ＰＷＭ２信号（１５０ｋＨｚ　９９％）
２Ｖ／ｄｉｖ

ＣＨ３（桃色）

：

ＰＷＭ３信号（１５０ｋＨｚ　９９％）
２Ｖ／ｄｉｖ

時間軸

：

５０ｎｓ／ｄｉｖ

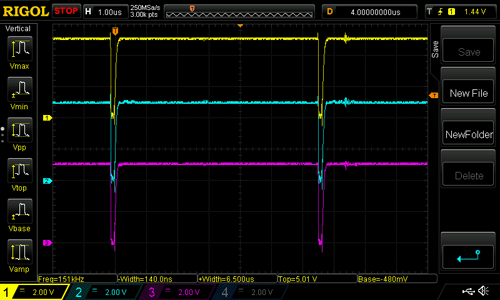

【　１５０ｋHz　Ｄｕｔｙ９９％設定時 　（Ｌｏｗレベルパルス部拡大）　】

　

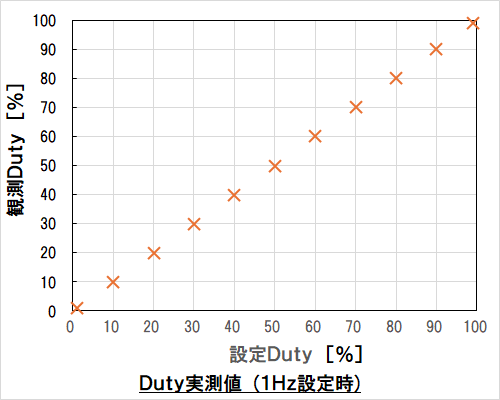

　波形観測より、Ｄｕｔｙの設定値と実測値にずれは大きくはないようです。　ただし、オープンドレインによる波形なまりが生じていました。　１Ｈｚと１５０ｋＨｚにおける設定Ｄｕｔｙと観測Ｄｕｔｙの関係をグラフ化してみました。　観測点をグラフ中に×印でプロットしました。

　

【　　Ｄｕｔｙ実測値　（１Ｈｚ）　】

　

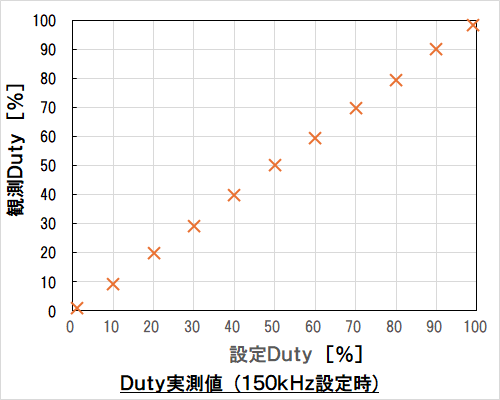

【　　Ｄｕｔｙ実測値　（１５０ｋＨｚ）　】

　

　Ｑ１・Ｑ２・Ｑ３はＦＥＴと推定しています。　確認のため、テスターのダイオードレンジでＱ１のＶＦ測定を試みた結果、ＶＦスケールオーバー（非導通）となりました。　これよりバイポーラトランジスタではないと推測されました。　また、ＰＷＭ１信号用マイコン出力信号の電流制限抵抗Ｒ３（１００Ω）の両端電圧を測定してドライブ電流（ＦＥＴであればゲート電流）を実測しました。　その結果を下記に掲載します。　マイコン出力信号が変化した際に電流が流れていることより、Ｑ１・Ｑ２・Ｑ３はＦＥＴであることに間違いはなさそうです。

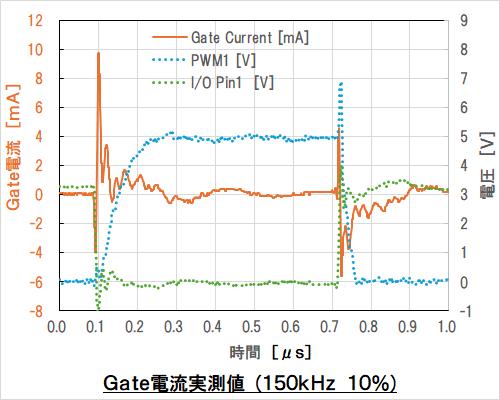

【　Ｇａｔｅ電流実測　】

　　
