１０　Ｐｃｓ　ＵＳＢ　３．１　Ｔｙｐｅ　Ｃ　Ｓｏｃｋｅｔｓ　Ｗｉｔｈ　Ｓｃｒｅｗ　Ｍｏｕｎｔｉｎｇ　Ｐｌａｔｅ (QC3C0567-4Pin)

　　　　　　　　　

末尾の注意事項をお読み下さい。
本ページは金銭授受を伴う行為を含むAuctionや商用Web Pageからの無断リンク・無断参照を禁じます。
無断リンク・無断参照が判明した時点で然るべき処置をとらさせて頂きます。

　キットの小部屋へ戻る　　　ホームページへ戻る

データ番号

1883

区　分

部品

分　類

アクセサリ

品　名

１０　Ｐｃｓ　ＵＳＢ　３．１　Ｔｙｐｅ　Ｃ　Ｓｏｃｋｅｔｓ　Ｗｉｔｈ　Ｓｃｒｅｗ　Ｍｏｕｎｔｉｎｇ　Ｐｌａｔｅ (QC3C0567-4Pin)

発売元

入手先

　

ＡｌｉＥｘＰｒｅｓｓ

販　売

　

Ａｌｉ−ＺＹＡＦ−１　Ｓｔｏｒｅ

製　造

　

−

価　格

188円(クーポン・送料込)

主要部品

−

電　源

−

概略仕様

　

概要

ネジ取付け可能なＵＳＢ　Ｔｙｐｅ−Ｃメスコネクタです。

コネクタ

Ｔｙｐｅ−Ｃメス

接続信号

ＧＮＤ・ＶＢＵＳ・Ｄ＋・Ｄ−

パネル仕様

プリント基板（材質不明）　幅２０．２ｍｍ　高さ６．９ｍｍ　厚み１．６ｍｍ

取付け用穴

穴径　：　約２．１ｍｍ　（小ねじＭ２用と推測します。）
穴ピッチ　：　約１５．８ｍｍ

　　

付属基板

専用基板　ＪＲＣ−Ｂ００Ｂ

付属ケース

無し

外形寸法

基板単体　W 20.2mm　D 14.4mm　H 6.9mm

追加購入

部品

−

コメント

−

改　造

−

その他

（製作例）

　

　販売価格は299円となっていますが、購入時点では200円でした。　これにストア割引が適用されて、実質188円で購入 できました。

【　購入後の商品Ｗｅｂページ　】

　

【　パッケージ外観　】

　

Ｖカット基板５枚／組を２組、上画像のように組み合わせて収納されていました。

【　パッケージ収納状態外観　】

　

【　Ｖカット基板５枚／組（２組）　差し込み側外観　】

　

【　Ｖカット基板５枚／組（２組）　端子取出し側外観　】

　

【　コネクタ基板外観１　】

　

【　コネクタ基板外観２　】

　

【　コネクタ基板外観３　】

　

【　コネクタ基板外観４　】

　

【　コネクタ基板外観５　】

　

【　コネクタ基板外観６（端子取出し側）　】

　

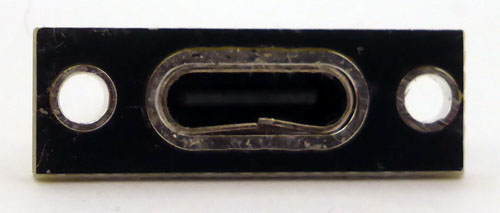

【　コネクタ基板外観７（差し込み側）　】

　　

動　作　確　認　

　 Ｔｙｐｅ−Ｃのコネクタを差し込んでみました。

　

　このＵＳＢケーブルの場合、コネクタと本基板の隙間は実測で約１．９ｍｍでした。　なお、この隙間はＵＳＢケーブルにより異なるようです。

　

コネクタと本基板の隙間は実測で約１．９ｍｍでした。　

【　Ｔｙｐｅ−Ｃコネクタ接続時外観１　】

　

【　Ｔｙｐｅ−Ｃコネクタ接続時外観２　】

　

【　Ｔｙｐｅ−Ｃコネクタ接続時外観３　】

　

　両端Ｔｙｐｅ−ＣのＵＳＢケーブルを本基板と「ＵＳＢｔｙｐｅ−ＣコネクタＤＩＰ化キット（全ピン版） 」に接続して、本基板コネクタのピン接続状態を確認してみました。　信号名称は「ＵＳＢｔｙｐｅ−ＣコネクタＤＩＰ化キット（全ピン版） 」のシルク文字表記に合わせました。　

　

　コネクタのシェルに継ぎ目がある向きを合わせました。　　このＵＳＢケーブルの場合、コネクタと本基板の隙間は実測で約１．３ｍｍでした。

【　導通接続時外観　】

　

【　端子接続状態１　】

　

【　端子接続状態２　】

　　　

データ作成者　ＣＢＡ
