赤外（ＩＲ）ＬＥＤライト製作キット (K-18137/118137)

title0a.gif タイトル画像

末尾の注意事項をお読み下さい。
本ページは金銭授受を伴う行為を含むAuctionや商用Web Pageからの無断リンク・無断参照を禁じます。
無断リンク・無断参照が判明した時点で然るべき処置をとらさせて頂きます。

　キットの小部屋へ戻る　　　ホームページへ戻る

データ番号

1948

区　分

キット

分　類

アクセサリ

品　名

赤外（ＩＲ）ＬＥＤライト製作キット (K-18137/118137)

発売元

秋月電子通商

価　格

400円(10%税込)

主要部品

OSI5FU5111C-40

電　源

単三乾電池　×　４本

概略仕様

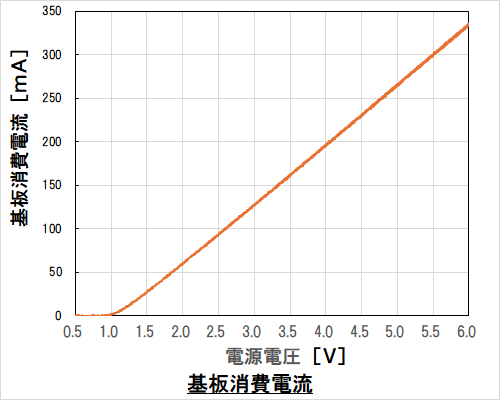

概要	赤外線（ＩＲ）ＬＥＤを用いた投光基板
電　　圧	単三乾電池　×　４本　（レバースイッチ付き電池ボックス付属）
使用ＬＥＤ	ＯＳＩ５ＦＵ５１１１Ｃ－４０　７本
波長	９４０ｎｍ
付属基板	片面丸型ＬＥＤ用ユニバーサル基板　３２ｍｍ　ＡＥ－３２ｍｍ（ＬＥＤ）　（通販コード　P-08759/108759）

付属基板

専用基板　ＡＥ－３２ｍｍ（ＬＥＤ）

付属ケース

無し

外形寸法

基板単体完成時　W 32.0mm　D 32.0mm　H 16.1mm

追加購入

部品

－

改　造

－

その他

（製作例）

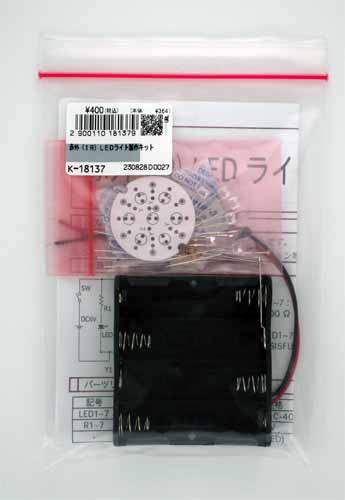

【　キット　パッケージ外観　】

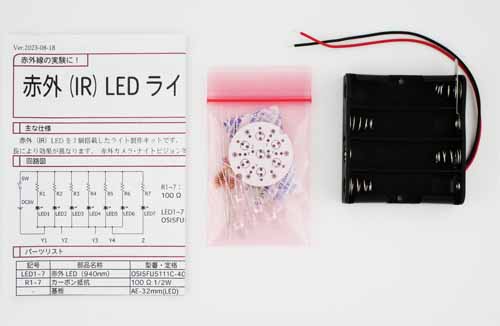

【　キット　構成品　】

【　キット取扱説明書　】

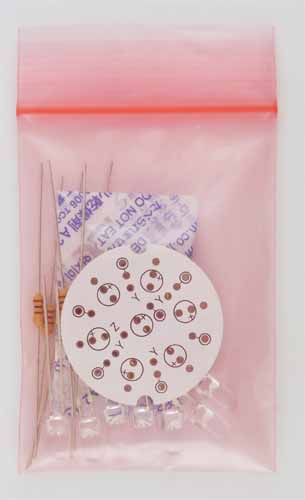

【　部品パッケージ外観　】

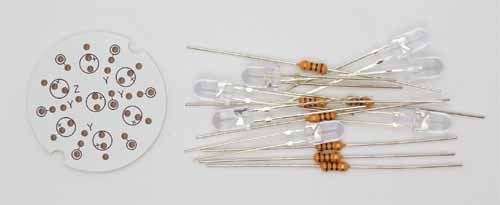

【　部品パッケージ　構成品）　】

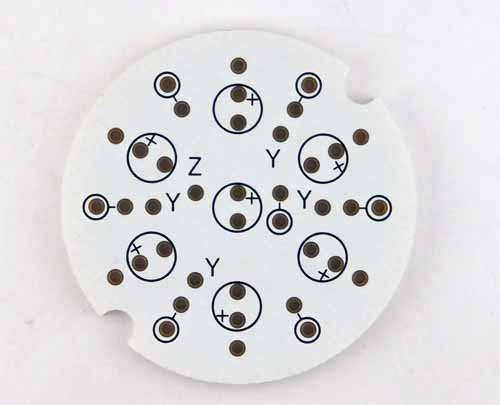

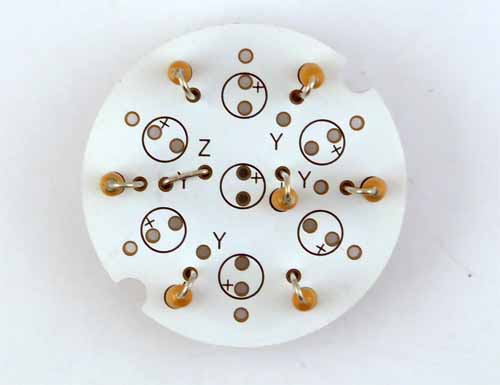

【　プリント基板　（部品面）　】

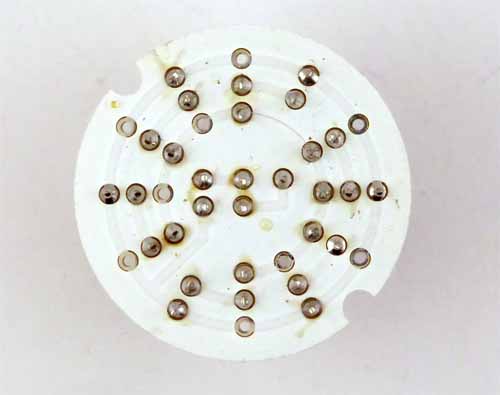

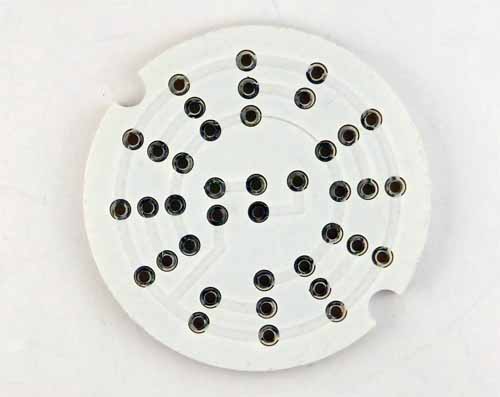

【　プリント基板　（ハンダ面）　】

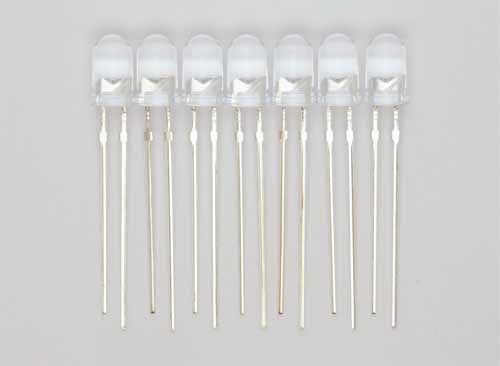

【　付属ＬＥＤ　外観１　】

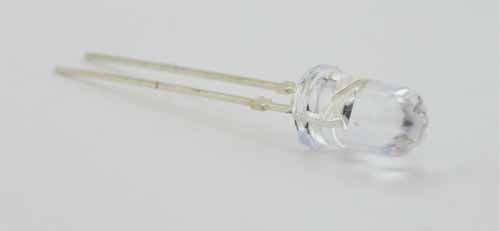

【　付属ＬＥＤ　外観２　】

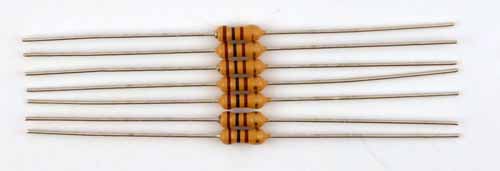

【　付属抵抗　外観　】

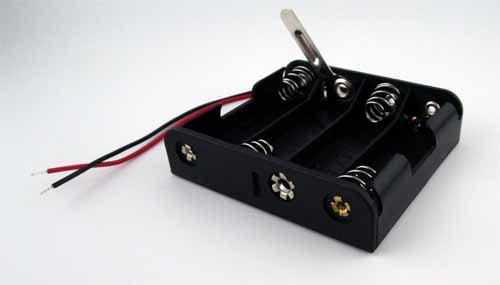

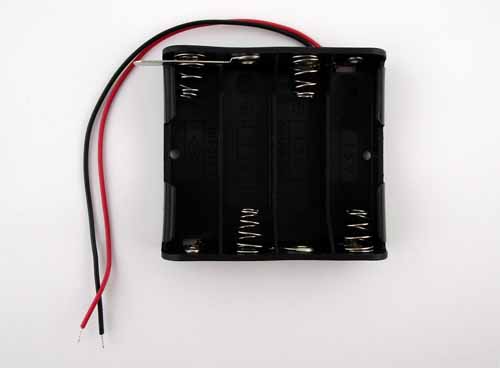

【　電池ボックス　外観１　】

【　電池ボックス　外観２　】

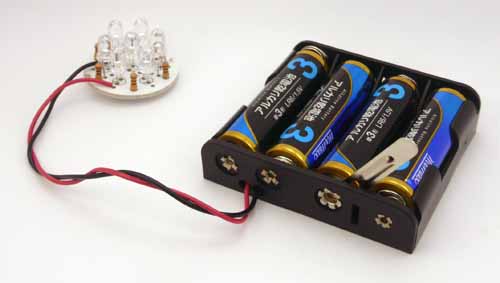

製　作　例

抵抗のリード線を折り曲げ加工してジャンパー線として利用します。

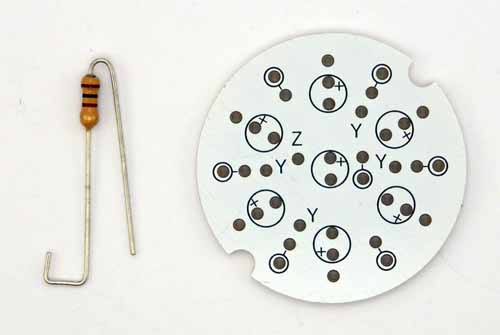

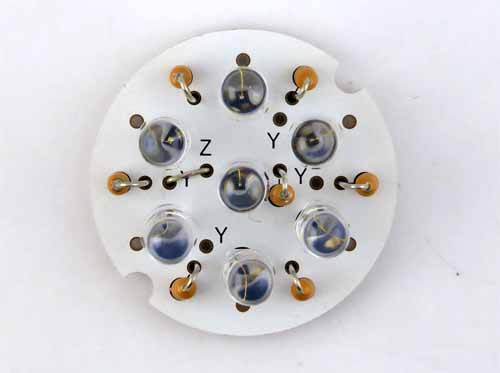

【　Ｓｔｅｐ１　ジャンパー線確保（切断前）　】

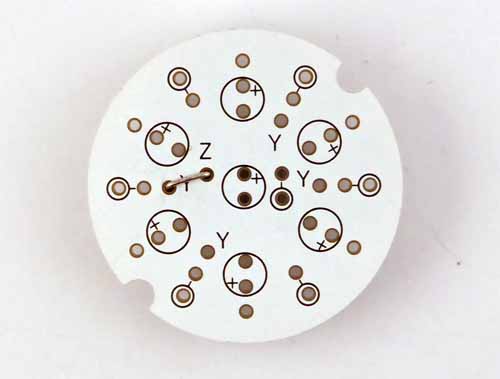

【　Ｓｔｅｐ２　Ｚ部ジャンパー線取付け　】

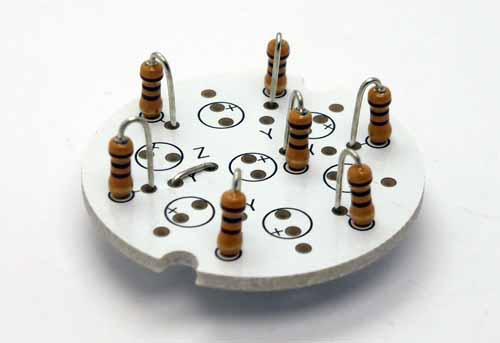

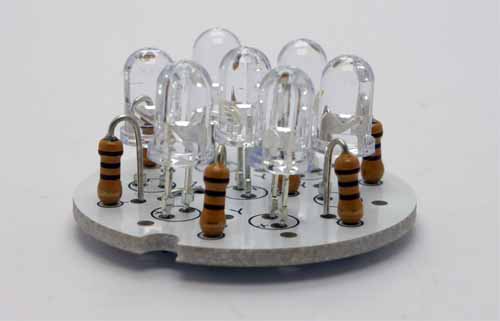

【　Ｓｔｅｐ３　抵抗取付け（上から見る）　】

【　Ｓｔｅｐ３　抵抗取付け（斜視）　】

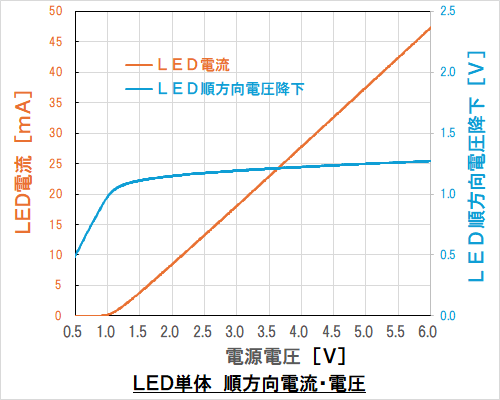

　ＬＥＤ取付け前に単体で極性確認をしました。　ダイオード順方向電圧降下ＶＦ測定レンジのあるテスターＰ１６を利用して確認しました。　テスターによってはＶＦ測定機能の無いテスター、機能は有っても測定仕様上の制約で確認できないテスターもあります。

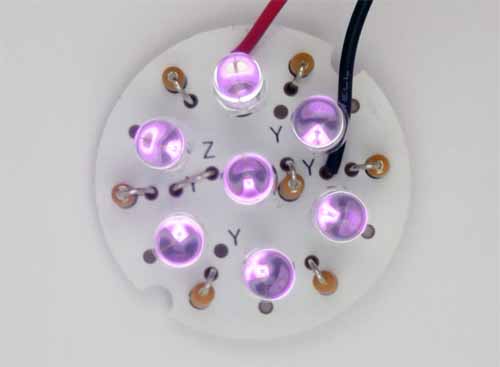

　なお、点灯有無はデジカメでは確認できますが、目視では確認することができません。　赤外線領域を撮影できるＣＣＤカメラセンサー等を利用した機器で確認する必要があります。

【　Ｓｔｅｐ４　ＬＥＤ極性確認　】
