データ番号

1946

区　分

キット

分　類

アクセサリ

品　名

テルミンもどきはんだ付け練習キット (131327)

発売元

入手先

：

秋月電子通商

販　売

：

秋月電子通商

製　造

：

秋月電子通商

価　格

600円(10%税込)

主要部品

μPC358C 2SD2012

電　源

００６Ｐ乾電池×１本

概略仕様

　

概要

　明るさの変化を利用して周波数と音量を変化するテルミンのようなオーディオ信号発生器です。

電源

９Ｖｄｃ　（００６Ｐ乾電池）

動作

　２つのＣｄＳセンサの受光量の変化を利用します。　一方のＣｓｄセンサでは発振器の発振周波数の調整をします。　もう一方のＣｄＳセンサでは音声増幅器に入力される信号の振幅量を調整します。
　音声発生に小型スピーカを利用していますが、低インピーダンスのため、オペアンプ出力に電流増幅用のトランジスタを接続して電流増幅しています。

Ｄ１　（ＬＥＤ）

　音声増幅器に入力されるる音声信号の過大入力を防止するための振幅抑制としてとして利用しています。　ＬＥＤが発光すると過大入力を意味することになります。

ＬＳ１　（スピーカ）

　データーシートによれば「Ｒａｔｅｄ　Ｖｏｌｔａｇｅ　１．５Ｖ」と記載されていますが、、実効値なのか振幅値（ピークと-ピーク）なのかＤＣ電圧なのか不明です。

　　　　　

付属基板

専用基板　ＡＥ−ＦＡＫＥＴＨＥＲＥＭＩＮＳＴＫＩＴ　　　

付属ケース

無し

外形寸法

基板単体完成時　W 7201mm　D 47.2mm　H 14.5mm (電池含まず)

追加
購入部品

−

コメント

　発振回路の定数変化による発振波形を利用しているため、テルミン特有のふわふわ感はありません。　音程信号用CdSセンサの受光量を小刻みに変化させることで、疑似的にはふわふわ感を味わえるかもしれません。

改　造

−

その他

（製作例）

　　　　　　

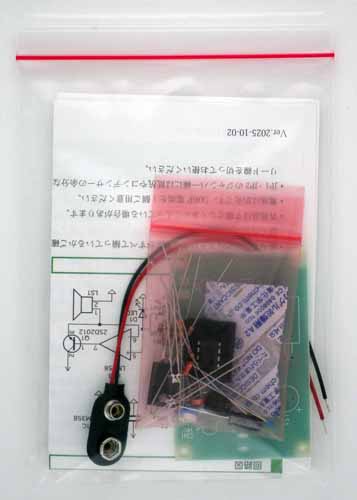

【　キット　パッケージ外観　】

　

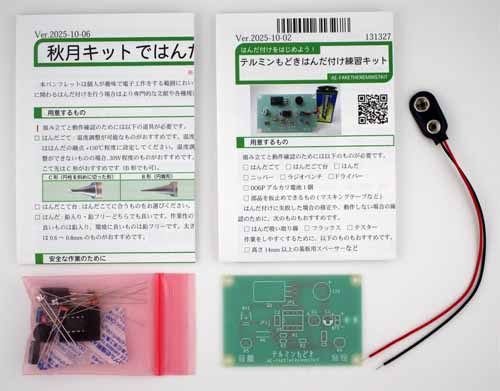

【　キット　構成品　】

　

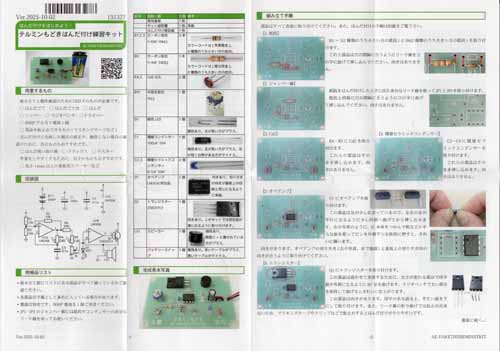

【　キット取扱説明書　】

　

　取扱説明書の他に「秋月キットではんた付けを始めよう！」の資料が添付されています。

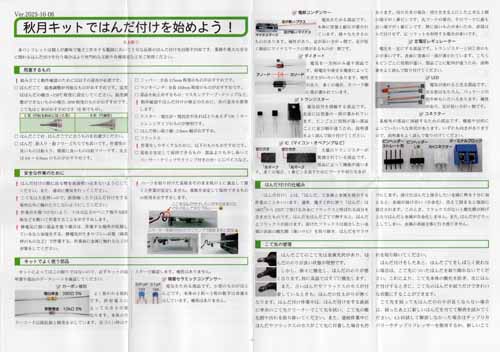

【　ハンダ付け説明書　】

　

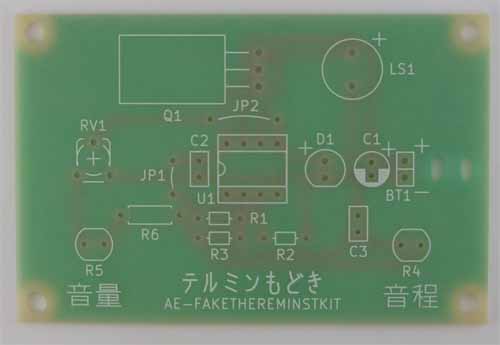

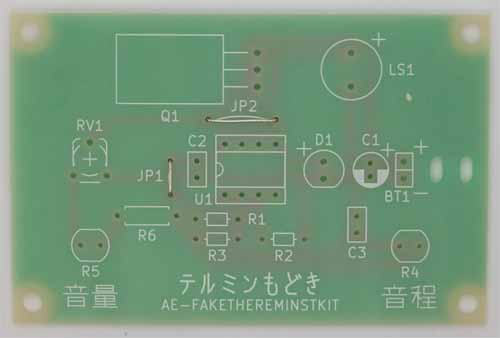

【　基板（部品面）　】

　

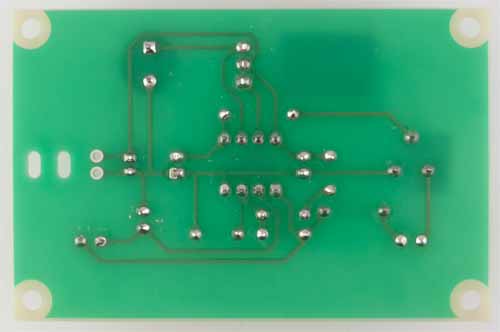

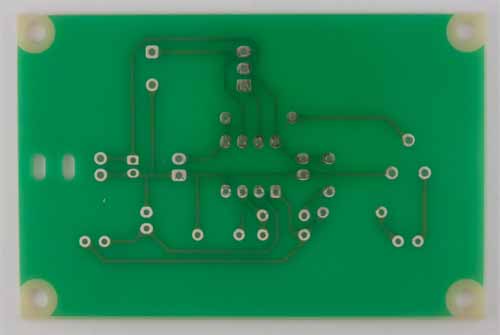

【　基板（ハンダ面）　】

　

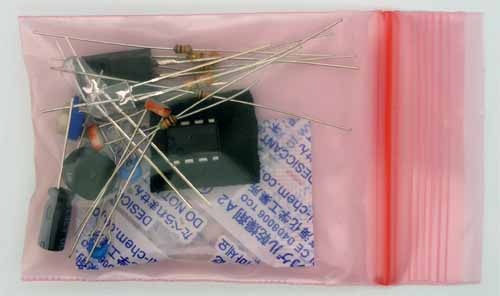

【　部品パッケージ　】

　

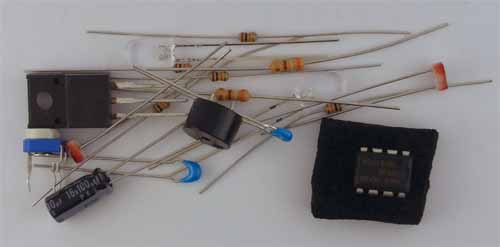

【　部品パッケージ　構成品　】

　

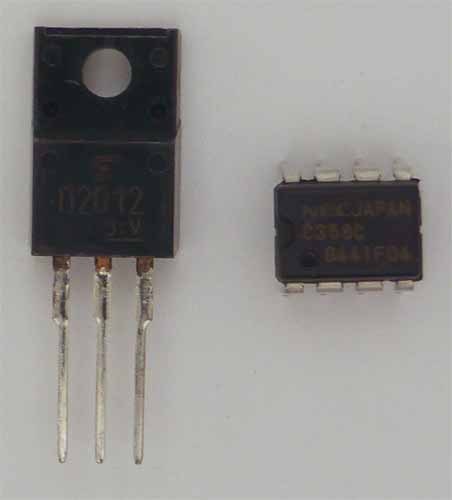

【　 部品パッケージ　トランジスタ・オペアンプ　外観１　】

　

【　 部品パッケージ　トランジスタ・オペアンプ　外観２　】

　

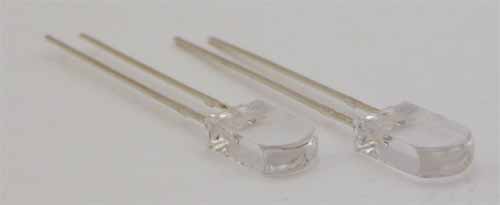

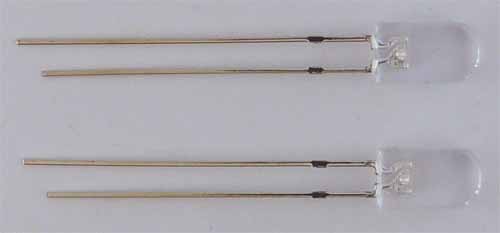

【　部品パッケージ　ＬＥＤ　外観１　】

　

　２個入っていますが製作に必要な数量は １個です。　残りの１個は予備要のようです。

【　部品パッケージ　ＬＥＤ　外観２　】

　

　

　 製作に必要な数量は１０ｋΩは３個、３９０Ωは１個です。　余分は予備用のようです。

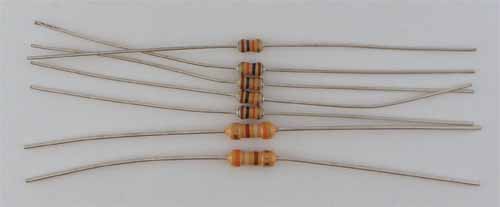

【　部品パッケージ　抵抗　】

　

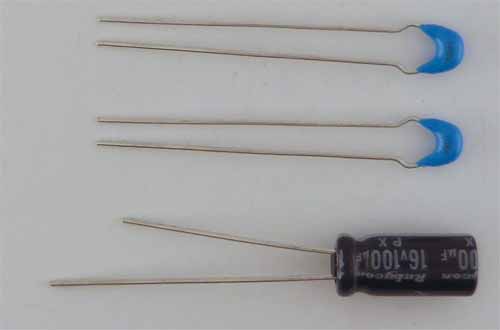

【　部品パッケージ　キャパシタ　】

　

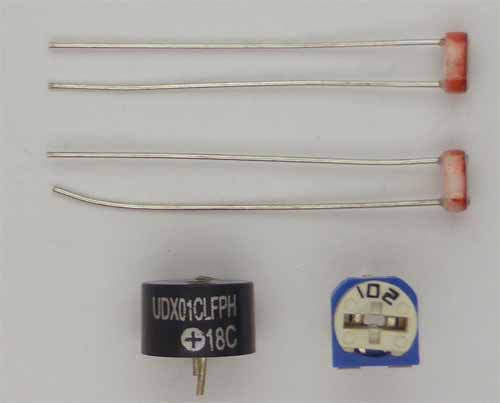

【　部品パッケージ　ＣｄＳセンサ・スピーカ・半固定抵抗器　外観１　】

　

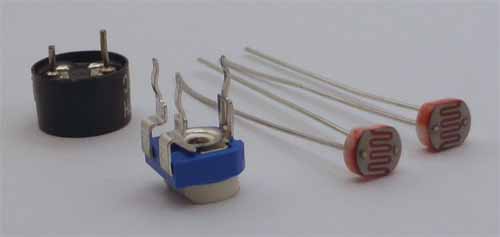

【　部品パッケージ　ＣｄＳセンサ・スピーカ・半固定抵抗器　外観２　】

　

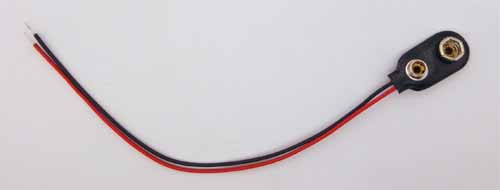

【　バッテリースナップ　外観１　】

　

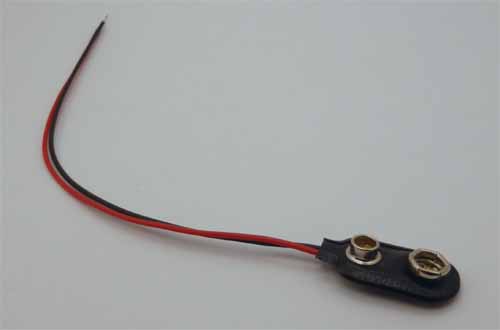

【　バッテリースナップ　外観２　】

　　

製　作　例

　取扱説明書とは異なる順番で製作しました。　

　抵抗のリード線の端部をカットしてコの字型のジャンパー線を製作します。

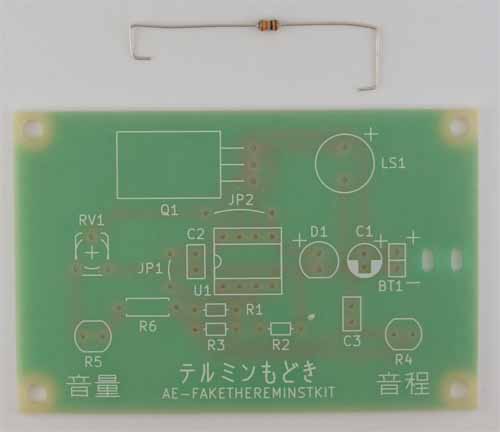

【　Ｓｔｅｐ１　ジャンパー線準備　】

　

【　Ｓｔｅｐ２　ジャンパー線（JP1・ＪＰ２）取付け　】

　

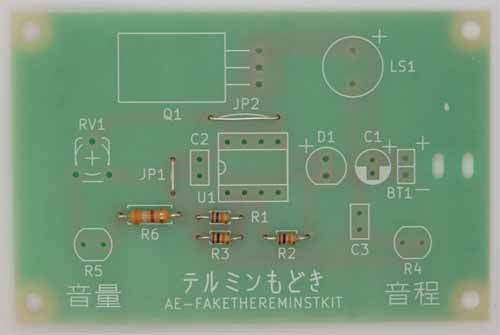

【　Ｓｔｅｐ３　１０ｋΩ抵抗取付け　】

　

【　Ｓｔｅｐ４　３９０Ω抵抗取付け　】

　

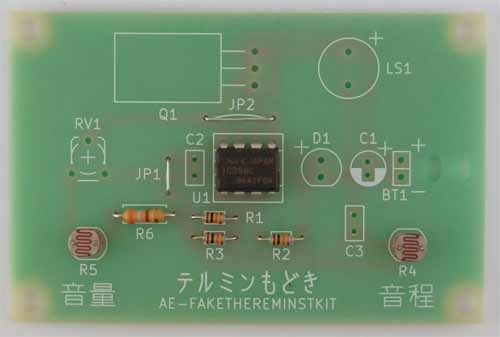

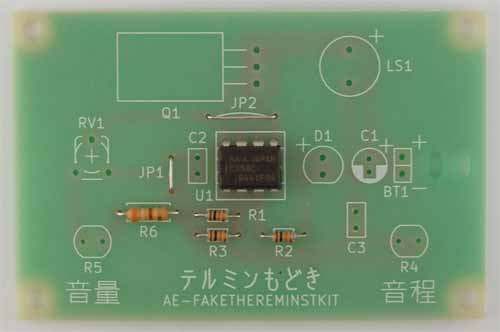

【　Ｓｔｅｐ５　オペアンプ取付け　　】

　

【　Ｓｔｅｐ６　パワーＬＥＤ極性確認　】

　

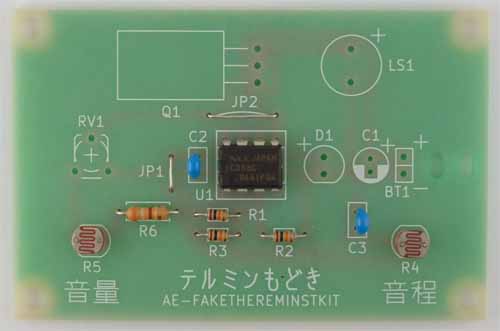

【　Ｓｔｅｐ７　積層セラミックキャパシタ取付け　】

　

【　Ｓｔｅｐ８　トランジスタ取付け　】

　

【　Ｓｔｅｐ９　スピーカ取付け　】

　

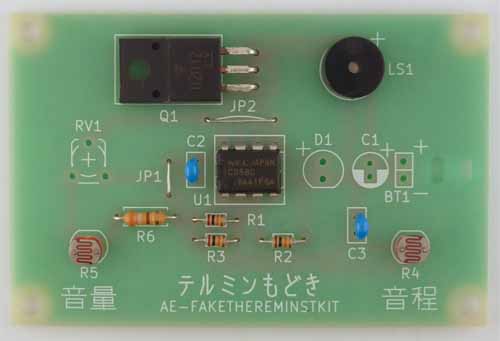

【　Ｓｔｅｐ１０　半固定抵抗器取付け　】

　

　ＬＥＤ取付け前に単体で極性確認をしました。　ダイオード 順方向電圧降下ＶＦ測定レンジのあるテスターＰ１６を利用して確認しました。　テスターによっては ＶＦ測定機能の無いテスター、機能は有っても測定仕様上の制約で確認できないテスターもあります。

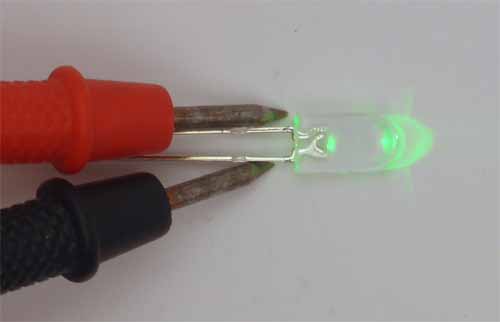

【　Ｓｔｅｐ１１　ＬＥＤ極性確認　】

　

【　Ｓｔｅｐ１２　ＬＥＤ取付け　】

　

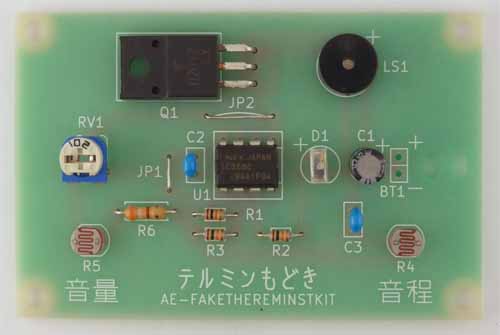

【　Ｓｔｅｐ１３　電解キャパシタ取付け（完成外観１）　】

　

　

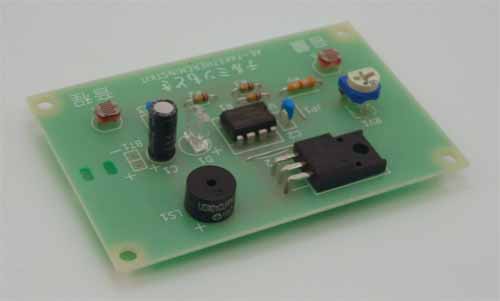

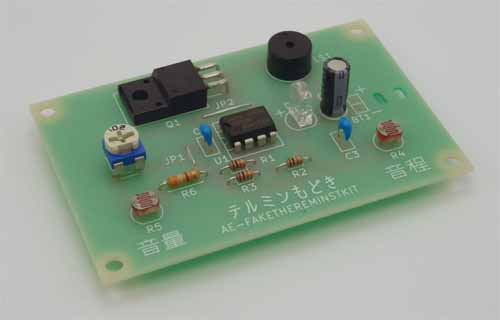

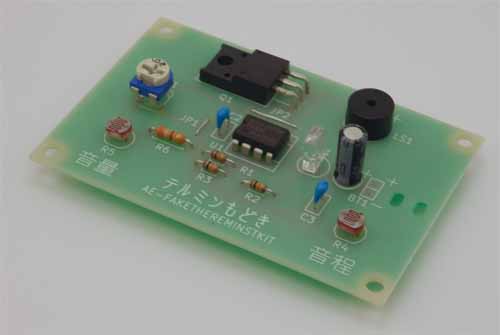

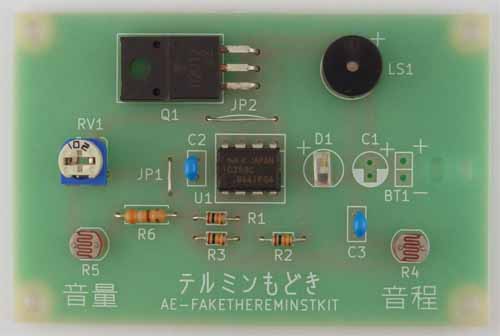

【　完成外観２　】

　

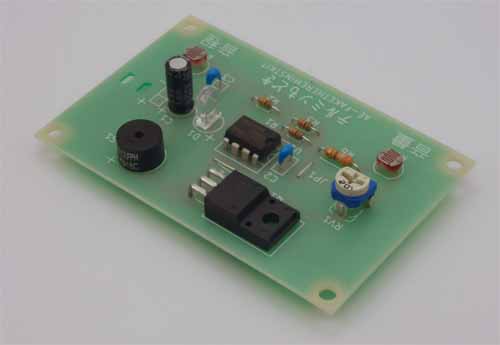

【　完成外観３　】

　

【　完成外観４　】

　

【　完成外観５　】

　

【　完成外観６　】

　

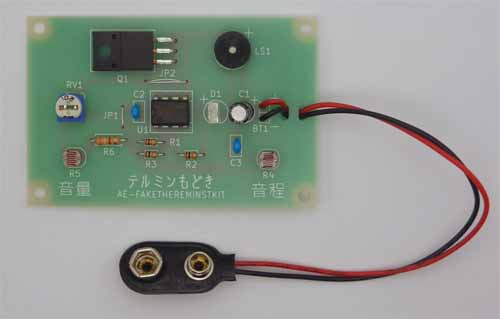

【　バッテリースナップ取付け　】

　

動　作　確　認　

　 バッテリースナップに００６Ｐ乾電池を取り付けて動作確認しました。　

　

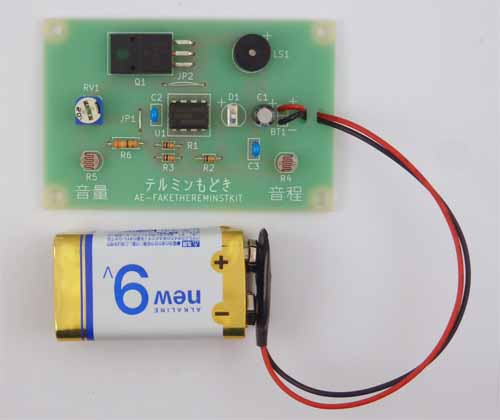

【　００６Ｐ乾電池取付時　外観１　】

　

過大入力状態をつくり無理やりＬＥＤを点灯させました。

【　００６Ｐ乾電池取付時　外観２　】

　

　 音程用ＣｄＳセンサに点滅ライトを近づけた際の発振回路出力電圧波形です。　発光量はフォトトランジスタを用いた受光センサの信号を利用しています。（本基板上の Ｒ４　ＣｄＳではありません。）　発光量０側が消灯時です。　なお、点滅ライトの点灯時はスイッチングしていました。

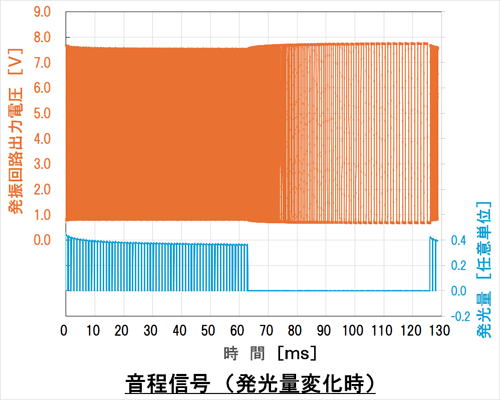

【　音程信号波形１　】

　

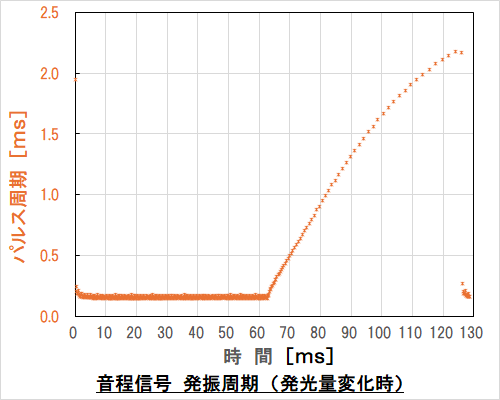

　音程信号波形１の発振回路出力電圧波形から周期を算出してプロットしました。　時間軸は上記グラフより若干ずれています。

【　音程信号波形２　】

　

　 音量用ＣｄＳセンサに点滅ライトを近づけた際のスピーカＬＳ１の両端電圧波形です。　 ＤＣ成分を含んだ信号が印加されています。　発光量はフォトトランジスタを用いた受光センサの信号を利用しています。（本基板上の Ｒ５　ＣｄＳではありません。）　発光量０側が消灯時です。　なお、点滅ライトの点灯時はスイッチングしていました。

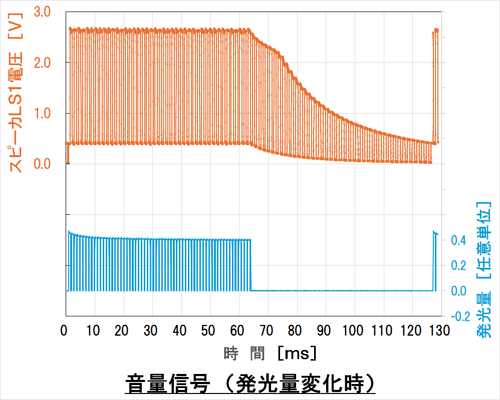

【　音量信号波形１　】

　

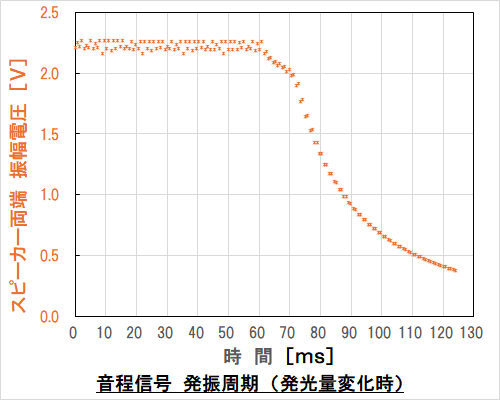

　音量信号波形１のスピーカＬＳ１の両端電圧波形から スイッチング波形の立上り時および立下り時における電圧の変化（振幅電圧）を算出してプロットしました。　時間軸は上記グラフより若干ずれています。

【　音量信号波形２　】

　

　　　　

データ作成者　ＣＢＡ
